ارور f57 لباسشویی بوش

• خرابی برد اصلی
• خرابی برد اینورتر

1.1 دسترسی به برد اصلی لباسشویی بوش

• لباسشویی را خاموش کنید و از برق بکشید،
• شیر آب ورودی را ببندید که آب نشت نکند،
• دستگاه را از محل نصب داخل کابینت بیرون آورید،
• برد اصلی معمولا در قسمت بالایی لباسشویی تعبیه شده است،
• بنابراین برای دسترسی به آن باید دو پیچ پشتی پنل بالایی را باز کنید،
• پنل را چند سانتی‌متر عقب کشیده و سپس بالا بکشید و آن را جدا کنید،
• برد لباسشویی داخل یک محفظه پلاستیکی و در قسمت بالایی دستگاه نزدیک به پنل کنترل تعبیه شده است،
• سیم‌های زیادی از قطعات مختلف لباسشویی مانند موتور، پمپ، المنت، سنسورها و پنل نمایشگر به برد وصل شده‌اند،
• برای دسترسی به برد نیاز است که قاب پلاستیکی محافظ را بردارید،
• پیش از آنکه سوکت‌ها را جدا کنید، از محل اتصال سیم‌های برد عکس بگیرید یا نشانه‌گذاری کنید که برای مونتاژ با مشکل مواجه نشوید.

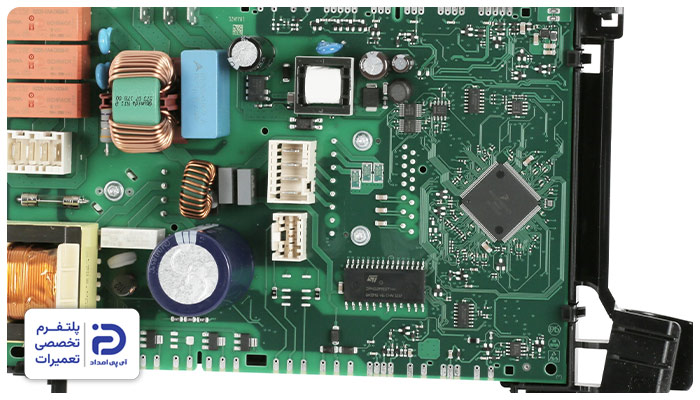

1.2 شناسایی برد اصلی

• برد الکترونیکی، نوعی مدار چاپی به رنگ آبی یا سبز است،
• این قطعه بزرگ بوده و چندین سوکت و کانکتور به آن وصل شده‌اند،
• روی برد می‌توانید قطعاتی مانند رله‌ها، آی‌سی‌های کنترل، خازن‌ها، مقاومت‌ها، ترانزیستورها، فیوز یا قطعات حفاظتی را مشاهده نمایید،
• همچنین روی برد شماره فنی “E-Nr” یا “Part Number” درج شده است.

1.3 بررسی ظاهری برد

• از نظر ظاهری و وجود علائمی مانند سوختگی، سیاهی، تغییر رنگ برد را مورد بررسی قرار دهید،
• بادکردگی یا نشتی خازن‌ها را هم چک کنید،
• وجود آثار رطوبت، سولفاته شدن یا زنگ‌زدگی روی مسیرهای برد را هم بررسی نمایید،
• مطمئن شوید که سوکت‌ها یا پایه‌های اتصال روی برد شل نشده یا نسوخته باشند.

1.4 بررسی مسیرهای ورودی برق برد

• سیم‌های فاز و نول ورودی به برد را پیدا کنید،
• مولتی‌متر را روی بوق تنظیم کنید،
• یکی از پراب‌های مولتی‌متر را به نقطه ورود مسیر برق روی برد متصل نمایید،
• پراب‌ دیگر را به مسیر ادامه همان خط یا پایه قطعه بعدی در مدار وصل کنید،
• اگر مولتی‌متر بوق بزند، مسیر سالم است، درغیر این صورت، مسیر مسی برد قطع شده است.

1.5 تست فیوز و قطعات حفاظتی

• با مولتی‌متری که روی حالت بوق تنظیم شده است، دو سر فیوز را لمس کنید،
• اگر مولتی‌متر بوق بزند یا مقاومت نزدیک به صفر نشان دهد، سالم است،
• درصورتی که مولتی‌متر واکنش نشان ندهد، فیوز قطع شده و باید آن را تعویض کنید.

1.6 بررسی خروجی برد به سمت موتور و برد اینورتر

• اگر لباسشویی شما مجهز به موتورهای بدون تسمه یا دایرکت درایو است، ارتباط موتور با برد اصلی از طریق برد اینورتور برقرار می‌شود،
• سوکت بین برد اصلی و برد اینورتر را شناسایی کرده و آن را جدا کنید،
• ابتدا مطمئن شوید که پایه‌ها شل نشده باشند، محل اتصال دچار سوختگی، سولفاته شدن نباشد و سیم‌ها قطع نشده باشند،
• مولتی‌متر را روی حالت بوق تنظیم کنید، یکی از پراب‌های مولتی‌متر را به پایه سوکت روی برد اصلی و دیگری را به سر همان سیم روی برد اینورتر متصل نمایید،
• اگر مولتی‌متر بوق نزند، سیم قطع شده است یا سوکت مشکل دارد.

1.7 بررسی وجود اتصال کوتاه در بخش قدرت برد

• اینبار مولتی‌متر را روی حالت اهم تنظیم کنید،
• قسمت‌های قدرت برد که شامل ترانزیستورهای قدرت، رله‌ها، مسیرهای خروجی موتور، قطعات نزدیک هیت‌سینک یا همان صفحه فلزی خنک‌کننده را شناسایی نمایید،
• اگر عددی که روی مولتی‌متر بعد از بررسی مقاومت بین پایه‌های یک قطعه صفر اهم باشد، اتصال کوتاه وجود دارد.

1.8 ترمیم مدار چاپی

• مسیرهای مسی سوخته روی برد به شکل تیره، قطع شده یا بلند شده از سطح فیبر قابل مشاهده هستند،
• برای ترمیم مسیرهای سوخته نقشه آن را از طریق دفترچه راهنمای ماشین لباسشویی بوش پیدا کنید و به کمک آن مسیرهای مسی را دنبال کرده و محل قطعی را مشخص نمایید،
• از مولتی‌متری که روی حالت تست اتصال تنظیم شده، دو سر مسیر را تست کنید و از قطع بودن مسیر مطمئن شوید،
• با استفاده از الکل ایزوپروپیل یا محلول مخصوص، بخش سوخته روی برد را تمیز کنید،
• با دقت قسمت‌های کربنی و سیاه‌شده را بردارید، وجود کربن روی برد موجب ایجاد نشتی جریان می‌شود،
• از ابزار مناسب کمک بگیرید و قسمت آسیب‌دیده مسیر مسی را تا زمانی که به مس سالم می‌رسید، تراش دهید،
• مراقب باشید که دو طرف مسیر قطع شده باید سطح مسی سالمی داشته باشند،
• برای ترمیم مدار چاپی می‌توانید از سیم رابط با ضخامت مناسب استفاده کنید،
• دو سر سیم را روی قسمت مورد نظر لحیم کنید، اگر مسیرها بسیار نازک هستند، دیگر نیازی به سیم رابط نیست،
• بدین منظور کافی است از قلع و هویه استفاده کرده و مسیر را ترمیم کنید،
• ترمیم مسیرهای بزرگ‌تر هم باید با نوارهای مسی مخصوص انجام شده و مسیر با پوشش محافظ عایق شود،
• در نهایت روی محل تعمیر لاک محافظ برد بزنید که مسیر اکسید نشود و اتصال کوتاه به‌وجود نیاید.

1.9 تعویض قطعات آسیب دیده روی برد

• هر قطعه‌ای که بعد از انجام بررسی‌های فوق مطمئن شدید که خراب است برای تعمیر برد لباسشویی قطعه آسیب دیده را با هویه و پمپ قلع‌کش از روی برد جدا کنید،
• قطعه‌ای مشابه با آن تهیه نمایید و مراقب باشید که تمام مشخصات قطعه جدید با قدیمی یکسان باشد،
• حال قطعه جدید را سرجای قبلی بگذارید و پایه‌های آن را بدون ایجاد لحیم سرد، روی برد لحیم‌کاری کنید.

1.10 اصلاح لحیم‌های ترک خورده

• محل لحیم ترک‌خورده را با استفاده از ذره‌بین برررسی کنید،
• قلع قدیمی را با قلع‌کش پاک کرده و مقدار مناسبی فلاکس و قلع تازه اضافه نمایید،
• به یاد داشته باشید که اتصال باید یکپارچه و براق باشد.

1.11 تعویض برد اصلی

• درصورتی که آسیب‎‌های روی برد گسترده باشد و آی‌سی‌ها آسیب دیده باشند، دیگر تعمیر مقرون به صرفه نیست و باید برای تعویض برد لباسشویی اقدام کنید،
• بردی با شماره‌فنی مشابه با برد خراب شده تهیه نمایید،
• برد جدید را به جای قبلی قرار دهید و پیچ‌های نگهدارنده آن را محکم کنید،
• با توجه به نشانه‌گذاری‌های اولیه، سوکت‌ها را به برد سالم متصل کنید،
• قاب محافظ را ببندید و پنل لباسشویی را مونتاژ کنید.

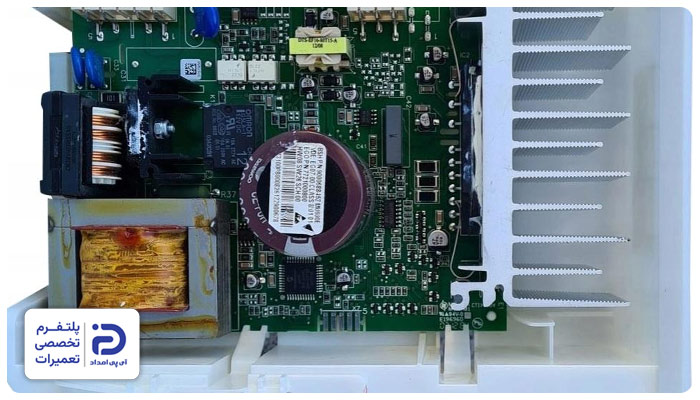

2.1 دسترسی و شناسایی برد اینورتر

• برد اینورتر بردی الکترونیکی و کوچک‌تر از برد اصلی است، معمولا این برد در قسمت پایینی یا پشتی دستگاه و نزدیک به موتور تعبیه می‌شود،
• روی این برد قطعات قدرت مانند هیت‌سینک یا صفحه فلزی خنک‌کننده، ترانزیستورهای قدرت “IGBT” و “MOSFET”، خازن‌های بزرگ، آی‌سی درایور موتور و سوکت‌های ضخیم اتصال به موتور دیده می‌شود،
• این برد با برد اصلی متفاوت بوده و تنها وظیفه دارد موتور لباسشویی را کنترل کند،
• برای دسترسی به این قطعه، ابتدا دوشاخه لباسشویی را از برق بکشید و شیر آب ورودی را ببندید،
• چند دقیقه منتظر بمانید که شارژ خازن‌های برد تخلیه شوند و سپس اقدامات دیگر را انجام دهید،
• پنل پشتی یا قاب پایینی لباسشویی را برای دسترسی به قاب محافظ موتور باز کنید،
• در برخی مدل‌ها نیاز است که لباسشویی را روی یک تکه کارتون یا پتو بخوابانید و پنل زیری لباسشویی را باز کنید،
• برد اینورتر معمولا نزدیک به موتور لباسشویی، روی کف دستگاه و داخل یک قاب پلاستیکی محافظ قرار می‌گیرد،
• چند سیم ضخیم از این قطعه به سمت موتور و یک سوکت ارتباطی هم به برد اصلی کشیده شده است.

2.2 بررسی ظاهری برد اینورتر

• مواردی مانند سوختگی روی برد، لکه‌های سیاه یا قهوه‌ای، ذوب شدن قسمت‌هایی از فیبر، باد کردن خازن‌ها و نشتی در آن‌ها، شل شدن اتصال هیت‌سینک یا داغ شدن بیش از حد آن را چک کنید،
• علاوه‌بر این علائمی مانند سوختگی‌ پایه‌های سوکت، سولفاته شدن و شل شدن اتصالات هم ممکن است موجب نمایش ارور f57 لباسشویی بوش شوند.

2.3 بررسی با مولتی‌متر

• ابتدا سوکت ارتباطی بین برد اصلی و برد اینورتر را جدا کنید،
• مولتی‌متر را روی حالت بوق تنظیم نمایید،
• رشته سیم را از ابتدا و انتها بررسی کنید،
• اگر مولتی‌متر بوق نزند، سیم ممکن است قطع باشد یا سوکت خراب باشد،
• حال باید قطعات بخش قدرت مانند دیودهای قدرت، پل دیود، خازن‌های ولتاژ بالا و موارد دیگر هم بررسی شود،
• بدین منظور باید مولتی‌متر را روی حالت اهم یا تست دیود قرار دهید،
• پایه‌های قطعات قدرت را به کمک مولتی‌متر تست کنید،
• اگر مقاومت قطعات نزدیک به صفر باشد، اتصال کوتاه رخ داده است.

2.4 تعمیر برد اینورتر

• بعد از شناسایی قطعه معیوب، با استفاده از هویه و قلع آن قطعه را از روی برد جدا کنید،
• قطعه‌ای که دارای ولتاژ و مشخصات مشابه با قبلی است را تهیه نمایید،
• آن قطعه را در محل قرارگیری قطعه خراب شده بگذارید و لحیم‎‌کاری کنید،
• مراقب باشید که مقدار لحیم بیش از حد نشده و اتصال سرد به‌وجود نیاید،
• اگر مسیر مسی روی برد آسیب دیده است، با استفاده از محلول مخصوص، مسیر را تمیز کنید،
• مسیر مسی آسیب دیده را تا جایی که به قسمت سالم می‌رسید بتراشید،
• اگر مسیر گسترده است سیم جامپر در مسیر بگذارید و لحیم کنید،
• اما اگر مسیر نازک باشد با قلع می‌توانید آن را ترمیم کنید،
• در نهایت از لاک محافظ برد برای عایق‌کاری مسیر بازسازی شده استفاده نمایید،
• همچنین در صورت آسیب دیدن سیم‌ها یا سوکت‌ها باید برای تعویض آن‎ها هم اقدام کنید،
• پس رشته سیم را از برد اینورتر و موتور یا برد اصلی جدا کرده و نمونه‌ای هم ‌سطح جایگزین نمایید،
• تعمیر سیم‌ها پیشنهاد نمی‌شود، چرا که ممکن است مقاومت افزایش پیدا کند.

2.5 تعویض برد اینورتر

• بردی که مناسب با مدل لباسشویی شما است و شماره فنی مشابهی با قبلی دارد و با مشخصات موتور دستگاه سازگاری دارد را تهیه کنید،
• سوکت‌های متصل به برد خراب و آسیب دیده را جدا کرده و محل قرارگیری آن‌ها را نشانه‌گذاری کنید،
• پیچ‌ها و خارهای نگهدارنده برد را باز کرده و آن را بیرون آورید،
• برد جدید را به جای قبلی بگذارید و پیچ‌های آن را محکم کنید،
• طبق نشانه‌گذاری‌ها اتصالت را به برد جدید وصل کرده و قاب محافظ را ببندید،
• پنل لباسشویی را مونتاژ کرده و بعد از وصل کردن آب و برق، عملکرد آن را تست کنید.
