علت اتصالی برق پکیج

1. خرابی دوشاخه برق
2. آسیب‌دیدگی کابل برق
3. فرسودگی سیم‌کشی داخلی
4. نفوذ آب به قطعات برقی

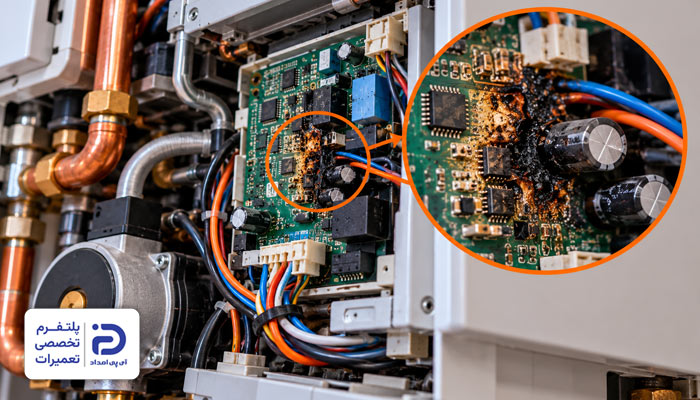

5. خرابی برد الکترونیکی

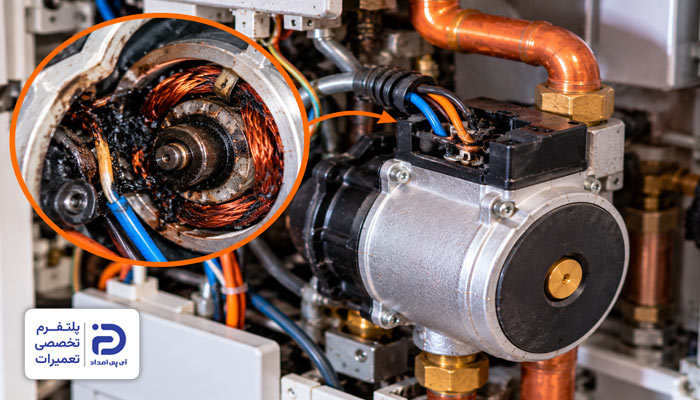

6. اتصالی پمپ سیرکولاتور

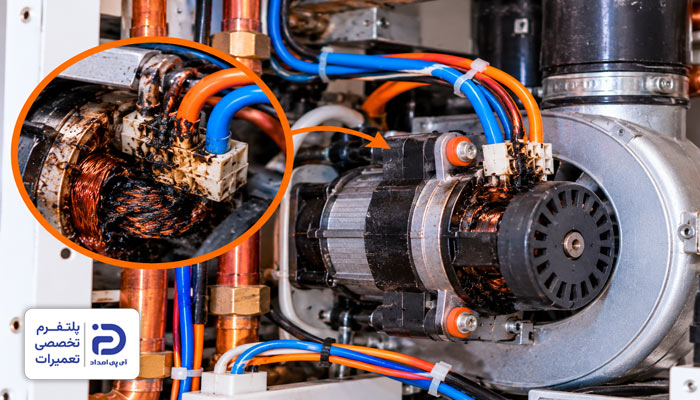

7. اتصالی موتور فن

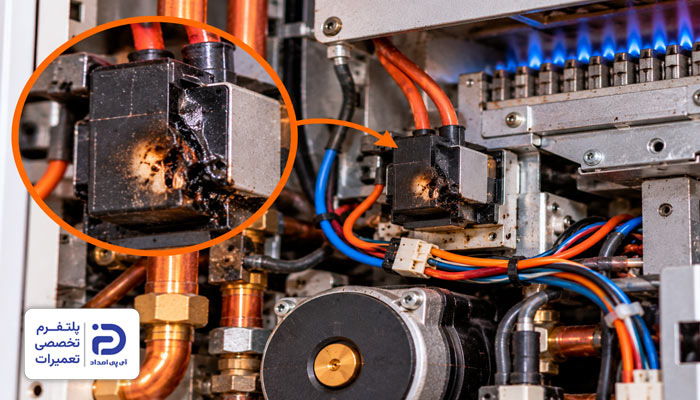

8. اتصالی ترانس جرقه‌زن

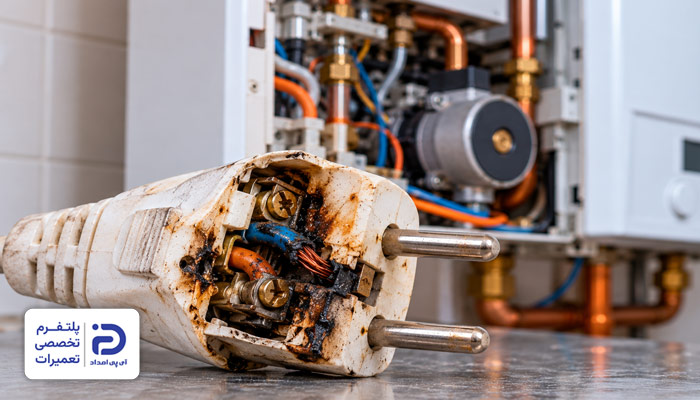

1. بعد از اتصال دوشاخه به پریز، فیوز می‌پرد،
2. پایه‌های فلزی دوشاخه سیاه شده یا تغییر رنگ داده‌اند،
3. بدنه دوشاخه ذوب شده یا تغییر پیدا کرده،
4. از محل اتصال دو شاخه و پریز بوی سوختگی می‌آید.

اقدامات اولیه:

• کلید روشن و خاموش پکیج را روی حالت خاموش بگذارید،
• در جعبه فیوز ساختمان، کلید مینیاتوری مربوط به پریز پکیج را قطع کنید،
• دو شاخه را از قسمت پلاستیکی بگیرید و از پریز خارج کنید.

بررسی ظاهری دوشاخه:

• پایه‌های فلزی دوشاخه را نگاه کنید،
• اگر سیاه شده یا آثار سوختگی دارد یعنی آسیب دیده است،
• پلاستیک اطراف پایه‌ها را هم بررسی کنید،
• وجود هرگونه ترک، ذوب شدگی یا تغییر شکل نشان از آسیب حرارتی است،
• محل ورود کابل به دوشاخه را هم چک کنید،
• اگر روکش سوخته یا پاره شده و یا از بدنه جدا شده نیاز به تعویض دارد،
• اگر شاخه به صورت یکپارچه به کابل وصل شده یعنی از نوع قالبی است،
• در این حالت باید کل کابل دوشاخه با یک نمونه سازگار و استاندارد تعویض شود،
• در غیر این صورت می‌شود دوشاخه را به تنهایی تعویض کرد،
• روی دوشاخه نوشته‌هایی وجود دارد که ولتاژ و جریان نامی هستند،
• این عددها را بخوانید و دو شاخه‌ای تهیه کنید که ولتاژ و جریان نامی آن با دوشاخه قبلی سازگار باشد.

باز کردن دوشاخه معیوب:

• پیچ بدنه پلاستیکی دوشاخه را با پیچ گوشتی باز کنید،
• پوشش پلاستیکی دوشاخه را بردارید،
• داخل دو شاخه سه اتصال فلزی وجود دارد،
• دو اتصال برای سیم‌های برق و یک اتصال برای سیم ارت‌ است،
• قبل از باز کردن سیم‌ها از محل اتصال آنها عکس بگیرید،
• به این ترتیب موقع بستن سیم‌ها با مشکل مواجه نخواهید شد.

در ادامه تعمیر:

• گیره نگهدارنده کابل را پیدا کنید،
• این گیره نزدیک محل ورود کابل به داخل دوشاخه قرار دارد و با پیچ بسته شده است،
• پیچ‌های گیره را باز کنید تا کابل آزاد شود،
• پیچ‌های ترمینال‌های فلزی را هم با کمک پیچ گوشتی شل کنید،
• سیم‌ها را یکی یکی از محل اتصال خارج کنید،
• در آخر دو شاخه معیوب را جدا کنید.

نصب دو شاخه جدید:

• پیچ روی دوشاخه جدید را باز کنید و پوشش آن را بردارید،
• کابل برق را دقیقا از محل ورودی در انتهای دوشاخه، وارد دوشاخه کنید،
• حالا سیم قهوه‌ای یعنی سیم فاز، سیم آبی یعنی سیم نول و سیم سبز یا زرد یعنی سیم ارت را در محل مناسب نصب کنید،
• اگر سر سیم‌ها سالم است نیاز به لخت کردن ندارد،
• همانطور سیم‌ها را داخل ترمینال قرار دهید،
• سپس پیچ ترمینال را ببندید،
• اگر سر سیم آسیب دیده بخش آسیب دیده را با سیم چین ببرید،
• از انتهای بخش سالم سیم چند میلی‌متر جدا کنید،
• هر سیم را طبق عکسی که در ابتدا گرفتید به ترمینال مخصوص خود وصل کنید،
• سپس پیچ‌های نگهدارنده سیم را ببندید،
• مطمئن شوید که سیم‌ها از محل اتصال خارج نمی‌شوند،
• حالا گیره نگهدارنده کابل را روی روکش اصلی کابل بگذارید،
• پیچ‌های گیره را ببندید،
• سپس پوشش پلاستیکی دوشاخه را سر جای خود بگذارید و پیچ بدنه را محکم کنید‌.

تست نهایی:

• دوشاخه را به یک پریز سالم و ارت دار متصل کنید،
• فیوز برق را وصل کنید،
• پکیج را روشن کنید،
• عملکرد پکیج را در حالت آماده به کار و حین شروع گرمایش مورد بررسی قرار دهید.

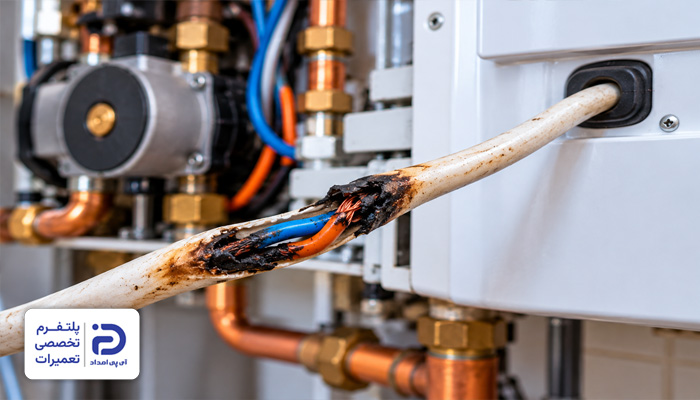

1. وقتی که پکیج را به برق متصل می‌کنید فیوز می‌پرد،
2. روکش کابل برق پکیج ذوب یا پاره شده است،
3. سیم‌های داخلی از قسمت آسیب دیده کابل دیده می‌شوند،
4. بوی سوختگی از کابل می‌آید،
5. آثار سیاهی و سوختگی روی کابل وجود دارد.

اقدامات اولیه:

• کلید روشن و خاموش پکیج را روی حالت خاموش بگذارید،
• در جعبه فیوز ساختمان، کلید مینیاتوری مربوط به پریز پکیج را قطع کنید،
• بعد از اینکه مطمئن شدید برقی در پریز نیست،
• دو شاخه را از قسمت پلاستیکی بگیرید و از پریز خارج کنید.
• چند دقیقه صبر کنید تا قسمت داغ پکیج خنک شود.

دسترسی به محل اتصال کابل برق:

• کابل برق را از دو شاخه دنبال کنید تا به محل اتصال آن به پکیج برسید،
• در اکثر پکیج‌ها کابل برق از قسمت پشت یا زیر بدنه پکیج وارد شده است،
• اگر در محل ورود کابل برق به پکیج پوشش یا درپوشی وجود دارد آن را باز کنید،
• کابل برق به یک ترمینال برق یا مجموعه‌ای از اتصالات ورودی وصل شده است،
• قبل از اینکه کابل را جدا کنید از نحوه عبور کابل و محل قرار گرفتن سیم‌ها عکس بگیرید،
•  این کار کمک می‌کند برای اتصال دوباره مشکلی نداشته باشید.

جدا کردن کابل برق معیوب:

• سیم قهوه‌ای یا همان سیم فاز را که با علامت L مشخص شده پیدا کنید،
• پیچ ترمینال آن را باز کرده و سیم را آرام از محل نصب خارج کنید،
• سپس سیم آبی یا همان سیم نول یا سیمی که با علامت N مشخص شده را پیدا کنید،
• پیچ ترمینال آن را باز کنید و سیم را از جا خارج کنید،
• سیم زرد یا سبز که با علامت PE مشخص شده سیم ارت است،
• پیچ ترمینال سیم ارت را هم باز کنید و سیم را از محل نصب خارج کنید،
• در نزدیکی محل ورود کابل به بدنه پکیج، گیره نگهدارنده کابل را پیدا کنید،
• پیچ گیره را باز کنید تا کابل آزاد شود،
• حالا کابلی که معیوب شده را از مسیر ورودی دستگاه بیرون بیاورید‌.

نصب کابل جدید:

• کابل جدیدی تهیه کنید،
• این کابل باید از نظر ابعاد، اندازه، سطح مقطع، تعداد رشته، جریان و ولتاژ با کابل قبلی سازگار باشد،
• کابل جدید را دقیقاً از همان مسیر عبور کابل قبلی رد کنید،
• گیره نگهدارنده کابل را به ورودی پکیج ببندید،
• انتهای سیم‌های درون کابل را یکی یکی به ترمینال‌های مخصوص خود وصل کنید،
• سیم قهوه‌ای را به ترمینال L ببندید،
• سیم آبی را به ترمینال N وصل کنید،
• سیم سبز یا زرد را به ترمینال pe وصل کنید،
• سپس پیچ ترمینال‌ها را محکم کنید،
• مسیر عبور کابل را خوب چک کنید،
• مطمئن شوید که کابل با قسمت‌های داغ و تیز برخورد نداشته باشد،
• اگر در محل ورودی کابل برق به پکیج پوششی بود و آن را باز کرده بودید حالا پوشش را ببندید.

تست نهایی:

• به سراغ جعبه مینیاتوری بروید و فیوز برق را وصل کنید،
• دوشاخه کابل برق پکیج را به پریزی سالم و ارت دار بزنید،
• پکیج را روشن کنید،
• عملکرد دستگاه را حین روشن شدن و گرم شدن چک کنید.

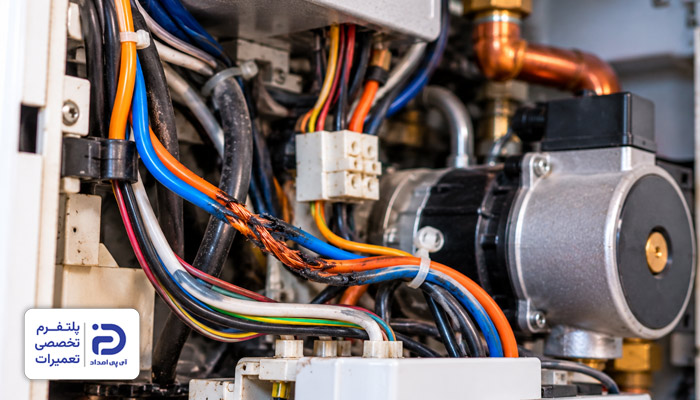

1. وقتی پکیج روشن می‌شود فیوز می‌پرد،
2. از داخل دستگا‌ه بوی سوختگی می‌آید،
3. سیم‌های داخلی پکیج سیاه یا ذوب شده‌اند،
4. در داخل پکیج رشته‌های مسی بدون روکش وجود دارد.

اقدامات اولیه:

• کلید روشن و خاموش پکیج را پیدا کنید،
• کلید را روی وضعیت خاموش بگذارید،
• در جعبه فیوز ساختمان کلید مینیاتوری مربوط به پریز پکیج را قطع کنید،
• وقتی مطمئن شدید که برقی در پریز نیست،
• دو شاخه را از قسمت عایق بگیرید و از پریز خارج کنید،
• سپس گاز ورودی پکیج را ببندید،
• چند لحظه صبر کنید تا بدنه و قطعات داخلی‌ پکیج از حرارت بیفتند.

دسترسی به سیم‌کشی داخلی:

• قاب جلوی پکیج را پیدا کرده و پیچ‌های نگهدارنده آن را باز کنید،
• قاب را با احتیاط از بدنه جدا کنید،
• در قسمت پایین پکیج، محفظه اتصالات الکتریکی را پیدا کنید،
• این محفظه به شکل یک جعبه پلاستیکی است،
• برد، سیم‌ها و سوکت‌ها درون آن قرار دارند،
• پوشش محفظه برق را باز کنید،
• سیم‌هایی که به فن، برد، پمپ و دیگر قطعات متصل شده را با دقت نگاه کنید،
• از مسیر عبور سیم‌ها و محل اتصال آنها عکس بگیرید،
• به این ترتیب برای اتصال دوباره به مشکل نمی‌خورید.

تعویض سیم‌های آسیب دیده:

• سیم‌هایی که آثار سوختگی یا سیاهی روی آنها می‌بینید مشخص کنید،
• دو سر سیم معیوب را دنبال کنید تا به محل اتصال آن برسید،
• از محل اتصال دو سر سیم عکس بگیرید،
• اگر سیم با سوکت متصل شده زبانه قفل سوکت را فشار دهید،
• وقتی سوکت آزاد شد آن را از محل اتصال جدا کنید،
• اگر اتصال از طریق ترمینال‌های پیچ‌ دار برقرار شده،
• پیچ ترمینال را با پیچ گوشتی مناسب باز کنید،
• سپس سیم را از داخل ترمینال بیرون بیاورید.

در ادامه کار:

• بست‌هایی که سیم را نگه داشته‌اند آزاد کنید،
• دو سر سیم معیوب را از محل نصب جدا کنید،
• سیم جدیدی تهیه کنید که از نظر شماره فنی، ابعاد و اندازه سازگار با مدل پکیج و سیم معیوب باشد،
• سیم جدید را دقیقا از همان مسیری که سیم قبلی رد شده بود عبور دهید،
• اگر مسیر عبور سیم مناسب نبوده مسیر جدید و مناسبی را برای عبور سیم انتخاب کنید،
• بست‌های نگهدارنده سیم را نصب کنید،
• سوکت‌های سیم جدید را درست به محل اتصال سوکت‌های سیم قبلی نصب کنید،
• اگر اتصال با ترمینال بوده سیم را داخل ترمینال قرار دهید،
• سپ پیچ ترمینال را با پیچ گوشتی مناسب ببندید،
• به همین ترتیب همه سیم‌های آسیب دیده را عوض کنید،
• در آخر کار سیم‌های تعویض شده را با عکس اولیه تطبیق دهید،
• مطمئن شوید که سیم‌ها درست نصب شده‌اند و با عکس تفاوتی ندارند.

بستن قطعات و تست نهایی:

• سیم‌ها را مرتب کنید طوری که زیر لبه قاب یا پوشش قرار نگیرند،
• حالا قاب محفظه اتصالات الکتریکی را ببندید،
• شیر ورودی گاز پکیج را باز کنید،
• دو شاخه کابل برق پکیج را به یک پریز سالم و ارت دار وصل کنید،
• فیوز برق را از جعبه مینیاتوری بزنید،
• پکیج را روشن کنید،
• عملکرد پکیج را هنگام روشن شدن و کار کردن مورد بررسی قرار دهید.

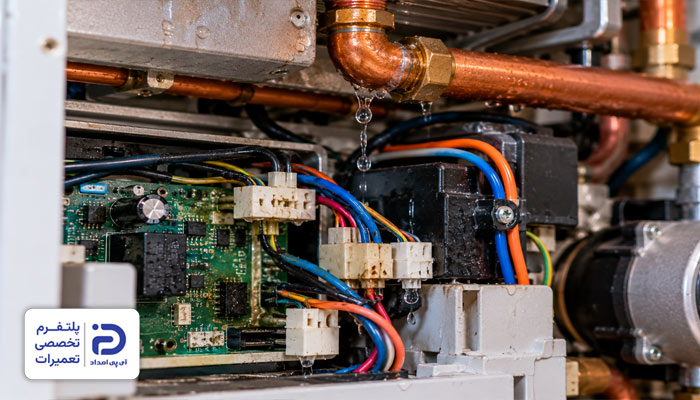

1. بعد از نشت آب از پکیج، فیوز می‌پرد،
2. روی سیم‌ها یا محفظه برد قطرات آب وجود دارد،
3. سوکت‌های متصل به قطعات برقی خیس شده‌اند،
4. روی اتصالات فلزی، رسوبات سبز یا سفید وجود دارد،
5. روی سوکت‌ها‌ یا برد آثار سوختگی مشاهده می‌شود.

اقدامات اولیه:

• به قسمت‌های خیس دستگاه دست نزنید،
• کلید مینیاتوری مربوط به برق پکیج را از فیوز قطع کنید،
• از زیر دستگاه، روی لوله آب سرد شیر ورودی را پیدا کرده و آن را ببندید،
• روی لوله گاز و در زیر دستگاه یک شیر زرد رنگ وجود دارد که شیر گاز ورودی پکیج است آن را هم ببندید،
• اگر اطراف پریز خیس است به دوشاخه دست نزنید،
• صبر کنید تا پریز، دوشاخه و اطراف آن خشک شود،
• بعد از خشک شدن دوشاخه از قسمت عایق آن بگیرید و دوشاخه را از پریز بیرون بکشید.

رفع نشتی آب از اتصالات داخلی:

• از قسمت جلوی پکیج قاب آن را پیدا کنید،
• پیچ‌های نگهدارنده قاب را باز کرده و قاب را از دستگاه جدا کنید،
• به دنبال محل نشتی بگیرید،
• در اغلب پکیج‌ها، نشتی در محل اتصال دو لوله اتقاق می‌افتد.

اگر نشتی از مهره مدار گرمایش است:

• ابتدا فشار مدار را خالی کنید،
• برای این کار شیر پرکن را که زیر پکیج قرار دارد ببندید،
• این شیر به شکل یک ولوم پلاستیکی کوچک به رنگ آبی یا مشکی است،
• سپس شیر تخلیه را از قسمت پایین پکیج پیدا کنید،
• بسته به مدل پکیج شکل شیر تخلیه فرق می‌کند،
• در برخی سیستم‌ها شیر تخلیه به شکل یک شیر کوچک پیچی با یک خروجی برای اتصال شلنگ است،
• این شیر برای خارج کردن آب از مدار گرمایش مورد استفاده قرار می‌گیرد.

بعد از پیدا کردن شیر تخلیه:

• یک ظرف زیر شیر تخلیه مدار گرمایش بگذارید،
• شیر را آرام باز کنید و همزمان فشارسنج روی پکیج را نگاه کنید،
• فشارسنج همان صفحه گردی است که از ۰ تا ۴ بار روی آن نوشته شده است،
• وقتی فشار به صفر رسید شیر تخلیه را ببندید.

اگر نشتی از مدار آب گرم مصرفی است:

• شیر آب سرد ورودی به پکیج را ببندید،
• حالا یکی از شیرهای آب گرم خانه را باز کنید تا فشار آب مصرفی خالی شود،
• زیر محل اتصال که نشتی دارد یک ظرف بگذارید،
• مهره اتصال را با آچار مناسب باز کنید،
• بین دو اتصال، یک اورینگ یا واشر وجود دارد آن را پیدا کرده و خارج کنید،
• واشر همان حلقه لاستیکی است که برای آب بندی میان دو اتصال قرار می‌گیرد،
• واشر را بررسی کنید و اگر خراب شده آن را نیز تعویض کنید،
• واشر یا اورینگ جدید باید از نظر اندازه و جنس با نمونه قبلی سازگار باشد،
• اورینگ جدید را میان دو اتصال قرار دهید،
• سپس مهره اتصال را ببندید.

در ادامه کار:

• شیر تخلیه مدار گرمایش را که قبلاً باز کرده بودید حالا ببندید،
• شیر پر کن را که در قسمت زیر دستگاه تعبیه شده پیدا کنید،
• این شیر به شکل یک دسته کوچک پلاستیکی یا یک پیچ به رنگ مشکی یا آبی است،
• شیر پرکن پکیج را باز کنید تا آب وارد مدار گرمایش شود،
• وقتی که شیر را باز کردید همزمان فشارسنج را نگاه کنید،
• زمانی که فشار در حالت سرد به حدود ۱ تا ۱.۵ بار رسید، فورا شیر پرکن را ببندید،
• زیر اتصالی که تعمیر شده یک دستمال بگذارید،
• اطراف محل مهره و اتصال را نیز کاملا خشک کنید،
• چند دقیقه یا چند ساعت صبر کنید،
• دوباره محل اتصال را با دقت بررسی کنید،
• اگر دستمال زیر محل نشتی خیس نشد و نشتی وجود نداشت به مرحله بعد بروید.

دسترسی به قطعات برقی خیس شده:

• از قسمت پایین پکیج محفظه برد الکترونیکی را پیدا کنید،
• این محفظه یک جعبه از جنس پلاستیک است،
• برد، سیم‌ها و سوکت‌ها درون آن قرار دارند،
• پوشش محفظه را بردارید تا برد و اتصالات را پیدا کنید،
• یک دستمال خشک و بدون پرز بردارید،
• قطرات آب و آثار نم یا رطوبت را از بخش‌های مختلف محفظه پاک کنید،
• از محل اتصال سیم‌ها و سوکت‌ها عکسی واضح بگیرید،
• سوکت‌ها را یکی یکی از محل اتصال جدا کرده و آنها را خشک کنید،
• بعد از پاک کردن آثار رطوبت از روی برد، سیم‌ها و اتصالات، درب محفظه را باز بگذارید،
• اجازه دهید رطوبت باقیمانده داخل محفظه به واسطه جریان هوا به خوبی خشک شود،
• حالا سیم‌ها و سوکت‌های خشک شده را درست به همان جایی که خارج کرده بودید وصل کنید،
• برای این کار از عکسی که گرفتید استفاده کنید.

بستن قطعات و تست نهایی:

• پوشش محفظه دسترسی به برد که باز کرده بودید حالا ببندید،
• قاب جلوی پکیج را سر جای خود بگذارید و پیچ‌های قاب را سفت کنید،
• شیر ورودی گاز به پکیج را باز کنید،
• دو شاخه را به یک پریز سالم و ارت دار وصل کنید،
• فیوز برق را هم از جعبه مینیاتوری وصل کنید،
• پکیج را روشن کرده و عملکرد آن را هم موقع روشن شدن و هم موقع گرم شدن چک کنید.

1. هنگام اتصال پکیج به برق، فیوز می‌پرد،
2. نمایشگر پکیج روشن نمی‌شود،
3. آثار سوختگی روی برد وجود دارد،
4. از محفظه برد بوی سوختگی می‌آید،
5. قطعات الکترونیکی و بخش‌های مختلف برد سیاه شده‌اند.

اقدامات اولیه:

• از طریق کلید روشن و خاموش روی پکیج، دستگاه را خاموش کنید،
• از جعبه فیوز ساختمان کلید مینیاتوری مربوط به پریز پکیج را قطع کنید،
• بعد از اینکه مطمئن شدید برقی در پریز نیست،
• دو شاخه کابل برق پکیج را از قسمت عایق بگیرید و از پریز خارج کنید،
• چند دقیقه صبر کنید تا بدنه و قطعات داغ پکیج خنک شوند.

دسترسی به برد:

• قاب جلوی پکیج را با آزاد کردن پیچ‌های نگهدارنده آن باز کرده و از دستگاه جدا کنید،
• در قسمت پایین پکیج جعبه برد الکترونیکی را پیدا کنید،
• این جعبه مستطیلی شکل از جنس پلاستیکی بوده،
• چند دسته سیم به آن وصل شده است،
• پیچ‌ها یا خارهای نگهدارنده درب جعبه را باز کنید،
• درب جعبه را کنار بگذارید تا به برد برسید،
• برد یک صفحه تخت، سبز یا آبی رنگ است،
• قطعات الکترونیکی، سیم‌ها و سوکت‌ها روی آن قرار دارند،
• از محل اتصال سوکت‌ها و سیم‌های برد عکس بگیرید‌،
• این کار کمک می‌کند برای اتصال دوباره سیم‌ها با مشکل مواجه نشوید،

جدا کردن برد معیوب:

• سوکت‌ها را یکی یکی از محل اتصال جدا کنید،
• اگر سیم‌ها با پیچ به ترمینال متصل شده‌اند پیچ‌ها را باز کرده و سیم‌ها را خارج کنید،
• پیچ‌های نگهدارنده برد معیوب را نیز باز کنید،
• برد را از لبه‌ها بگیرید و از محفظه پکیج بیرون بیاورید.

اگر شدت آسیب کم است:

• اگر میزان آسیب برد کم است برد را به مراکز تعمیر بسپارید،
• از تعمیرکار بخواهید با ابزار به خصوص وضعیت برد را بررسی و در صورت امکان آن را تعمیر کند،
• در صورتی که شدت آسیب زیاد است و یا هزینه تعمیر نسبت به خرید برد جدید چندان اختلافی ندارد تعویض برد راهکاری منطقی تر خواهد بود.

جا زدن برد جدید:

• برد تعمیر شده یا برد جدیدی که از نظر شماره فنی و مشخصات با برد قبلی سازگار است درست جای برد معیوب قرار دهید،
• پیچ‌ها یا خارهای نگهدارنده برد را ببندید،
• وقتی مطمئن شدید که برد ثابت شده و لق نیست،
• سوکت‌ها را یک به یک طبق عکسی که گرفتید به محل اتصالشان روی برد جدید وصل کنید،
• همچنین سیم‌ها را داخل ترمینال‌های پیچ‌دار قرار دهید و پیچ ترمینال‌ها را ببندید.

بستن قطعات و تست نهایی:

• درب جعبه برد را سر جای خودش قرار دهید،
• خارها یا پیچ‌های درب محفظه را ببندید،
• قاب جلوی پکیج را نصب کنید،
• پیچ‌های قاب را سفت کنید،
• دوشاخه کابل برق پکیج را به یک پریز ارت‌دار و سالم وصل کنید،
• فیوز برق پکیج را از جعبه مینیاتوری وصل کرده و پکیج را روشن کنید،
• یکی از شیرهای آب گرم خانه را نیز باز کنید،
• روشن شدن پکیج، تولید آب گرم، عملکرد پمپ، فن و… را بررسی کنید.

1. هنگام شروع کار پمپ، فیوز می‌پرد،
2. از قسمت پمپ بوی سوختگی می‌آید،
3. روی سوکت برق پمپ آثار ذوب شدگی یا سوختگی وجود دارد،
4. به محفظه برقی پمپ آب نفوذ کرده است،
5. هنگام شروع گردش آب، برق پکیج قطع می‌شود‌.

اقدامات اولیه:

• کلید روشن و خاموش روی پکیج را پیدا کنید،
• کلید را در وضعیت خاموش بگذارید،
• از جعبه فیوز ساختمان کلید مینیاتوری مربوط به پریز پکیج را قطع کنید،
• صبر کنید تا قطعات داخل پکیج از حرارت بیفتند،
• حالا شیر گاز ورودی پکیج را هم ببندید.

دسترسی به پمپ سیرکولاتور:

• پیچ‌های قاب جلوی پکیج را با کمک پیچ گوشتی باز کنید،
• قاب را با دقت از بدنه جدا کنید،
• در قسمت پایین پکیج نزدیک لوله‌های رفت و برگشت گرمایش، پمپ سیرکولاتور را پیدا کنید،
• پمپ یک قطعه فلزی با بدنه گرد است،
• یک موتور استوانه‌ای شکل و یک‌سوکت برق نیز به آن وصل شده است،
• از محل قرارگیری پمپ و اتصالات آن عکس بگیرید،
• این عکس در مرحله مونتاژ به کار می‌آید پس بهتر است دقیق باشد،

تخلیه فشار و آب مدار گرمایش:

• قبل از هر اقدامی شیر پرکن پکیج را ببندید،
• شیر پر کن یک شیر کوچک فلزی یا پلاستیکی به رنگ آبی یا مشکی است،
• این شیر نزدیک لوله‌های اتصال زیر پکیج تعبیه شده است،
• حالا شیر تخلیه را پیدا کنید،
• شیر تخلیه یک شیر کوچک پیچی است که یک خروجی برای وصل شدن به شلنگ دارد،
• یک شلنگ به خروجی شیر تخلیه وصل کنید،
• سر دیگر شلنگ را در فاضلاب یا داخل ظرفی مناسب بگذارید،
• شیر تخلیه را باز کنید تا آب خارج شود،
• وقتی که عقربه فشارسنج عدد صفر را نشان داد شیر تخلیه را ببندید،
• فشارسنج یک صفحه گرد با اعداد ۰ تا ۴ بار است،
• این صفحه روی بدنه پکیج نصب شده است،
• در برخی پکیج‌ها فشارسنج دیجیتالی بوده و عدد فشار روی صفحه آن به نمایش در می‌آید.

جدا کردن پمپ معیوب:

• از ‌روی بدنه موتور و یا از داخل جعبه برق متصل به آن، سوکت برق پمپ را پیدا کنید،
• از محل اتصال سوکت عکس بگیرید،
• سپس سوکت را از محل اتصال جدا کنید،
• اگر پمپ سیرکولاتور جعبه ترمینال پیچ‌دار دارد پوشش آن را باز کنید،
• از محل اتصال سیم‌های فاز، نول و سیم ارت عکس بگیرید،
• پیچ ترمینال را باز کرده و سیم‌ها را از محل اتصال جدا کنید،
• زیر پمپ یک ظرف مناسب بگذارید تا آب باقیمانده داخل دستگاه درون ظرف تخلیه شود،
• سپس پیچ‌ها یا گیره‌های نگهدارنده پمپ را باز کنید،
• پمپ معیوب را از محل نصب خارج کنید.

نصب پمپ جدید:

• قبل از هر اقدامی پمپ را به مراکز تعمیر بسپارید،
• از تعمیرکار بخواهید با ابزار و تجهیزات مخصوص و با دانش فنی خود، وضعیت پمپ را بررسی کند،
• اگر پمپ قابلیت تعمیر داشت آن را تعمیر کند،
• اگر پمپ قابلیت تعمیر نداشت یک پمپ جدید تهیه کنید،
• پمپ جدید باید از نظر شماره فنی، مدل، ابعاد و مشخصات الکترونیکی با مدل پکیج سازگار باشد،
• پمپ جدید را درست در همان وضعیت نصب پمپ قبلی بگذارید،
• پیچ‌های نگهدارنده یا گیره‌های آن را محکم ببندید،
• سپس سوکت برق پمپ را وصل کنید،
• اگر پمپ، ترمینال پیچ‌دار دارد طبق عکسی که قبلاً گرفتید سیم‌ها را به محل اتصالشان وصل کنید،
• سپس پیچ ترمینال را ببندید،
• حالا قاب جلویی پکیج را سر جای خود قرار داده و پیچ‌های آن را نیز ببندید.

پر کردن مجدد مدار گرمایش:

• شیر پرکن را از زیر پکیج پیدا کرده و آرام باز کنید تا آب وارد مدار شود،
• همزمان با باز کردن شیر پرکن، فشارسنج را نگاه کنید،
• وقتی که فشار به حدود ۱ تا ۱.۵ بار رسید شیر پرکن را ببندید.

تست نهایی:

• شیر گاز ورودی پکیج را باز کنید،
• دو شاخه پکیج را به پریز سالم و ارت دار اتصال دهید،
• فیوز برق را وصل کرده و پکیج را روشن کنید،
• پکیج را روی حالت گرمایش تنظیم کنید،
• به روشن شدن پمپ، گردش آب در مدار گرمایش و فشار مدار موقع کار دقت کنید.

1. از قسمت بالای پکیج بوی سوختگی می‌آید،
2. سوکت برق فن ذوب یا سیاه شده است،
3. روی بدنه موتور فن آثار سوختگی وجود دارد،
4. هنگام شروع کار فن، فیوز می‌پرد.

اقدامات اولیه:

• دکمه روشن و خاموش پکیج را پیدا کنید،
• دکمه را روی وضعیت خاموش بگذارید،
• سپس از جعبه فیوز ساختمان، کلید مینیاتوری که به پریز پکیج مربوط می‌شود قطع کنید،
• بعد از اینکه مطمئن شدید که برقی در پریز نیست،
• دو شاخه کابل برق را از قسمت عایق آن بگیرید و از پریز خارج کنید،
• صبر کنید تا قطعات داخل پکیج از حرارت بیفتند،
• سپس شیر گاز ورودی پکیج را هم ببندید.

دسترسی به موتور فن:

• قاب جلوی پکیج را با آزاد کردن پیچ‌های نگهدارنده آن باز کنید،
• قاب را از بدنه جدا کنید،
• در قسمت بالای پکیج یک صفحه فلزی وجود دارد،
• این صفحه با پیچ و نوار آب‌بندی بسته شده است،
• قبل از اینکه پوشش را باز کنید از وضعیت پیچ‌ها و نوار آب‌بندی عکس بگیرید،
• پیچ‌های پوشش را یکی یکی باز کنید،
• بدون آنکه به نوار آب‌بندی آسیبی بزنید پوشش را جدا کنید،
• حالا از قسمت بالای محفظه احتراق و نزدیک محل اتصال دودکش، فن را پیدا کنید،
• فن یک مجموعه فلزی گرد یا حلزونی شکل است،
• یک موتور برقی کوچک به آن وصل شده است،
• از محل نصب فن، سوکت برق و شیلنگ‌هایی که به آن متصل شده عکس بگیرید.

جدا کردن فن معیوب:

• سوکت برق موتور فن را پیدا کرده و آن را جدا کنید،
• اگر فن سیم ارت جداگانه دارد محل اتصال آن را مشخص کنید،
• اتصال سیم ارت را باز کرده و سیم را از محل اتصال جدا کنید،
• اگر به مجموعه فن شلنگ‌های باریک سیلیکونی متصل هستند،
• قبل از جدا کردن آن‌ها از محل اتصالشان عکس بگیرید،
• سپس شلنگ‌ها را یکی یکی باز کنید،
• پیچ‌ها یا بست‌های نگهدارنده فن به دودکش را باز کنید،
• فن معیوب را از محل نصب خارج کنید،
• اگر در محل اتصال فن، واشر یا نوار آب بندی وجود دارد آن را نیز بررسی کنید،
• اگر واشر آسیب دیده بهتر است آن را نیز با نمونه مشابه تعویض کنید.

نصب موتور فن جدید:

• از روی برچسب موتور فن، شماره فنی آن را بخوانید،
• همچنین از روی پلاک پکیج، مدل دقیق آن را پیدا کنید،
• فن جدیدی تهیه کنید که با فن قدیمی و با مدل پکیج سازگار باشد،
• واشر یا نوار آب بندی جدیدی که تهیه کردید را درست جای واشر قبلی قرار دهید،
• مجموعه فن جدید را نصب کنید،
• پیچ‌های نگهدارنده فن را ببندید،
• شلنگ‌های جدا شده را طبق عکسی که گرفتید به محل صحیح خودشان وصل کنید،
• سوکت برق موتور فن را وصل کنید،
• اگر فن سیم ارت مجزا داشت و قبلا آن را جدا کرده بودید حالا سیم ارت را به محل اتصال ببندید.

تست نهایی:

• پوشش محفظه احتراق را سر جای خود قرار داده و پیچ‌های آن را ببندید،
• قاب جلوی پکیج را نصب کرده و پیچ‌های نگهدارنده آن را سفت کنید،
• شیر گاز ورودی به پکیج را باز کنید،
• دوشاخه را به پریز سالم و ارت دار وصل کنید،
• حالا فیوز را از جعبه مینیاتوری وصل کنید،
• پکیج را روشن کنید،
• یکی از شیرهای آب گرم را نیز باز کنید،
• به شروع کار پکیج، صدای فن و عملکرد دستگاه نظارت کنید‌.

1. هنگام شروع جرقه زنی پکیج، اتصال برق رخ می‌دهد،
2. همزمان با فرمان روشن شدن مشعل، فیوز می‌پرد،
3. از محل نصب ترانس بوی سوختگی می‌آید،
4. روی بدنه ترانس آثار ترک یا سوختگی دیده می‌شود،
5. سوکت برق متصل به ترانس ذوب شده است.

اقدامات اولیه:

• دکمه روشن و خاموش پکیج را پیدا کنید،
• دکمه را روی حالت خاموش قرار دهید،
• از جعبه فیوز ساختمان، کلید مینیاتوری که به پریز پکیج مربوط می‌شود قطع کنید،
• بعد از اینکه مطمئن شدید برقی در پریز نیست،
• دو شاخه کابل برق را از قسمت عایق آن بگیرید و از پریز خارج کنید،
• صبر کنید تا قطعات داخل پکیج از داغی بیفتند،
• سپس شیر گاز ورودی پکیج را هم ببندید.

دسترسی به ترانس جرقه زن:

• پیچ‌های نگهدارنده قاب جلوی پکیج را باز کنید،
• قاب را از بدنه جدا کنید،
• در نزدیکی مجموعه مشعل یا در بخش اتصالات الکتریکی پکیج، ترانس جرقه زن را پیدا کنید،
• ترانس جرقه زن یک جعبه کوچک پلاستیکی به شکل مستطیل به رنگ مشکی یا رنگ دیگر است،
• روی ترانس یک سوکت برق ورودی و چندین خروجی برای کابل‌های جرقه وجود دارد،
• در بعضی پکیج‌ها، ترانس در محفظه بسته شعله پکیج نصب شده است،
• قبل از اینکه پوشش محفظه را باز کنید به محل نصب پیچ‌ها و نوار آب بندی دقت داشته باشید،
• سپس پوشش محفظه را باز کنید،
• از محل نصب ترانس و اتصالات آن عکس بگیرید.

جدا کردن ترانس معیوب:

• سوکت برق ورودی ترانس را پیدا کنید،
• سوکت را با احتیاط از محل اتصال جدا کنید،
• کابل ضخیم خروجی جرقه را پیدا کنید،
• محل اتصال کابل جرقه به ترانس را با گرفتن عکس به خاطر بسپارید،
• مطابق نوع اتصال آن، کابل را از قسمت عایق‌دار بگیرید و جدا کنید،
• پیچ‌ها یا خارهای نگهدارنده ترانس را یکی ‌یکی باز کنید،
• ترانس معیوب را از محل نصب خارج کنید.

نصب ترانس جدید:

• از روی بدنه ترانس قدیمی مشخصات و شماره فنی آن را بخوانید،
• همچنین از روی پلاکی که روی پکیج نصب شده مدل دقیق آن را پیدا کنید،
• ترانس جدیدی تهیه کنید که با مدل پکیج هماهنگ باشد،
• همچنین ترانس جدید از نظر مشخصات و شماره فنی با ترانس قدیمی سازگار باشد،
• ترانس جدید را جای ترانس معیوب قرار دهید،
• پیچ‌های نگهدارنده آن را ببندید،
• کابل جرقه را به خروجی مخصوص آن روی ترانس جدید وصل کنید،
• سپس طبق عکسی که گرفتید کابل‌ها را یکی یکی در جای درست خودشان وصل کنید،
• سوکت برق ورودی ترانس را نیز به محل مخصوص خود ببندید،
• بررسی کنید که هیچ کابلی را از میان لوله‌های داغ یا لبه‌های تیز رد نکرده باشید،
• مطمئن شوید که سیمی را بدون اتصال به محل مناسب، رها نکرده باشید،
• بررسی کنید که کابل جرقه با بدنه فلزی مشعل برخورد نداشته و در مسیر تعیین شده قرار گرفته باشد.

بستن قطعات و تست نهایی:

• پوشش محفظه احتراق را سر جای خود قرار دهید،
• نوار آب‌بندی آن را چک کنید،
• اگر نوار آسیب دیده یک نوار جدید و سازگار با آن تهیه کرده و جایگزین کنید،
• پوشش محفظه احتراق را سر جای خود بگذارید و پیچ‌های پوشش را ببندید،
• قاب جلوی پکیج را نیز سر جای خود بگذارید و پیچ‌های نگهدارنده آن را سفت کنید،
• حالا شیر گاز ورودی پکیج را باز کنید،
• دو شاخه را به پریز ارت دار و سالم اتصال دهید،
• فیوز مربوط به برق پکیج را وصل کنید،
• سپس پکیج را روشن کنید،
• حالا یکی از شیرهای آب گرم خانه را باز کنید،
• به روشن شدن مشعل و شروع جرقه زنی توجه داشته باشید،
• بعد از اینکه مشعل روشن شد عملکرد دستگاه را بررسی کنید،
• حالا شیر آب گرم را ببندید.

1. کابل برق پکیج را همیشه از نظر له شدگی، پارگی و آسیب دیدگی عایق چک کنید،
2. اگر پکیج نشتی می‌دهد قبل از اینکه رطوبت به قطعات برقی برسد مشکل را برطرف کنید،
3. بدنه پکیج را به صورت مستقیم با آب یا اسپری کردن مواد شوینده تمیز نکنید،
4. اتصالات داخلی و سیم کشی پکیج را به صورت دوره‌ای از نظر تغییر رنگ، سوختگی یا شل شدگی چک کنید،
5. پکیج را به پریزهای آسیب دیده یا سه راهی‌های غیر استاندارد وصل نکنید،
6. از سالم بودن اتصال ارت و کلید محافظ جان ساختمان اطمینان پیدا کنید،
7. اگر فیوز یا کلید محافظ جان مکرر می‌پرد پکیج را از برق بکشید و تا زمانی که مشکل حل نشده پکیج را روشن نکنید.
