محاسبه قطر و طول لوله مویی کولرگازی
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله محاسبه قطر و طول لوله مویی کولرگازی به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
مشاوره آنلاینانتخاب صحیح قطر و طول لوله مویی کولرگازی در عملکرد بهینه و افزایش عمر دستگاه نقش بسیار مهمی ایفا میکند. عدم توجه به حساسیت انتخاب این قطعه، کاهش سرمایش دستگاه، افزایش مصرف برق و آسیب به قطعات دیگر را در پی دارد. در این مقاله از آی پی امداد میخواهیم شما را با روشهای دقیق محاسبه قطر و طول لوله مویی کولرگازی به همراه جدول استاندارد آشنا سازیم.
اگر در مورد هریک از بخشهای این مطلب سوالی دارید، در قسمت پرسش و پاسخ وبسایت برای ما کامنت بگذارید تا کارشناسان آی پی امداد به شما پاسخ دهند.

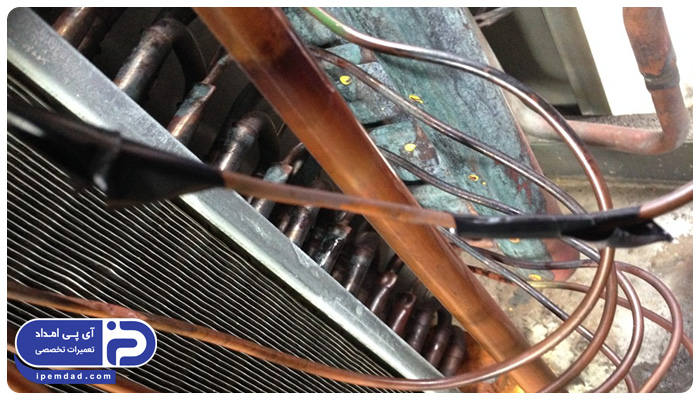

لوله مویی کولرگازی چیست و چه وظیفهای دارد؟

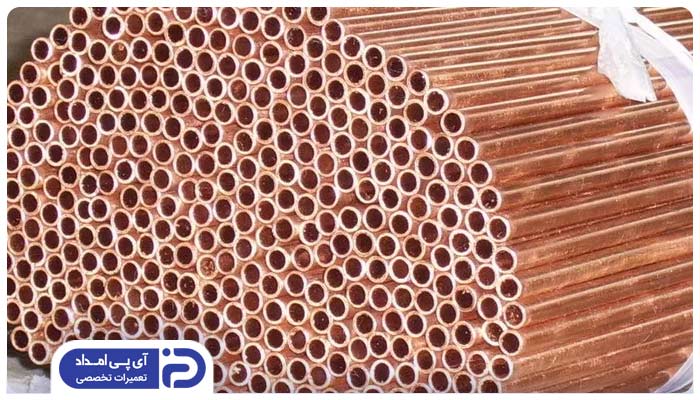

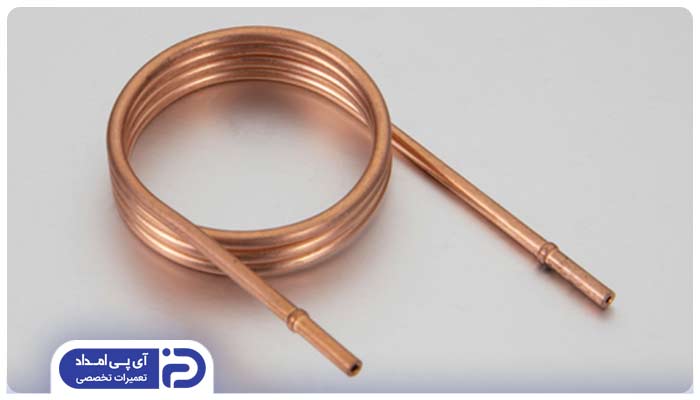

لوله مویی یا Capillary Tube به نوعی لوله باریک، مسی و بلند گفته میشود. این لوله عاملی برای انبساط در سیکل تبرید کولرهای گازی است و وظیفه دارد فشار مبرد را از سمت کندانسور به اواپراتور که به حالت مایع درآمده، کاهش دهد. با این حال میتوان گفت اصلیترین وظایف لوله مویی در کولر گازی که اهمیت نقش آن در دستگاه را نشان میدهد، موارد زیر هستند:
- کاهش فشار گاز مبرد خروجی از کندانسور
- کنترل میزان فشار عبوری از مبرد
- بهوجود آوردن اختلاف در دو سمت سیستم سرمایشی
چرا انتخاب قطر و طول لوله مویی کولر اهمیت دارد؟
باتوجه به وظایف لوله مویی، انتخاب قطر و طول آن حائز اهمیت است؛ چرا که انتخاب اشتباه در ابعاد این قطعه میتواند مشکلات زیر را بهوجود آورد. بنابراین باید گفت که تعیین دقیق قطر و طول لوله مویی کولرگازی نقشی اساسی در عملکرد دستگاه ایفا میکند.
- سرمایش بیشاز حد
- عدم تولید سرمای کافی
- برگشت مایع به کمپرسور و آسیب رساندن به آن
- افزایش مصرف برق
- کاهش عمر مفید قطعات داخلی کولر گازی
عوامل موثر در تعیین قطر و طول لوله مویی کولرگازی
اگر میخواهید قطر و طول لوله مویی کولرگازی را به درستی انتخاب کنید، بهتر است موارد زیر را در نظر بگیرید.
- ظرفیت کولرگازی (BTU یا HP)
- نوع مبرد مورد استفاده در دستگاه (مانند R22)
- طول و مسیر لولهکشی بین یونیت خارجی و داخلی

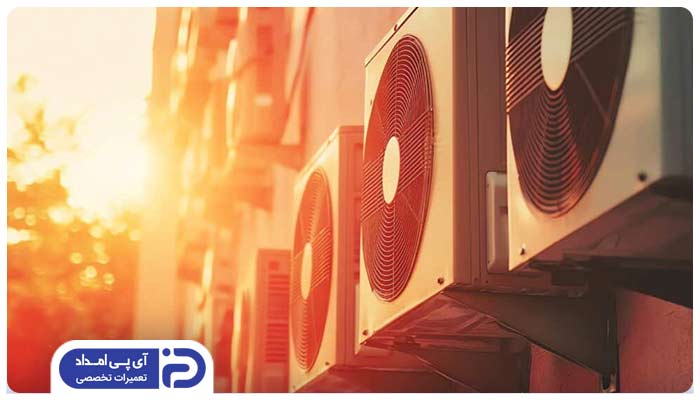

- شرایط آبوهوایی محیط
- راندمان اواپراتور و کمپرسور
بررسی تجربی طول و قطر لوله مویی در کولر گازی
تکنسینهای فنی معمولا از روشهای تجربی برای محاسبه طول و قطر لوله مویی کولرگازی استفاده میکنند. آنها با در نظر گرفتن ظرفیت کولر و نوع گاز میتوانند مناسبترین لوله مویی برای کولرهای گازی را انتخاب نمایند.
مثال:
- برای کولرهای گازی ۲۴ هزار که از گاز مبرد R22 استفاده میکنند، معمولا انتخاب تکنسینها لولههایی با قطر ۰.۰۸۰ اینچ و طول ۱۰۰ سانتیمتر است.
فرمول محاسبه طول و قطر لوله مویی در کولرگازی
در سطح صنعتی برای محاسبه طول و قطر لوله مویی کولرگازی از فرمول ریاضی دقیق و قابل اندازهگیری کمک میگیرند که به صورت زیر است:
- L=(C×0.02)÷D^2
براساس این فرمول:
- L طول تقریبی لوله بر حسب متر را نشان میدهد.
- C ظرفیت داخلی کولر برحسب BTU است.
- D نشاندهنده قطر داخلی لوله بر حسب میلیمتر است.
مثال:
- برای کولرگازی ۲۴ هزار BTU با لوله ۲.۰۳ میلیمتر، محاسبه طول بهصورت زیر است:
- L = (24000 × 0.02) ÷ (2.03)² ≈ 1.16 متر
جدول سایز استاندارد قطر و طول لوله مویی کولرگازی
برای انتخاب دقیق سایز قطر و طول لوله مویی کولرگازی میتوانید به جدول زیر استناد کنید.
| ظرفیت کولر (BTU) | قطر داخلی لوله (اینچ/ میلیمتر) | طول تقریبی لوله Cm |
| ۱۸۰۰۰ | 0.070 in ≈ 1.78 mm | حدود ۶۰ سانتیمتر |
| ۲۴۰۰۰ | 0.080 in ≈ 2.03 mm | حدود ۱۰۰ سانتیمتر |
| ۳۰۰۰۰ | 0.090 in ≈ 2.29 mm | حدود ۷۵ تا ۸۵ سانتیمتر |
| ۳۶۰۰۰ | 0.090 in ≈ 2.29 mm | حدود ۸۵ سانتیمتر |
نکات کلیدی در انتخاب لوله مویی کولر گازی
انتخاب صحیح و اصولی لوله مویی کولر گازی نیازمند توجه به برخی از نکات کلیدی زیر است.
- به نوع گاز مبرد توجه داشته باشید، مبردهای مختلف دارای لوله موییهای متفاوتی هستند.
- هرچقدر مسیر لولهکشی طولانیتر باشد، انتخاب یک لوله مویی بلندتر بهتر است.
- درصورت وجود یک کمپرسور قدرتمند، امکان استفاده از لوله مویی با قطر بیشتر هم وجود دارد.
- لوله مویی خم یا مسدود شده به دستگاه آسیب میزد و بهطور کلی مسیر مستقیم و بدون پیچ عملکرد بهتری را فراهم میکند.
برای تعمیر کولرگازی با کجا تماس بگیریم؟
در این مقاله با نقش لوله مویی در کولرگازی و اهمیت انتخاب درست آن آشنا شدید. همچنین فهمیدید برای محاسبه قطر و طول لوله مویی کولرگازی باید به چه شیوهای عمل کرد و بهترین قطر لوله مویی طبق جدول استانداد و گاز مبرد دستگاه کدامها هستند. در نهایت اگر باخواندن مطالب فوق بازهم قادر به خرید یک لوله مویی مناسب با کولر گازی خود نبودید یا کولرگازی شما دچار ایراد شده و به تعمیر نیاز دارد، میتوانید از خدمات تعمیر آی پی امداد بهرهمند شوید، بدین منظور تنها کافی است در پایین همین متن برایمان کامنت بگذارید یا با شمارههای 02191003098 و 02158941 تماس بگیرید که کارشناسان آی پی امداد شما را راهنمایی کنند.
سلام کولر پنجره ای ۱۸۰۰۰ سامسونگ دو لوله مویی از چه لوله مویی با چه قطر و طولی استفاده کنیم. ۰۷۰ دوتا انداختم ب طول ۴۵ با فشار پشت مویی ۷۵ لوله مویی خودش دوتا ۱ متر انداخته قطرش را نمیدونم
درود جلیل عزیز 😌🔍 این موردی که گفتی یه کار کاملا محاسباتی و وابسته به طراحی کارخانهای دستگاهه و عدد دقیقش رو نمیشه تجربی و سرِ دستی قطعی گفت، چون به فشار گاز، کمپرسور و طراحی اواپراتور بستگی داره.🔧 علت اینکه دقیق نمیشه نسخه واحد داد: 🔹 هر مدل کمپرسور دبی متفاوتی داره ⚙️ 🔹 فشار پشت مویی (۷۵ psi که گفتی) تعیینکننده هست 🔥 🔹 طول و قطر مویی مستقیما روی برگشت روغن و سرمایش اثر میذاره ❄️ 🔹 دو مویی بودن یعنی مدار طراحی خاص کارخانهای داره 🧊🛠 راهکار اصولی: ✔️ بهترین کار استفاده از همون سایز فابریک کارخانهای هست 🔧 ✔️ اگر نداری، باید با کولیس قطر دقیق نمونه اصلی اندازهگیری بشه 📏 ✔️ طول استاندارد رو نباید خیلی تغییر بدی (تغییر زیاد = افت شدید راندمان) ⚠️ ✔️ تست آمپر کمپرسور بعد از نصب خیلی مهمه 🔌 ✔️ شارژ گاز باید دقیق و بر اساس فشار ساکشن تنظیم بشه ❄️💡 تغییر لوله مویی بدون جدول فنی میتونه باعث بشه کولر یا یخ بزنه یا اصلا سرمای درست نده.
سلام اگه کولر گازی گرفتگی لوله مویی داشته باشد معمولا ظهر و شب چقدر روشن می شود و اورلود می کنه
درود الیاس عزیز 😌وقتی لوله مویی گرفتگی داشته باشه، کمپرسور تحت فشار زیاد کار میکنه و گرمای زیادی تولید میکنه.⏱ زمان روشن موندن دقیق ثابت نیست چون بستگی به دمای محیط، سایز کولر و میزان گرفتگی داره، اما معمولا: ✅ در ظهر (اوج گرما): ممکنه بین ۱۰ تا ۲۰ دقیقه روشن بمونه و بعد اورلود کنه. چون اختلاف دمای محیط و گاز داخل لوله مویی بیشتره، جریان گاز کمتر میشه و کمپرسور زودتر داغ میکنه. ✅ در شب: ممکنه ۳۰ دقیقه تا ۱ ساعت (یا حتی بیشتر) روشن بمونه. چون دمای محیط کمتره، فشارها متعادلترن و کمپرسور دیرتر به حد بحرانی میرسه.💡 راهکار: این مشکل با سرویس معمولی حل نمیشه و نیاز به تعویض لوله مویی و شستشوی سیستم داره. دستکاری لوله مویی بدون تجهیزات تخصصی (مثل دستگاه هالوژن یا نیتروژن) ممکنه کل سیستم رو خراب کنه.پیشنهاد میکنم از خدمات آیپی امداد استفاده کنی تا تکنسین متخصص دستگاه رو دقیق بررسی و تعمیر کنه 👨🔧
سلام خسته نباشید لطفا اگه میشه یه لیست از لوله مویی های مناسب برای کولر ها و اندازه ی قطر و طول مناسب برای هر کولر رو بزارید باتشکر
سلام و درود مطلب مفیدی بود.سوال از دوستان آپی امداد لطفا پاسخ بدید من یه کولر ۳۸۰۰۰ با موتور cr۴۷ دارم که موتور سوخته الان بایک cr42 جایگزین کردم سایز لوله مویی قبلی و طولش رو نمیدونم الآن میخوام از لوله ۰۹۰ و طول ۸۵ سانتیمتر استفده بکنم آیا مشکلی هست لطفا راهنمایی کنید ممنون
درود یونس عزیز 😌🔍 این کاری که انجام دادی (تعویض کمپرسور CR47 با CR42 و بعد تغییر لوله مویی) خیلی حساسه و مستقیم روی ظرفیت سرمایش و فشار سیستم تاثیر میذاره:⚙️ کمپرسور CR42 معمولا ظرفیت پایینتری نسبت به CR47 داره ❄️ لوله مویی ۰.۹۰ با طول ۸۵ سانت ممکنه برای این ترکیب دقیق تنظیم نشده باشه 🧯 اگر لوله مویی کوتاه یا قطرش نامناسب باشه → سرمایش کم و فشار بالا میره 💡 اگر بیش از حد بلند یا باریک باشه → یخزدگی و افت شدید راندمان ⚠️ اختلاف ظرفیت کمپرسور جدید با قبلی باعث بهم خوردن طراحی سیکل شدهراهکار: 🔁 بهتره اول بدون تغییر دوباره سیستم رو وکیوم و شارژ اصولی کنی 📌 اگر امکانش هست از جدول سازنده یا کولر مشابه با کمپرسور CR42 مقدار لوله مویی رو الگو بگیر ❄️ بعد از راهاندازی، حتما آمپر کمپرسور و دمای لوله برگشت رو چک کن 🔧 اگر لوله مویی قبلی سالم بوده، بهترین کار اندازهگیری همون و نزدیکسازی به اونه نه تغییر حدسی ⚡️ حتما سیستم باید دقیق وکیوم بشه، وگرنه هر محاسبهای هم اشتباه در میاد⚠️ تعویض کمپرسور با مدل ضعیفتر بدون طراحی مجدد لوله مویی و شارژ گاز، باعث میشه دستگاه یا خوب خنک نکنه یا دائم تحت فشار کار کنه.
با سلام و درود فراوان استاد به طور کلی برای تعویض لوله مویی برای تمام کمپروسرها از چه روشی برای سایز و اندازه استفاده کرد من تازه واردم فتی حرفه ای هم رفتم
درود منصور عزیز 😌برای تعویض لوله مویی، فرمول جادویی و یکسانی برای همه کمپرسورها وجود نداره، اما روشهای استاندارد و علمی هست که باید رعایت کنی:✅ روشهای تعیین سایز و طول:🔍 روش جایگزینی (سادهترین و رایج): اگر لوله قدیمی سالمه و فقط گرفتگی داره، طول و قطر دقیق همون لوله رو بردار و با همون مشخصات جدید بذار. این بهترین روشه چون سازنده قبلی سایز رو بر اساس سیستم انتخاب کرده. اگر لوله پاره شده، از روی لولهی سالم (مثلاً در یخچالهای دوقلو) طول رو اندازه بگیر.💡 روش محاسبه بر اساس ظرفیت (تخمینی): یخچال فریزر معمولی: قطر ۱.۵ تا ۲ میلیمتر، طول ۲ تا ۴ متر. کولر گازی ۱۲۰۰۰ (۱۲ هزار): قطر ۱.۵ میلیمتر، طول ۱۰ تا ۱۵ متر (معمولاً لولهای با قطر کمتر و طول بیشتر). کولر گازی ۲۴۰۰۰ (۲۴ هزار): قطر ۲ تا ۲.۵ میلیمتر، طول ۸ تا ۱۲ متر. نکته: این اعداد تقریبی هستند و باید با تست فشار نهایی چک بشن.✅ روش تست فشار (حرفهای): لوله جدید رو وصل کن، سیستم رو خلا کن و گاز بزن. اگر فشار پایین (مکش) خیلی کم شد، لوله باریکتر یا بلندتر از حد مجازه (گیرایی زیاد). اگر فشار پایین خیلی بالا رفت، لوله ضخیمتر یا کوتاهتر از حد مجازه (جریان زیاد). باید طول لوله رو کم و زیاد کنی تا فشار به محدوده استاندارد (مثلاً ۰.۵ تا ۰.۸ بار برای نئون یا R134a) برسه.✅ نکات مهم: همیشه از لوله مویی مس خالص و بدون زنگزدگی استفاده کن. قبل از لحیمکاری، داخل لوله رو با سیم نازک تمیز کن تا براده نداشته باشه. حتما از نیتروژن هنگام لحیمکاری استفاده کن تا داخل لوله اکسید نشه.
سلام.نظرتون راجع به استفاده از اوریفس بجای لوله مویی چیه ؟
درود امین عزیز 😌استفاده از اوریفیس به جای لوله مویی اصولی نیست و توصیه نمیشه: ⚡️ اوریفیس و لوله مویی افت فشار متفاوتی ایجاد میکنن 📏 قطر و طول لوله مویی دقیقا برای ظرفیت سیستم محاسبه شده 🔄 اوریفیس معمولا در سیستمهای بزرگتر یا با شیر انبساط استفاده میشه🔍 اگه لوله مویی فعلی مشکل داره: ✅ قطر و طول دقیق لوله مویی فعلی رو پیدا کن ✅ از همون مشخصات برای تعویض استفاده کن
درود فراوان.یه سوال دیگه طول لوله مویی رو میشه با مقدار فشار اندازه کرد یا همون فرمول رو باید بکار برد ؟
درود امین عزیز 😌🔧 فشار به تنهایی کافی نیست: ⚡️ فشار بالا و پایین فقط نشون میده سیستم درست کار میکنه یا نه 📏 برای محاسبه طول باید از فرمول و جداول استفاده کنی🔧 فرمول و پارامترهای مهم: ✅ قطر داخلی لوله مویی ✅ طول لوله ✅ نوع و وزن مبرد ✅ ظرفیت سیستم (BTU)🔍 نکته عملی: اگه لوله مویی فعلی رو داری و میخوای عوضش کنی: ✅ قطرش رو اندازه بگیر ✅ طولش رو اندازه بگیر ✅ از جداول استاندارد برای همون ظرفیت استفاده کن⚠️ لوله مویی رو با فشار اندازهگیری نمیکنن — بلکه با میکرومتر قطر داخلی و متر طول رو چک میکنن
سلام کولر دارم که رادیاتورش یسمت سرد میشود ویه سمت خشک میمونه چرا کولر هایسنسس هستش ۳۰هزار
درود حمزه عزیز 😌سرد شدن یک طرف و خشک ماندن طرف دیگر رادیاتور، نشانهی مشکل در گردش گاز یا کمبود اونه: 🔧 کمبود گاز مبرد که باعث میشه گاز در نصف اول مسیر تبخیر بشه و به بقیه نرسه 🔧 خرابی پمپ یا کمپرسور که فشار کافی برای گردش گاز در تمام لولهها رو نداره 🔧 کیپ شدن قسمتی از مسیر یا انسداد در لولههای مویی ⚠️ نشتی گاز در قسمتهای پایینی رادیاتورراهکار: ✅ فشار کمپرسور و گاز رو با مانومتر چک کن، اگر پایین بود باید شارژ بشه ✅ لولههای مسی رو چک کن که دچار نشتی یا له شدگی نشده باشن ✅ اگر یک طرف خیلی سرد و یخ میزنه و طرف دیگه ولرمه، احتمالا گازش کمهاگه با شارژ گاز درست نشد، بهتره از خدمات آی پی امداد استفاده کنی تا تکنسین متخصص کمپرسور و مسیر گاز رو دقیق بررسی و تعمیر کنه 👨🔧
سلام کولر ۱۸هزار ایوولی گاز ۴۱۰ ،لوله مویی تعویض کردم سایز ۰۶۵ گذاشتم و فشار قبل از مویی ۵۵ ثابت تنظیم کردم، شارژ گاز هم وزنی انجام دادم ولی فشار برگشت ۱۷۰ هست و بعد از ۱۰ دقیقه اورلود میکنه میشه راهنمایی کنید سایز مویی و فشار قبل از مویی رو چقدر بزارم ؟ کمپرسورGMCC مدل KSF205V1UETH
درود محسن عزیز ?مشکلی که میگی بیشتر مربوط به انتخاب نادرست سایز لوله مویی و عدم تطابق با ظرفیت و نوع کمپرسور هست. • برای کولر ۱۸هزار با گاز R410 و کمپرسور GMCC، لوله مویی سایز ۰۶۵ کمی بزرگه و باعث میشه مبرد درست متعادل نشه. نتیجهش: بالا رفتن فشار برگشت (۱۷۰ psi) و اورلود کردن کمپرسور بعد چند دقیقه ?. • فشار قبل از مویی هم اگه ۵۵ ثابت باشه، یعنی سیکل در حالت بالانس نیست.راهحل ?• برای کولر ۱۸هزار R410 معمولا لوله مویی سایز ۰۵۷ یا نهایتا ۰۶۰ مناسبه، طولش هم باید دقیق تنظیم بشه (نه زیاد کوتاه و نه خیلی بلند). • فشار مکش (ساکشن) باید حدود ۱۱۰ تا ۱۳۰ psi باشه (بسته به دمای محیط). • فشار کندانس هم در حالت کار عادی باید حدود ۳۸۰ تا ۴۲۰ psi باشه. • بعد از اصلاح سایز مویی، حتما شارژ گاز رو وزنی دقیق طبق پلاک دستگاه انجام بده. • اورلود زدن نشونه اینه که کمپرسور تحت فشار زیادیه → یا گاز زیاد برگشته، یا مویی دبی مناسب نداره.? پیشنهاد: یه سایز ریزتر (۰۵۷) تست کن، فشار ساکشن رو روی ۱۲۰ تنظیم کن، احتمال زیاد مشکل اورلود حل میشه.
سلام ابتدا کل سیکل را شستشو دهید هم کندانسور و هم پنل و هم لوله ارتباطی دوم لوله مویی ۰۵۹ به اندازه ۶۰ سانت استفاده کنید سوم اگه سرد و گرم هست باید شیر مخلوط را یا حذف یا تعویض کنید....
با سلام. مثلا ی اسپیلت فشار کمپرسورش ضعیف شده یا کنداستورش ضعیف شده برای جبران این وضعیت باید لوله مویی رو تغییر بدیم. نظر شما اینه قطر لوله مویی رو کمتر یا بیشتر کنیم؟؟؟
درود محمد عزیز ?وقتی کمپرسور یا کندانسور ضعیف میشه، کل سیکل تبرید تحت فشار درست کار نمیکنه. بعضیها فکر میکنن با تغییر لوله مویی میشه جبران کرد، اما واقعیت اینه که لوله مویی فقط وظیفه کنترل جریان مبرد و افت فشار رو داره، نه جبران ضعف قطعات اصلی. اگه لوله مویی رو تغییر بدی، ممکنه فشار بالا/پایین غیر نرمال بشه و در نهایت هم بازده دستگاهت کمتر بشه یا حتی کمپرسور بیشتر تحت فشار قرار بگیره.? راهحل:• اگه کمپرسور ضعیفه ? باید بررسی بشه که کمگاز بودن، اورلود، یا داغ کردن سیمپیچها دلیلش هست یا نه. • اگه کندانسور مشکل داره ? تمیزکاری پرهها و سلامت فن خیلی تاثیرگذاره. • تغییر لوله مویی بیشتر راهحل غیر اصولی و موقتی هست. قطر کمتر جریان مبرد رو محدود میکنه و فشار بالا میره، قطر بیشتر هم باعث میشه خنککنندگی درست انجام نشه.✅ بهترین کار اینه که به جای دست بردن توی لوله مویی، مشکل اصلی (یعنی کمپرسور یا کندانسور) بررسی و رفع بشه تا سیستم عمر بیشتری کنه. بهت پیشنهاد میکنم بذاری تکنسین متخصص آی پی امداد دستگاه رو دقیق تست کنه تا الکی خرج اضافه یا آسیب به سیستم نزنی ??
