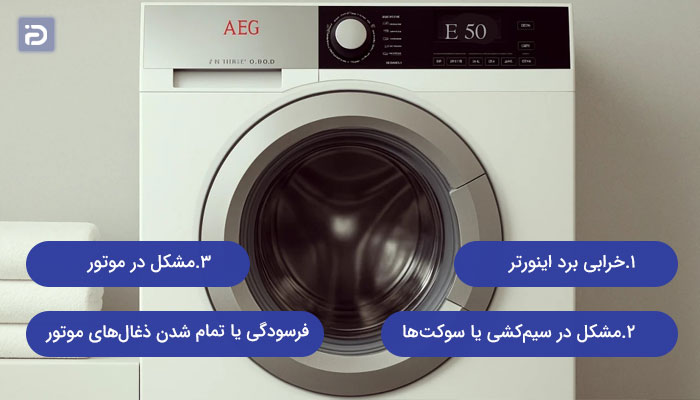

ارور e50 لباسشویی آاگ

1. فرسودگی یا تمام شدن زغال موتور (در موتورهای یونیورسال)
2. خرابی تاکو (سنسور تشخیص سرعت موتور)
3. قطعی یا اتصالی سیم‌کشی و سوکت‌های موتور
4. خرابی برد الکترونیکی یا مدار درایو موتور
5. گیرپاژ بلبرینگ دیگ یا موتور
6. گیر کردن دیگ به دلیل بار بیش از حد یا وجود جسم خارجی

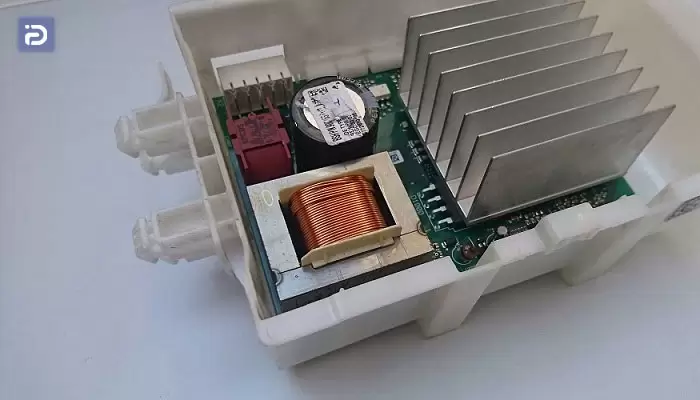

7. خرابی برد اینورتر

• با دست دیگ را بچرخانید، اگر دیگ آزادانه بچرخد، اما به محض شروع برنامه صدای کلیک یا وزوز از آن شنیده شود و دیگ نچرخد، احتمالا زغال‌ها فرسوده شده‌اند،
• اگر موتور چند بار برای راه‌اندازی در ابتدای شستشو تلاش کند، اما موفق نشود، احتمالا زغال‌ها فرسوده شده باشند.

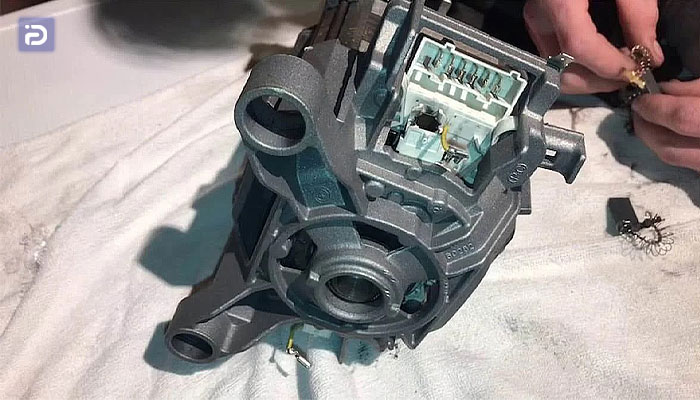

1.1 دسترسی به زغال موتور

• دوشاخه لباسشویی را از برق بکشید و شیر ورودی آب را ببندید،
• لباسشویی را از دیوار فاصله دهید و پنل پشتی را با باز کردن پیچ‌ها از دستگاه جدا کنید،
• تسمه را از روی پولی دیگ و موتور پایین آورده و سوکت‌های موتور را جدا کنید،
• پیچ‌های نگهدارنده موتور را باز کنید و آن را با هر دو دست به سمت بیرون بکشید،
• در دو طرف بدنه موتور و داخل نگهدارنده‌های پلاستیکی زغال‌های موتور تعبیه شده‌اند.

1.2 شناسایی زغال‌ها

• زغال‌ها به شکل قطعات مستطیلی از کربن ساخته می‌شوند،
• هر زغال به وسیله یک فنر به کلکتور موتور فشار داده می‌شود و معمولا در دو طرف موتور و روبه‌روی هم قرار می‌گیرند.

1.3 بررسی زغال موتور

• زغال را خارج کنید و آن را مورد بررسی قرار دهید،
• اگر طول هر زغال از 10 تا 15 میلی‌متر کمتر باشد، لبه‌های زغال سوخته یا شکسته باشند، باید آن‌ها را تعویض کنید،
• فنر پشت زغال را هم مورد بررسی قرار دهید و مطمئن شوید خاصیت ارتجاعی خود را از دست نداده باشد.

1.4 تعویض زغال

• اگر محفظه نگه‌دارنده زغال با گرد و غبار کربنی اشباع شده باشد، باید آن را تمیز کنید،
• در غیر این صورت زغال قابل تعمیر نیست و باید تعویض شود،
• پس زغال‌های جدید و هم‌مدل قبلی تهیه نمایید،
• زغال‌ها را در همان جهت قبلی نصب کرده و سپس دستگاه را مونتاژ کنید.

• هردو زغال باید به صورت همزمان با هم عوض شوند تا تعادل دستگاه بهم نخورد،
• ضمن اینکه بعد از تعویض زغال‌ها اگر دستگاه را روشن کنید، ممکن است صدای ساییدگی خفیفی در چند دقیقه ابتدایی حرکت دیگ به گوش برسد که طبیعی است و نشان می‌دهد زغال‌ها آب‌بندی می‌شوند.

• اگر موتور چند لحظه چرخش خود را شروع کرده و بعد از آن متوقف می‌شود یا سرعت دیگ به شکل نامنظمی تغییر پیدا کند، احتمالا سنسور تاکو خراب است،
• همچنین اگر موتور قادر نباشد که هنگام خشک‌کن به دور تند وارد شود، باید هرچه سریع‌تر سنسور تاکو را مورد بررسی قرار داد.

2.1 دسترسی به سنسور تاکو

• برق لباسشویی را قطع کرده و پنل پشتی آن را باز کنید،
• تسمه را از روی پولی موتور و دیگ بیرون آورده و موتور را باز کنید،
• تاکو درست در انتهای محور موتور و پشت آن قرار گرفته است،

2.2 شناسایی سنسور تاکو

• تاکو یک قطعه حلقه‌ای یا دایره‌ای کوچک است،
• این سنسور از دو سیم متصل به یک سوکت برخوردار است،
• روی انتهای شفت موتور هم قرار می‌گیرد.

2.3 بررسی سنسور تاکو

• سوکت سنسور را از نظر شل بودن یا اکسیدشدگی مورد بررسی قرار دهید،
• مولتی‌متر را روی حالت اندازه‌گیری مقاومت تنظیم کنید و مقاومت بوبین را به کمک آن اندازه بگیرید،
• اگر مقاومت بوبین سنسور مدار باز یا صفر باشد، تاکو خراب است،
• آهنربای تاکو هم باید از نظر شکستگی یا ترک‌خوردگی مورد بررسی قرار گیرد.

2.4 تعمیر یا تعویض تاکو

• اگر تنها سوکت‌ها یا سیم‌ها شل و اکسید شده باشند، می‌توانید با محکم کردن و تمیز کردن آن‌ها با اسپری خشک کنتاکت، مشکل را حل کنید،
• اما درصورتی که بوبین یا آهنربای سنسور معیوب باشد، باید این قطعه تعویض گردد،
• سوکت سنسور تاکو را جدا کرده و پیچ یا خار نگهدارنده آن را باز کنید،
• تاکوی جدید را در همان محل قبلی نصب کرده و سوکت را به آن وصل کنید،
• در پایان لباسشویی را به همان ترتیبی که باز کرده‌اید، مونتاژ نمایید و عملکرد دستگاه را بررسی نمایید.

• درصورتی که دستگاه گاهی کار کند و گاهی ارور نشان دهد، ممکن است در سیم‌کشی قطعی متناوب وجود داشته باشد،
• اگر آثار سوختگی یا بوی سیم داغ از پشت دستگاه به مشام برسد، سیم‌کشی دستگاه باید مورد بررسی قرار دهید.

3.1 دسترسی به سیم‌کشی

• دستگاه را از برق بکشید و شیر ورودی آب را ببندید،
• لباسشویی را از دستگاه فاصله دهید و پنل پشتی را باز کنید،
• مسیر دسته سیم بین برد و موتور را بررسی نمایید،
• دسته سیم موتور چند سیم رنگی است،
• یک سر این دسته سیم‌ها به موتور و سر دیگر آن به برد اصلی وصل می‌شود.

3.2 بررسی سیم‌ها

• سیم‌ها را از نظر علائم ظاهری مانند پارگی، سوختگی و له شدن بررسی نمایید،
• سوکت‌های شل و اکسید شده را شناسایی نمایید،
• دو سر هر سیم را با مولتی‌متری که روی تست پیوستگی تنظیم شده، تست کنید.

3.3 تعمیر سیم‌کشی‌ها

• محل قطعی سیم‌کشی‌ها را با سیم هم‌سطح جایگزین کنید،
• با استفاده از وارنیش حرارتی محل اتصال سیم‌ها را عایق کنید،
• سوکت‌های اکسید شده را تعویض یا با اسپری خشک کنتاکت تمیز کنید،
• اگر آسیب گسترده باشد، باید کل دسته سیم با نمونه اصلی جایگزین شود،
• مراقب باشید که مسیر عبور را مانند نمونه اولیه ببندید.

• اگر موتور واکنشی نداشته باشد و آبگیری یا دیگر بخش‌های دستگاه درست انجام شده باشند، ممکن است برد خراب باشد،
• برای چند دقیقه دستگاه را از برق بکشید و 5 یا 10 دقیقه صبر کنید، در این صورت ممکن است برخی از خطاهای موقت برد برطرف گردد.
