آموزش تعویض سنسور یخچال فریزر

دیدگاه و تجربیات شما برای ما ارزشمند است!

شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله آموزش تعویض سنسور یخچال فریزر به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.

مشاوره آنلاین

خرابی هریک از سنسورهای یخچال فریزر می‌تواند باعث اختلال در تنظیم دما، افزایش مصرف انرژی، ایجاد برفک و حتی خرابی مواد غذایی شود. در این مقاله از آی پی امداد، روش صحیح تست و تعویض انواع سنسور یخچال فریزر را آموزش می‌دهیم. چنانچه قادر به انجام این کار نیستید، می‌توانید با شماره 02191003098 و 02158941 تماس گرفته و از خدمات تعمیر یخچال در این مجموعه بهره‌ مند شوید.

چنانچه سوالی در زمینه آموزش تعویض سنسور یخچال فریزر خود دارید، می‌توانید در بخش دیدگاه های همین مقاله مطرح کنید تا متخصصین آی پی امداد در سریع ترین زمان به آنها پاسخ دهند.

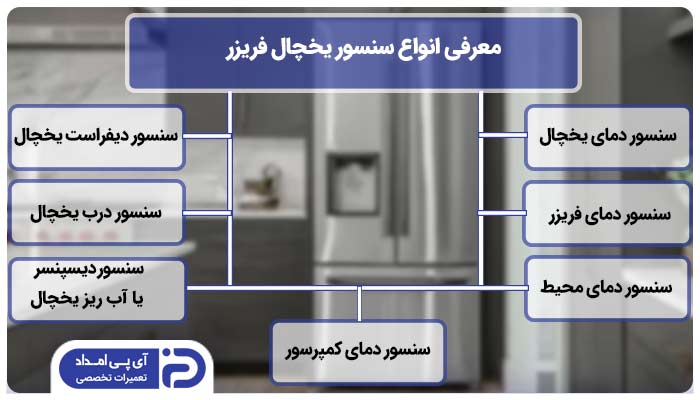

معرفی انواع سنسور یخچال فریزر

در یخچال‌ فریزرهای مدرن، سنسورها (حسگرها) نقش مهمی در کنترل عملکرد صحیح دستگاه، حفظ دما، کاهش مصرف انرژی و جلوگیری از یخ‌زدگی یا گرمای بیش از حد دارند. انواع مختلفی از سنسورها در این دستگاه‌ها استفاده می‌شود که هرکدام وظیفه خاصی دارند:

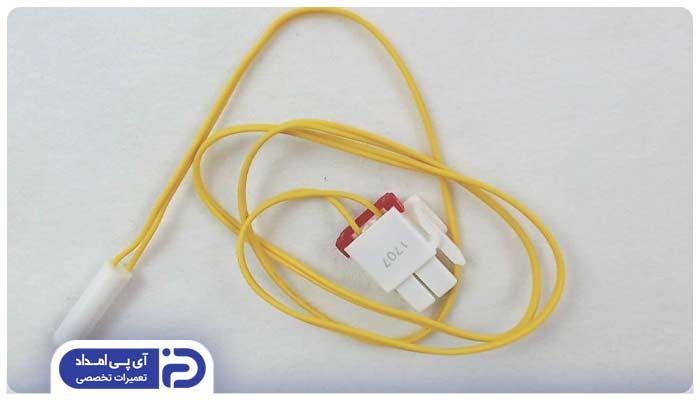

1. سنسور دمای یخچال

• این سنسور داده‌های مربوط به دمای فضای داخلی را به برد الکترونیکی ارسال می‌کند.
• بر اساس این داده‌ها، برد تصمیم می‌گیرد کمپرسور، دمپر یا فن داخلی را روشن یا خاموش کند.
• در صورت خرابی این سنسور، دمای یخچال ممکن است خیلی پایین آمده و مواد غذایی یخ بزنند یا برعکس، کاملا گرم بماند.

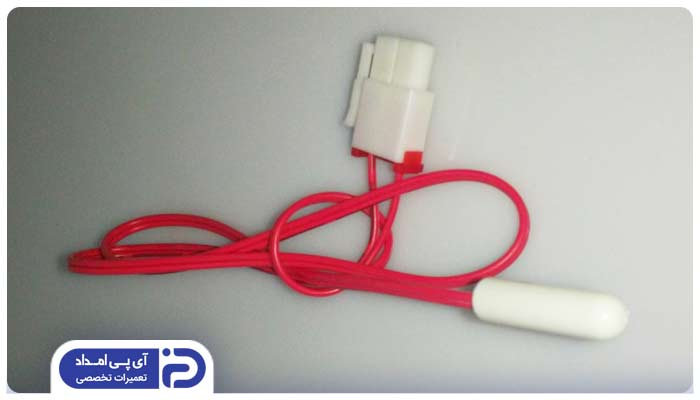

2. سنسور دمای فریزر

• سنسور دمای فریزر وظیفه دارد دمای واقعی فضای فریزر را تشخیص داده و برای حفظ دمای مطلوب (مثلا منفی 18 درجه سانتی‌گراد) فرمان‌های لازم را به برد ارسال کند.
• در صورتی‌ که این سنسور معیوب شود، فریزر یا بیش از حد سرد می‌شود یا توانایی انجماد کامل را از دست می‌دهد.

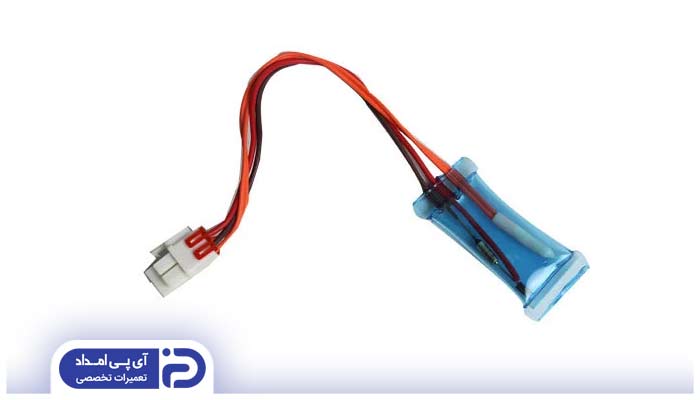

3. سنسور دیفراست

• در مدل‌های نوفراست یا ضدبرفک، سنسور دیفراست یخچال نقش بسیار مهمی دارد.
• زمانی که روی اواپراتور یخ تشکیل می‌شود، این سنسور دمای کویل را بررسی می‌کند.
• اگر دما خیلی پایین بیاید (نشانه یخ‌ زدگی)، سنسور فرمان فعال‌سازی المنت دیفراست را صادر می‌کند.
• پس از ذوب شدن یخ، سنسور دوباره دما را بررسی کرده و در صورت رسیدن به دمای مشخص، المنت را خاموش می‌کند.

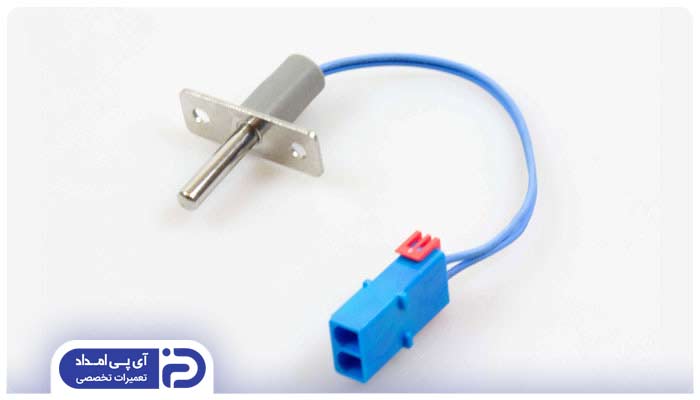

4. سنسور دمای محیطی

• سنسور محیطی در یخچال‌های دیجیتال و اینورتر دار استفاده می‌شود.
• اطلاعات این سنسور کمک می‌کند تا سیستم کنترل مرکزی بتواند عملکرد کمپرسور و فن‌ها را بر اساس شرایط محیطی (مثلا هوای گرم تابستان یا سرد زمستان) تنظیم کند.
• این کار باعث کاهش مصرف برق و افزایش عمر کمپرسور می‌شود.

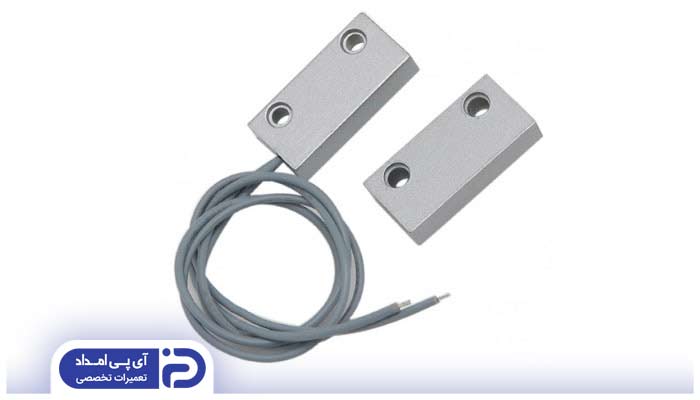

5. سنسور درب یخچال

• سنسور درب یکی از اجزای ضروری در یخچال‌های مدرن است. این سنسور در دو نوع مغناطیسی یا نوری (اپتیکال) عرضه می‌شود.
• در صورت باز ماندن درب، این سنسور باعث فعال شدن آلارم، خاموش شدن فن گردش هوا و توقف تولید یخ (در مدل‌هایی که مجهز به یخساز هستند) می‌شود.

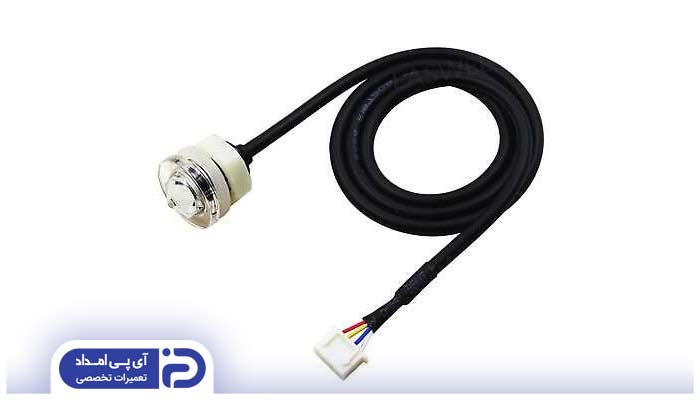

6. سنسور یخساز یا آبریز

• در یخچال‌های دارای یخساز یا آبریز هوشمند، این سنسور سطح یخ یا سطح آب موجود را کنترل می‌کند.
• اگر یخساز پر شود یا مخزن آب خالی باشد، این سنسور فرمان توقف عملیات مربوطه را صادر می‌کند تا از کار بیهوده یا سرریز جلوگیری شود.

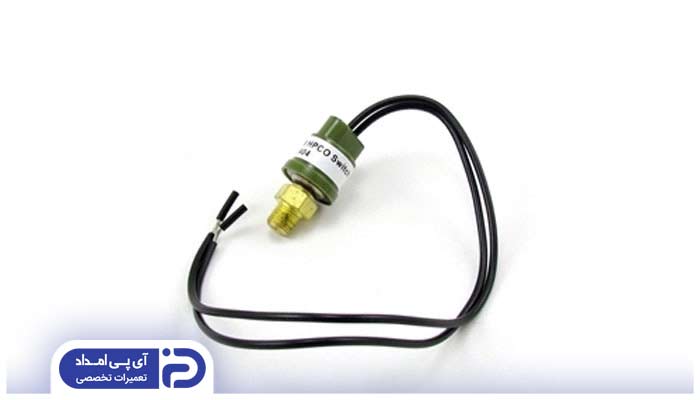

7. سنسور دمای کمپرسور

• در یخچال‌های اینورتر و هوشمند، این سنسور نقش مهمی در محافظت از کمپرسور ایفا می‌کند.
• اگر دمای کمپرسور بیش از حد مجاز بالا رود (نشانه فشار کاری زیاد یا خرابی گردش گاز)، این سنسور کمپرسور را خاموش کرده یا سرعت آن را کاهش می‌دهد تا از سوختن یا آسیب جدی جلوگیری شود.

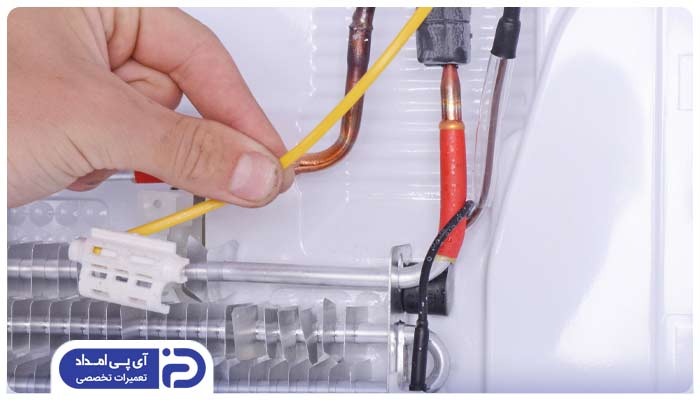

8. سنسور اواپراتور یخچال

• برخی یخچال‌ها دارای اواپراتور اختصاصی برای بخش یخچال هستند.
• این سنسور دمای کویل یخچال را کنترل می‌کند تا یخ‌زدایی در زمان مناسب انجام شود و سرمایش دقیق و بدون رطوبت اضافی در کابین حفظ شود.
• همچنین به بهبود پایداری دما و جلوگیری از تشکیل برفک کمک می‌کند.

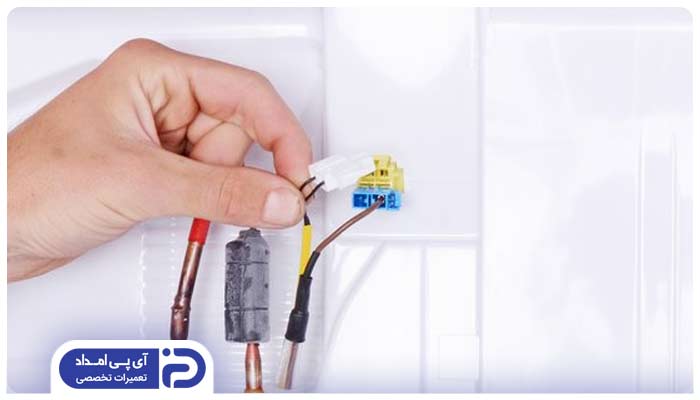

محل قرارگیری انواع سنسور یخچال

سنسورها در یخچال فریزرهای امروزی نقش حیاتی در کنترل دما، جلوگیری از خرابی، بهینه‌سازی عملکرد سیستم سرمایش و کاهش مصرف انرژی دارند. در جدول زیر محل نصب انواع سنسورهای تعبیه شده در یخچال فریزر را مورد بررسی قرار می دهیم.

علت خرابی سنسور یخچال فریزر

سنسورهای یخچال فریزر معمولا از نوع NTC هستند و نقش حیاتی در کنترل دما، مدیریت یخ‌زدایی، عملکرد کمپرسور و جلوگیری از آسیب به اجزای داخلی دارند. هرگونه اختلال در عملکرد این سنسورها می‌تواند باعث بروز ارورها، سرمایش نادرست، یا عملکرد غیرعادی سیستم شود. در ادامه به مهم‌ترین علل خرابی آن‌ها اشاره می‌شود:

1. نوسانات برق و شوک الکتریکی

• یکی از شایع‌ترین عوامل آسیب به سنسورها، نوسان شدید برق یا شوک ناگهانی به برد اصلی است.
• این اتفاق ممکن است باعث سوختن یا نیم‌سوز شدن مدار داخلی سنسور یا ایجاد اختلال در مقادیر اهمی آن شود.
• سنسور مقدار مقاومت غیرواقعی به برد ارسال می‌کند و عملکرد سیستم مختل می‌شود.

2. گرمای بیش از حد یا سرمای شدید

• سنسورهایی که مستقیما با اواپراتور، کمپرسور یا جریان هوای داغ تماس دارند (مثل سنسور دیفراست یا کمپرسور)، اگر در معرض گرمای مداوم و بیش از حد قرار بگیرند، ساختار مقاومت داخلی آن‌ها دچار تغییر دائمی می‌شود.
• سنسور دیگر به‌ درستی به تغییرات دما واکنش نشان نمی‌دهد.

3. نفوذ رطوبت، بخار یا یخ‌ زدگی داخل سنسور

• در صورت آب‌بندی نامناسب یا شکستگی قاب سنسور، ممکن است رطوبت یا بخار به داخل بدنه سنسور نفوذ کرده و باعث زنگ‌زدگی یا اتصال کوتاه شود.
• در نواحی اواپراتور، انجماد بیش از حد نیز می‌تواند به بدنه سنسور فشار وارد کند.
• سنسور از کار می‌افتد یا مقدار اهم آن به‌ شدت نوسان دارد.

4. ضربه مکانیکی یا نصب نادرست

• در مواردی که سنسور هنگام نصب یا جابجایی دستگاه ضربه ببیند (مثلا در حمل‌ونقل یا تعمیرات)، ممکن است پایه‌ها یا سیم‌کشی داخلی آن آسیب ببیند.
• همچنین بستن بیش‌ازحد گیره روی سنسور، ممکن است بدنه حساس آن را خرد کند.
• در این شرایط سنسور قطع می‌شود یا اتصالات داخلی آن دچار شکستگی می‌گردد.

5. اتصال ناقص یا قطعی در سیم‌کشی و سوکت‌ها

• گاهی خرابی مربوط به خود سنسور نیست بلکه ناشی از شل شدن سوکت، قطع شدن سیم، سولفاته شدن کانکتور یا قطعی در مسیر برد تا سنسور است.
• برد سیگنال اشتباه یا عدم پاسخ از سنسور دریافت می‌کند، که معادل با خرابی محسوب می‌شود.

6. استفاده از سنسور غیراستاندارد یا جایگزین نامناسب

• در صورت تعویض سنسور با قطعه‌ای که مقدار اهم یا حساسیت دمایی متفاوت دارد (مثلاً 5kΩ به جای 10kΩ)، ممکن است به‌ظاهر نصب درست انجام شود ولی سنسور عملکرد صحیح نداشته باشد.
• در این حالت خطای دمایی یا ارورهای مکرر در دستگاه دیده می‌شود.

7. خرابی یا اختلال در برد اصلی دستگاه

• در برخی موارد، خرابی ظاهری سنسور ناشی از ایراد در برد اصلی یا برد اینورتر است. در این حالت برد قادر به خواندن مقدار صحیح مقاومت نیست.
• کاربر یا تعمیرکار به اشتباه تصور می‌کند سنسور معیوب است، در حالی‌که برد ایراد دارد.

8. استهلاک طبیعی به‌ مرور زمان

• مانند هر قطعه الکترونیکی دیگر، سنسورهای یخچال نیز به‌ مرور زمان و به‌ویژه پس از چند سال عملکرد مداوم، دقت اولیه خود را از دست می‌دهند.
• حتی بدون خرابی واضح، سنسور دچار خطای اندازه‌گیری یا واکنش کند به تغییر دما می‌شود.

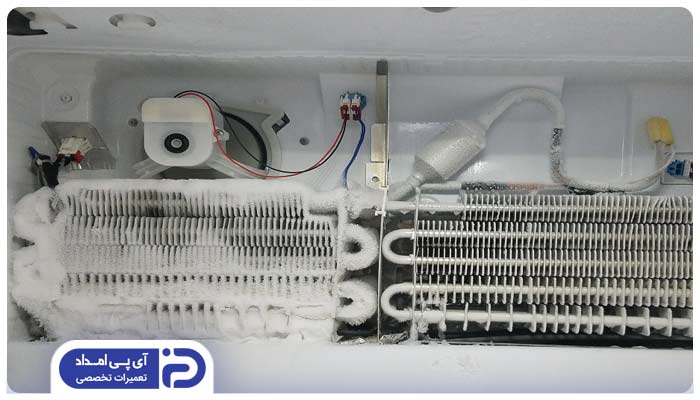

اگر سنسور یخچال خراب باشد چه میشود؟

سنسورهای یخچال فریزر وظیفه دارند مقدار دقیق دما یا وضعیت یک بخش خاص از دستگاه را به برد الکترونیکی (برد اصلی یا کنترلر اینورتر) گزارش دهند. اگر یکی از این سنسورها دچار خرابی، قطعی یا ارسال مقادیر اشتباه شود، عملکرد کلی سیستم به‌هم می‌ریزد و ممکن است اختلال‌های زیر ظاهر شود:

1. سرما بیش از حد یا سرمای ناکافی

اگر سنسور دمای یخچال یا فریزر خراب شود، دستگاه نمی‌تواند دمای واقعی را تشخیص دهد. در نتیجه:

• ممکن است کمپرسور بدون توقف کار کند و باعث یخ‌زدگی مواد غذایی، بدنه داخلی یا بسته شدن دریچه‌ها شود.
• یا ممکن است کمپرسور زودتر از موعد خاموش شود و دما به مقدار مورد نظر نرسد، در نتیجه مواد غذایی فاسد شوند.

2. توقف یا اختلال در فرآیند یخ‌ زدایی (دیفراست)

اگر سنسور دیفراست یا سنسور اواپراتور خراب شود:

• یخچال نمی‌تواند تشخیص دهد چه زمانی باید وارد سیکل دیفراست شود.
• در این حالت، روی کویل اواپراتور یخ می‌زند و جریان هوا مسدود می‌شود.
• عملکرد فن مختل می‌شود و به‌ تدریج دمای داخل بالا می‌رود یا نوسان پیدا می‌کند.

3. نوسان دما و عملکرد غیرمنظم

خرابی سنسور محیطی یا سنسور رطوبت باعث می‌شود:

• دستگاه نتواند شرایط محیطی را تشخیص دهد (مثلاً در فصل تابستان یا زمستان عملکرد درستی نداشته باشد).
• تنظیمات دمایی دستگاه نوسان دارد و دمای نمایش‌داده‌شده روی نمایشگر با دمای واقعی مطابقت ندارد.

4. روشن و خاموش شدن‌های پی‌درپی کمپرسور یا فن‌ها

در صورتی‌که سنسور دمای کمپرسور یا سنسور جریان هوا دچار اختلال شود:

• کمپرسور ممکن است به‌صورت متوالی و غیرعادی روشن و خاموش شود.
• برد تصور می‌کند دمای کمپرسور بالاست و از روی ایمنی آن را خاموش می‌کند، در حالی‌که واقعاً مشکلی وجود ندارد.
• یا بالعکس، کمپرسور داغ می‌شود و برد از آن بی‌خبر می‌ماند، که ممکن است منجر به آسیب جدی شود.

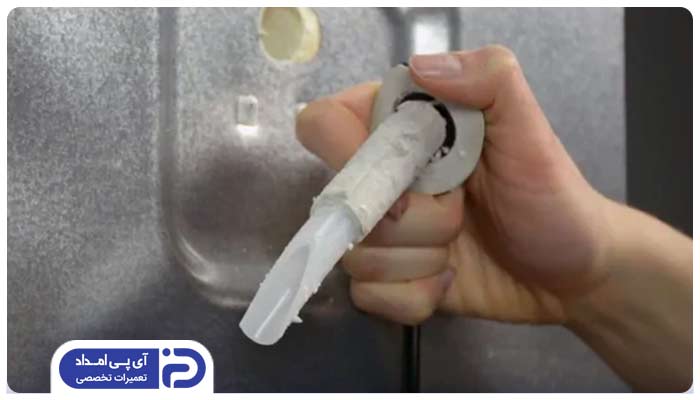

5. یخ نزدن آب در یخساز یا کار نکردن آن

اگر سنسور یخساز یا مخزن یخ خراب باشد:

• یخساز به‌درستی فعال نمی‌شود یا عملیات تشکیل یخ ناقص می‌ماند.
• ممکن است آب در قالب‌ها باقی بماند، نشت کند یا یخ تشکیل نشود.

6. ایجاد ارور در نمایشگر یا قفل شدن عملکرد دستگاه

بسیاری از یخچال‌ فریزرهای مدرن دارای سیستم تشخیص خودکار خطا هستند. وقتی سنسور خراب شود یا سیگنال نادرست بفرستد:

• برد اصلی خطا را تشخیص داده و کد ارور خاصی (مانند E1، E2، Fd، Er، t1، t2 و…) روی نمایشگر ظاهر می‌شود.
• در برخی مدل‌ها، سیستم به حالت ایمنی می‌رود و کارکرد اصلی متوقف می‌شود تا از آسیب بیشتر جلوگیری شود.

7. عملکرد نادرست فن‌ها و گردش هوا

• در صورت خرابی سنسور دمای اواپراتور یا سنسور درب فن‌ها ممکن است کار نکنند یا حتی پس از باز شدن درب، همچنان فعال بمانند.
• گردش هوای سرد به‌ درستی انجام نمی‌شود و بخش‌هایی از یخچال سردتر یا گرم‌تر از حالت معمول می‌مانند.

نحوه تست سنسور یخچال فریزر

در اکثر یخچال فریزرها، از سنسورهای NTC استفاده می‌شود؛ یعنی مقاومت آن‌ها با افزایش دما کاهش می‌یابد. این مقاومت معمولا در محدوده 5K تا 100K بسته به مدل سنسور و برند یخچال است.

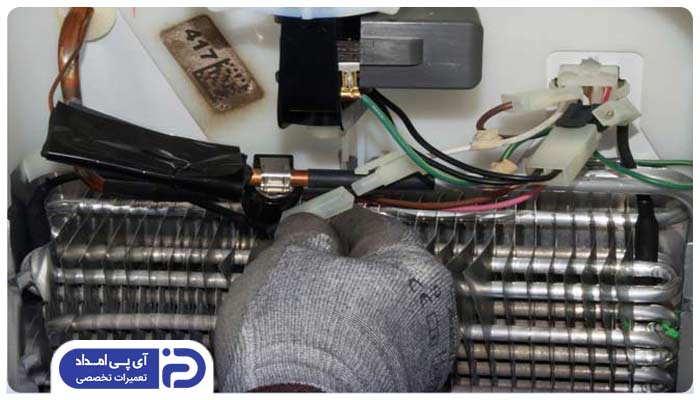

1. خارج کردن سنسور از مدار یخچال

• قبل از تست، سنسور باید کاملا از مدار الکترونیکی یخچال جدا شود، زیرا باقی‌ماندن در مدار، نتایج تست را نادرست می‌کند. برای این منظور:
• ابتدا یخچال را از برق بکشید تا ایمنی کامل برقرار شود.
• درب یخچال یا فریزر را باز کنید و محل قرارگیری سنسور را بیابید (بسته به مدل، ممکن است در اواپراتور، کابین فریزر، سقف یخچال یا روی لوله‌های دیفراست باشد).
• با احتیاط قاب پوششی سنسور را باز کرده و اتصالات آن را بررسی کنید.
• سوکت یا کانکتور دو سیمه سنسور را جدا کنید و مطمئن شوید که اتصال آن کاملاً قطع شده باشد.
• سنسور را از محل نصب بیرون بکشید، بدون آنکه سیم‌ها آسیب ببینند.

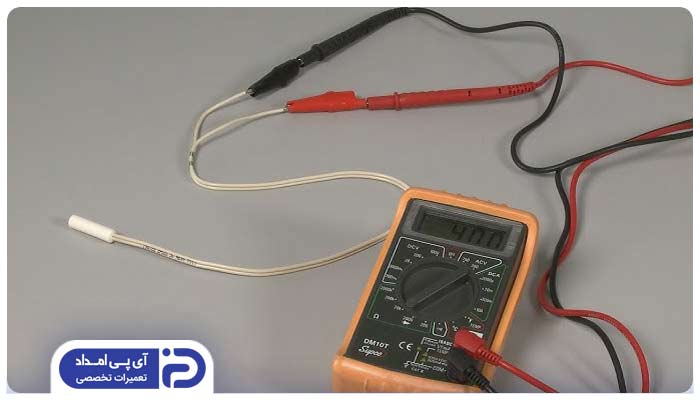

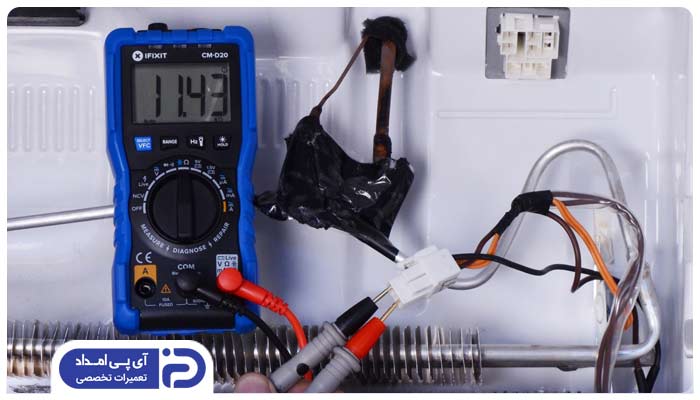

2. تست سنسور در دمای محیط

پس از جداسازی، تست اولیه در دمای محیط انجام می‌شود:

• مولتی‌متر را در حالت اندازه‌گیری مقاومت (Ω یا Ohm) قرار دهید.
• پراب‌های مولتی‌متر را به دو سر سیم سنسور متصل کنید.
• عدد نمایش‌ داده‌ شده را یادداشت نمایید.
• اکنون مقدار مقاومت خوانده‌ شده باید با مقدار پایه سنسور متناسب باشد. برای مثال:

اگر عددی بسیار کم (مثلا نزدیک به صفر) یا بسیار زیاد (بی‌نهایت) باشد، نشانگر اتصال کوتاه یا مدار باز است.

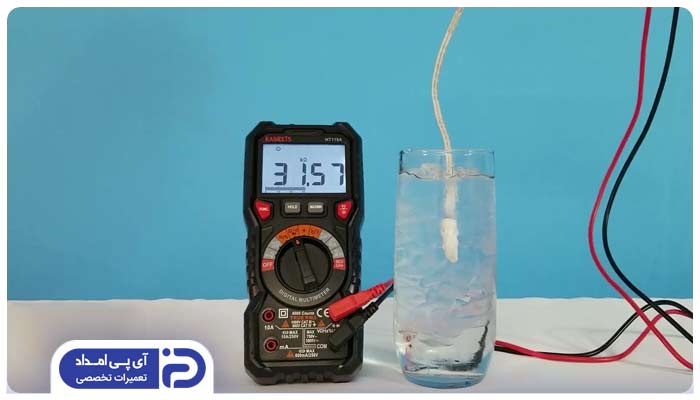

3. تست سنسور در دمای پایین

برای بررسی رفتار حرارتی سنسور، آن را در شرایط سرد قرار دهید:

• ظرفی از آب و یخ خرد شده آماده کنید.
• سنسور را به‌ مدت حداقل 3 دقیقه در این ترکیب قرار دهید تا دمای آن به صفر برسد.
• مجدداً مقاومت را با مولتی‌متر اندازه‌گیری کنید.
• در این حالت، اگر سنسور سالم باشد، مقدار مقاومت افزایش می‌یابد. مثلاً:

افزایش پیوسته و منطقی مقاومت در مقایسه با مقدار اولیه در دمای اتاق، نشانه عملکرد صحیح سنسور است.

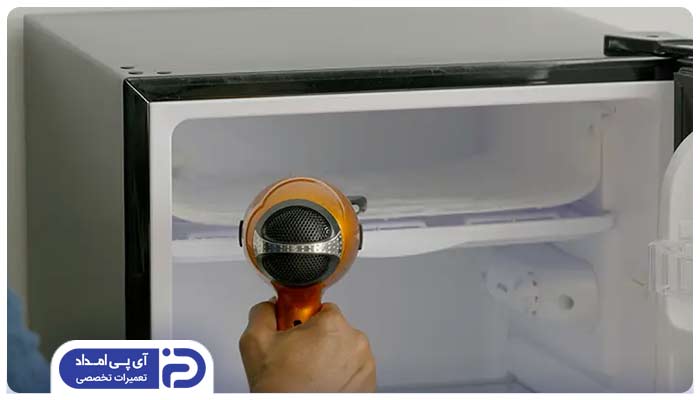

4. تست سنسور در دمای بالا (در صورت نیاز)

برای تکمیل آزمون حرارتی، می‌توانید عملکرد سنسور را در دمای بالا نیز بررسی کنید. برای این منظور:

• از سشوار، بخار آب یا لمس با انگشت گرم استفاده کنید (با احتیاط و به‌ مدت محدود)
• دما نباید از 50 تا 60 درجه سانتی‌گراد بالاتر برود، زیرا ممکن است سنسور آسیب ببیند.
• پس از گرم‌شدن سنسور، مقاومت را مجدداً اندازه بگیرید.
• در این حالت، مقاومت باید نسبت به مقدار اولیه کاهش یافته باشد. برای مثال:

در صورتی که مقدار مقاومت تغییر نکند یا عکس رفتار طبیعی باشد، سنسور معیوب است.

7. مقایسه نتایج با جدول دما-مقاومت استاندارد

• در صورت دسترسی به جدول رسمی تطابق دما با مقاومت، نتایج به‌ دست‌ آمده را با اعداد مرجع مقایسه کنید.
• اختلاف بیش از ±10% معمولا نشانه وجود مشکل در سنسور است.
• در نبود نمودار رسمی، مقایسه منطقی بین رفتار در دمای اتاق، دمای پایین و دمای بالا می‌تواند نتیجه‌گیری تقریبی ارائه دهد.

8. علائم خرابی در حین تست سنسور

برخی نشانه‌های واضح خرابی سنسور در هنگام تست عبارت‌اند از:

• مقدار مقاومت صفر (اتصال کوتاه): نشان می‌دهد که مقاومت داخلی از بین رفته.
• مقدار بی‌نهایت (مدار باز): مدار داخلی سنسور قطع شده است.
• عدم تغییر مقاومت در برابر تغییر دما: نشان‌دهنده گیرکردن یا تخریب نیمه‌هادی داخلی سنسور.
• رفتار غیرخطی یا معکوس: سنسور معیوب است یا از نوع اشتباه استفاده شده.

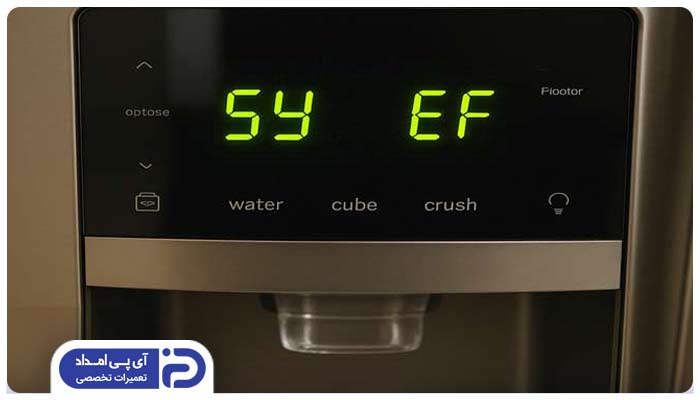

معرفی خطاهای سنسور یخچال فریزر

یخچال فریزرهای جدید به گونه ای طراحی شده اند که تمام اشکالات خود را با مشخص کردن ارورهایی بر روی صفحه نمایش نشان می دهند. مطمئنا برای این که این خطاها را برطرف نمایید باید با Error های آن آشنا شوید. به همین دلیل نیز در این بخش قصد داریم به معرفی خطاهای سنسور یخچال فریزر بپردازیم. نکته ای که در مورد کدهای خطا وجود دارد، این است که در هر برندی از یخچال فریزرها این کدها متفاوت است. اما خطاهایی که در این بخش معرفی می شود، معمولا در اکثر یخچال فریزرها مشترک هستند:

• 1E: خطای سنسور محیطی فریزر
• 2E: خطای سنسور محیطی یخچال
• 4E: خطای سنسور دیفراست فریزر
• 5E: خطای سنسور دیفراست یخچال
• 6E: خطای سنسور بیرونی یا محیطی یخچال فریزر
• 7E: خطای سنسور کشوی مجزا داخل یخچال
• 13E: خطای سنسور رطوبت
• 24E: خطای سیستم دیفراست فریزر
• 25E: خطای سیستم دیفراست یخچال

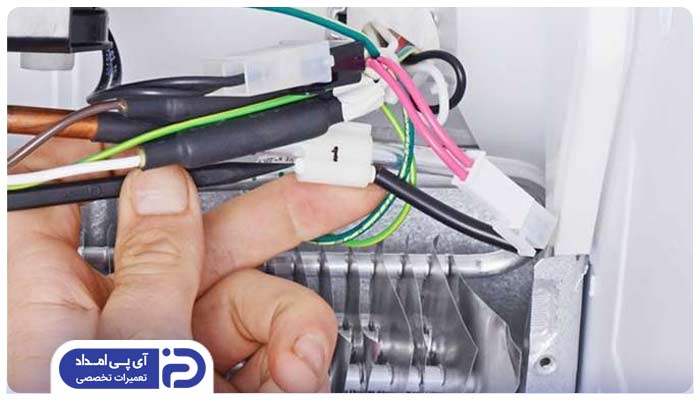

نحوه تعویض سنسور یخچال فریزر

تعویض سنسور یخچال فریزر یکی از اقدامات مهم در فرآیند نگهداری یا تعمیر این دستگاه است، به‌ویژه زمانی که سیستم خنک‌کننده دچار اختلال شده یا ارورهای مرتبط با دما روی نمایشگر ظاهر می‌شوند. در این راهنما، مراحل تعویض سنسور را به‌ صورت دقیق و مرحله‌به‌مرحله بررسی خواهیم کرد.

1. ابتدا حتما یخچال را از برق بکشید تا از خطر شوک الکتریکی جلوگیری شود.
2. در صورت نیاز، مواد غذایی نزدیک محل تعویض را خارج کنید تا آسیب نبینند.
3. اطمینان حاصل کنید که فضای کافی برای دسترسی به محل نصب سنسور وجود دارد.
4. برای دسترسی به هر سنسور، باید قاب یا پوشش محافظ مربوطه را باز کنید.
5. این پوشش‌ها معمولا با پیچ یا گیره‌های پلاستیکی ثابت شده‌اند.
6. ابتدا کابل برق یا سوکت اتصال سنسور به برد را به دقت جدا کنید.
7. بهتر است از کشیدن سیم‌ها خودداری کنید و فقط سوکت را از کانکتور بیرون بکشید.
8. در صورت وجود چسب یا بست، آن‌ها را به آرامی باز کنید تا به سیم‌ها آسیب نرسد.
9. سنسور را از محل نصب خارج نمایید.
10. در برخی موارد، ممکن است نیاز به باز کردن پیچ‌های نگهدارنده یا جدا کردن چسب حرارتی باشد.
11. قبل از دور انداختن سنسور قدیمی، با مولتی‌متر مقاومت آن را اندازه بگیرید و با مقدار استاندارد بررسی کنید.
12. سنسور جدید را با مدل اصلی و مشخصات دقیق جایگزین کنید.
13. اگر لازم است، سنسور را با چسب حرارتی مخصوص یا بست پلاستیکی محکم کنید.
14. کابل‌ها یا سوکت را به صورت صحیح و محکم وصل نمایید.
15. دقت کنید که سیم‌ها پیچ‌خورده یا کشیده نشوند و در مسیر عبور هوا یا قطعات متحرک قرار نگیرند.
16. قاب یا پوشش محافظ را به صورت کامل سر جای خود قرار دهید و پیچ‌ها را محکم ببندید.
17. مطمئن شوید که هیچ سیمی بیرون نمانده و همه اتصالات سالم و محکم هستند.
18. پس از تعویض، یخچال را به برق وصل کنید.
19. دستگاه را روشن کرده و در حالت کار قرار دهید.
20. با استفاده از پنل کنترل یا دستگاه‌های تست، بررسی کنید که سنسور جدید کارکرد درستی داشته باشد.

نکات مهم پس از تعویض سنسور یخچال

تعویض سنسور یخچال فریزر عملیاتی تخصصی اما قابل‌اجرا است که با رعایت نکات ایمنی و اصول فنی می‌توان به درستی انجام داد. اما پس از انجام آن باید نکاتی را مدنظر داشته باشید که در ادامه به بررسی آنها پرداخته ایم:

برای تعویض سنسور یخچال با کجا تماس بگیریم؟

تعویض سنسور یخچال فریزر عملیاتی نسبتا ساده ولی بسیار مهم در نگهداری دستگاه است. با رعایت اصول ایمنی، شناخت دقیق محل نصب سنسور، استفاده از قطعه‌ اصلی و دقت در نصب مجدد، می‌توان این فرآیند را بدون نیاز به تعمیرکار انجام داد. با این حال، در صورتی که به ابزار لازم یا تجربه فنی کافی دسترسی ندارید، توصیه می‌شود از خدمات تعمیر تخصصی یخچال در آی پی امداد استفاده نمایید تا به دیگر بخش‌های دستگاه آسیبی وارد نشود. برای بهره مندی از خدمات این مجموعه می‌توانید با شماره 02191003098 و 02158941 تماس بگیرید.
