سنسور دیفراست یخچال
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله سنسور دیفراست یخچال به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
ارسال دیدگاهکار سنسور دیفراست یخچال چیست؟ قطعات دیفراست چیست؟ دیفراست کجاست؟ تست سنسور دیفراست یخچال چگونه است؟ … در این مقاله از آی‌پی امداد به تمام این سوالات با جزئیات جواب داده ایم تا به راحتی در منزل خوب به عیب یابی و رفع مشکل بپردازید.
سنسور دیفراست یخچال از جمله قطعاتی است که آشنایی با عملکرد آن در تعمیر و عیب یابی یخچال بسیار مهم می باشد. یخچال فریزرهای امروزی با توجه به پیشرفت روز افزون تکنولوژی به قطعات و قابلیت های جدید تجهیز شده اند. از جمله ی این تجهیزات مدرن انواع سنسورها هستند که در ساختمان یخچال ها به کار می روند. یکی از مهمترین این سنسورها، سنسور دیفراست یخچال است. در این مقاله قصد داریم شما را با این سنسور و نحوه عملکرد آن آشنا سازیم. شما می توانید با مطالعه ی کامل این مطلب علت دیفراست نکردن یخچال و نحوه ی تست سنسور دیفراست را نیز یاد گرفته و در صورت بروز چنین مشکلاتی خود، آن را بررسی و تعمیر کنید.
کاربران گرامی، سوالات خود را در زمینه عیب یابی سنسور دیفراست یخچال در انتهای مقاله (قسمت دیدگاه) یا بخش پرسش و پاسخ مطرح نمایید تا کارشناسان آی پی امداد به صورت آنلاین پاسخگوی شما عزیزان باشند.
خلاصه عیب یابی مشکلات سنسور دیفراست یخچال
خلاصه عیب یابی مشکلات سنسور دیفراست یخچال در آی‌پی امداد:
| دیفراست چیست؟ |
|
| قطعات دیفراست کدام است؟ |
|
| دیفراست یخچال کجاست؟ |
|
| نحوه عملکرد قطعات دیفراست |
|
| سنسور دیفراست چیست و چگونه کار میکند؟ |
|
| نحوه تست سنسور دیفراست |
|
| نشانه خرابی سنسور دیفراست یخچال |
|

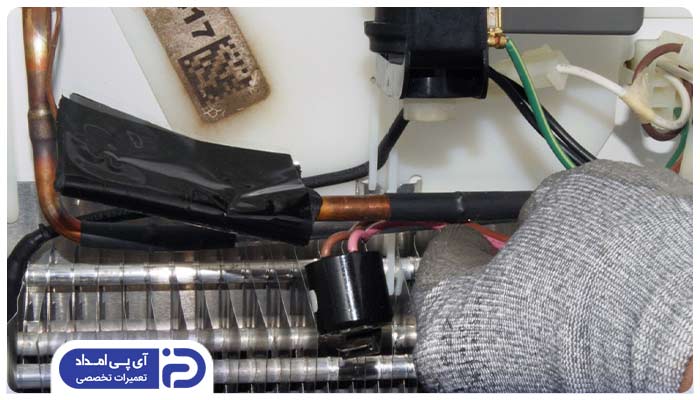

سنسور دیفراست چیست؟
سنسور دیفراست یخچال جزئی از قطعات برفک زدایی یا همان دیفراست میباشد. قطعات دیفراست شامل: ترمودیسک / سنسور، المنت، ترموفیوز، برد الکترونیکی / تایمر میباشد که در ادامه به توضیحات کامل آن ها پرداخته ایم. زمانیکه روی لوله های اواپراتور برفک بزند، سنسور دیفراست که یک حسگر حرارتی است، به برد الکترونیکی اطلاع میدهد تا المنت را در مدار قرار دهد و برفک های روی اواچراتور آب شوند.
به دلیل عدم آشنایی با ساختمان یخچال این سوال برای اکثر کابران مطرح می شود که سنسور دیفراست یخچال چیست؟ حالا که با نحوه عملکرد سنسور دیفراست آشنا شدید، در ادامه به توضیح علمی عملکرد این قطعه میپردازیم.
- سنسور دیفراست یخچال جزو آن دسته از سنسورها است که بر اساس تغییرات دما کار می کند.
- اگر دمای قطعه ی گرما دهنده به منظور از بین بردن برفک های موجود در یخچال بیش از حد بالا رود، این سنسور وارد عمل شده و آن را خاموش می کند.
- عملکرد سنسور دیفراست مانع از آسیب دیدن اواپراتور یخچال خواهد شد.
- این سنسور در یخچال های امروزی اکثراً از نوع NTC است.
- به این صورت که اگر دمای محیط افزایش پیدا کند، میزان هدایت الکتریکی نیز افزایش پیدا می کند و مقاومت الکتریکی کاهش می یابد.
- سنسور دیفراست معمولاً با هر ده ساعت فعالیت کمپرسور یک بار عمل کرده و عمل دیفراست یا یخ زدایی را انجام می دهد.
دیفراست یخچال چیست؟
برای این که به صورت کامل با سنسور دیفراست یخچال آشنا شوید بهتر است نحوه کار سیستم دیفراست یخچال فریزر را برای شما روشن کنیم. سیستم دیفراست یا به عبارتی سیستم ضد برفک از تشکیل برفک در یخچال و فریزر پیشگیری کرده و کیفیت مواد غذایی را حفظ می کند. آی پی امداد در مقاله ای جداگانه به آموزش تعمیر دیفراست یخچال پرداخته است که میتوانید کلیک و مشاهده نمایید. این سیستم از بخش های مختلفی تشکیل شده است که با هماهنگی یکدیگر کار یخ زدایی یخچال را انجام می دهد. این بخش ها عبارتند از:
- تایمر یا برد الکترونیکی
- سنسور دیفراست / ترمودیسک
- ترموفیوز
- هیتر المنت
زمانیکه اواپراتور برفک میزند، سنسور دیفراست که به مانند حسگر دما عمل میکند، به برد الکترونیکی اطلاع میدهد و در نهایت برد، المنت را در مدار قرار میدهد و برفک ها آب میشوند، که آب های حاصل از برفک زدایی از سوراخ فاضلاب خارج میشود و بر روی کاسه روی کمپرسور میریزد. دمای بالای کمپرسور، آب روی کاسه را تبخیر میکند و این فرایند در طول شبانه روز معمولا سه بار انجام میشود.
توجه نمایید که در مدل های قدیمی تایمر به جای برد الکترونیکی تعبیه شده است که به این مدل یخچال، اصطلاحا نیمه الکترونیکی میگویند.
نحوه عملکرد دیفراست در یخچال فریزرهای نیمه الکترونیکی
- هر تایمر یک زمان دیفراست دارد.
- در این مدل، ترمودیسک به جای سنسور دیفراست تعبیه شده است.
- ترمودیسک تشخیص دما را میدهد و وقتیکه اواپراتور برفک بزند، به تایمر اطلاع رسانی میکند.
- تایمر هم المنت را در مدار قرار میدهد.
- زمانیکه شمارنده تایمر شروع به کار میکند، المنت با گرمای خود، برفک ها را آب میکند و وقتیکه شمارنده تایمر روی سوئیچ می افتد (نسبت به زمان دیفراست تایمر) المنت از مدار خارج میشود.
- هنگام تعویض تایمر باید دقت نمایید تا زمان دیفراست آن با قبلی یکسان باشد.
نحوه عملکرد دیفراست در یخچال فریزرهای های الکترونیکی
- در این مدل، برد الکترونیکی فرمان دهنده میباشد.
- وقتیکه اواپراتور برففک میزند، سنسور دیفراست که حسگر دما میباشد، تشخیص و به برد الکترونیکی اطلاع میدهد.
- برد الکترونیکی، به نسبت زمان دیفراست که در آی سی برد تعریف شده است، هیتر المنت را در مدار قرار میدهد.
- و بعد از یک پریود زمانی مشخص، فرمان قطع را به المنت میدهد.
- این فرایند در طول روز معمولا 3 بار تکرار میشود.
ترموفیوز به مانند یک فیوز در سیستم دیفراست یخچال عمل میکند.

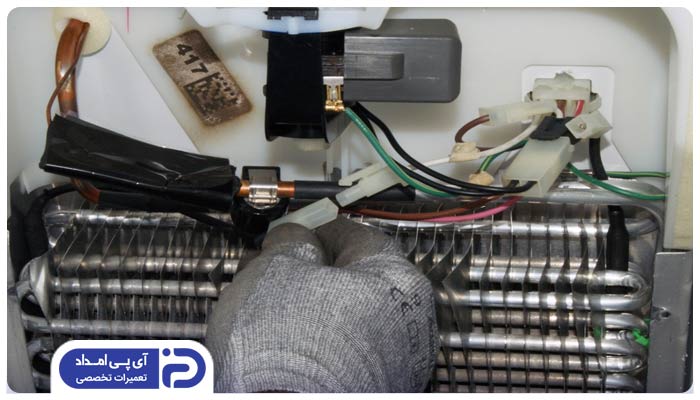

قطعات دیفراست یخچال کجاست؟
هر کجا که اواپراتور تعبیه شده است، قطعات دیفراست هم همانجاست. اگر یخچال فریزر دارید، یعنی یک اواپراتور موجود است. توجه داشته باشید که در بعضی از مدل های ساید بای ساید، دو اواپراتوز هم در یخچال و هم در فریزر تعبیه شده است. بنابراین دو سیستم دیفراست موجود است.
در مدل های یخچال فریزر، اواپراتور معمولا در کف فریزر تعبیه شده است. در مدل های ساید بای ساید، اواپراتور معمولا در انتهای دیواره یخچال و فریزر تعبیه شده است. توجه داشته باشید که اواپراتور قابل مشاهده نیست و زیر یک محفظه قرار دارد. زمانیکه پیچ های محفظه را باز نمایید به اواپراتور و قطعات دیفراست دسترسی خواهید داشت.
آشنایی با اواپراتور در سیستم دیفراست یخچال
- کمپرسور با استفاده از گاز، سرما را ایجاد میکند.
- گار دز لوله های یخچال رفت و آمد میکند.
- کمپرسور با فشار گاز را به لوله های کندانسور منتقل میکند.
- گاز در لوله های کندانسور تبدیل به مایع میشود.
- بعد از خروج از کندانسور، وارد فیلتر درایر و سپس لوله مویی میشود.
- لوله مویی، گار را به صورت سوزنی در لوله های اواپراتور پخش میکند.
- در نهایت گاز به کمپرسور برگشت میخورد و این فرایند تکرار میشود تا لوله های کندانسور از گاز پر شود.
- این فرایند رفت و برگشت گاز، توسط کمپرسور و لوله ها باعث سرماسازی در یخچال میشود.
- زمانیکه لوله های اواپراتور، از گاز پر میشوند و در یک محیط سرد قرار دارند، برفک میزند یا ایجاد یخ زدگی میکند.
- حالا این برفک ها باید یخ زدایی شوند.
- در سیستم های الکترونیکی، توسط قطعات دیفراست یخ زدایی انجام میشود، که در ادامه فرایند کار الباقی قطعات را توضیح داده ایم.
نحوه عملکرد تایمر در سیستم دیفراست یخچال
- تایمر به مانند برد الکترونیکی در عملیات دیفراست عمل میکند.
- هر تایمر یک زمان دیفراست دارد که بر روی آن درج شده است.
- ترمودیسک که وظیفه تشخیص دما را در اواپراتور بر عهده دارد، به تایمر اطلاع رسانی میکند که المنت را در مدار قرار دهد تا برفک ها آب شوند.
- تایمر به ماننده شمارنده عمل میکند که یک سوئیچ دارد.
- شمارنده شروع به کار میکند تا روی سوئیچ بی افتد.
- مثلا وقتیکه ترمودیسک به تایمر اطلاع رسانی میکند، شمارنده تایمر شروع به کار میکند تا بر روی سوئیچ بی افتد. این همان مدت زمان تایمر دیفراست است.
نحوه تعمیر تایمر دیفراست یخچال برای تصحیح عملکرد ترمودیسک
خرابی تایمر دیفراست، ترمودیسک را که در مدل های نیمه الکترونیکی به مانند سنسور دیفراست عمل میکند را تحت تاثیر قرار داده و باعث می شود یخچال دیفراست نکند.
- برای عیب‌یابی و تعمیر تایمر باید بررسی کنید که این قطعه در مرحله‌ی پیش فاز موفق عمل میکند یا خیر.
- نحوه‌ی تعمیر تایمر دیفراست یخچال به این گونه است که ابتدا تایمر که در زیر شبکه جلوییست،پیدا کنید.
- پیچ پیشروی آن را پیدا کرده و در جهت عقربه های ساعت بچرخانید.
- زمانی که صدای کلیک شنیدید پیچ را رها نمایید.
- با این کار اگر تایمر در حالت خنک کنندگی باشد در حالت دیفراست قرار می گیرد.
- تقریباً نیم ساعت به آن زمان بدهید.
- . در این مدت اگر تایمر پیشروی کرده و به حالت سردکنندگی رسیده باشد نشان دهنده ی سلامت آن است.
- اما گر پیشروی نکرده باید آن را تعویض کنید.
- سپس با استفاده از مولتی متر اتصالات تایمر دیفراست را تست کنید.
- در تایمر 4 ترمینال وجود دارد که باید ترمینال‌های مشترک را پیدا کرده و یک میله به آنها وصل کنید.
- سر دیگر میله را به ترمینال های دیگر متصل نمایید.
- در این شرایط مولتی متر برای ترمینال های مشترک عدد صفر را نشان میدهد
- و برای ترمینال های دیگر باید بی نهایت را نمایش دهد.
- بعد از آن سوئیچ تایمر را یافته و مادامی که صدای کلیک را بشنوید آن را بچرخانید.
- بعد از آن تایمر را ریست کنید.
- اما اگر با اقدامات انجام شده تایمر درست کار نشد باید آن را تعویض کنید.
- زیرا روی عملکرد ترمودیسک (سنسور دیفراست یخچال) تاثیر می گذارد.

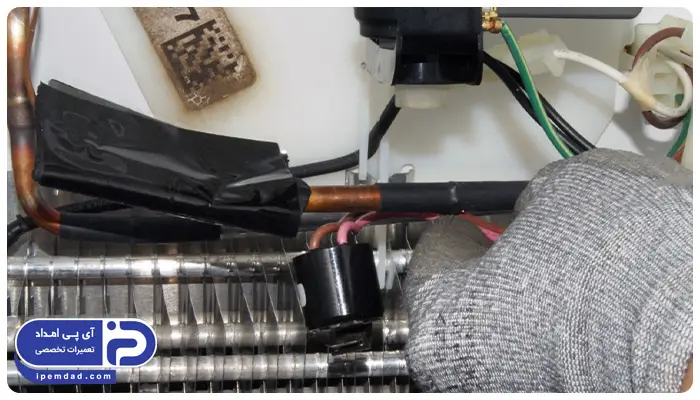

ترمودیسک در دیفراست یخچال
- ترمودیسک یخچال فریزر در واقع یک ترموستات حرارتی است.
- این قطعه به صورت سری با المنت در مدار قرار گرفته است.
- وظیفه آن در یخچال این است که در دمای منفی 5 درجه اجازه عبور جریان برق به هیتر را صادر کرده و در دمای مثبت 5 جریان ورودی برق به هیتر را قطع کند.
- ترمودیسک معمولا در مدل هایی که به جای برد، تایمر تعبیه شده است، وجود دارد.
ترموفیوز در دیفراست یخچال
- ترموفیوز یا فیوز حرارتی قطعه ای است که المنت را کنترل می کند.
- این قطعه از گرم شدن بیش از حد و ایجاد آتش سوزی در یخچال جلوگیری می کند.
- توجه نمایید که اگر، المنت مدت زمان طولانی در مدار باشد، باعث آتش سوزی میشود.

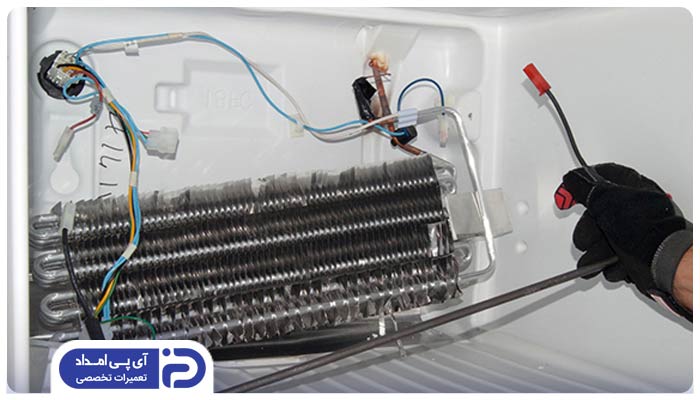

سنسور دیفراست یخچال
- سنسور دیفراست یخچال مسئول اندازه گیری دمای قطعه ی گرما دهنده در یخچال است.
- این سنسور در صورتی که دمای قطعه ی گرما دهنده به حد معمول رسید آن را خاموش می کند.
- با این کار قطعه بیش از حد گرم نشده و به اواپراتور آسیب نمی رساند.
هیتر المنت در فرایند دیفراست یخچال
- المنت یا هیتر همان قطعه‌ی گرما‌دهنده در یخچال است که با تولید حرارت باعث ذوب شدن برفک‌های یخچال میشود.
- زمانی که هوای گرم وارد فریزر می شود اواپراتور شروع به سرد کردن آن می کند.
- هنگامی که این حجم از هوا سرد میشود مقداری رطوبت ایجاد شده و در دستگاه به برفک تبدیل می‌گردد.
- سنسور دیفراست با عملکرد خود میزان این رطوبت و برفک ایجاد شده را سنجیده و در صورتی که بیش از مقدار استاندارد باشد، آن را به برد الکترونیکی گزارش می کند.
- در این مرحله المنت هیتر با فرمان برد روشن شده و با تولید گرما موجب ذوب برفک‌های ایجاد شده در یخچال فریزر میشود.
- حال اگر سنسور دیفراست خراب شود این عمل اتفاق نیفتاده و برفک دستگاه روز به روز بیشتر خواهد شد.
ویدیویی مرتبط با این مقاله توسط تیم آی پی امداد تهیه شده است که شما کاربران گرامی می توانید در بخش ویدیو ها آن را مشاهده کنید.
مشاهده ویدیوعلت دیفراست نکردن یخچال و تاثیر آن روی سنسور دیفراست

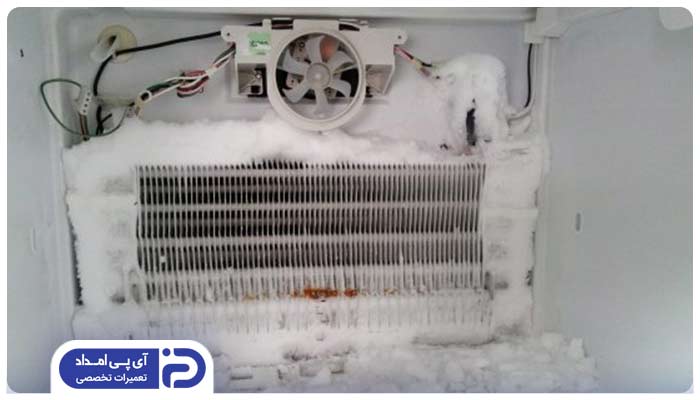

دیفراست فرایندی است که طی آن عمل یخ زدایی در یخچال انجام می شود.
- زمانی که سنسور دیفراست یخچال تشخیص دهد حجم برفک موجود در یخچال فریزر بیش از حد معمول است این سیستم شروع به کار کرده و برفک ها را از بین می برد.
- حال اگر این سیستم کار نکند و برفک بیش از اندازه در یخچال تولید شود.
- مانع از عملکرد درست سنسور دیفراست شده و در نتیجه ی آن سرمای یخچال از بین می رود.

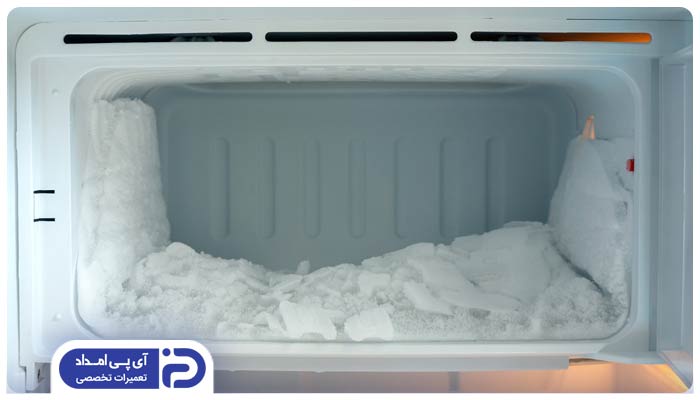

- عدم کارکرد درست سیستم و سنسور دیفراست سبب میشود فریزر پر از برفک شده و مواد غذایی کیفیت خود را از دست بدهند.
- برای این که علت این عمل مشخص شود باید علت دیفراست نکردن یخچال را بررسی کنید.
عمل نکردن سیستم دیفراست ممکن است در اثر یکی از موارد زیر اتفاق افتاده باشد:
خراب شدن یکی از قطعات داخل سیستم دیفراست یخچال:

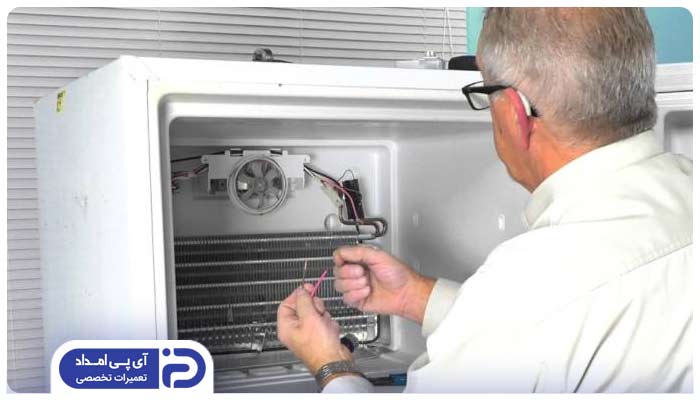

- برای این که مشخص شود کدام یک از قطعات سیستم دیفراست خراب شده است باید هر کدام از آنها را به صورت جداگانه تست نمایید.
خرابی در برد الکترونیکی یخچال:
- برد الکترونیکی دیفراست وظیفه دارد عملکرد قطعات سیستم دیفراست نظیر سنسور دیفراست یخچال را با برد الکترونیکی اصلی هماهنگ کند.

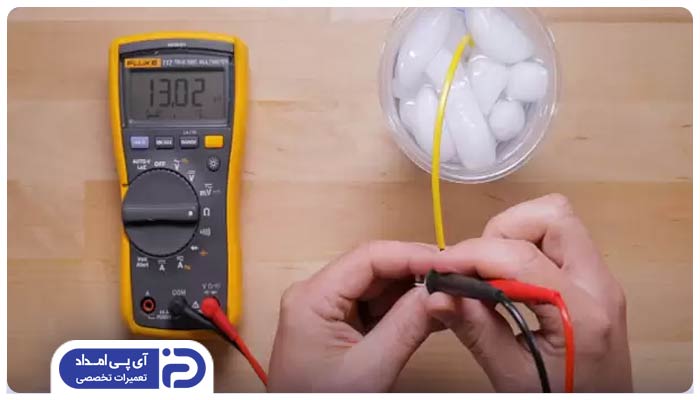

تست سنسور دیفراست یخچال
زمانی که سیستم دیفراست یخچال با مشکل مواجه شده و در یخچال عمل یخ زدایی انجام نمی شود باید سنسور دیفراست یخچال تست شود.
به منظور آموزش تست سنسور دیفراست در این بخش از مقاله آن را به صورت کامل توضیح خواهیم داد.
- در مرحله ی اول لازم است که سیم برق یخچال فریزر را از پریز خارج کنید.
- سپس با استفاده از اهم متر باید میزان مقاومت قطعه سنجیده شود.
- حال عدد نشان داده شده بر روی اهم متر برای تست سنسور دیفراست یخچال را کنترل کنید.
- اگر این عدد برابر صفر باشد، نشان دهنده ی این امر است که قطعه مقاومت ندارد و باید برای تعمیر یخچال آن را تعویض کنید.
- اما اگر عددی که بر روی اهم متر ثبت شده است عددی غیر از صفر باشد نشان دهنده ی سلامت سنسور دیفراست است و نیازی به تعویض قطعه وجود ندارد.

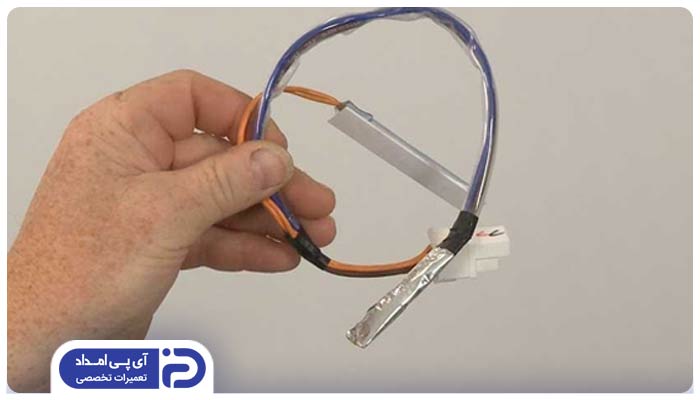

تست سنسور دیفراست یخچال به صورت تجربی:
- به سنسور دیفراست یخچال دسترسی پیدا کنید.
- اتصال آن را قطع نکنید.
- سنسور دیفراست را در کف دست خود قرار دهید یا کمی به آن گرما دهید.
- اگر عمل کند، یعنی سالم است و توانسته دما را تشخیص دهد.
نتیجه گیری از مقاله تست سنسور دیفراست یخچال
- شما با مطالعه ی دقیق این مقاله می توانید به صورت کامل با سنسور دیفراست یخچال آشنا شده و عملکرد آن را به خوبی متوجه شوید.
- علاوه بر آن می توانید از قطعاتی که در سیستم دیفراست یخچال قرار دارند و نقش هر کدام از آنها آگاه شوید.
- در این مقاله سعی شده نحوه ی تعمیر دیفراست یخچال و همچنین تست سنسور دیفراست یخچال مرحله به مرحله توضیح داده شود.
- با استفاده از نکات یاد شده در این مقاله به راحتی می توانید سیستم دیفراست یخچال را عیب یابی و ایراد به وجود آمده را برطرف نمایید.
معرفی قطعات یخچال در مقالات قبلی به طور کامل شرح داده شده است می توانید برای اطلاعات بیشتر به این مقالات رجوع نمایید.
هر گونه سوالی که در مورد تست سنسور دیفراست دارید، میتوانید از کارشناسان ما در آی پی امداد پرسش نمایید.
آی پی امداد که نمایندگی تعمیرات یخچال در اکثر برندها را دارا می باشد، با اعزام تعمیرکار در محل، به عیب یابی و تعمیر یخچال می پردازد.
