رله یخچال یا به عبارتی رله کمپرسور یخچال، حکم راه اندازی دستگاه را بر عهده دارد. در این مقاله برای آگاهی شما و نیاز کمتر به تعمیرات یخچال فریزر ؛ در آی پی امداد به راهنمای 0 تا 100 عیب یابی رله پرداخته ایم. رله ها در الکترونیک برای تغییر یک جریان کوچکتر که به نوبه خود جریان بیشتری را کنترل می کند، استفاده می شوند. آنها مانع از دسترسی کاربر به دستگاه اصلی کنترل می شوند که ممکن است دارای ولتاژ بالا باشد. کار این دستگاه ها با کنترل از راه دور قابل مقایسه است که در ساخت یک وسیله الکترونیکی به کار می روند.

کاربران گرامی سوالات خود را در زمینه عیب یابی و تعمیر رله در انتهای صفحه پرسش نمایید تا کارشناسان نمایندگی تعمیرات لوازم خانگی آی پی امداد به صورت آنلاین پاسخگوی شما عزیزان باشند.

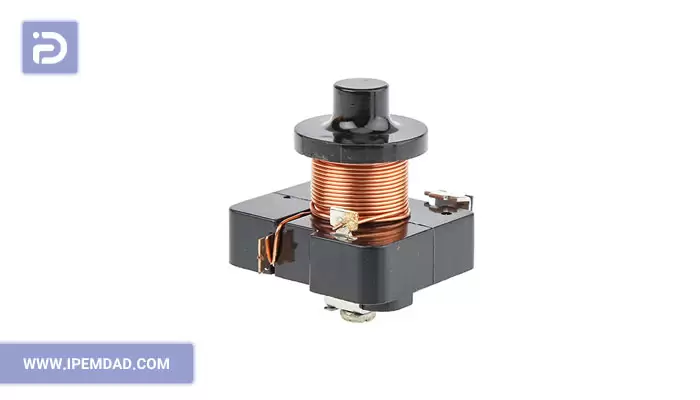

رله یخچال چیست؟

رله قطعه ای است الکترومکانیکی و کاربرد آن در مدارهای الکتریکی است و جریان الکتریکی را در مدار عبور می دهد مانند یک کلید که با باز و بسته کردن جریان الکتریکی را در مدار جریان می دهد برای کلید از عمل مکانیکی و به صورت فشردن دست استفاده می کنیم اما در رله این عمل باز و بسته شدن توسط جریان الکتریکی صورت می پذیرد.

اگر یخچال شما کار نمی کند امکان دارد مشکل از رله دستگاه شما باشد ؛ رله به عنوان یک دستگاه شروع به کار برای کمپرسورهای یخچال عمل می کند. این دستگاه مسئولیت تأمین انرژی سیم پیچ را برای لحظه ای کوتاه جهت کمک به راه اندازی کمپرسور یخچال می دهد. اگر یخچال شما نمی تواند شروع به کار کند این احتمال وجود دارد که رله معیوب باشد.

خوشبختانه، رله یخچال نسبتا ارزان و همچنین نحوه تعویض آن آسان میباشد ؛ رله یخچال یکی از سوئیچ های الکتریکی است ، از آنجا که کمپرسورها به کار مداوم طراحی نشده اند، رله دارای دو ویژگی صرفه جویی در انرژی و همچنین ایمنی است. با این حال، اگر عملکرد رله مشکل داشته باشد، در چرخه کمپرسور خلل ایجاد می شود.

انرژی سیم پیچی اصلی یخچال از مسیر رله که در خارج از کمپرسور یخچال قرار گرفته است تأمین می شود.

اجزای تشکییل دهنده رله یخچال استارت :

  • بدنه از جنس باکلیت
  • بویین ها یا سیم پیچ ها
  • اهرم فلزی سر گرد یا سرتخت
  • کنتاکت های اتصال
  • فیش های اتصال رله به موتور هستند.
  • بوبین رله یخچال استارت که در سری سیم پیچ اصلی تعبیه شده است.

نحوه کارکرد رله استارت کمپرسور ( موتور ) یخچال

نحوه عملکرد رله استارت کمپرسور ( موتور ) یخچال را در زیر دنبال نمایید:

  • در لحظه اول راه اندازی برای این که موتور و سپس پیستون به حرکت در آید نیازمند به عمل مکانیکی فراوانی است.
  • بیشترین جریان از دو سیم پیچ استارت و ران عبور می کند وبه تبع آن حد اکثر میدان مغناطیس ایجاد می شود.
  • با افزایش یافتن ولتاژ در رله یخچال ؛ باعث استارت کمپرسور میشود.
  • اهرم فلزی که درون رله تعبیه شده است به طرف بالا حرکت می کند و اتصال کنتاکت های درون رله برقرار می شود.
  • در نتیجه سیم پیچ کمکی وارد مدار شده و شروع به ایجاد عمل مکانیکی می نمیاد.
  • رتور توسط دو میدان مغناطیسی سیم پیچ های اصلی و کمکی شروع به کار می کند و جریان راه اندازی معادل جریان نامی موتور کاهش می یابد.
  • با کاهش یافتن جریان دریافتی از شبکه ، نیروی مغناطیسی سیم پیچ رله استارت کم می شود و اهرم فلزی تعبیه شده در آن که به بالا حرکت کرده بود رها می شود.
  • پس از آن ارتباط کنتاکت ها در رله قطع شده و با خارج شدن از مدار سیم پیچی کمکی ، کمپرسور راه اندازی می شود.
  • این عملیات همیشه در شروع به کار کمپرسور انجام می شود.
  • در صورتی که رله استارت با مشکل مواجه شود ؛ کمپرسور نیز عملکردی نخواهد داشت.
  • بنابراین کارکرد کمپرسور منوط به سلامت رله استارت و شروع به کار رله استارت است.

رله استارت کمپرسور یخچال

نحوه تعویض رله اورلود کمپرسور یخچال
ویدیو نحوه تعویض رله اورلود کمپرسور یخچال

ویدیویی مرتبط با این مقاله توسط تیم آی پی امداد تهیه شده است که شما کاربران گرامی می توانید در بخش ویدیو ها آن را مشاهده کنید.

مشاهده ویدیو

علت خراب شدن رله استارت یخچال

علت خراب شدن رله استارت یخچال به شرح زیر است:

  • دو قسمت تشکیل دهنده رله ؛ بویین ها و کنتاکت ها هستند.
  • در هنگام تست رله باید از مشکل نداشتن این دو قسمت اطمینان حاصل کنیم.
  • کنتاکت ها به وسیله ی نیروی مغناطیسی باز و بسته می شوند و از آن ها جریان های الکتریکی عبور می کند.
  • بویین ها نیروی مغناطیسی لازم را برای این کارکرد کنتاکت ها تأمین می کنند.
  • گاها به دلیل جریان مداوم الکتریکی در قسمت بویین ها که به دلیل تولید گرمای بسیار بالا روکش سیم ها ذوب شده و سیم پیچ ها دچار اتصالی می شوند.
  • بویین معیوب شده و می سوزد همین فرایند باعث عدم کارکرد رله خواهد شد.
  • اما در قسمت کنتاکت ها اگر بر اثر جریان الکتریکی زیاد اجزا تبخیر شوند کنتاکت عمل نمی کند و افت ولتاژ در محل اتصال کنتاکت ها باعث دمای بسیار بالا و جوش خوردن کنتاکت ها به یکدیگر می شود.
  • در این موقعیت کنتاکت ها وضعیت ثابتی دارند اما بویین رله کارکرد دارد.

رله کمپرسور یخچال در کجا قرار دارد؟ (نحوه بیرون آوردن رله)

رله به موتور یا همان کمپرسور یخچال متصل است ، برای بیرون آوردن رله مراحل زیر را طی نمایید:

  • ابتدا برای رعایت ایمنی یخچال را از برق بکشید.
  • برای دسترسی به رله حفاظ موتور یخچال را بردارید.
  • هر صفحه پوششی را با استفاده از یک پیچ گوشتی از پایین کمپرسور خارج کنید.
  • از سیم کشی هایی که مشاهده مینمایید عکس بگیرید تا هنگام اتصال مجدد با مشکل مواجه نشوید.
  • رله در کنار کمپرسور تعبیه شده است.
  • رله توسط 3 سوکت به کمپرسور متصل شده است.
  • سوکت ها را از کمپرسور جدا و رله را خارج نمایید.

نحوه تست رله استارت کمپرسور

نحوه تست رله استارت کمپرسور یخچال با استفاده از اهم متر

  • با اهم متر مقاومت اهمی بویین رله را بسنجید.
  • رله 12 ولتی باید 100 اهم را نشان دهد.
  • عدد خیلی کم نشان دهنده اتصال کوتاه شدگی و عدد خیلی بزرگ نشان دهنده قطع شدن بویین است.

تحوه تست رله استارت کمپرسور یخچال با ولتاژ

  • برای بررسی سلامت و معیوب بودن رله به قسمت بویین رله طبق ولتاژ کاری رله ولتاژ دهید.
  • برای 12 ولت به پایه های A و B وصل کنید ( با کمک باتری قلمی 12 ولت این عمل را انجام دهید).
  • پس از ولتاژ رسانی اگر صدای تقه ای از رله شنیدید نشان از سالم بودن قطعه دارد.
  • اگر صدایی نیامد رله دچار خرابی شده است.

نحوه تست رله استارت کمپرسور یخچال با چشم و تجربی

  • رله اورلود را تکان دهید.
  • اگر شما چرخش چیزی را در داخل رله تشخیص دهید ، نشان دهنده این است که شکستگی در آن وجود دارد.
  • از طریق دیدن آن را بررسی کنید و آن را بو کنید.
  • علامت های سوختگی نشانه دیگری از شکستگی یک قسمت است.
  • البته توجه داشته باشید بازرسی از نظر تکان دادن و دیدن روش های کافی مناسب نیستند.
  • همچنین چنانچه پایه های رله (سوکت) رنگ طبیعی خود را از دست داده باشد ، بدانید که این قطعه معیوب است.

رله سنگی یخچال

رله سنگی یخچال چیست و چه کاربردی دارد؟

  • کمپرسورهای یخچال دارای دو سیم پیچی اصلی ، به نام سیم پیچ ران running coil و سیم پیچ استارت start coil می باشند.
  • وسیله ای که سیم پیچ استارت start coil برای مدتی در مدار قرار می دهد تا کمپرسور روشن شود رله یا راه انداز نام دارد.
  • دو نوع رله راه انداز وجود دارد :
  1. رله جریان ( رله های جریان دو نوع هستند ، رله های سوزنی یا سیم پیچ دار و رله های سنگی یا PTC )
  2. رله ولتاژ

رله سنگی یخچال

  • تغییرات ولتاژ بین سیم پیچ استارت و سیم پیچ ران عامل کارکرد رله ولتاژ است.
  • در حالت خاموشی کمپرسور ولتاژ بین سیم پیچ استارت و سیم پیچ ران مساوی است.
  • رله ولتاژ بیش از سه ترمینال دارد و نازک و دراز است و همچنین دو خازن در رله های ولتاژ استفاده می شود یک خازن ران که دائم در مدار قرار دارد و دیگری خازن استارت.
  • رله سنگی یخچال برای شروع به کار موتور کمپرسور برای لحظاتی انرژی سیم پیچ را تهیه می کند.
  • پس اگر یخچال راه اندازی نمی شود و شروع به کارکرد نمی کند رله سنگی معیوب شده است.

عیب یابی و تست رله سنگی یخچال

جهت عیب یابی و تست رله سنگی یخچال موارد زیر را انجام دهید:

  1. جهت ایمنی یخچال را از برق بکشید.
  2. قاب پلاستیکی روی کمپرسور را بردارید و از سیم پیچ ها عکس بگیرید.
  3. رله سنگی به کمپرسور متصل است.
  4. فیش ها را جدا و رله را خارج نمایید.
  5. برای تست عیب یابی رله سنگی را تکان دهید ، اگر چیزی داخل آن تکان میخورد یا رنگ سوختگی دارد ؛ اقدام به تعویض نمایید.
  6. همچنین با استفاده از اهم متر جریان رله را چک نمایید که باید بین 0 – 100 باشد.
  7. در غیر این صورت رله سنگی را تعویض نمایید.

قیمت رله استارت یخچال

عیب یابی و نحوه رفع عیب رله کمپرسور نیازمند تخصص است و دلیل اختلاف قیمت برای تعمیرات یخچال در ارتباط با رله راه انداز به شرح زیر است:

  1. استفاده از قطعه فابریک یا متفرقه برای تعویض رله کمپرسور ، هزینه خدمات را تحت شعاع قرار میدهد.
  2. مدت زمان گارانتی برای تعویض رله موتور یخچال هزینه خدمات را تغییر میدهد.
  3. تکنولوژی به کار رفته برای عیب یابی مشکل راه اندازی کمپرسور هزینه را تغییر میدهد.

برای رفاه حال شما عزیزان هزینه تعمیر یخچال که شامل هزینه تعویض رله استارت یخچال نیز میباشد را شرح داده ایم.

کاربرد انواع رله در صنایع مختلف

در ادامه به کاربرد انواع رله در صنایع مختلف میپردازیم:

  • رله های بزرگتر یا کنتاکتور ها در صنایع برای تامین انرژی در ماشین آلات مانند پمپ و موتورها استفاده می شوند.
  • رله ها در خانه، صنایع و حتی در خیابان ها نیز به کار برده می شوند.
  • تجهیزات الکترونیکی برای استفاده خانگی دارای قطعاتی هستند که برای عملکرد نیاز به انرژی دارند.
  • یک نمونه از آن یخچال است.
  • این دستگاه دارای موتور و فن است.
  • رله ها در کنترل این قطعات مسئولیت دارند تا یخچال و فریزر کار کنند و دمای کمتری تولید کنند.
  • برنامه دیگر رله کنترل چراغ راهنما است.
  • آنها می توانند از راه دور با استفاده از یک جزء سوئیچ کنترل شوند.
  • درب اتوماتیک کارایی دیگری است که در آن از رله ها استفاده قرار می شود که حرکت و جهت درب ها کنترل می شود.
  • رله ها نه تنها تجهیزات الکترونیکی را انرژی می دهند، بلکه باعث می شوند که دستگاه ها عملکرد را متوقف کنند.
  • این قابلیت ها در اتوماسیون راحتی را در زندگی ما به ارمغان آورده اند.
