خرابی رله اورلود می تواند منجر به مشکلات مختلفی مانند روشن نشدن، خاموش شدن و روشن شدن مکرر یخچال، صدای غیرطبیعی موتور و گرم شدن بیش از حد یخچال شود. در این مقاله از آی پی امداد، به بررسی جامع رله اورلود کمپرسور یخچال، از جمله عملکرد، علل خرابی، علائم خرابی، نحوه تست و تعویض آن می پردازیم. در صورت نیاز می توانید برای تعمیر یخچال با شماره 02158941 یا 02191093903 تماس بگیرید.

کاربران گرامی سوال خود را در زمینه رله اورلود کمپرسور یخچال در انتهای صفحه پرسش نمایید تا کارشناسان آی پی امداد به صورت آنلاین پاسخگوی شما عزیزان باشند.

ویدیو آموزشی صفر تا صد رله اورلود یخچال

چنانچه رله اورلود یخچال شما دچار مشکل شده است و به دنبال بررسی کارکرد و تمامی اطلاعات لازم درباره این قطعه هستید، مشاهده فیلم تعویض رله استارت یخچال توسط کارشناس آی پی امداد می تواند به شما کمک نماید.

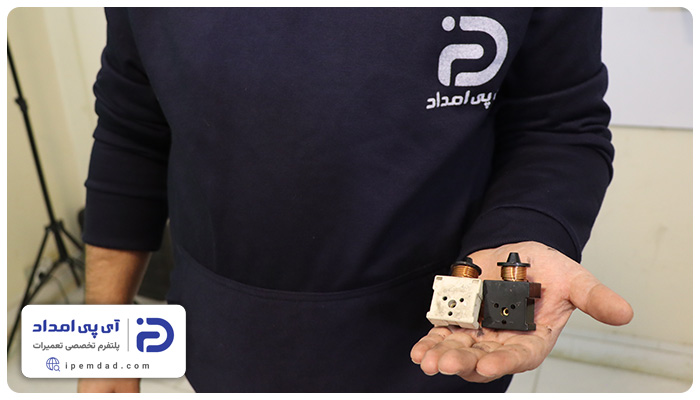

رله اورلود یخچال چیست؟ + فیلم آموزشی

اورلود یک محافظ است که در موتور تعبیه شده است و کار آن کنترل جریان اضافی در موتور است. اگر جریانی بیش از حد مجاز در کمپرسور جریان پیدا کند و یا اینکه دمای کمپرسور به دلیل اختلالات ایجاد شده بیش از حد نرمال بالا برود، وظیفه اورلود این است که قبل از هرگونه آسیب به سیم پیچ موتور جریان برق را قطع کند و از موتور محافظت کند.

رله یخچال عامل استارت کمپرسور می باشد، اورلود دارای فیوز حرارتی است که وظیفه آن جلوگیری از بار اضافی در یخچال فریزر است. (اورلود متشکل از بدنه خاص و پایه های فلزی اتصال برق و تیغه حساس بی متالی و پلاتین های اتصال و سیم فنری از جنس نیکل یا کرم آلمینیوم است.)

انواع رله اورلود یخچال

قبل از اینکه به نحوه تست رله اورلود کمپرسور یخچال بپردازیم لازم است با انواع رله اورلود آشنا شوید.

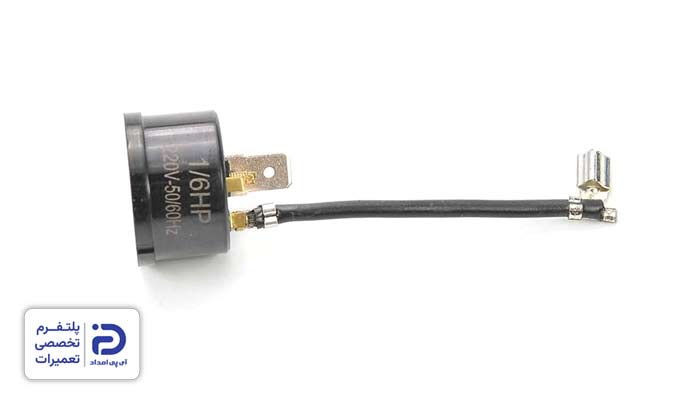

1. رله اورلود حرارتی

• این نوع رله اورلود از یک دیسک بی متالیک برای تشخیص گرمای بیش از حد استفاده می کند.
• دیسک بی متالیک از دو نوار فلزی با ضریب انبساط حرارتی متفاوت ساخته شده است.
• هنگامی که موتور یخچال گرم می شود، دیسک بی متالیک خم می شود و مدار را قطع می کند.
• پس از اینکه موتور کمی خنک شد، دیسک بی متالیک به حالت اولیه خود باز می گردد و برق را به موتور وصل می کند.

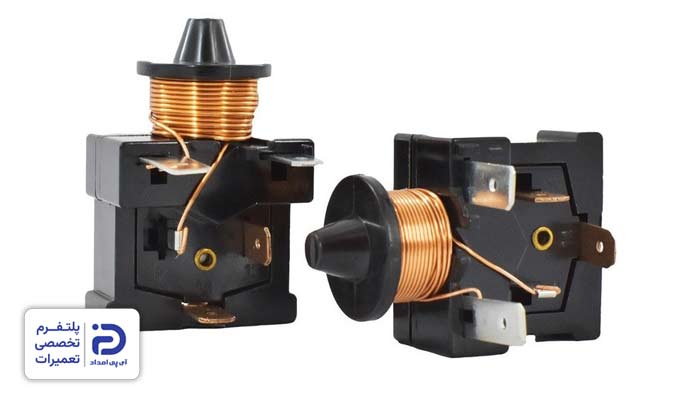

2. رله اورلود مغناطیسی

• این نوع رله اورلود از یک سیم پیچ و یک هسته مغناطیسی برای تشخیص اضافه بار استفاده می کند.
• هنگامی که جریان عبوری از موتور بیش از حد مجاز باشد، سیم پیچ میدان مغناطیسی قوی تری ایجاد می کند که هسته را جابجا کرده و مدار را قطع می کند.
• پس از اینکه جریان کاهش پیدا کرد، هسته به حالت اولیه خود باز می گردد و برق را به موتور وصل می کند.

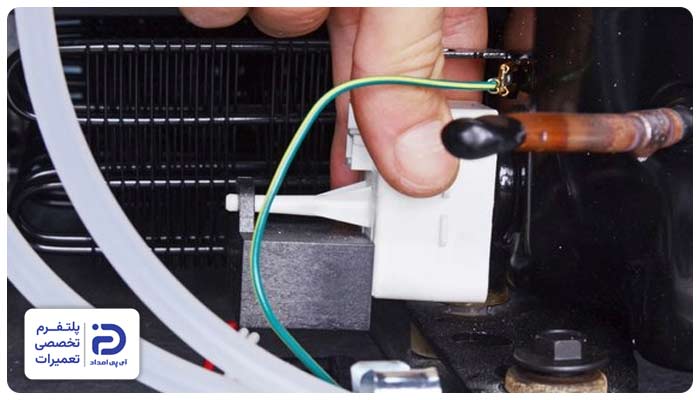

نحوه کار رله اورلود یخچال

اگر موتور کارکرد صحیحی نداشته، سیم پیچ های آن معیوب شده باشد یا با انسداد در مسیر جریان گاز مواجه شده باشد و  ولتاژ پایین آمده باشد و … همه این موارد باعث بالا رفتن جریان های دریافتی موتور (جریان های اضافی) و افزایش دمای موتور می شود. در اینجا اورلود به عنوان محافظ الکتریکی موتور برای جلوگیری از آسیب جدی به آن وارد عمل می شود.

نحوه عملکرد اورلود برای محافظت از موتور یخچال به شرح زیر است:

• جریان اضافی از اورلود عبور می کند.
• دمای زیاد تولید شده به وسیله فنر کرم-نیکل اورلود افزایش یافته و تیغه حساس تحریک شده و طول تیغه افزایش می یابد.
• در این صورت ارتباط کانکت ها با هم قطع شده و جریان نول نیز به تبع آن قطع شده و کمپرسور یخچال خاموش می شود.
• پس از گذشت زمانی برای خنک شدن، دما در اورلود کاهش یافته و تیغه حساس دوباره به حجم اولیه باز میگردد.
•  بدین وسیله کانکت ها دوباره ارتباط پیدا می کنند و کمپرسور شروع به کار می کند.

در نهایت اگر مشکل جریان اضافی و دمای بالا پس از این عملیات ادامه پیدا کرد، دوباره اورلود برای محافظت از کمپرسور و موتور یخچال اقدامات لازم را انجام می دهد. در درجه حرارت 105 سلسیوس اولود کمپرسور را خاموش می کند و در دمای 61 درجه سلسیوس دوباره کمپرسور یخچال را به راه می اندازد . مدت زمان کاکرد اورلود برای محافظت از موتور نهایتا یک تا دو دقیقه به طول می انجامد و پس آن کمپرسور مجددا روشن میشود.

علت خرابی رله اورلود یخچال

به منظور کارکرد بهتر یخچال، باید به تمامی قطعات و اجرای آن دقت کافی را داشته باشید و در صورت مشاهده هرگونه علائم خرابی، به سرعت و در اسرع وقت در جهت بررسی آن اقدام نمایید. در ادامه اینکه عوامل خراب شدن رله اورلود یخچال چیست را تشریح خواهیم کرد:

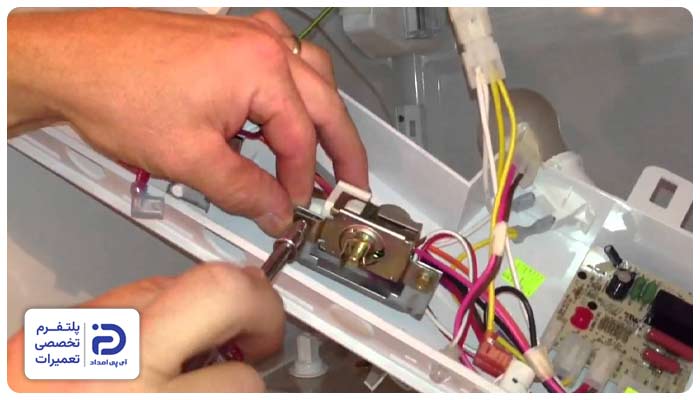

1. خرابی ترموستات

• یکی از عوامل خراب شدن رله اورلود یخچال، میتواند مربوط به خرابی ترموستات یخچال باشد.
• همانطور که میدانید، ترموستات قطعه ای حساس به دما در یخچال است که درصورت کارکرد نا صحیح آن فرمان قطع فعالیت به کمپرسور ارسال نشده و به همین دلیل کمپرسور به صورت دائمی کار میکند.
• نشتی گاز، تزریق کم یا زیاد گاز هم باعث یکسره کار کردن و فشار به کمپرسور می شود. با فشار کمپرسور، امکان خرابی رله اورلود وجود دارد.

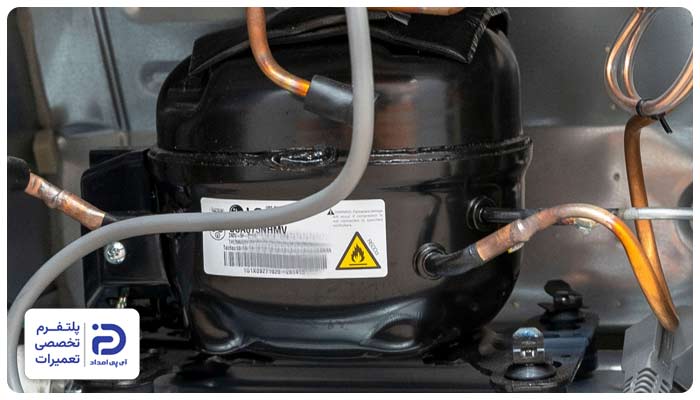

2. گرم شدن بیش از حد موتور

• داغ شدن موتور یخچال می تواند به دلایل مختلفی از جمله کمبود گاز، مشکلات فن کندانسور، مشکلات کمپرسور و … رخ دهد.
• هنگامی که موتور بیش از حد گرم می شود، گرمای اضافی می تواند به رله اورلود آسیب برساند و باعث خرابی آن شود.

3. افزایش و افت ولتاژ برق

• اگر ولتاژ برق بیش از حد بالا باشد، می تواند باعث افزایش جریان عبوری از موتور و در نتیجه گرم شدن بیش از حد آن شود.
• گرم شدن بیش از حد موتور می تواند باعث فعال شدن رله اورلود و قطع مدار شود.
• اگر این امر به طور مکرر اتفاق بیفتد، می تواند به رله اورلود آسیب برساند و باعث خرابی آن شود.
• به دلیل افت ولتاژ نیز موتور برای حفظ عملکرد خود باید بیشتر کار کند و این امر می تواند منجر به گرم شدن و در نهایت خرابی رله اورلود شود.

4. قرار داشتن یخچال در محیط بسیار گرم

• در محیط های گرم، یخچال باید برای خنک کردن محفظه خود بیشتر کار کند که به معنای افزایش بار موتور و در نتیجه افزایش جریان عبوری از آن است.
• رله اورلود برای محافظت از موتور در برابر اضافه بار طراحی شده است و اگر جریان بیش از حد مجاز باشد، رله اورلود مدار را قطع می کند.
• اگر یخچال برای مدت طولانی در معرض گرمای شدید قرار بگیرد، رله اورلود دائما مجبور به قطع مدار شده و به مرور زمان به آن آسیب می رساند.

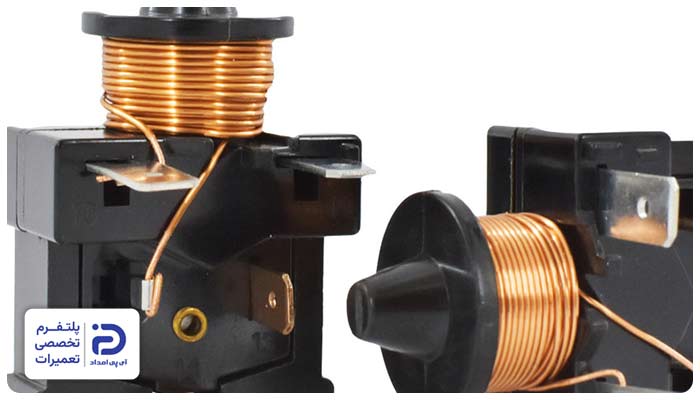

5. اشکال در سیم پیچی های رله اورلود

• سیم پیچ های رله اورلود نقش مهمی در عملکرد صحیح این قطعه دارند.
• هرگونه ایراد یا خرابی در این سیم پیچ ها می تواند منجر به عملکرد نامناسب و در نهایت خرابی رله اورلود شود.
• سیم پیچ های معیوب به راحتی گرم شده و این گرمای بیش از حد می تواند به عایق سیم ها آسیب برساند و باعث ذوب شدن آنها شود.

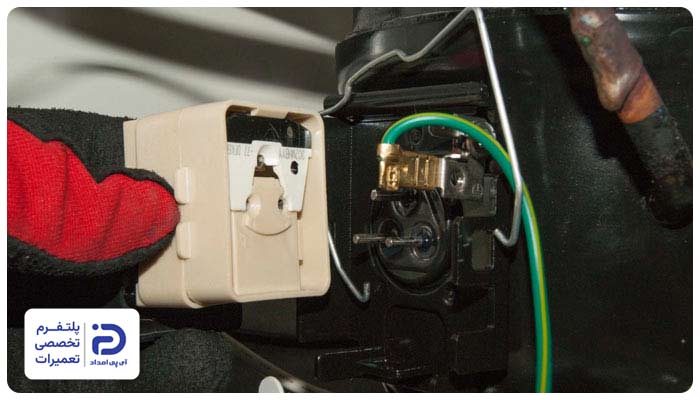

علائم خرابی اورلود یخچال

خرابی و از کار افتادن هریک از قطعات یخچال ها، ابتدا برای ما با علائم و نشانه هایی همراه است که در مورد رله اورلود یخچال نیز ما میتوانیم با مشاهده برخی علائم متوجه شویم که این قطعه از یخچال ما در حال آسیب دیدن و خراب شدن است. در ادامه به بررسی نشانه های خرابی رله اورلود یخچال می پردازیم.

1. ممکن است بدون اینکه یخچال خود را خاموش کنید، ناگهان متوجه خاموش بودن یخچال خود شوید.
2. ممکن است در هنگام کار موتور صدای غیرطبیعی به گوش برسد. اگر یخچال صدای تیک میدهد و استارت نمی کند، رله اورلود کار نمی کند.
3. اگر رله اورلود خراب باشد، ممکن است یخچال به طور کلی روشن نشود.
4. در صورتی که رله اورلود به درستی کار نکند، یخچال به طور مکرر روشن و خاموش خواهد شد.

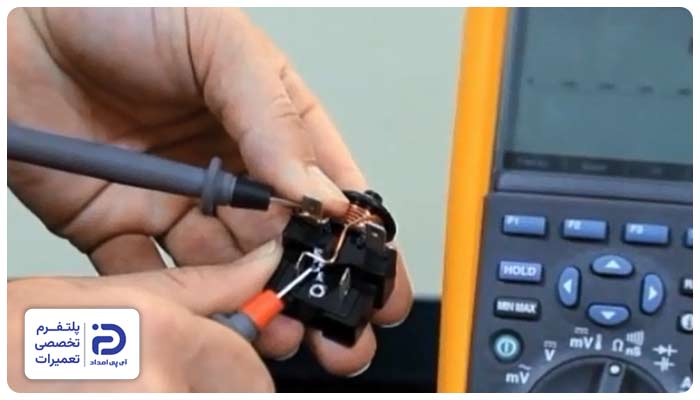

نحوه تست رله اورلود یخچال

رله اورلود یک قطعه ی حیاتی در یخچال است که از موتور در برابر گرم شدن بیش از حد و آسیب محافظت می کند. برای اطمینان از عملکرد صحیح یخچال، تست رله اورلود به صورت دوره ای توصیه می شود. نحوه تست رله اورلود یخچال را در ادامه این بخش دنبال نمایید:

ویدیو نحوه تعویض رله اورلود کمپرسور یخچال

ویدیویی مرتبط با این مقاله توسط تیم آی پی امداد تهیه شده است که شما کاربران گرامی می توانید در بخش ویدیو ها آن را مشاهده کنید.

مشاهده ویدیو

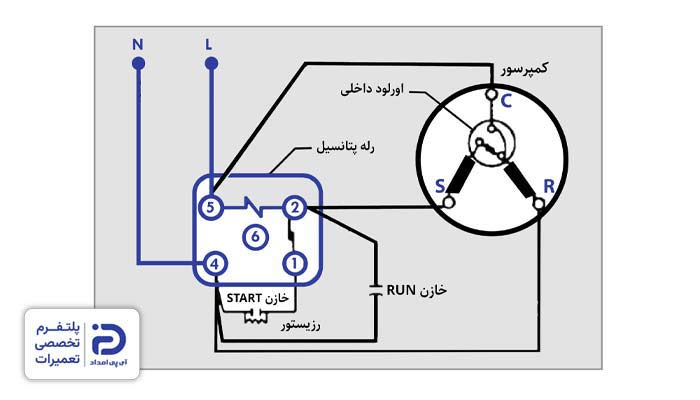

نقشه رله اورلود یخچال

رله اورلود یخچال (که ترکیبی از رله استارت و محافظ حرارتی یا همان اورلود است) به منظور کنترل و حفاظت کمپرسور به کار می‌رود. نقشه سیم کشی رله اورلود یخچال، به صورت زیر است:

1. ورودی فاز (L) و نول (N):

• سیم فاز (L) پس از عبور از ترموستات به پایه مشترک رله استارت (C یا L) متصل می‌شود.
• سیم نول (N) مستقیماً به پایه N کمپرسور و یک سر اورلود می‌رود.

2. رله استارت:

رله استارت دو مسیر ایجاد می‌کند:

• اتصال لحظه‌ای به سیم پیچ کمکی (استارت) کمپرسور (پایه S).
• اتصال دائم به سیم پیچ اصلی (رانینگ) کمپرسور (پایه R).
• پس از استارت، مسیر سیم پیچ کمکی توسط رله استارت قطع می‌شود.

3. اورلود حرارتی (محافظ اضافه‌بار):

• به صورت سری با سیم پیچ اصلی کمپرسور قرار می‌گیرد.
• معمولاً بین پایه R رله و پایه R کمپرسور یا در بعضی نقشه‌ها بین پایه مشترک (C) کمپرسور و خط نول قرار می‌گیرد.
• در صورت افزایش جریان یا دمای کمپرسور، مدار را قطع می‌کند.

4. خروجی به کمپرسور:

از رله به سه پایه کمپرسور متصل می‌شود:

• C (مشترک) به برق ورودی از رله.
• R (رانینگ) به خروجی دائم از رله و عبور از اورلود.
• S (استارت) به مسیر لحظه‌ای از رله.

آموزش تعویض رله اورلود یخچال

تعویض رله اورلود یخچال به شرط رعایت ایمنی و انتخاب صحیح قطعه، فرآیندی ساده ولی بسیار مهم است که از سوختن کمپرسور جلوگیری می‌کند و باعث طول عمر دستگاه می‌شود. در ادامه مراحل انجام این کار را ذکر کرده ایم:

طریقه نصب رله موتور یخچال

پیش از نصب، اطمینان حاصل کنید که رله استارت (و در صورت یکپارچه بودن، اورلود) دقیقا مطابق مشخصات کمپرسور یخچال باشد (بر اساس ولتاژ، جریان و نوع سیم‌ پیچ).

1. رله موتور به‌ صورت شاخه‌ای (Plug-in) یا با ترمینال‌های کشویی (Faston) به سه پایه کمپرسور متصل می‌شود.
2. رله دارای شیار یا کنتاکت‌هایی است که فقط در یک وضعیت مشخص روی پایه‌ها جا می‌خورد تا اتصال اشتباه صورت نگیرد.
3. رله را به‌ آرامی روی پایه‌ها فشار دهید تا کامل در جای خود بنشیند.
4. از ضربه زدن یا فشار بیش از حد خودداری کنید تا به پایه‌های مسی کمپرسور آسیب نرسد.
5. برخی مدل‌های رله دارای فیش یا ترمینال هستند که سیم فاز یا نول مستقیما به آنها متصل می‌شود.
6. این سیم‌ها را به ترمینال‌های علامت‌ گذاری‌ شده روی رله وصل کنید.
7. پس از اطمینان از نصب صحیح و محکم رله، کاور پلاستیکی ترمینال کمپرسور را در جای خود قرار دهید و قفل یا پیچ آن را ببندید.
8. این درپوش از ورود گرد و غبار و رطوبت جلوگیری می‌کند.

طریقه راه اندازی رله موتور یخچال

برای راه اندازی صحیح رله موتور یخچال، باید مدل دقیق یخچال خود را بدانید. این اطلاعات را می توانید در دفترچه راهنمای دستگاه خود یا روی برچسبی که در داخل یا خارج یخچال نصب شده است، پیدا کنید. نحوه راه اندازی رله اورلود یخچال را در زیر دنبال نمایید.

1. بعضی اوقات به دلیل پایین آمدن ولتاژ یا نیم سوز شدن سیم پیچی استارت در رله یخچال، کمپرسور یخچال به دلیل محافظت به وسیله اورلود شروع به کار نمی کند.
2. در این صورت یک خازن راه انداز روی کمپرسور نصب کنید.
3. خازن باید روی رله های سیم پیچ دار (سوزنی) نصب شود.اما اگر می خواهید روی رله سنگی خازن نصب کنید، اول باید رله یخچال سوزنی را تعویض کنید.
4. رله های سنگی که دارای سه فیش هستند و چون خازن روی آنها از نوع دائم در مدار است، برای این کار خوب نیستند.
5. زیرا این خازن برای کم کردن جریان رادیواکتیو روی آنها تعبیه شده است.
6. اما ما به خازن با کارایی راه اندازی موتور نیاز داریم.
7. برای این که روی رله های سوزنی خازن نصب کنیم، (خازن 80 میکرو فاراد خشک برای این کار لازم است) باید سیم روکش فیش برق رله را جدا کنیم.
8. یکی از سری های خازن را به فیش و سری دیگر را به سیم روکش که جدا شده وصل می کنیم و کار تمام است.

آیا راه اندازی موتور یخچال بدون رله امکان پذیر است؟

• به طور کلی راه اندازی موتور یخچال بدون رله اورلود توصیه نمی شود.
• رله اورلود یک قطعه ی حیاتی در یخچال است که از موتور در برابر گرم شدن بیش از حد و آسیب محافظت می کند.
• اگر فقط برای تست یا عیب یابی موتور به طور موقت به رله اورلود نیاز ندارید، می توانید آن را برای مدت کوتاهی جدا کنید.
• استفاده طولانی مدت از یخچال بدون رله اورلود می تواند خطرناک باشد و به موتور و سایر اجزای یخچال آسیب برساند.

برای رفع مشکل رله اورلود یخچال با کجا تماس بگیریم؟

رله اورلود کمپرسور یخچال یکی از قطعات بسیار مهم در سیستم این دستگاه است که بروز هرگونه خرابی یا آسیب دیدگی آن می تواند موجب ایجاد اختلال در عملکرد یخچال شود. از این رو لازم است مشکلات این قطعه را جدی گرفته و سریعا برای رفع آن اقدام کنید. در این مقاله از آی پی امداد تمامی نکات مهم مربوط به رله اورلود یخچال نظیر نحوه عملکرد، علت و علائم خرابی، نحوه تست و راه اندازی و سایر موارد را مورد بررسی قرار دادیم.

چنانچه از دانش فنی و تخصصی برخوردار هستید، می توانید به کمک مطالب ارائه شده اقدامات لازم را در جهت رفع مشکل این قطعه انجام دهید. در غیر اینصورت می توانید با شماره 02158941 یا 02191093903 تماس بگیرید تا متخصصین آی پی امداد خدمات مربوطه در این زمینه را به شما ارائه نمایند.
