ارور te لباسشویی ال جی

1. خرابی المنت
2. خرابی ترمیستور
3. ایراد در سیم‌کشی
4. خرابی برد

1.1 آماده‌سازی اولیه

• لباسشویی را خاموش کنید و دوشاخه آن را از برق بکشید،
• شیر ورودی آب را ببندید و چند لحظه صبر کنید که بارالکتریکی داخل دستگاه تخلیه شده و قطعات خنک شوند.

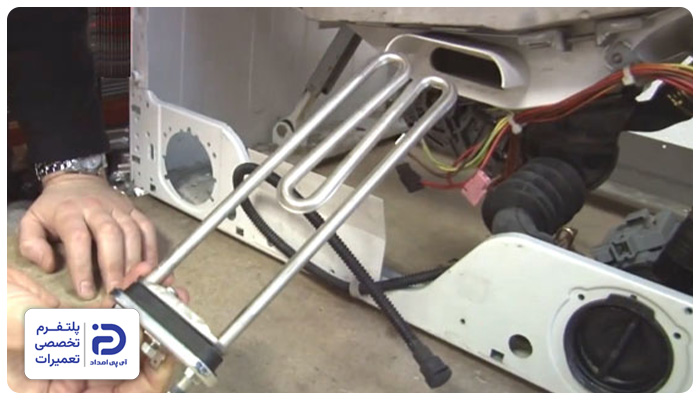

1.2 دسترسی به المنت

• در لباسشویی‌های ال‌جی معمولا المنت در قسمت پایینی دیگ تعبیه شده است،
• بنابراین برای دسترسی به آن باید پنل پشتی دستگاه را باز کنید،
• المنت را که دو ترمینال برق و یک مهره در مرکز آن قرار گرفته را شناسایی کنید.

1.3 بررسی ظاهری المنت

• روی المنت به دنبال علائمی مانند آثار سوختگی، زنگ‌زدگی شدید یا رسوب‌گرفتگی باشید،
• سیم‌ها و سوکت‌هایی که به المنت متصل شده‌اند را از نظر شل یا اکسید شدن و سوختگی چک کنید،
• اگر آسیب ظاهری در المنت مشاهده شود، احتمال خرابی آن بسیار است.

1.4 تست با مولتی‌متر

• برای بررسی دقیق‌تر سوکت‌های برق را از المنت جدا کنید،
• مولتی‌متر را روی حالت اندازه‌گیری مقاومت تنظیم کنید،
• پراب‌های مولتی‌متر را به پایه‌های المنت وصل کنید،
• اگر مقاومت صفر یا مدار باز باشد، المنت سوخته است،
• همچنین برای تست اتصال بدنه، باید یکی از پراب‌های مولتی‌متر را به المنت و دیگری را به بدنه فلزی لباسشویی وصل کنید،
• در صورت وجود جریان، اتصال بدنه رخ داده است.

1.5 تعویض المنت

• برای تعویض المنت نیاز است که مهره‌ مرکزی را شل کنید،
• حال پیچ مرکزی را به داخل فشار دهید که لاستیک آب‌بندی آزاد شود،
• المنت معیوب را از محل نصب آن بیرون آورید،
• المنت جدیدی که با مدل لباسشویی سازگار باشد را به جای قبلی قرار دهید،
• مهر مرکزی را محکم کنید و سوکت‌ها را طبق الگوی قبلی به المنت جدید وصل کنید،
• پنل لباسشویی را ببندید و عملکرد دستگاه را تست نمایید.

2.1 آماده‌سازی اولیه

• لباسشویی را خاموش کنید و دوشاخه آن را از پریز بکشید،
• شیر ورودی آب دستگاه را ببندید و چند دقیقه منتظر بمانید که قطعات داخلی دستگاه خنک شوند.

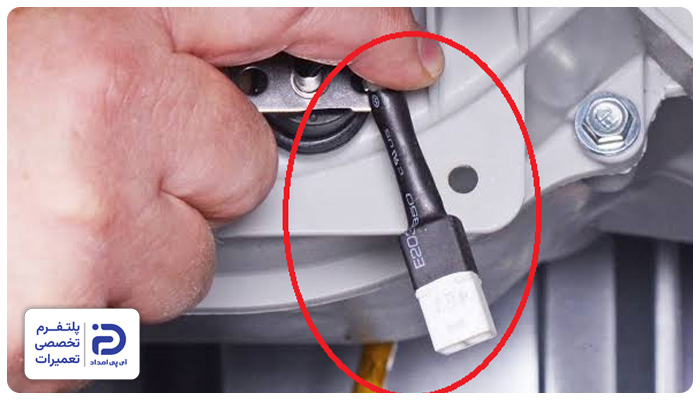

2.2 دسترسی به ترمیستور

• ترمیستور نزدیک به المنت گرمایشی و روی دیگ نصب شده است،
• بنابراین برای دسترسی به آن باید پنل پشتی لباسشویی را باز کنید،
• سپس قبل از انجام تعمیرات از نحوه اتصال سیم‌ها به ترمیستور، عکس بگیرید.

2.3 بررسی ظاهری ترمیستور

• علائمی همچون ترک‌خوردگی، شکستگی یا سوختگی روی ترمیستور را بررسی نمایید،
• سیم‌ها و سوکت‌های متصل به ترمیستور را چک کنید،
• اگر زنگ‌زدگی یا شل شدن سیم‌ها و سوکت‌ها را مشاهده کردید با استفاده از اسپری خشک، زنگ‌زدگی را برطرف کنید و سوکت‌ها محکم متصل نمایید.

2.4 تست ترمیستور با مولتی‌متر

• سوکت ترمیستور را جدا کرده و مولتی‌متر را روی حالت اندازه‌گیری مقاومت تنظیم نمایید،
• دو پراب مولتی‌متر را به پایه‌های ترمیستور وصل کرده و مقاومت را بخوانید،
• با گرمای ملایم سنسور را گرم کرده و چک کنید که مقاومت آن تغییر کند،
• در غیر این صورت اگر مقاومت مدار باز یا صفر باشد، ترمیستور خراب است،

2.5 تعویض ترمیستور

• گیره یا بست نگهدارنده سنسور را باز کرده و آن را بیرون آورید،
• سپس ترمیستور جدیدی که متناسب با مدل لباسشویی است را به جای قبلی بگذارید،
• سنسور را در محل خود محکم کرده و اتصالات را به آن وصل کنید.

3.1 آماده‌سازی اولیه و ایمنی

• لباسشویی را خاموش کنید و دوشاخه آن را از پریز بکشید،
• شیر ورودی آب را ببندید و چند دقیقه صبر کنید که بار الکتریکی قطعات موجود در لباسشویی تخلیه شود.

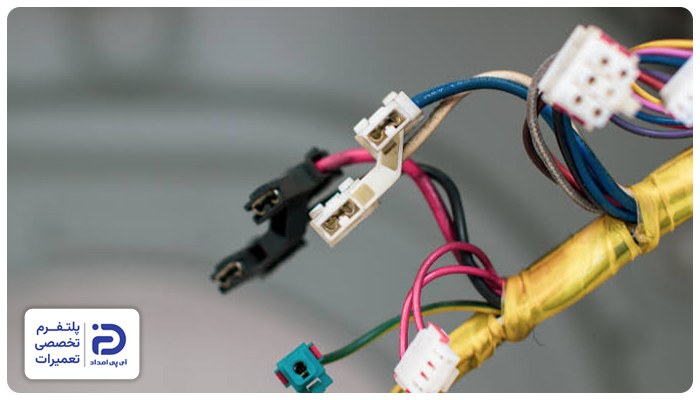

3.2 دسترسی به سیم‌کشی سیستم گرمایش

• پنل پشتی لباسشویی را باز کرده و محل قرارگیری ترمیستور، المنت و برد را پیدا کنید،
• مسیر سیم‌های اتصال بین قطعات گفته شده را چک کنید.

3.3 بررسی ظاهری سیم‌ها

• علائمی مانند بریدگی، پارگی، سوختگی یا له‌شدگی را روی سیم‌ها چک کنید،
• نقاطی که نزدیک به بدنه فلزی یا قطعات متحرک قرار گرفته‌اند را با دقت بیشتری بررسی کنید،
• علائمی مانند ذوب شدن روکش سیم یا تغییر رنگ آن هم از نشانه‌های خرابی سیم‌کشی سیستم گرمایش است.

3.4 کنترل سوکت‌ها و کانکتورها

• تمامی سوکت‌هایی که به المنت، برد و ترمیستور وصل شده‌اند را چک کنید،
• هرگونه اکسید شدگی، سوختگی یا شل شدگی در پایه‌های سوکت موجب اختلال در انتقال اطلاعات و برق دستگاه می‌شود،
• یک اسپری خشک مخصوص قطعات الکتریکی تهیه کرده و گرد و غبار یا زنگ‌زدگی روی اتصالات را با آن تمیز کنید.

3.5 تست سیم‌کشی با مولتی‌متر

• مولتی‌متر را روی تست پیوستگی تنظیم کنید،
• دو سر هر سیم را از مدار مربوطه جدا کرده و هر رشته سیم را به صورت جداگانه به پراب‌های مولتی‌متر وصل کنید،
• درصورتی که مولتی‌متر بوق نزند و مدار باز باشد، می‌توانید مطمئن شوید که سیم دچار قطعی شده است.

3.6 تعویض یا تعمیر

• با استفاده از سیم‌چین، بخش معیوب سیم را قطع کنید،
• دو سر سیم را لخت کرده و در هم بپیچید، می‌توانید از رابط استاندارد یا لحیم‌کاری هم برای اتصال سیم‌ها به‌ یک‌دیگر استفاده کنید،
• برای عایق‌بندی محل اتصال سیم‌ها هم می‌توانید از روکش حرارتی یا چسب برق کمک بگیرید،
• اما اگر آسیب سیم شدید باشد، توصیه می‌شود که کل دسته سیم تعویض گردد.

3.7 تعویض سوکت

• سوکت‌هایی که شکسته، سوخته یا زنگ‌زده‌اند را باید تعویض کنید،
• بدین منظور سیم را از نزدیک محل اتصال به سوکت قطع کرده، چند سانتی‌متر از سر آن را لخت کرده و به یک سوکت دیگر وصل کنید،
• مطمئن شوید که اتصال سیم به سوکت درست و با عایق‌بندی اصولی انجام شده باشد،
• در نهایت اطمینان یابید که اتصالات محکم هستند و پنل‌ دستگاه را مونتاژ کنید.

4.1 آماده‌سازی اولیه

• لباسشویی را از طریق دکمه پاور خاموش کرده و آن را از پریز بکشید،
• شیر ورودی آب را ببندید و 10 دقیقه صبر کنید که خازن‌های برد تخلیه شوند.

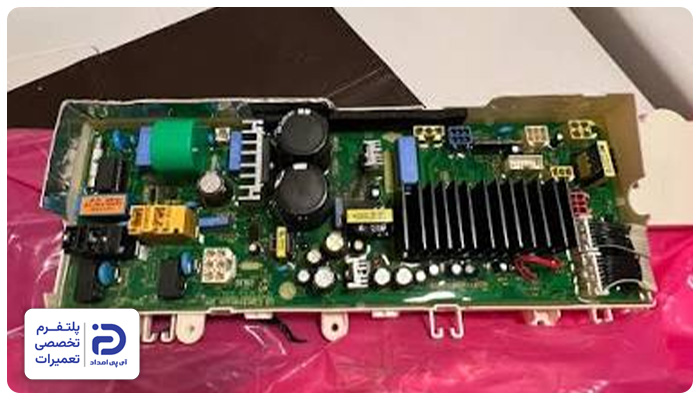

4.2 دسترسی به برد الکترونیکی

• در اکثر مدل‌های لباسشویی ال‌جی، برد اصلی در قسمت بالایی دستگاه و پشت پنل کنترل قرار می‌گیرد،
• بنابراین برای دسترسی به برد باید ابتدا پیچ‌های قاب بالایی را باز کنید،
• پنل را چند سانتی‌متر به عقب بکشید و آن را بلند کنید،
• پیش از آنکه انجام تعمیرات، بهتر است از اتصالات برد عکس بگیرید تا برای مونتاژ دچار مشکل نشوید.

4.3 بررسی برد

• علائمی مانند سوختگی، سیاه‌شدگی، ذوب شدن قطعات و تغییر رنگ نشان‌دهنده خرابی برد هستند،
• مدار المنت و ترمیستور را با دقت بیشتری بررسی کرده و مسیرهای چاپی برد از نظر قطع شدن یا ترک را چک کنید،
• رله المنت، ترایاک‌ها، مقاومت‌ها و قطعات دیگری که به مدار گرمایش مرتبط هستند را چک کنید،
• از مولتی‌متر استفاده کرده و سلامت قطعات مشکوک را بررسی نمایید،
• مولتی‌متر باید روی حالت اهم قرار گرفته و پراب‌های آن به پایه‌های قطعات وصل شود،
• درصورتی که مقاومت صفر یا مدار باز باشد، آن قطعه خراب است و به تعویض نیاز دارد.

4.4 بررسی اتصالات و سوکت‌ها

• کانکتورهایی که به برد وصل شده‌اند را بررسی کنید،
• شل شدن، سوختگی یا اکسید شدن سوکت‌ها عملکرد برد را مختل خواهد کرد،
• بنابراین باید در صورت مشاهده هرگونه آلودگی، از اسپری خشک مخصوص کمک گرفته و آن‌ها را تمیز کنید.

4.5 تعمیر برد

• اگر قطعاتی همچون رله، مقاومت یا ترایاک خراب شده باشد، برای تعمیر برد لباسشویی باید آن‌ها را با قلع و هویه جدا کنید،
• سپس قطعه‌ای مشابه با مدل لباسشویی تهیه نمایید و آن را روی برد در محل قبلی لحیم‌کاری کنید،
• هنگام لیحم‌کاری قطعات روی برد مراقب باشید که لحیم سرد یا اتصال کوتاه ایجاد نکنید.

4.6 تعویض برد

• درصورتی که آسیب‌های روی برد گسترده باشد، دیگر باید آن را تعویض کنید،
• بنابراین سوکت‌ها را از برد جدا کنید،
• پیچ‌های نگهدارنده برد را باز کنید و آن را بیرون آورید،
• برد جدیدی تهیه کرده و در جای قبلی بگذارید،
• پیچ‌های برد را محکم و اتصالات را به آن متصل نمایید،
• در نهایت پنل لباسشویی را مونتاژ کنید.
