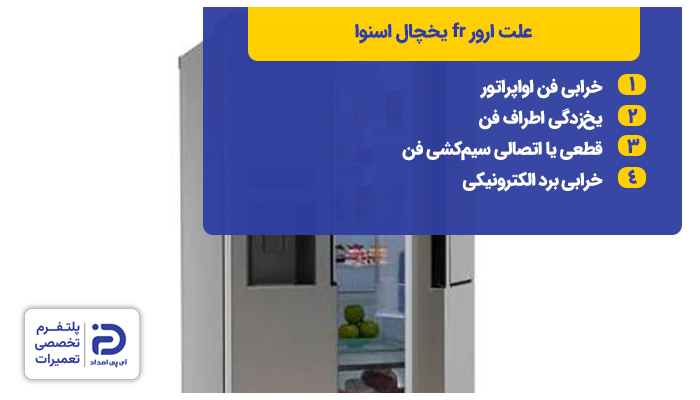

ارور fr یخچال اسنوا

1. خرابی فن اواپراتور
2. یخ‌زدگی اطراف فن
3. قطعی یا اتصالی سیم‌کشی فن
4. خرابی برد الکترونیکی

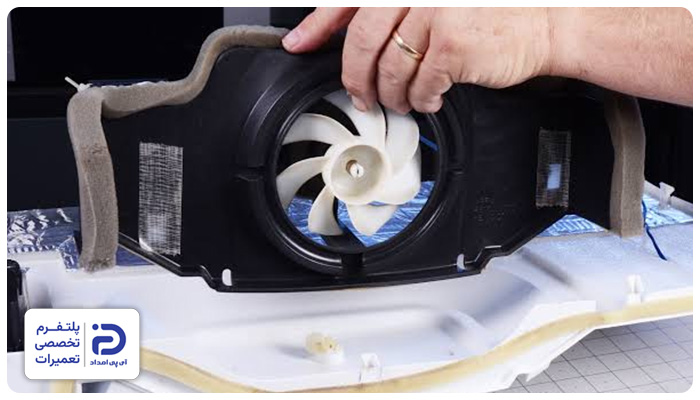

1.1 دسترسی به فن اواپراتور

• یخچال را پیش از انجام تعمیرات از برق بکشید که خطر برق‌گرفتگی و آسیب به برد کاهش پیدا کند،
• مواد غذایی را از فریزر بیرون آورید و تمام کشوها یا طبقات را خارج کنید که فضای مناسبی برای تعمیر و دسترسی به فن به‌وجود آید،
• حال باید پیچ‌هایی که پنل پشتی داخل یخچال را نگه‌داشته‌اند با یک پیچ‌گوشتی مناسب باز کنید،
• پنل را جدا کرده و آن را از یخچال بیرون آورید،
• در اغلب مدل‌های نوفراست اسنوا، معمولا فن اواپراتور بالای کویل‌های اواپراتور و پشت پنل قرار دارد،
• این قطعه یک موتور الکترونیکی کوچک و پروانه پلاستیکی دارد،
• وظیفه فن گردش هوای سرد داخل کابین یخچال و فریزر است.

1.2 بررسی فن اواپراتور

• ابتدا فن یخچال را از نظر ظاهری مورد بررسی قرار دهید،
• شکستگی، تغییر شکل یا وجود یخ در فن اواپراتور را بررسی نمایید،
• پروانه فن را با دست بچرخانید و نحوه چرخش آن را زیر نظر بگیرید،
• اگر پروانه به سختی بچرخد، گیر کرده باشد یا صدای غیرعادی ایجاد کند، ممکن است بلبرینگ یا موتور فن سوخته باشد،
• حال سوکت فن را بررسی کرده و علائمی مانند شل بودن، اکسید شدگی یا سوختگی روی آن را چک کنید.

1.3 تست با مولتی‌متر

• سوکت برق فن را جدا کرده و با استفاده از مولتی‌متری که روی حالت اندازه‌گیری پیوستگی تنظیم شده، سیم‌ها و ولتاژ آن‌ها را بررسی کنید،
• بعد از بررسی سیم‌ها، سراغ تست سیم‌پیچ موتور فن بروید، اگر مدار موتور قطع شده یا مدار باز و صفر باشد، موتور فن معیوب است و باید آن را تعویض کنید.

1.4 تعمیر فن

• درصورت شل بودن سوکت‌، آن را را محکم جا بزنید، اگر اکسید شده با اسپری خشک تمیز کنید،
• اما اگر با سوختگی سوکت مواجه شده‌اید، آن را جدا کرده و با نمونه مشابه جایگزین کنید،
• اگر پروانه‌های فن گیر کرده باشند، شما می‌توانید از روان‌کننده مخصوص چند قطره استفاده کنید که حرکت پروانه بهبود یابد،
• درصورتی که جسم خارجی بین پروانه گیر کرده باشد، کافی است آن را خارج نمایید،
• روی پروانه را با دستمال خشک پاک کرده و آلودگی‌ها را از آن بزدایید.

1.5 تعویض فن

• درصورتی که مشکل تنها به پروانه یا اتصالات ختم نشود و مشکل مرتبط با موتور فن باشد، دیگر تعمیر مقرون به‌صرفه نیست و باید برای تعویض فن اقدام کنید،
• بدین منظور پیچ‌های نگهدارنده را باز کنید،
• از محل قرارگیری و نحوه اتصال سیم‌ها به فن عکس بگیرید،
• فن را خارج کرده و فن جدید را طبق عکس داخل لباسشویی قرار دهید،
• سوکت‌ها را وصل کرده و پیچ‌های نگهدارنده فن را محکم کنید،
• در نهایت پنل داخلی را مونتاژ کرده و طبقات یخچال را در جای خود بگذارید.

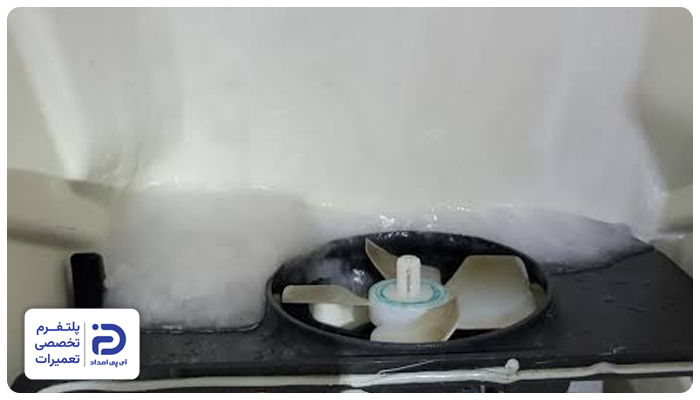

1. یخچال را از برق جدا کنید،
2. درب دستگاه را باز کرده و مواد غذایی را از بخش فریزر بیرون آورید،
3. کشوها یا طبقات فریزر را خارج کنید تا بتوانید پیچ‌های پنل پشتی و داخلی را باز کنید،
4. بعد از باز کردن پیچ‌ها پنل را جدا کرده و وضعیت فن که درست روی اواپراتور قرار گرفته را مورد بررسی قرار دهید،
5. درصورتی که اواپراتور و فن برفک و یخ گرفته باشند، باید اجازه دهید به صورت طبیعی در دمای معمول آشپزخانه آب شوند،
6. اگر عجله دارید، می‌توانید از باد ملایم سشوار کمک بگیرید، اما بهتر است فاصله سشوار از فن حداقل 30 سانتی‌متر باشد که آسیب نبیند،
7. در نهایت مطمئن شوید که پره‌های فن به‎‌درستی می‌چرخند،
8. سپس پنل را مونتاژ کرده و قفسه یا کشوها و مواد غذایی را داخل یخچال بگذارید.

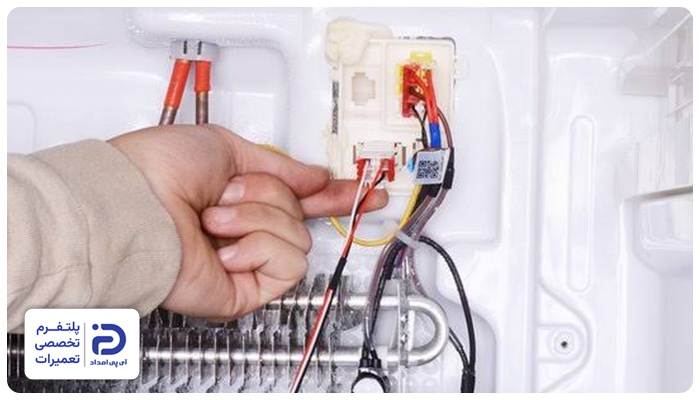

3.1 اقدامات اولیه

• قبل از شروع عیب‌یابی، بهتر است لباسشویی را از برق بکشید که خطر برق‌گرفتگی کاهش پیدا کرده و دیگر قطعات الکترونیکی آسیب نبینند،
• حال برای دسترسی به فن اواپراتور و سیم‌کشی آن، باید کشوها و طبقات فریزر را خارح کنید،
• پیچ‌های پنل داخلی فریزر را باز کنید،
• پنل را بردارید و فن اواپراتور و دسته سیمی که به آن متصل شده است را مشاهده کنید.

3.2 بررسی سیم‌کشی

• سیم‌های فن از سوکت موتور فن به سمت دسته سیم اصلی و برد الکترونیکی پیش رفته‌اند،
• کل مسیر سیم‌ها را از نظر پارگی، له‌شدگی، کشیدگی یا تماس با لبه‌های فلزی مورد بررسی قرار دهید،
• سوکت‌هایی که به فن و کانکتورهای مسیر وصل شده‌اند را جدا کنید و آن‌ها را از نظر شل بودن، شکستگی، اکسید شدگی، زنگ‌زدگی و سوختگی چک کنید،
• گاهی ممکن است شل شدن یا اکسیدن شدن سوکت موجب قطع ارتباط بین برد و فن شده باشد،
• حال روکش سیم‌ها را بررسی نمایید، اگر پارگی، ساییدگی، ذوب شدگی یا تغییر رنگ عایق‌ها مشاهده شود، احتمال اتصال کوتاه یا قطعی وجود دارد.

3.3 تست با مولتی‌متر

• مولتی‌متر را روی حالت اندازه‌گیری مقاومت تنظیم کنید،
• دو سر هر سیم را را با پراب‌های مولتی‌متر تست کنید،
• اگر صدای بیزر ندهد یا مقاومت OL را نشان دهد، سیم قطع شده است،
• همچنین باید با مولتی‌متر اتصال مثبت و منفی بین هر سیم یا بدنه فلزی یخچال را مورد بررسی قرار دهید،
• اگر مقاومت پایین وجود داشته باشد، اتصال کوتاه رخ داده است.

3.4 تعمیر سیم یا سوکت آسیب دیده

• درصورتی که بخشی از یک سیم آسیب دیده باشد، قسمت معیوب شده را سیم‌چین جدا کنید،
• دو سر سیم را با رابط استاندارد و لحیم‌کاری به یکدیگر متصل نمایید،
• می‌توانید برای اتصال آن‌ها از ورپ حرارتی یا روکش حرارتی استفاده کنید،
• از پیچیاندن سیم‌ها به یکدیگر و استفاده از چسب برق خودداری کنید؛ چرا که در محیط مرطوب این نوع اتصال، دوام چندانی ندارد.

3.5 تعویض سیم‌ها

• اگر چندین رشته سیم آسیب دیده باشد، دیگر تعمیر سیم‌ها کافی نیست و باید سیم‌ها را تعویض کنید،
• دسته سیم یا کانکتور را با یک قطعه اصلی و مناسب با مدل یخچال اسنوا تعویض نمایید،
• سوکت‌ها را در جای خود محکم کنید، پنل داخلی فریزر را ببندید و کشوها یا قفسه‌ها داخل یخچال بچینید.

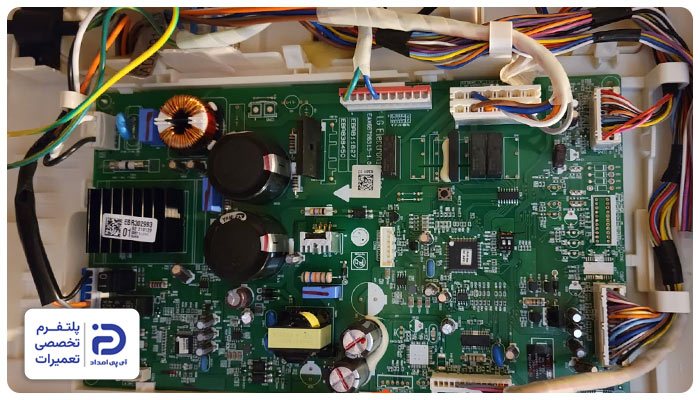

4.1 آماده‌سازی اولیه

• لباسشویی را از برق بکشید و برای اقدام به تعمیر 5 تا 10 دقیقه منتظر بمانید که بار داخل خازن‌ها تخلیه شود،
• برد الکترونیکی معمولا در قسمت پشتی دستگاه و داخل یک قاب پلاستیکی قرار گرفته است،
• بنابراین برای دسترسی به آن باید یخچال را از دیوار فاصله دهید،
• اگر پشت یخچال پنل وجود دارد، پیچ‌های پنل پایینی را باز کرده و قاب محافظ برد را باز کنید، تا به برد دسترسی داشته باشید.

4.2 بررسی برد الکترونیکی

• برد الکترونیکی مداری چاپی است و روی آن قطعاتی همچون رله، خازن، مقاومت، ترانس، دیود، آی‌سی، کانکتورهای متعدد وجود دارد،
• ابتدا سوکت‌هایی که به برد متصل شده‌اند را از نظر علائمی مانند اکسیدشدگی، ذوب‌شدگی، شل شدن یا سوختگی مورد بررسی قرار دهید،
• ممکن است یکی از سوکت‌های فن به برد قطع شده باشد که ارور fr رخ داده؛ بنابراین با محکم کردن سوکت یا تمیز کردن کانکتورها مشکل رفع می‌شود،
• حال باید سطح برد را مورد بررسی قرار دهید، علائمی همچون سوختگی، ترک روی مدار چاپی، بادکردگی یا نشت خازن‌ها و شکستگی قطعات و سوختگی رله‌ها نشان از خرابی برد هستند،
• درصورتی که فن و سیم‌کشی‌ها سالم باشد، باید از مولتی‌متر استفاده کرده ولتاژ خروجی برد به سوکت فن را اندازه‌گیری نمایید،
• اگر ولتاژ خروجی با مقدار نامی فن یکی نباشد و اختلاف زیادی وجود داشته باشد، احتمال خرابی برد هست.

4.3 تعمیر برد

• قطعاتی که روی برد مشکوک هستند، با قلع و هویه از روی برد جدا کنید،
• قطعه جدید که دارای مشخصات مشابه است را روی برد لحیم‌کاری کنید،
• لحیم‌های سرد یا ترک‌خورده روی برد را با لحیم‌کاری ترمیم کنید.

4.4 تعویض برد

• درصورتی که آی‌سی اصلی یا مسیرهای مدار چاپی دچار آسیب بسیار شده باشد، دیگر تعمیر مقرون به‌صرفه نیست و باید برد تعویض شود،
• سوکت‌ها را نشانه‌گذاری کرده و سپس آن را از برد جدا کنید،
• پیچ‌های نگهدارنده برد را باز کرده و برد قدیمی را جدا کنید،
• سپس برد جدید را سرجای قبلی بگذارید و پیچ‌های نگهدارنده برد را ببندید،
• سوکت‌ها را طبق نشانه‌گذاری‌ها به برد وصل کنید،
• در نهایت پنل یخچال را مونتاژ کرده و آن را به محل نصب خود برگردانید.
