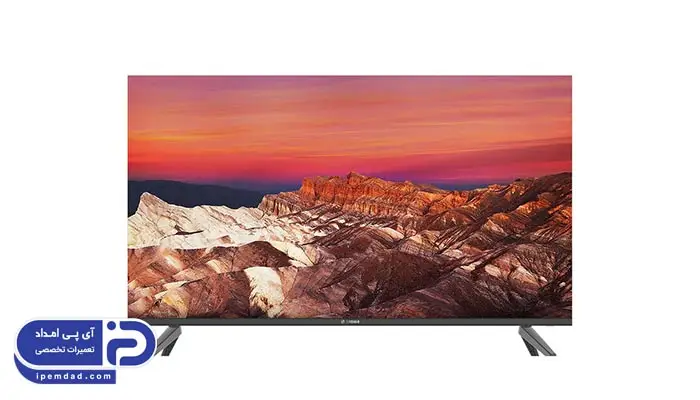

چرا تلویزیون اسنوا روشن نمیشه؟

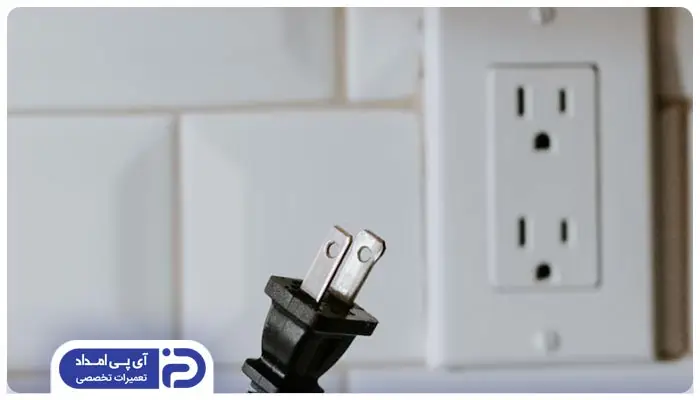

1. مشکل در پریز برق

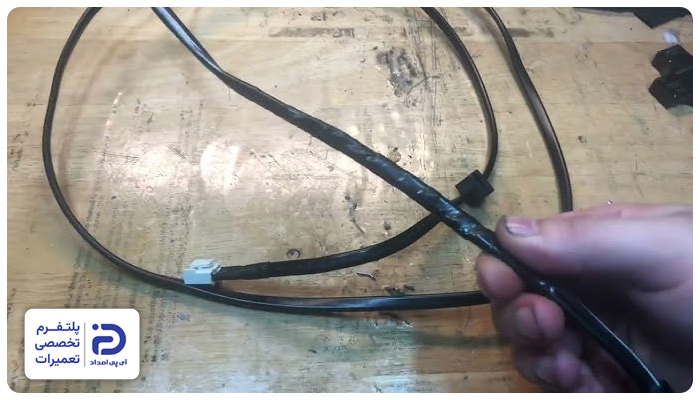

2. خرابی کابل برق تلویزیون

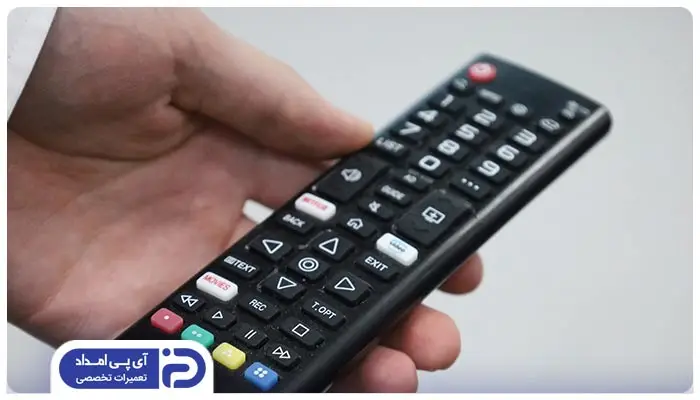

3. ایراد در ریموت کنترل

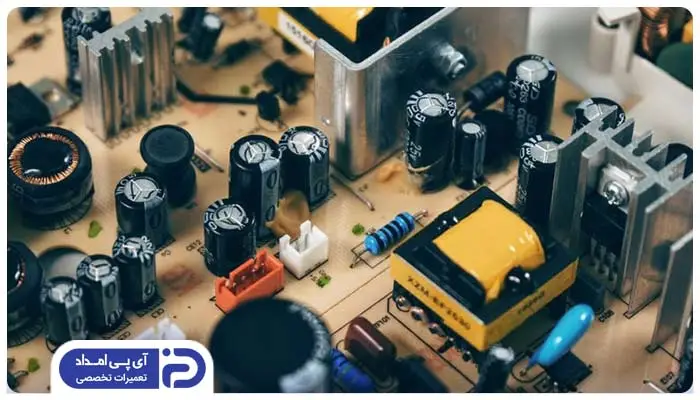

4. مشکل در برد پاور (Power Board)
5. خرابی برد اصلی تلویزیون (Main Board)
6. خراب شدن پنل یا بک‌لایت تلویزیون
7. خرابی برد T-Con
8. مشکل در مدار آماده‌به‌کار (Standby 5V)
9. نوسان برق یا آسیب پس از قطع و وصل برق
10. مشکل نرم‌افزاری یا کرش سیستم‌عامل (Smart TV)
11. خرابی کلید پاور تلویزیون

1. دوشاخه تلویزیون را از پریز بکشید،
2. یک فازمتر صنعتی یا تستر ولتاژ تهیه کرده و با استفاده از آن وجود فاز و نول در پریز را مورد بررسی قرار دهید،
3. اگر ولتاژ نامنظم و کمتر از 210 یا بیشتر از 240 ولت باشد، باید از محافظ ولتاژ استفاده نمایید،
4. همچنین برای اطمینان از مشکل در پریز بهتر است تلویزیون را به پریز دیگری که با وسایل پرمصرف مشترک نیست، متصل نمایید.

1. دوشاخه تلویزیون را از پریز بکشید،
2. کابل را از قسمت متصل به تلویزیون تا دوشاخه به صورت بصری مورد بررسی قرار دهید،
3. سوکت کابل را از تلویزیون جدا کرده و پین‌ها را از نظر دوده‌زدگی یا سوختگی مورد بررسی قرار دهید،
4. مولتی‌متری را روی حالت “continuity” تنظیم کرده و کابل را با آن چک کنید،
5. درصورت عدم وجود اتصال یا طبیعی نبودن مقاومت، باید کابل تعویض شود،
6. حین تعویض کابل توجه داشته باشید که از کابل اورجینال با آمپر مشابه و توصیه شده استفاده نمایید.

1. باتری‌ها را با نمونه نو و باکیفیت تعویض کنید،
2. هنگام فشردن دکمه‌های روی ریموت اطمینان یابید که “LED” روشن شود،
3. اگر “LED” روشن نشود، مدار ریموت خراب شده است،
4. پس بهتر است ریموت دیگری برای تلویزیون خود خریداری نمایید،
5. اما قبل از تعویض بد نیست که تلفن همراه یا اشیاء الکترونیکی را از مقال سنسور “IR” بردارید،
6. در این صورت ممکن است مشکل برطرف شود و نیازی به تعویض ریموت نباشد.

1. آماده‌سازی اولیه

• دستگاه را از برق بکشید و اجازه دهید خنک شود،
• سپس پیچ‌های قاب تلویزیون را باز کرده و حین جدا کردن آن مراقب باشید به اتصالات داخل تلویزیون آسیبی وارد نمی‌کنید.

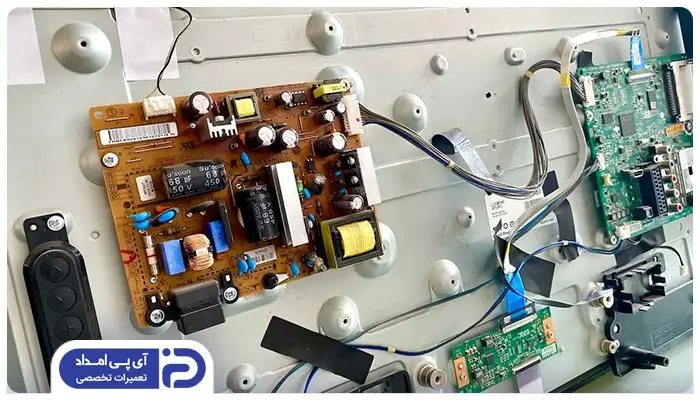

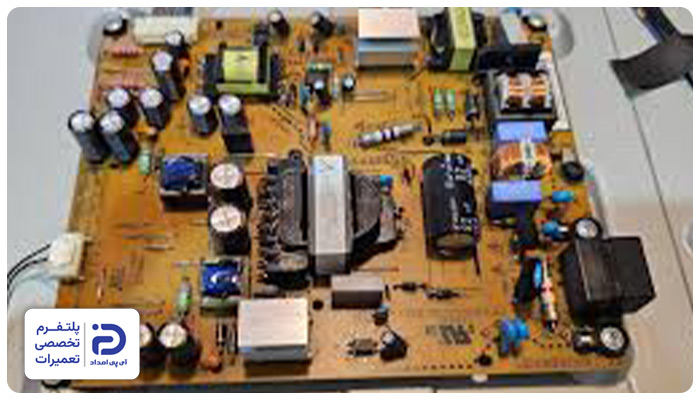

2. شناسایی برد پاور

• برد پاور بزرگ‌ترین برد به‌کار رفته در تلویزیون اسنوا است،
• این برد معمولا قسمت پشتی تلویزیون و روی سمت چپ یا سمت میانی قاب داخلی قرار گرفته است،
• در صورت شناسایی، از اتصالات آن عکس گرفته و سپس برد را برای بررسی بیشتر جدا کنید.

3. بررسی برد پاور

• قطعات روی برد مانند خازن‌ها را از نظر پف‌کردگی به صورت بصری مورد بررسی قرار دهید،
• با استفاده از مولتی‌متر ولتاژهای 5V ،12V ،24V را اندازه‌گیری نمایید،
• اگر خروجی 5V استندبای وجود نداشته باشد، برد پاور باید تعمیر شود.

4. تعمیر برد پاور

• قطعات معیوب روی برد را با استفاده از هویه و قلع جدا کنید،
• نمونه‌هایی با ظرفیت و ولتاژ مشابه تهیه کرده و روی برد لحیم کنید،
• مراقبت باشید که حین لحیم‌کاری، اتصال سرد به وجود نیاید.

5. مونتاژ نهایی

• طبق عکس گرفته شده، برد پاور را سرجای خود بگذارید و اتصالات آن را وصل کنید،
• قاب تلویزیون را ببندید و عملکرد دستگاه را مورد بررسی قرار دهید.

1. آماده‌سازی اولیه

• تلویزیون را از برق بکشید و منتظر بمانید جریان داخل خازن‌های آن تخلیه شود،
• سپس آن را روی یک سطح صاف قرار داده و پیچ‌های پنل پشتی را باز کنید،
• حین باز کردن مراقب باشید که به دستگاه آسیبی نمی‌رسانید.

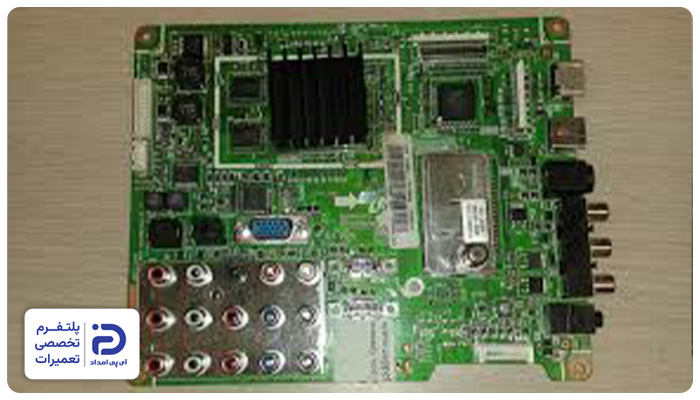

2. شناسایی برد اصلی

• مین‌برد از برد پاور کوچک‌تر بودن و قطعات روی آن متراکم‌تر است،
• این قطعه معمولا سمت راست تلویزیون و در کنار محل ورود کابل آنتن، “HDMI” و “USB” قرار می‌گیرد.

3. بررسی و تعمیر مین‌برد

• قطعات روی برد اصلی را از نظر سوختگی و آسیب ظاهری مورد بررسی قرار دهید،
• با استفاده از مولتی‌متر، مسیرهای ولتاژ 1.2v ،1.8v ،3.3v را اندازه بگیرید،
• درصورت وجود هرگونه مشکلی در قطعات روی برد، آن‌ها را با قلع و هویه جدا کرده و نمونه مشابه را لحیم‌کاری کنید،
• مسیرهای آسیب‌دیده را هم با استفاده از لحیم‌کاری ترمیم کنید.

4. تعویض برد

• درصورت آسیب ” CPU” یا “NAND” دیگر برد قابل تعمیر نیست و باید کل آن را تعویض کنید،
• بنابراین از اتصالات آن عکس بگیرید،
• یک برد مشابه تهیه کنید و طبق عکس گرفته شده داخل تلویزیون نصب کنید.

5. مونتاژ و تست نهایی

• دستگاه را مونتاژ کنید،
• پیچ‌های قاب را ببندید،
• تلویزیون را به برد متصل کرده و عملکرد آن را تست کنید.

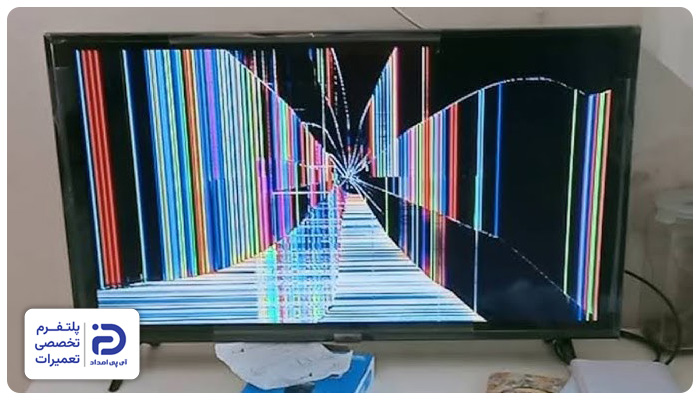

1. تست اولیه

• تلویزیون را روشن کنید و با چراغ‌قوه روی صفحه نور بتابانید،
• اگر تصویر محو دیده شود، بک‌لایت سوخته است،

2. آماده‌سازی

• تلویزیون را از برق بکشید و آن را روی سطحی صاف بخوابانید،
• سپس پیچ‌های قاب پشتی آن را باز کنید.

3. شناسایی بک‌لایت

• بک‌لایت تلویزیون اسنوا در پشت پنل “LCD” و زیر لایه‌های دیفیوزر یا پخش‌کننده نور قرار گرفته است،
• برای دسترسی به آن باید تمام فریم جلویی، پنل “LCD”، لایه‌های پولاریزه و دیفیوزر را باز کنید.

4. تست بک‌لایت تلویزیون

• با استفاده از دستگاه “LED Tester” نوارهای بک‌لایت را تست کنید،
• اگر نوار بک‌لایت سالم باشد، LEDها با نور یکنواخت و به صورت کامل روشن می‌شوند،
• اما درصورتی که بخشی از LEDها روشن شوند یا نور آن‌ها کمک باشد، نوار بک‌لایت معیوب است،
• اگر LEDها روشن نشود، نوار کاملا سوخته و نیاز به تعویض دارد.

5. تعویض بک‌لایت

• بعد از شناسایی نوار بک‌لایت خراب، از نحوه قرارگیری آن‌ها عکس بگیرید،
• نوار بک‌لایت آسیب‌دیده را جدا کنید،
• بک‌لایت اورجینال و باکیفیت تهیه کنید؛ چراکه بک‌لایت‌های غیراصل به پاور فشار وارد می‌کنند،
• سپس بک‌لایت‌ها را طبق عکس سرجای خود فیکس کنید،
• در نهایت تلویزیون را مونتاژ کرده و عملکرد آن را تست کنید.

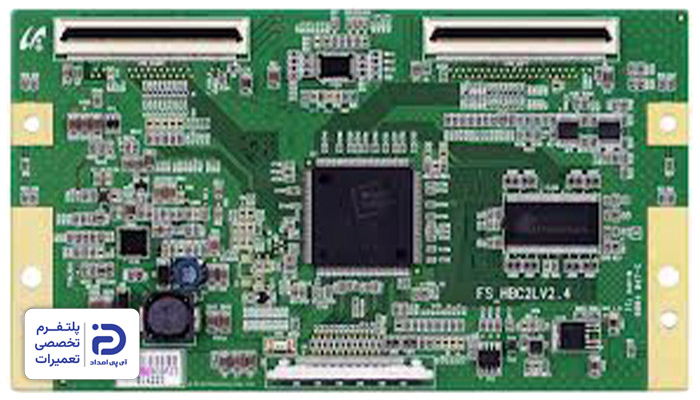

1. دسترسی به برد “T-Con”

• قاب پشتی تلویزیون را باز کنید،
• برد “T-Con”معمولا بالای تلویزیون و در مرکز یا کمی متمایل به سمت راست آن قرار گرفته است،
• روی این قطعه یک صفحه فلزی محافظ نقره‌ای نصب شده است،
• همچنین دو فلت حساس پهن از مین‌برد به آن متصل شده‌اند و دو یا چند فلت باریک‌تر آن را به پنل وصل می‌کنند.

2. تست و بررسی برد “T-Con”

• بعد از شناسایی و دسترسی به برد، فیوز کوچک “SMD” آن را با مولتی‌متری که روی حالت اتصال تنظیم شده، بررسی کنید،
• درصورت عدم شنیدن صدا، برد “T-Con” خراب است و نیاز به تعویض دارد.

3. تعویض برد “T-Con”

• ابتدا فلت‌های “LVDS” را با دقت جدا کنید،
• سپس پیچ‌های برد “T-Con” را باز و برد جدید را جایگزین کنید،
• در نهایت فلت‌ها را با دقت جا بزنید.

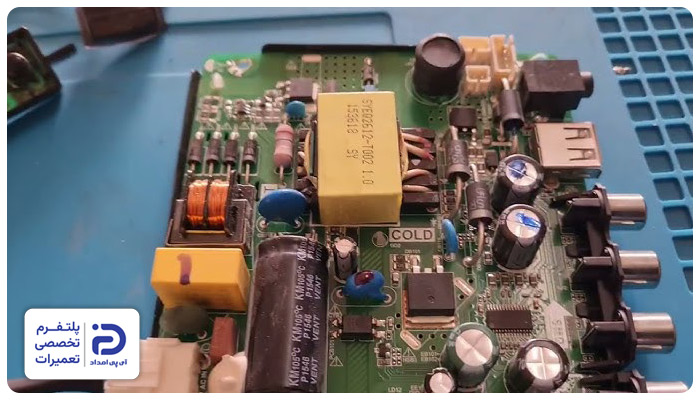

1. شناسایی مدار آماده‌به‌کار

• مدار “Standby 5V” روی برد پاور قرار دارد؛ بنابراین برای دسترسی به آن باید قاب پشتی را باز و برد پاور را شناسایی نمایید،
• این مدار شامل رگلاتورهای ولتاژ، آی‌سی “PWM”، ترانس سوئیچینگ کوچک استندبای، دیودهای خروجی، خازن‌های صافی و اپتوکوپلر فیدبک می‌شود،
• مدار “Standby 5V” حتی در صورت خاموش بودن تلویزیون همچنان کار می‌کند.

2. تست مدار و تعمیر آن

• تمامی قطعات گفته شده باید با استفاده از مولتی‌متر مورد بررسی قرار گیرند،
• درصورت خرابی هر قطعه، باید آن را با نمونه مشابه تعویض نمایید،
• برای تعویض نیاز است که نمونه مشابه قطعه مورد نظر تهیه شده و سپس با قلع و هویه روی برد لحیم شود.

3. مونتاژ نهایی

• در نهایت بعد از تعویض قطعات آسیب‌دیده، تلویزیون را مونتاژ کنید،
• دستگاه را روشن کرده و عملکرد آن را مورد بررسی قرار دهید.

1. درصورت وجود نوسان بسیار، بهتر است موقتا تلویزیون را از برق بکشید،
2. از محافظ ولتاژ با استاندارد “CE” استفاده کنید،
3. در صورت نوسان شدید برق منطقه، نصب استابلایزر توصیه می‌شود.

1. تلویزیون را به صورت سخت‌افزاری ریست کنید،
2. برای انجام این کار، 15 ثانیه دکمه پاور را نگه‌دارید،
3. اگر وارد سیستم نشد، آخرین فریمور رسمی را از طریق اتصال تلویزیون به گوشی یا لپ‌تاپ به وسیله “USB”فلش کنید،
4. دقت داشته باشید که فایل فریمور باید مطابق مدل دستگاه باشد.

1. آماده‌سازی اولیه

• تلویزیون را از برق بکشید و قاب پشتی آن را باز کنید.

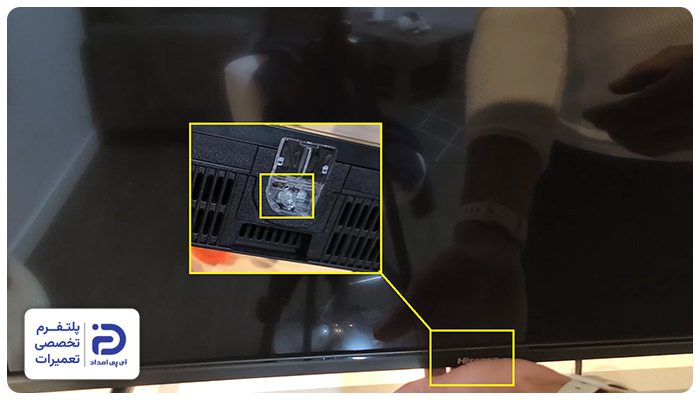

2. پیدا کردن دکمه پاور

• دکمه پاور شامل یک برد کوچک است که معمولا لبه پایینی یا کناری پنل قرار می‌گیرد،
• این برد با یک فلت باریک به مین‌برد وصل شده است.

3. تست با مولتی‌متر

• مولتی‌متر را روی حالت اتصال بگذارید،
• دو پراب مولتی‌متر را روی پایه‌های کلید پاور قرار دهید،
• اگر صدای بوق شنیده شود، کلید سالم و در غیر این صورت کلید پاور خراب است.

4. بررسی فلت‌ها

• فلت‌های متصل به برد کلید را از نظر بررسی چک کنید،
• در صورت پارگی، خوردگی یا سولفاته بودن آن‌ها را تعویض کنید.

5.تعویض برد کلید پاور

• فلت‌های متصل به برد اصلی و برد کلید را جدا کنید،
• برد جدید را در جای مناسب قرار دهید،
• به صورت صاف و دقیق فلت‌ها را داخل سوکت‌ها بگذارید،
• در نهایت تلویزیون را مونتاژ کرده و عملکرد آن را چک کنید.
