علت ارور e09 ماشین ظرفشویی بوش

1. سوختن المنت گرمایشی
2. خرابی پمپ حرارتی
3. خرابی برد الکترونیکی
4. خرابی سنسور دما (NTC)

1.1 آماده‌سازی اولیه

• دوشاخه ظرفشویی را از برق بکشید،
• شیر آب ورودی دستگاه را ببندید،
• 10 تا 15 دقیقه منتظر بمانید که خازن‌ها تخلیه شوند،
• دستگاه را برای ایجاد فضایی مناسب به‌منظور تعمیر، کمی جلو بکشید.

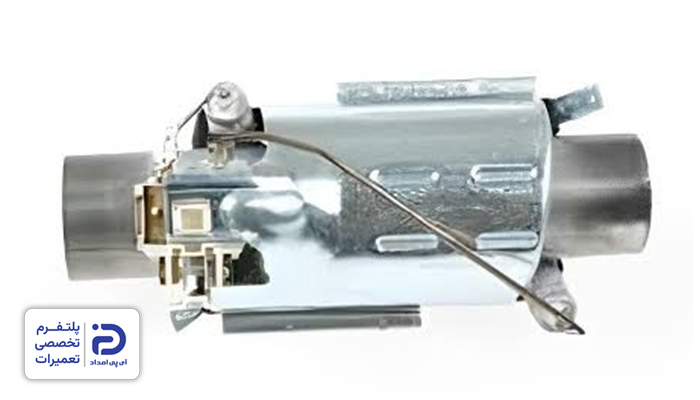

1.2 دسترسی به المنت

در اکثر ظرفشویی‌های بوش، المنت به صورت قطعه‌ای داخل مجموعه پمپ قرار می‌گیرد،

برای دسترسی به این قطعه باید پنل‌های کناری دستگاه را باز کنید،

سپس پمپ اصلی را در کف دستگاه پیدا کرده و المنت را در این مجموعه شناسایی نمایید.

1.3 بررسی و تست اولیه

• سوکت‌های متصل به المنت را بررسی کنید و مطمئن شوید که نسوخته‌ یا شل نشده‌اند،
• در صورت احساس بوی سوختگی یا تغییر رنگ، احتمال خرابی المنت وجود دارد،
• مولتی‌متر را رو حالت مقاومت قرار دهید،
• سپس پراب‌‌های مولتی‌متر را به المنت وصل کنید،
• اگر مقاومت بی‌نهایت یا مدار باز باشد، المنت سوخته است.

1.4 تعویض المنت

• از آنجایی که المنت داخل پمپ قرار گرفته بهتر است که کل مجموعه پمپ در صورت خرابی المنت عوض شود،
• بدین منظور شلنگ‌ها را از پمپ جدا کرده و سوکت برق را باز کنید،
• سپس پمپ را از جای خود خارج کرده و پمپ جدید و سازگار با مدل دستگاه را جایگزین نمایید،
• سوکت برق را به پمپ متصل کرده و شلنگ‌ها را محکم ببندید،
• در نهایت باید پنل لباسشویی را مونتاژ کنید.

2.1 آماده‌سازی اولیه

• دوشاخه دستگاه را از برق بکشید و شیر آب ورودی را ببندید،
• اگر داخل دستگاه آب مانده با اجرای یکبار برنامه “Drain” آن را خالی کنید،
• 10 تا 15 دقیقه صبر کنید و سپس ظرفشویی را از محل نصب خود بیرون بکشید.

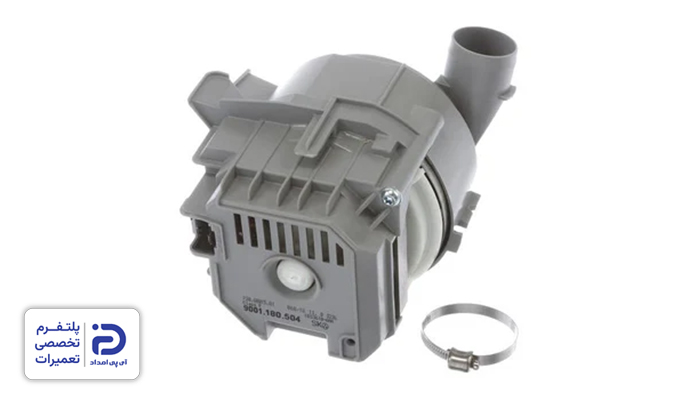

2.2 دسترسی به پمپ حرارتی

• پنل کناری یا زیری ظرفشویی را باز کنید،
• در کف دستگاه یک مجموعه بزرگ پلاستیکی یا فلزی مشاهده می‌کنید که پمپ حرارتی نام دارد.

2.3 بررسی علائم خرابی

• سوکت برق و اتصالات را بررسی کنید که شل نشده یا نسوخته باشند،
• گاهی خرابی پمپ تنها مرتبط به سوختن یا شل شدن سوکت‌ها و اتصالات هستند،
• ضمن اینکه خرابی پروانه هم می‌تواند عملکرد مجموعه پمپ را تحت تاثیر قرار دهد،
• بدین منظور پروانه را با دست بچرخانید و مطمئن شوید که به صورت آزادانه می‌چرخد و جسم خارجی بین آن گیر نکرده باشد.

2.4 تست با مولتی‌متر

• پس از اطمینان از این موضوع، مولتی‌متر را روی تست مقاومت قرار دهید،
• مقاومت المنت داخلی پمپ را اندازه‌گیری نمایید،
• اگر مقاومت بی‌نهایت یا مدار باز باشد، المنت سوخته است،
• درصورت دسترسی به موتور، مقاومت آن را هم با مولتی‌متر چک کنید،
• درصورت عدم واکنش یا مقاومت غیرعادی، موتور پمپ خراب است.

2.5 تعویض پمپ

• شلنگ‌های ورودی و خروجی پمپ را جدا کنید،
• سوکت برق را باز کرده و پمپ قدیمی را خارج نمایید،
• پمپ جدید و سازگار با مدل دستگاه را در جای قبلی بگذارید،
• بست‌های اتصالات را محکم کنید که از نشتی جلوگیری شود،
• در پایان پنل ماشین ظرفشویی را مونتاژ کنید.

3.1 آماده‌سازی اولیه

• دوشاخه دستگاه را از برق بکشید و شیر آب را ببندید،
• 10 تا 15 دقیقه صبر کنید که خازن‌ها تخلیه شوند.

3.2 دسترسی به برد

• برد ممکن است در کف دستگاه و داخل یک جعبه ضد آب قرار داشته باشد،
• در برخی مدل‌ها هم برد در کنار دستگاه قرار می‌گیرد و در مدل‌های قدیمی‌تر معمولا روی درب نصب می‌شود،
• با توجه به مدل دستگاه، برای دسترسی به برد، پنل مربوطه را باز کنید،
• از اتصالات و محل قرارگیری برد عکس بگیرید.

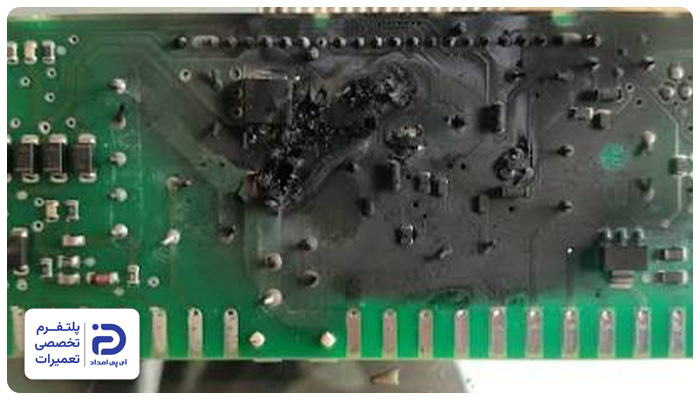

3.3 بررسی برد

• به دنبال نشانه سوختگی یا لکه سیاه روی برد، بوی سوختگی الکترونیکی، خازن‌های بادکرده یا ترک‌خورده، اتصالات شل یا زنگ‌زده روی برد باشید،
• با استفاده از مولتی‌متر ولتاژ خروجی برد به سمت پمپ حرارتی را اندازه‌گیری نمایید،
• رله المنت روی برد را هم با استفاده از مولتی‌متر چک کنید، اگر مقاومت نشان داده شده به شما بی‌نهایت یا مدار باز باشد، رله المنت سوخته است.

3.4 تعمیر برد

• رله المنت سوخته روی برد را با استفاده از قلع و هویه جدا کنید،
• سپس رله جدید و مناسب را روی برد لحیم‌کاری کنید،
• مسیرهای سوخته یا ترک‌خورده هم باید به‌درستی تعمیر شوند،
• خازن‌ها و آی‌سی‌های آسیب‌دیده هم بهتر است با قلع و هویه از روی برد جدا شوند و قطعه جدید و سالم جایگزین گردد.

3.5 تعویض برد

• برد قدیمی را جدا کنید و برد مناسب دستگاه خود را تهیه نمایید،
• طبق عکس، برد را در جای قبلی خود بگذارید و اتصالات را به آن وصل کنید،
• در نهایت دستگاه را مونتاژ کنید.

4.1 آماده‌سازی اولیه

• دوشاخه دستگاه را از برق بکشید و شیر آب ورودی را ببندید،
• 10 تا 15 دقیقه صبر کنید که خازن‌ها تخلیه شوند.

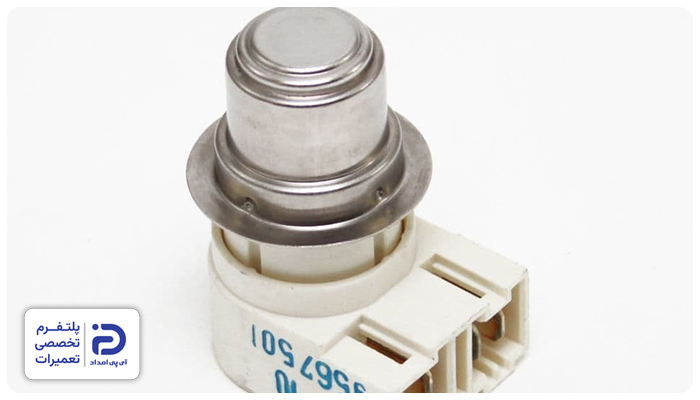

4.2 دسترسی به سنسور

• سنسور “NTC” معمولا روی پمپ حرارتی یا بدنه مخزن آب قرار گرفته است،
• سنسور قطعه‌ای کوچک پلاستیکی با دو سیم است،
• برای دسترسی به آن باید پنل کناری را باز کنید.

4.3 بررسی سنسور

• سوکت اتصال را از نظر شل یا اکسید شدن چک کنید،
• مطمئن شوید که سیم‌ها قطع یا له نشده باشند،
• اگر رسوب یا جرم زیادی اطراف سنسور باشد، احتمال خرابی این قطعه وجود دارد،
• مولتی‌متر را روی حالت تست مقاومت بگذارید و مقاومت “NTC” را اندازه‌گیری کنید،
• در دمای اتاق مقاومت باید 4 تا 20 کیلواهم باشد،
• در صورت نمایش مقاومت صفر احتمال اتصال کوتاه و در صورت نمایش مقاومت بی‌نهایت احتمال قطعی سنسور وجود دارد.

4.4 تعویض سنسور

• سنسور را از جای خود خارج نمایید،
• سوکت برق را از آن جدا کنید،
• “NTC” جدید و سازگار با مدل دستگاه را در محل قبلی نصب کنید،
• در نهایت پنل دستگاه را مونتاژ کنید.

• خرابی المنت حرارتی
• ایراد در سنسور دما (ترمیستور)
• مشکل در برد الکترونیکی

• دستگاه را 10 دقیقه از برق بکشید و ریست کنید،
• فیلترها را تمیز کنید،
• از شوینده باکیفیت استفاده کنید.

• المنت داخل پمپ یا سیستم گرمایش معیوب است،
• اتصالات المنت به برد اشتباه یا قطع شده،
• برد کنترل فرمان گرمایش صادر نمی‌کند.
