سایز لوله های کولر گازی
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله سایز لوله های کولر گازی به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
مشاوره آنلاینانتخاب اشتباه سایز لوله رفت و برگشت کولر گازی کاهش شدید راندمان دستگاه، بالا رفتن مصرف برق و حتی در برخی مواقع آسیب به کمپرسور و هزینه‌های تعمیراتی سنگینی را در پی دارد؛ به همین دلیل در این مقاله از آی‌پی امداد می‌خواهیم نقش لوله‌های کولرگازی در عملکرد دستگاه و عوامل تاثیرگذار در انتخاب سایز این قطعات را بررسی کنیم.
اگر درمورد هرکدام از بخش‌های این مقاله سوالی دارید، در قسمت دیدگاه‌های همین مطلب برای ما کامنت بگذارید تا کارشناسان آی‌پی امداد شما را راهنمایی کنند.

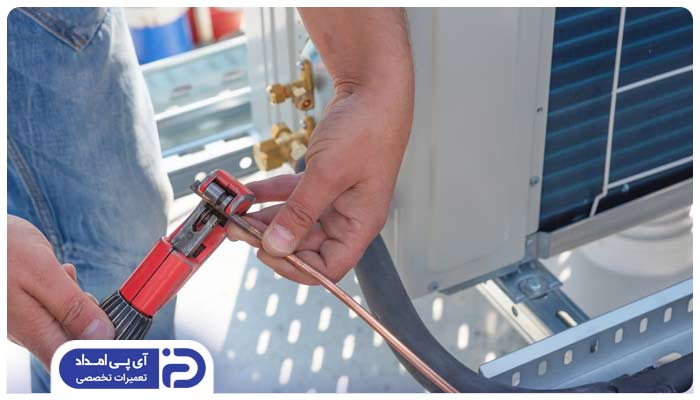

شناخت نقش لوله های کولرگازی
لوله های کولر گازی وظیفه انتقال گاز مبرد بین واحدهای داخلی و خارجی را بر عهده دارند؛ بنابراین یکی از مهم ترین اجزای کولرگازی هستند و انتخاب صحیح ابعاد و سایز لوله کولر گازی از اهمیت بالایی برخوردار بوده و عملکرد آن به‌صورت زیر است.
- در سیستم‌های تهویه مطبوع لوله‌های کولرگازی، گاز مبرد را از کمپرسور به اجزای داخلی سیستم مانند فن کویل‌ها که گرما را تبادل می‌کنند، انتقال می‌دهد.
- گاز مبرد در کمپرسور تحت فشار قرار میگیرد و سپس با جریان یافتن در لوله های کولرگازی به سایر سمت‌های سیستم منتقل می‌شود.
- بعد از اینکه گاز مبرد گرمای خود را از دست می‌دهد و به مایع تبدیل می‌شود، مجددا از طریق لوله های کولرگازی به کمپرسور فرستاده شده تا با تکرار این چرخه، محیط را خنک کند.
نحوه انتخاب لوله های مناسب کولر گازی
به دلیل اهمیت بالای نقش لوله های کولرگازی در انتقال گاز مبرد در بهره‌وری سیستم و کارکرد صحیح آن باید در انتخاب انواع سایز لوله مسی کولر گازی دقت زیادی به خرج دهید و به فاکتورهای زیر توجه داشته باشید.

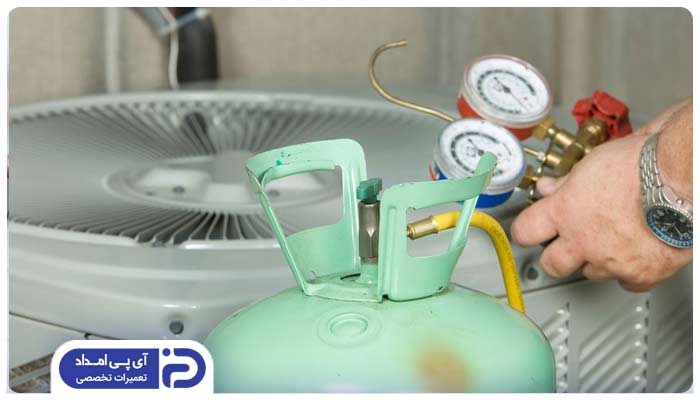

۱. ظرفیت گاز مبرد
- انتخاب لوله های کولرگازی باید بر اساس ظرفیت گاز مبرد که توسط کمپرسور تولید می‌شود، انجام گردد.
- در صورتی که سایز لوله‌های کولرگازی با ظرفیت گاز مبرد متناسب نباشد، عملکرد کولرگازی تحت تاثیر قرار میگیرد.
- اگر سایز لوله های کولرگازی کمتر از ظرفیت دستگاه باشد؛ کارایی و راندمان دستگاه پایین می آید و اگر سایز لوله ها بیشتر از ظرفیت دستگاه باشد، مجبور به پرداخت هزینه‌های بالا می‌شوید.
۲. فاصله بین بخش های سیستم

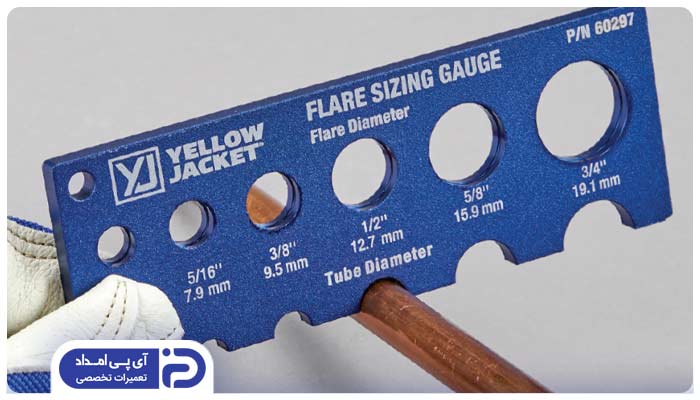

- برای اینکه متوجه شوید چه مقدار قطر لوله مسی کولر گازی برای دستگاه شما مناسب است باید فاصله بین قسمت‌های مختلف مثل کمپرسور، کویل‌ها و اتصالات را در نظر بگیرید.
- فاصله بین بخش‌های مختلف دستگاه اندازه لوله مسی کولر گازی را تعیین می‌کنند.

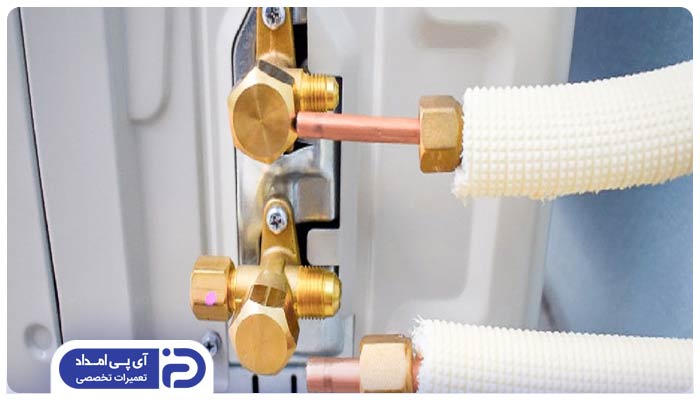

۳. جنس لوله
- از میان جنس‌های مختلف لوله کولرگازی، لوله‌های مسی بسیار مناسب هستند؛ چراکه می‌توانند فشار بسیار بالا را هم تحمل کنند.
- لوله‌های آلومینیومی برای سیستم‌های کوچک و کوتاه مورد استفاده قرار می‌گیرند و لوله‌های پلی‌پروپین مناسب سیستم‌هایی با حجم کم هستند.
۴. شیب مناسب
- اگر لوله‌های کولرگازی شیب مناسبی نداشته باشند، ممکن است گاز مبرد به خوبی در آنها جریان پیدا نکند.
- بنابراین انتخاب لوله اسپیلت با شیب مناسب اهمیت بسیاری دارد.

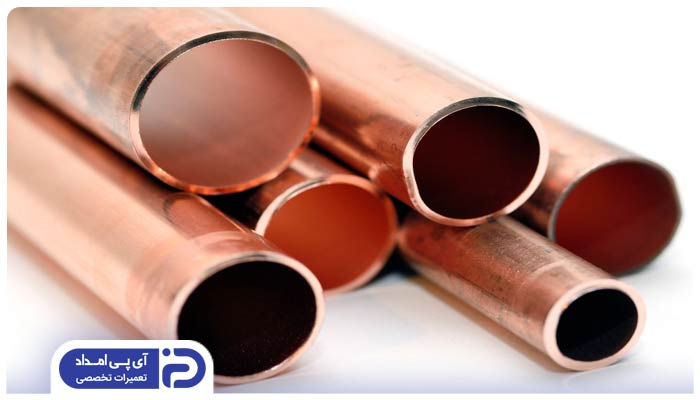

۵. شرایط آب و هوایی
- در مناطق گرم و خشک سایز لوله کولر باید بزرگ باشد تا بتواند حرارت گاز مبرد را به خوبی جذب و منتقل کنند.

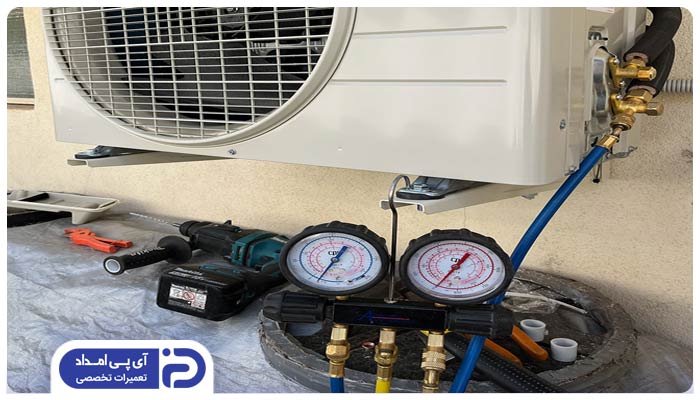

۶. فشار گاز مبرد
- یکی از فاکتورهایی که هنگام انتخاب سایز لوله های مسی کولر گازی باید به آن توجه شود، میزان فشار گاز مبرد است.
- اگر لوله کولرگازی انتخاب شده از فشار مورد نیاز کوچکتر باشد، خطر نشت و انفجار را به دنبال داشته و بسیار خطرناک است.
- اگر لوله انتخاب شده بزرگتر از فشار مورد نیاز باشد، عملکرد سیستم با اختلال مواجه می‌شود و کارایی آن کاهش پیدا می‌کند.

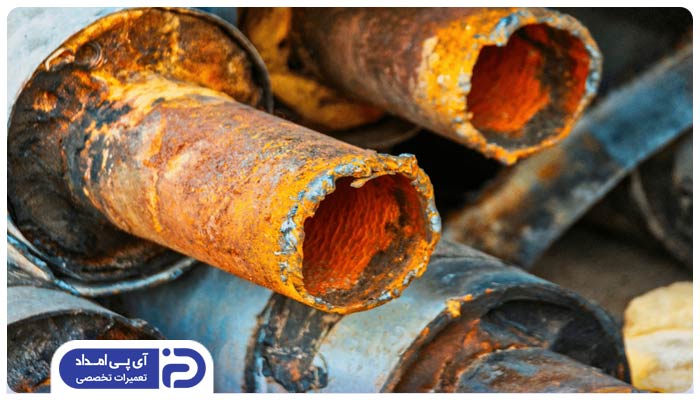

۷. تحمل لوله در برابر خوردگی
- برای انتخاب لوله گاز کولر گازی باید مقاومت آنها در برابر خوردگی هم مورد بررسی قرار گیرد.
- لوله‌هایی که در برابر خوردگی مقاومت بیشتری دارند، عمر طولانی‌‌تری داشته و مقاومت بیشتری در برابر خرابی و نشت دارند.

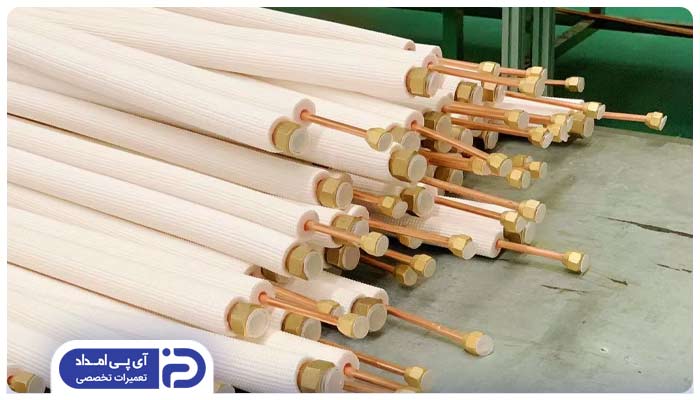

بررسی سایز لوله های رفت و برگشت اسپیلت
برای انتخاب اندازه مناسب لوله های رفت و برگشت کولرگازی باید میزان جریان گاز مبرد و فشار آن و همچنین فاصله بین دستگاه و یونیت داخلی را در نظر گرفت.
اما به‌طور کلی سایز لوله رفت کولرگازی باید یکی از اندازه‌های زیر باشد:
- 1.4 اینچ
- 1.2 اینچ
- 3.8 اینچ
- 5.8 اینچ
درحالی‌که سایز لوله برگشت کولرگازی را باید یکی از دو مورد زیر باشد:
- 3.8
- 5.8
جدول سایز لوله مسی کولر گازی
باتوجه به نوع سیستم تهویه مطبوع و حجم جریان گاز مبرد مناسب‌ترین اندازه لوله مسی کولر گازی می‌تواند متفاوت باشد. با این حال، برخی از ابعاد معمولی لوله‌های کولرگازی که در سیستم‌های تهویه مطبوع استفاده می‌شوند را در جدول زیر جمع‌آوری کرده‌ایم.
| مساحت مقطع داخلی | ضخامت دیواره | قطر داخلی لوله | قطر لوله |
| 2.98 | 0.03 | 0.19 | 1.4 |
| 8.04 | 0.03 | 0.32 | 3.8 |
| 15.90 | 0.04 | 0.45 | 1.2 |
| 24.48 | 0.05 | 0.56 | 5.8 |
| 36.12 | 0.05 | 0.68 | 3.4 |

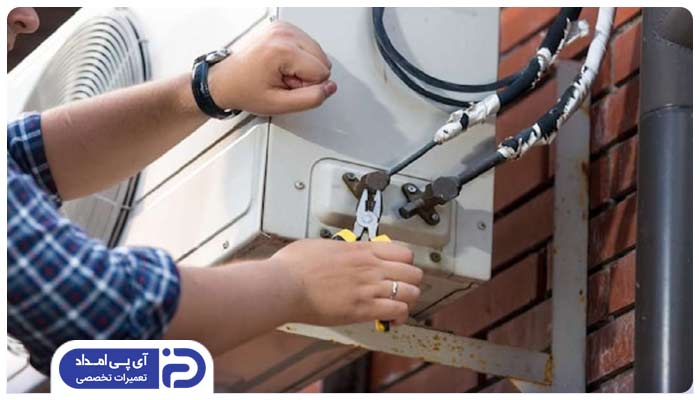

مشکلات انتخاب سایز نامناسب لوله کولر
انتخاب سایز نامناسب لوله اسپلیت می‌تواند شما را با مشکلات زیر مواجه کند.
۱. ایجاد فشار غیر استاندارد
- لوله‌های کوچک، فشار در مدار رفت و برگشت را افزایش می‌دهند و در فشرده‌سازی مبرد توسط کمپرسور اختلال ایجاد می‌کنند.
- این درحالی است که لوله‌های بزرگ با افت فشار و اختلال در عملکرد کلی سیستم همراه هستند.
۲. اختلال در جریان مبرد
- در پی ورود مقدار نامناسب مبرد به اواپراتور در اثر انتخاب اشتباه سایز لوله مسی کولر گازی توان خنک‌کنندگی دستگاه کاهش پیدا می‌کند.
۳. بالا رفتن مصرف برق
- با کاهش راندمان سرمایشی دستگاه کمپرسور بیشتر کار می‌کند و این مسئله مصرف برق دستگاه را افزایش می‌دهد.
۴. ایجاد نویز و لرزش بالا
- صدای دستگاه به‌دلیل فشار غیر استاندارد به کمپرسور و لوله‌ها بالا می‌رود.
- همچنین امکان لرزش مداوم دستگاه و احتمال نشتی هم با انتخاب اشتباه سایز لوله کولر وجود دارد.
۵. تسریع خوردگی لوله‌ها
- به علت فشار بیش از حد جداره‌های داخلی لوله‌ها ساییده شده و احتمال پوسیدگی در آنها بالا می‌رود.
- حتی در برخی موارد امکان نشت گاز مبرد هم وجود دارد.
برای تعمیر کولر گازی با کجا تماس بگیریم؟
در این مقاله با نقش لوله‌های رفت و برگشت در کولرهای گازی و اهمیت انتخاب سایز مناسب آنها آشنا شدید. همچنین درمورد چگونگی انتخاب سایز لوله کولر متناسب با مشخصه‌های دستگاه اطلاعاتی به‌دست آوردید.
درنهایت اگر کولرگازی شما با مشکل مواجه شده، پیشنهاد می‌کنیم از طریق تماس با شماره‌های 02191003098 و 02158941 یا کامنت‌گذاری در انتهای این مطلب و برقراری ارتباط با کارشناسان آی‌پی امداد از خدمات تعمیر این مجموعه استفاده نمایید.
سلام خسته نباشید کولر اسپلیت هایسنس طول لوله ها حتما باید پنج متر باشد یا کسی بخواهد سه متر برای رفت و برگشت استفاده شود مشکل دارد.یا خیر...
درود علی عزیز 😌 توی اسپلیت‌ها، طول استاندارد لوله‌کشی معمولا ۵ متر در نظر گرفته میشه چون: • شارژ گاز کارخانه بر اساس همین طول تنظیم شده. • این طول به تعادل فشار و برگشت روغن کمپرسور کمک می‌کنه 🛢️. اگه طول لوله کمتر از استاندارد باشه (مثلا ۳ متر): • فشار گاز و جریان روغن ممکنه تغییر کنه و باعث استهلاک بیشتر کمپرسور بشه 🔧. • احتمال برگشت مایع به کمپرسور و آسیب به سوپاپ‌ها وجود داره ❌. 🛠 راه‌حل: • بعضی نصاب‌ها در لوله کوتاه‌تر، یه مقدار گاز رو کم میکنن تا فشار درست تنظیم شه. • حتما نصب رو به یک نصاب ماهر بسپار که بعد از اتصال، فشار رو با گیج دقیق چک کنه 📏. 📌 در کل، ۳ متر قابل استفاده هست ولی باید تنظیمات گاز و شیب لوله‌کشی رعایت بشه تا عمر دستگاه کم نشه.
سایز لوله های کولر ۲۴۰۰۰ تی سی ال یک دوم و یک چهارم هست مشکلی ایجاد نمیکنن؟
درود حمیدرضا عزیز 😌 اگه کولر ۲۴۰۰۰ تی سی ال هست، معمولا سایز لوله مناسب باید ۵/۸ و ۱/۴ باشه، نه ۱/۲ و ۱/۴ ❗️ 📌 استفاده از لوله ۱/۲ به جای ۵/۸ باعث افت راندمان، فشار برگشت بالا، استهلاک کمپرسور و در نهایت کاهش عمر دستگاه میشه ⚠️ اگه لوله‌ها قبلا کشیده شدن، برای اطمینان حتما با یه تکنسین حرفه‌ای مشورت کن 👨🔧 اگه خواستی، تکنسین های آی پی امداد میان بررسی و مشکل رو رفع میکنن ✅
با سلام لوله تو کار ساختمان برا ۲۴۰۰۰ هست لوله ۱۶ و کولر نکسار ۲۴۰۰۰ هم گرفتیم ولی لوله کمپرسور ۱۲ هست باید چکار کرد. آیا میشه جوش زد و استفاده کرد آیا مشکلی درست نمیکنه یا کولر گازی مشکل داره.؟؟؟ چرا ۱۲ هست..
درود سعید عزیز 😌 ✅ لوله ۱۲ میلی‌متر برای خط مایع (کمپرسور) تو کولر نکسار ۲۴۰۰۰ عادیه و مشکلی ایجاد نمیکنه. ⚠️ ولی لوله ۱۶ میلی‌متر که تو کار ساختمان هست، معمولا برای خط گاز (برگشت) هست و نباید به جای خط مایع استفاده بشه. جوش دادن لوله‌ها ممکنه نشتی ایجاد کنه و بهتره از اتصالات استاندارد و صحیح استفاده کنی ✅ اگر نگرانی داری، از نصاب یا تکنسین مجاز آی پی امداد کمک بگیر تا همه چیز درست نصب بشه و کولرت سالم کار کنه ⚡️
سلام وقت بخیر آیا از لوله ۱/۴ و ۳/۸ که برای کولر ۱۲۰۰۰ هست میشه به جای ۱/۴ و ۱/۲ که برای کولر ۱۸۰۰۰ استفاده کرد؟
درود سیاوش عزیز 😌 خیر ⚠️ معمولا نمیشه لوله ۱/۴ و ۳/۸ (که مخصوص کولر ۱۲۰۰۰ هست) رو جایگزین سایز ۱/۴ و ۱/۲ برای کولر ۱۸۰۰۰ کرد. چون: 🔧 لوله مایع (۱/۴) یکیه، ولی لوله گاز برگشت باید حتما ۱/۲ اینچ باشه تا حجم گاز بیشتری رو بدون افت فشار عبور بده. اگه از ۳/۸ استفاده کنی، به کمپرسور فشار میاد و باعث کاهش راندمان، افزایش آمپر مصرفی و حتی سوختن کمپرسور میشه. ✅ توصیه میکنم حتما از سایز استاندارد لوله که کارخانه گفته استفاده کنی تا عمر کولر کوتاه نشه.
سلام ببخشید کولر ۱۲۰۰۰ هایسنس را با لوله ۲۴۰۰۰ هایسنس میشه نصب کرد مشکلی پیش نمیاد .ممنون میشم راهنمایی کنید
درود 😌 مرتضی عزیز سؤالت خیلی مهمه چون استفاده از لوله نامتناسب میتونه به کولر آسیب بزنه ❌ 👈 تفاوت لوله کولر ۱۲۰۰۰ با ۲۴۰۰۰: قطر لوله در کولرهای ۲۴۰۰۰ بزرگتره تا گاز بیشتری عبور بده. اگر از لوله بزرگ تر برای کولر کوچکتر (مثل ۱۲۰۰۰) استفاده بشه، ممکنه: برگشت روغن به کمپرسور مختل بشه 🛢️ کاهش بازدهی سرمایش 🧊 فشار به کمپرسور وارد بشه و عمرش کم بشه ⚠️ ✅ پیشنهاد: برای نصب اصولی و جلوگیری از آسیب، حتما از لوله متناسب با ظرفیت کولر استفاده کن. در صورت نیاز به نصب تخصصی، میتونی از خدمات آی پی امداد استفاده کنی 👨🔧✅
سلام استاد لوله توکار ساختمان به طول حدودی ۳ الی ۴ متر یک دوم و یک چهارم هستش اگه بخوام کولر ایولی۲۴ هزار روش نصب کنم جواب میده مشکل ساز میشه یانه ممنون میشم راهنمایی کنید
درود رضا عزیز 😌 با توجه به طول ۳ تا ۴ متر لوله کشی توکار، از نظر طول مشکلی نداری ✅ ⚠️ ولی موضوع مهمتر سایز لوله هست: برای کولرگازی ۲۴ هزار، معمولا باید لوله 1/4 و 5/8 باشه، نه 1/2 و 1/4 ❌ چون قطر لوله برگشت (1/2) باعث افت راندمان و فشار زیاد به کمپرسور میشه. بهتره قبل نصب، لوله برگشت رو دقیق تر بررسی کنی و اگه لازم بود، بخشی از مسیر تعویض یا تبدیل بشه تا به دستگاه آسیب نزنه. اگه خواستی نصب اصولی انجام بشه و خیالت راحت باشه، میتونی از خدمات آی پی امداد استفاده کنی تا کولرت با رعایت استانداردها نصب بشه 👨🔧
سلام ، واحد مسکونی ما ۲ سری لوله کشی مسی به ابعاد رفت ۳/۸ و برگشت ۵/۸ میباشد با این ابعاد میشه یکدستگاه داگ اسپیلت ۱۸۰۰۰ جهت اتاق خوابها و یکدستگاه داکت اسپلیت ۳۰۰۰۰ جهت پذیرائی نصب کرد ؟ ممنون از راهنمایی شما
درود کورش عزیز 😌 سایز لوله‌هایی که گفتی (۳/۸ رفت و ۵/۸ برگشت) برای داکت اسپلیت ۳۰٬۰۰۰ کاملاً مناسبه ✅ اما برای کولر گازی اسپلیت ۱۸٬۰۰۰ کمی بزرگتر از استاندارده: 💡 معمولاً برای ۱۸٬۰۰۰، لوله رفت ۱/۴ و برگشت ۱/۲ مناسبه ⚠️ استفاده از سایز بزرگتر ممکنه باعث افت راندمان، کاهش سرمایش یا برگشت روغن ناقص بشه اگه لوله‌ها خیلی بلند نیستن و با شیب مناسب اجرا شدن، میتونی استفاده کنی ولی بهتره برای کولر ۱۸٬۰۰۰ با یه تبدیل مناسب سایزها رو تنظیم کنی تا عملکرد بهتر باشه 🔧 اگه خواستی نقشه دقیق‌تری چک کنیم یا در مورد مسیر لوله‌ها مطمئن شی، همین‌جا بپرس تا دقیق‌تر راهنمایی‌ت کنم 😌✅
با سلام وتشکر لوله کشی برگشت داخل دیوار ساختمان ما کمتر از قطر مورد نیاز کولر ۲۴۰۰۰ هست اما اگر دولوله رفت وبرگشت موجود رو باهم یکی کنیم قطر مورد نیاز رو میده برای رفت هم لوله اضافه با قطر مناسب موجوده چون لوله کشی برای سه پنل شده وما قصد نصب یک پنل رو داریم میشه راهنمایی کنین آیا امکانش هست واینکار مشکلی برلی کندانسور ایجادنمیکنه؟
درود وفا جان 😌 سؤال خیلی خوبی پرسیدی و نشون میده با دقت به جزئیات نصب کولر توجه داری 💡 در مورد اینکه آیا میتونی از دو لوله برگشت موجود برای رسیدن به قطر مناسب استفاده کنی، باید بدونی: ⚠️ ادغام فیزیکی دو لوله برای افزایش قطر مؤثر نیست و کار مهندسی‌شده‌ای نیست؛ چون جریان مبرد (گاز) مثل آب نیست و نیاز به جریان یکنواخت داره 🧯 مبرد در سیستم سرمایشی باید با فشار و سرعت خاصی جریان پیدا کنه و ادغام دو مسیر موازی باعث اختلال در سرعت، افت فشار، برگشت روغن کمپرسور و حتی آسیب به کندانسور یا کمپرسور میشه 🔧 اگر فقط یک پنل نصب می‌کنی و لوله رفت با قطر مناسب در دسترسه، بهتره مسیر برگشت رو هم با همون قطر و مسیر مستقل اجرا کنی 📌 پیشنهاد فنی اینه که از یکی از لوله‌های موجود استفاده کنی (اگر قطرش حداقل به سایز استاندارد نزدیکه)، نه اینکه دو تا لوله باریک‌تر رو به‌هم وصل کنی.
با سلام و خسته نباشید کولر گازی ما ۱۸۰۰۰ است ولی لوله کشی مسی داخل دیوار ۳۰۰۰۰ میباشد خانه نو میباشد و لوله کشی از قبل انجام شده آیا نصب کولر ۱۸۰۰۰برو روی لوله کشی ۳۰۰۰۰ مشکل ساز میباشد لطفاً توضیح کامل فرمایید ممنون
درود، نصب کولر گازی ۱۸۰۰۰ بر روی لوله کشی مسی ۳۰۰۰۰ معمولاً مشکلی ایجاد نمی‌کند. قطر لوله‌های بزرگتر از حد مورد نیاز می‌تواند کمی باعث کاهش جزئی در راندمان شود، اما این تأثیر معمولاً ناچیز است و به سیستم آسیب نمی‌رساند. مهم است که اتصالات به درستی و بدون نشتی انجام شوند.
سلام و خسته نباشید.کولر گازی ما 18000 است ولی لوله کشی مسی داخل دیوار،24000 می باشد.( خانه نو می باشد و از قبل لوله کشی شده است ).آیا نصب کولر 18000 بر روی لوله 24000، مشکل ساز می باشد؟ لطفا کامل توضیح فرمایید. ممنون.
درود، معمولا مشکلی ایجاد نمی کند. قطر لوله ها برای ظرفیت بالاتر در نظر گرفته شده است و برای ظرفیت پایین تر نیز قابل استفاده است.
لوله گاز ما مناسب کولر۱۸۰۰۰میباشد ایامیشود۲۴۰۰۰ نصب کرد
درود، خیر، لوله گاز کولر 18000 برای کولر 24000 مناسب نیست. کولر 24000 به لوله گاز با قطر بیشتر نیاز دارد. نصب کولر 24000 روی لوله گاز 18000 می‌تواند باعث افت فشار گاز، کاهش راندمان کولر و آسیب به کمپرسور شود.
