مشاهده تصاویر دوربین‌های مداربسته به صورت زنده، یکی از نیازهای اساسی کاربران این سیستم‌ هاست. یکی از راه‌های ساده و در دسترس برای مشاهده این تصاویر، اتصال مستقیم دوربین مداربسته به تلویزیون است. اما چطور باید این کار را انجام داد؟

در این مقاله از آی پی امداد، به صورت جامع به آموزش اتصال دوربین‌ مداربسته به تلویزیون برای انواع دوربین‌های مختلف می‌پردازیم. پیشنهاد می‌کنیم مطالب عنوان شده را با دقت مطالعه کنید و اگر همچنان پاسخ سوالات خود را نگرفتید، برایمان کامنت بگذارید تا به شما پاسخ دهیم.

اهمیت نصب صحیح دوربین مدار بسته به تلویزیون

نصب صحیح دوربین مداربسته به تلویزیون، از چند جهت اهمیت دارد:

1. نمایش صحیح تصاویر:

• نصب صحیح و استفاده از کابل و اتصالات مناسب، تضمین می‌کند که تصاویر با بالاترین کیفیت ممکن و بدون نویز یا اختلال روی تلویزیون نمایش داده شوند. اتصالات ضعیف یا کابل‌های نامرغوب می‌توانند باعث افت کیفیت تصویر، پرش تصویر یا حتی قطع شدن تصویر شوند.
• تطابق رزولوشن دوربین و تلویزیون و همچنین فرمت تصویر (مانند HDMI یا AV) برای نمایش درست تصاویر ضروری است. عدم تطابق می‌تواند منجر به نمایش تصاویر با کیفیت پایین‌تر یا عدم نمایش تصویر شود.
• تنظیم صحیح ورودی تلویزیون (مثلا HDMI یا AV) و همچنین تنظیمات تصویر مانند روشنایی، کنتراست و وضوح، برای نمایش بهینه تصاویر دوربین مداربسته مهم است.

2. عملکرد صحیح سیستم:

• نصب صحیح و محکم کابل‌ها و اتصالات، از قطع شدن ناگهانی تصویر و اختلال در سیستم جلوگیری می‌کند. این امر به ویژه در سیستم‌های نظارتی که نیاز به پایش مداوم دارند، بسیار مهم است.
• نصب غیراصولی می‌تواند به پورت‌های دوربین یا تلویزیون آسیب برساند؛ به عنوان مثال، کشیدن یا خم کردن بیش از حد کابل‌ها می‌تواند باعث خرابی آنها یا پورت‌ها شود.
• نصب صحیح و استفاده از تجهیزات با کیفیت، به افزایش طول عمر دوربین و تلویزیون کمک می‌کند.

3. سهولت استفاده و نظارت:

• نصب صحیح و تنظیمات مناسب، مشاهده تصاویر را برای کاربر آسان می‌کند. این امر به ویژه در مواقع ضروری که نیاز به بررسی سریع تصاویر است، اهمیت دارد.
• نمایش صحیح و واضح تصاویر، امکان نظارت دقیق‌تر و موثرتر را فراهم می‌کند. این امر به خصوص در سیستم‌های امنیتی که برای جلوگیری از جرم و تخلف استفاده می‌شوند، حیاتی است.

4. امنیت بیشتر:

• نصب صحیح و ایمن کابل‌ها و اتصالات، از دستکاری سیستم توسط افراد غیرمجاز جلوگیری می‌کند.
• نصب صحیح تضمین می‌کند که سیستم در مواقع حساس و ضروری به درستی کار کند و تصاویر را به موقع ضبط و نمایش دهد.

چگونه دوربین مداربسته را به تلویزیون وصل کنیم؟ 7 روش

برای اتصال دوربین مداربسته به تلویزیون، روش های مختلفی وجود دارد که در ادامه به 6 روش متصل کردن دوربین مداربسته به تلویزیون اشاره کرده ایم:

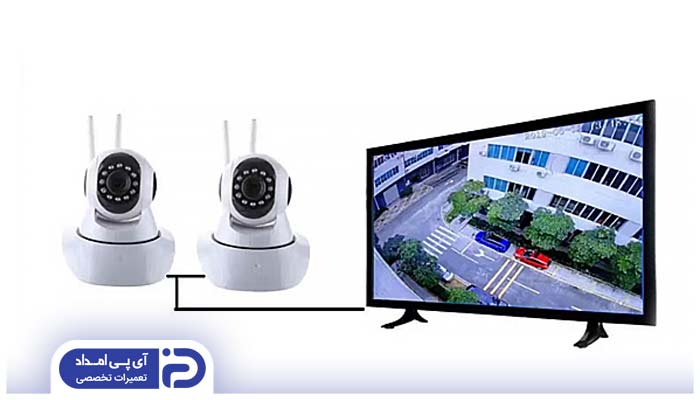

1. اتصال مستقیم دوربین مداربسته آنالوگ به تلویزیون

در این روش، برای اتصال دوربین آنالوگ به تلویزیون خود نیاز به دستگاه خاصی ندارید و فقط با کابل‌های مربوطه، این کار انجام می‌شود.

برای انجام این روش، مراحل زیر را دنبال کنید:

1. اکثر دوربین های آنالوگ دارای خروجی BNC هستند، در حالی که تلویزیون ها دارای ورودی HDMI هستند. به همین خاطر به مبدل نیاز دارید.
2. کابل کواکسیال را به خروجی BNC دوربین متصل کنید.
3. کابل HDMI را به ورودی HDMI مبدل وصل کنید و سر دیگر کابل HDMI را به ورودی HDMI تلویزیون وصل کنید.
4. منبع تغذیه دوربین را به پریز برق یا آداپتور AC وصل کنید.
5. تلویزیون و دوربین را روشن کرده و ورودی AV را از طریق دکمه Input/Source انتخاب کنید.
6. اگر همه چیز به درستی وصل شده باشد، ویدیوی دوربین آنالوگ HD باید روی تلویزیون نمایش داده شود.

2. اتصال دوربین AHD به تلویزیون

برای اتصال دوربین AHD به تلویزیون چند روش وجود دارد که در اینجا به طور مفصل به آنها می‌پردازیم:

1. اتصال مستقیم

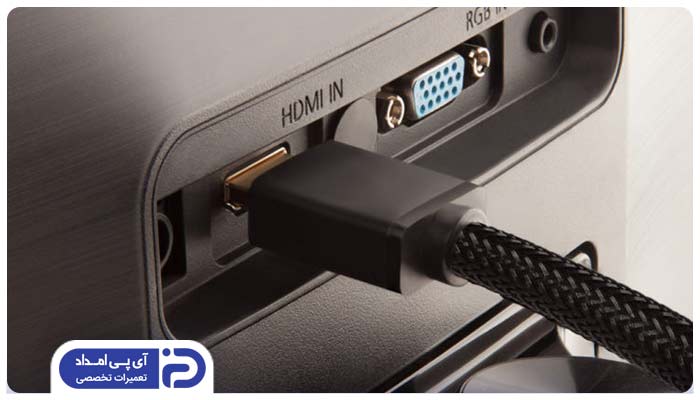

• اگر دوربین AHD شما دارای خروجی HDMI باشد و تلویزیون شما نیز ورودی HDMI داشته باشد، ساده‌ترین راه اتصال، استفاده از یک کابل HDMI است.
• یک سر کابل را به خروجی HDMI دوربین و سر دیگر را به ورودی HDMI تلویزیون متصل کنید.
• سپس تلویزیون را روشن کرده و ورودی HDMI مربوطه را انتخاب کنید. به این ترتیب تصویر دوربین روی تلویزیون نمایش داده می‌شود.

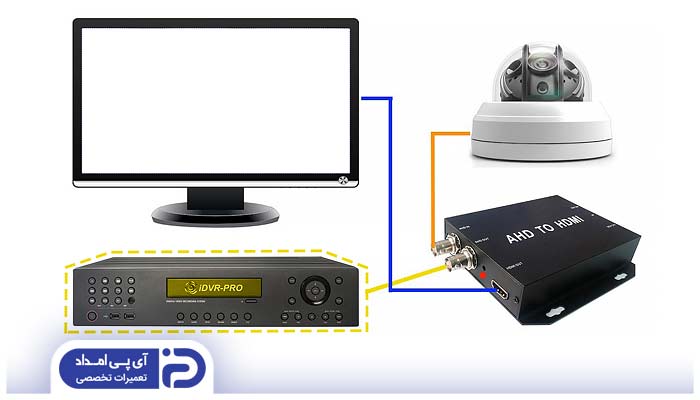

2. اتصال با استفاده از مبدل AHD به HDMI

این روش رایج‌ترین راه برای اتصال دوربین‌های AHD به تلویزیون است، زیرا اکثر دوربین‌های AHD خروجی BNC دارند و تلویزیون‌ها ورودی BNC ندارند. برای این کار به یک مبدل AHD به HDMI نیاز دارید. مراحل به شرح زیر است:

• خروجی BNC دوربین AHD را با استفاده از کابل کواکسیال به ورودی BNC مبدل AHD به HDMI متصل کنید.
• خروجی HDMI مبدل را با استفاده از کابل HDMI به ورودی HDMI تلویزیون متصل کنید.
• مبدل AHD به HDMI معمولاً نیاز به منبع تغذیه جداگانه دارد. آن را به برق وصل کنید.
• تلویزیون را روشن کرده و ورودی HDMI مربوطه را انتخاب کنید.

3. اتصال با استفاده از دستگاه DVR/NVR

اگر از چندین دوربین AHD استفاده می‌کنید و می‌خواهید تصاویر آنها را به طور همزمان روی تلویزیون مشاهده کنید، بهترین راه استفاده از دستگاه DVR یا NVR است. این دستگاه‌ها تصاویر دوربین‌ها را ضبط و مدیریت می‌کنند و خروجی HDMI برای اتصال به تلویزیون دارند. مراحل به شرح زیر است:

• دوربین‌های AHD را با استفاده از کابل کواکسیال به ورودی‌های BNC دستگاه DVR/NVR متصل کنید.
• خروجی HDMI دستگاه DVR/NVR را با استفاده از کابل HDMI به ورودی HDMI تلویزیون متصل کنید.
• دستگاه DVR/NVR و تلویزیون را روشن کرده و تنظیمات مربوطه را در دستگاه DVR/NVR انجام دهید.

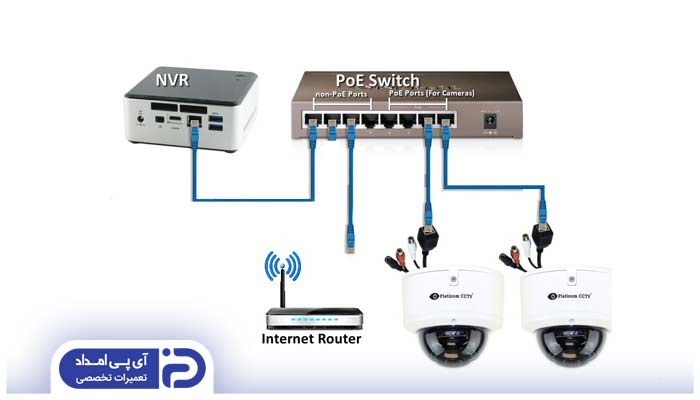

3. اتصال دوربین مداربسته IP به تلویزیون

اتصال دوربین مداربسته IP به تلویزیون می‌تواند  بسته به نوع تلویزیون و دوربین، به روش‌های مختلفی انجام شود. در زیر مراحل عمومی برای این کار توضیح داده شده است.

مراحل اتصال:

• ابتدا مطمئن شوید که تلویزیون شما قابلیت اتصال به اینترنت و دریافت سیگنال‌های IP را دارد. تلویزیون‌های هوشمند معمولا این قابلیت را دارند.
• دوربین مداربسته IP باید به شبکه محلی (LAN) متصل شود. این کار معمولاً از طریق کابل Ethernet یا Wi-Fi انجام می‌شود.
• برای تنظیمات Wi-Fi، به دفترچه راهنمای دوربین مراجعه کنید و مراحل اتصال به شبکه را دنبال کنید.
• پس از اتصال دوربین به شبکه، باید آدرس IP آن را پیدا کنید. این کار معمولاً از طریق نرم‌افزار مخصوص دوربین یا با استفاده از ابزارهای اسکن شبکه انجام می‌شود.
• برخی از تلویزیون‌های هوشمند نرم‌افزارهایی برای مشاهده دوربین‌های IP دارند. می‌توانید این نرم‌افزار را از فروشگاه اپلیکیشن تلویزیون دانلود کنید.
• در نرم‌افزار، آدرس IP دوربین را وارد کنید و مراحل را دنبال کنید تا تصویر دوربین روی تلویزیون نمایش داده شود.
• اگر تلویزیون شما مرورگر وب دارد، می‌توانید آدرس IP دوربین را مستقیماً در مرورگر وارد کنید. این کار معمولاً به شما اجازه می‌دهد تا به رابط کاربری دوربین دسترسی پیدا کنید و تصویر را مشاهده کنید.
• اگر تلویزیون شما قابلیت‌های لازم را ندارد، می‌توانید از دستگاه‌های جانبی مانند HDMI یا Media Player استفاده کنید که می‌توانند دوربین‌های IP را پشتیبانی کنند.
• پس از برقراری اتصال، ممکن است نیاز به تنظیمات اضافی داشته باشید تا کیفیت تصویر و سایر ویژگی‌ها را بهینه کنید.

4. اتصال دوربین به تلویزیون از طریق دستگاه DVR یا NVR

یکی از بهترین و ایمن‌ترین روش‌ها برای اتصال دوربین مداربسته به تلویزیون، استفاده از دستگاه DVR (برای دوربین‌های آنالوگ) یا NVR (برای دوربین‌های IP) است. این روش امکان ضبط تصاویر و مدیریت بهتر سیستم نظارتی را فراهم می‌کند.

مراحل اتصال دوربین به تلویزیون با این روش، به صورت زیر است:

1. دوربین‌ها را با کابل کواکسیال به DVR یا کابل شبکه به NVR متصل کنید.
2. خروجی HDMI یا VGA دستگاه را به ورودی مربوطه تلویزیون وصل کنید.
3. برای اتصال HDMI، یکی از طرفین کابل را به خروجی HDMI دستگاه DVR/NVR و طرف دیگر را به ورودی HDMI تلویزیون وصل کنید.
4. برای اتصال AV، از کابل RCA استفاده کنید و رنگ‌ها را مطابق با ورودی‌های تلویزیون و خروجی‌های DVR/NVR وصل کنید (زرد برای تصویر، قرمز و سفید برای صدا).
5. تلویزیون و DVR/NVR را روشن کنید.
6. در تلویزیون، ورودی HDMI یا VGA را انتخاب نمایید. با استفاده از دکمه “Input” یا “Source” روی ریموت تلویزیون می‌توانید ورودی صحیح را انتخاب کنید.
7. پس از انتخاب ورودی صحیح، تصاویر دوربین‌های متصل به DVR یا NVR باید بر روی صفحه تلویزیون نمایش داده شوند.

5. اتصال به تلویزیون از طریق آنتن مرکزی (مدولاتور)

این روش برای ساختمان‌هایی مناسب است که از یک سیستم آنتن مرکزی استفاده می‌کنند. به این ترتیب به کمک دستگاه مدولاتور، می‌توان سیگنال‌ها را دریافت و تبدیل کرده و از طریق آنتن مرکزی، این سیگنال را به چند تلویزیون مختلف ارسال کرد.

مراحل انجام این کار به صورت زیر است:

1. دوربین مداربسته را با استفاده از کابل (RCA یا HDMI) به ورودی مدولاتور وصل کنید.
2. مدولاتور را روشن کرده و فرکانس خروجی آن را تنظیم کنید (این فرکانس باید با فرکانس تلویزیون‌ها همخوانی داشته باشد).
3. با استفاده از کابل RF، خروجی مدولاتور را به ورودی آنتن مرکزی متصل کنید.
4. تلویزیون را روشن کرده و آن را روی حالت “جستجوی کانال دستی” بگذارید.
5. کانالی که تصویر دوربین را پخش می‌کند، پیدا کرده و ذخیره کنید.

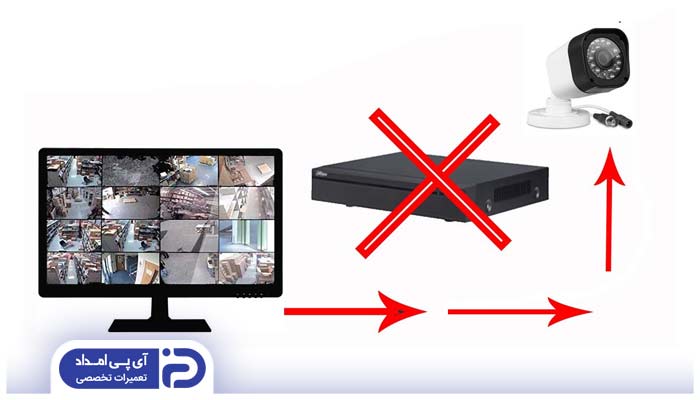

6. نحوه وصل كردن دوربين مدار بسته به تلويزيون قدیمی بدون DVR

برای متصل کردن دوربین مداربسته به تلویزیون قدیمی معمولا به یک ورودی ویدیوی آنالوگ در تلویزیون خود نیاز دارید. این ورودی می تواند یک اتصال ویدئویی ترکیبی یا یک کابل اتصال دوربین به تلویزیون قدیمی و اتصال S-Video باشد.

برای اتصال دوربین مدار بسته به تلویزیون قدیمی مراحل زیر را باید طی کنید:

1. ورودی های ویدئویی موجود در تلویزیون خود را بررسی کنید.
2. اگر مطمئن نیستید که تلویزیون شما ورودی درستی دارد، دفترچه راهنما را بررسی کنید یا برای اطلاعات بیشتر مدل تلویزیون خود را در اینترنت جستجو کنید.
3. کابل ویدئو را از دوربین مداربسته خود به پورت ورودی تصویر تلویزیون وصل کنید.
4. اگر از کابل ویدئو کامپوزیت استفاده می کنید، کابل زرد را به رابط زرد تلویزیون وصل کنید.
5. اگر از کابل S-Video استفاده می کنید، کانکتور کابل S-Video را در درگاه ورودی S-Video مناسب قرار دهید.
6. اگر به صدا از دوربین خود نیاز دارید، کابل صدای دوربین مداربسته خود را به جک ورودی صدا تلویزیون وصل کنید.
7. سیم های قرمز و سفید کابل صوتی کامپوزیت را به ورودی های قرمز و سفید صوتی تلویزیون وصل کنید.
8. تلویزیون را روشن کنید و ورودی را انتخاب کنید. اگر از کابل ویدیو کامپوزیت استفاده می کنید، ورودی ویدیوی کامپوزیت و اگر از کابل S-video استفاده می کنید، ورودی S-video را انتخاب کنید.
9. دوربین مداربسته را روشن کنید و تصویر باید روی صفحه تلویزیون ظاهر شود.
10. اگر تلویزیون شما ورودی های ویدئویی آنالوگ ندارد، می توانید از مبدل آنالوگ به دیجیتال برای تبدیل سیگنال ویدئویی دوربین مداربسته به سیگنال دیجیتالی که تلویزیون شما می تواند دریافت کند، استفاده کنید.

7. روش اتصال بیسیم دوربین مداربسته به تلویزیون

برای اتصال دوربین مداربسته به تلویزیون به صورت بی سیم، گزینه های مختلفی وجود دارد.

در اینجا مراحلی وجود دارد که باید دنبال کنید:

• یک سیستم انتقال بی سیم سازگار با دوربین مداربسته خود بخرید. انواع مختلفی از سیستم های انتقال بی سیم در بازار وجود دارد، بنابراین انتخاب سیستم مناسب برای دوربین شما مهم است.
• فرستنده سیستم انتقال بی سیم را به دوربین مداربسته خود وصل کنید. مطمئن شوید که دستورالعمل های دفترچه راهنما را به دقت دنبال کرده اید تا به درستی وصل شود.
• گیرنده سیستم انتقال بی سیم را به تلویزیون وصل کنید. این ممکن است بسته به مدل سیستم انتقال متفاوت باشد، اما معمولاً گیرنده از طریق ورودی HDMI یا ویدیوی کامپوزیت به تلویزیون متصل می شود.
• دوربین مداربسته و تلویزیون را روشن کنید و اکنون فیلم باید به صورت بی سیم روی صفحه تلویزیون نمایش داده شود.

نحوه دیدن فیلم ضبط شده دوربین مداربسته با تلویزیون

برای دیدن فیلم ضبط شده دوربین مداربسته با تلویزیون، مراحل زیر را دنبال کنید:

1. ابتدا باید دستگاه ضبط DVR یا NVR خود را به تلویزیون متصل کنید. این دستگاه مسئول ضبط و ذخیره تصاویر دوربین‌های مداربسته است.
2. نحوه اتصال بستگی به نوع پورت‌های ورودی تلویزیون و دستگاه ضبط شما دارد.
3. HDMI بهترین گزینه برای انتقال تصویر و صدا با کیفیت بالا است. اگر تلویزیون و دستگاه ضبط شما هر دو پورت HDMI دارند، از این روش استفاده کنید.
4. VGA یک گزینه قدیمی‌تر برای انتقال تصویر است. اگر تلویزیون شما پورت HDMI ندارد، می‌توانید از کابل VGA استفاده کنید.
5. پس از اتصال کابل، تلویزیون را روشن کنید.
6. با استفاده از دکمه “Source” یا “Input” روی کنترل تلویزیون، ورودی تصویر را به پورتی که دستگاه ضبط به آن متصل است تغییر دهید. به عنوان مثال، اگر دستگاه ضبط را به پورت HDMI 1 متصل کرده‌اید، ورودی تلویزیون را روی HDMI 1 تنظیم کنید.
7. پس از تنظیم ورودی تلویزیون، تصویر منوی دستگاه ضبط روی صفحه تلویزیون نمایش داده می‌شود.
8. با استفاده از کنترل دستگاه ضبط، به بخش “Playback” یا “بازپخش” بروید.
9. در بخش Playback، می‌توانید فیلم‌های ضبط شده را بر اساس تاریخ، زمان و دوربین انتخاب کنید.
10. فیلم مورد نظر را انتخاب کرده و پخش کنید.
11. دستگاه‌های DVR/NVR معمولاً امکاناتی مانند پخش سریع، آهسته، جلو و عقب بردن فیلم را نیز فراهم می‌کنند.
12. اگر از تلویزیون هوشمند استفاده می‌کنید، ممکن است بتوانید با نصب نرم‌افزار مربوط به دستگاه ضبط خود، تصاویر را به صورت مستقیم روی تلویزیون مشاهده کنید.

برای اتصال دوربین مداربسته به تلویزیون با کجا تماس بگیریم؟

در این مقاله به روش‌های مختلف اتصال دوربین مدار بسته به تلویزیون پرداختیم و متوجه شدیم که برای این کار، با توجه به نوع دوربین و تلویزیون، می‌توان از روش‌های مختلفی استفاده کرد. در پایان، اگر برای انجام این کار به مشکل برخوردید یا برای نصب و تعمیر دوربین مدار بسته نیاز به کمک دارید، می‌توانید از خدمات آی پی امداد استفاده کنید تا کارشناسان ما، مشکل شما را برطرف کنند.

برای کسب اطلاعات بیشتر و دریافت مشاوره های لازم، با شماره‌های 02191003098 و 02158941 تماس بگیرید. همچنین می‌توانید نظرات و سوالات خود را در بخش کامنت ها هم مطرح کنید تا بلافاصله پاسخگوی شما باشیم!
