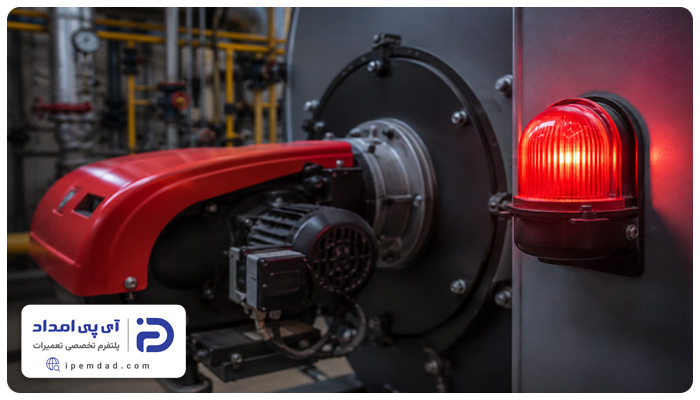

علت روشن شدن چراغ قرمز مشعل موتورخانه
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله علت روشن شدن چراغ قرمز مشعل موتورخانه به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
مشاوره آنلاینچراغ قرمز مشعل موتورخانه نشاندهنده خطای ایمنی و توقف سیستم است که میتواند ناشی از مشکلات جرقهزن یا سوخت سیستم باشد. بررسی دقیق این دلایل و رفع سریع آنها، نه تنها از خاموشی ناگهانی سیستم گرمایشی جلوگیری میکند، بلکه ایمنی ساختمان را در برابر نشت گاز یا انفجار تضمین مینماید.
در این مقاله از آی پی امداد به بررسی علت روشن شدن چراغ قرمز مشعل موتورخانه و راهکارهای عملی برای عیبیابی و رفع آن میپردازیم. در صورت نیاز به بررسی تخصصی و تعمیر موتورخانه خود توسط متخصصان آیپی امداد با شماره 02191003098 و 02158941 تماس حاصل نمایید.
8 علت روشن شدن چراغ مشعل موتورخانه + راهحل
روشن شدن چراغ قرمز در مشعل موتورخانه، نشاندهنده این است که سیستم کنترلکننده دستگاه مشکلی را در فرآیند اشتعال، شعلهدهی یا عملکرد قطعات شناسایی کرده و برای ایمنی، سوخترسانی را قطع کرده است.
در ادامه هریک از دلایل بروز این مشکل را بررسی خواهیم کرد تا در صورت نیاز بتوانید آن را سریعا بررسی و رفع کنید:
- خرابی الکترود و ترانس جرقهزن
- خرابی در رله مشعل
- عدم رسیدن سوخت به مشعل
- خرابی کلید ایمنی هوا و گاز
- مشکل در میله یونیزاسیون
- تنظیم نبودن گاز مشعل
- خرابی ترموستات مرکزی یا فشار آب
- ایراد در برد الکترونیکی

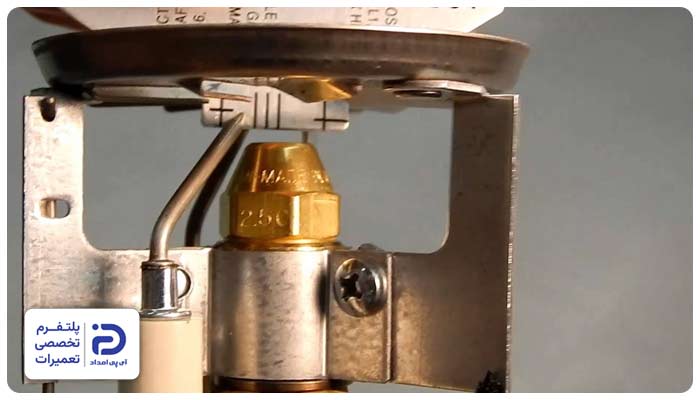

1. خرابی الکترود و ترانس جرقهزن
مشعل موتورخانه برای روشن کردن مخلوط سوخت و هوا نیاز به جرقهای با ولتاژ بالا دارد. این جرقه توسط ترانس جرقهزن تولید میشود که ولتاژ برق شهری را افزایش میدهد. این ولتاژ بالا از طریق کابلهای مخصوص به الکترودهای جرقهزن که در نزدیکی نازل سوخت قرار دارند، منتقل میشود.
اگر جرقه قوی و در جای صحیح زده نشود، مخلوط سوخت و هوا مشتعل نمیشود. رله پس از چند تلاش ناموفق برای جرقهزنی و تشخیص ندادن شعله، مشعل را در حالت خطا قرار میدهد.
- ترانسها و الکترودها عمر مشخصی دارند و با گذشت زمان ضعیف یا خراب میشوند.
- نفوذ رطوبت یا کثیفی باعث اتصال کوتاه یا کاهش بازدهی میشود.
- ضربه فیزیکی میتواند باعث شکستگی چینی پایه الکترود یا آسیب به ترانس شود.
- اگر فاصله الکترودها خیلی زیاد یا خیلی کم باشد، جرقه ضعیف شده یا اصلا زده نمیشود.
- مطمئن شوید که الکترودها تمیز هستند و هیچ دوده، رسوب یا سوختگی روی آنها وجود ندارد،
- در صورت کثیفی، با یک پارچه تمیز و کمی الکل صنعتی (ایزوپروپیل الکل) آنها را پاک کنید،
- چینی پایه الکترودها را بررسی کنید تا ترکخورده یا شکسته نباشند،
- فاصله استاندارد بین دو الکترود (یا الکترود و نازل/بدنه) بسته به مدل مشعل متفاوت است،
- معمولا این فاصله بین 3 تا 5 میلیمتر است و باید دقیقا تنظیم شود،
- برای این کار از ابزار مناسب (مانند گیج یا آچار آلن) استفاده کنید،
- مطمئن شوید کابلهای ولتاژ بالا به ترانس و الکترودها محکم وصل شدهاند و هیچ پارگی یا زدگی در آنها وجود ندارد،
- با استفاده از یک مولتیمتر مناسب یا تست لامپ مخصوص، میتوان ولتاژ خروجی ترانس را بررسی کرد،
- اگر ترانس جرقه تولید نکند یا ولتاژ خروجی آن خیلی کم باشد، باید تعویض شود،
- در برخی موارد، حتی اگر ترانس سالم باشد، ممکن است الکترودها رسانا نباشند یا مشکل داخلی داشته باشند،
- اگر ترانس یا الکترودها خراب تشخیص داده شدند، باید با قطعات نو و اصلی همان مدل جایگزین شوند.

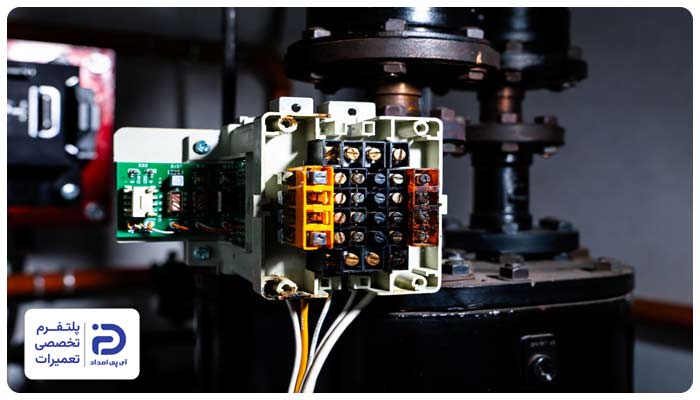

2. خرابی در رله مشعل
رله مشعل وظیفه کنترل و زمانبندی تمام مراحل کار مشعل را بر عهده دارد. اگر هر بخشی از سیکل کاری مشعل (مانند فن، جرقه، سوخت، تشخیص شعله) طبق برنامه رله پیش نرود، رله فرمان خطا را صادر کرده و چراغ قرمز روشن میشود. حتی گاهی اوقات خود رله خراب است و نمیتواند فرمانهای صحیح را صادر یا دریافت کند.
- مطمئن شوید تمام سیمها به پایههای رله محکم و درست وصل شدهاند،
- پایههای رله و سوکت آن را از نظر خوردگی یا کثیفی بررسی کنید،
- ولتاژ برق ورودی به رله باید در محدوده استاندارد (معمولا 220 ولت AC) باشد،
- تست عملکرد رله نیاز به دانش تخصصی و درک نحوه کار رلههای مختلف (مانند LMO، PMP، LMv و …) دارد،
- با استفاده از ابزار و با تست در حالتهای مختلف (مانند زمانبندی فن، زمانبندی جرقه، تشخیص شعله) میتوان خرابی رله را تشخیص داد،
- در بسیاری از موارد، خرابی رله مشعل قطعی است و بهترین راهحل، تعویض آن با یک رله جدید و سازگار با مدل مشعل است،
- رلهها انواع مختلفی دارند و باید دقیقا مدل مناسب جایگزین شود.

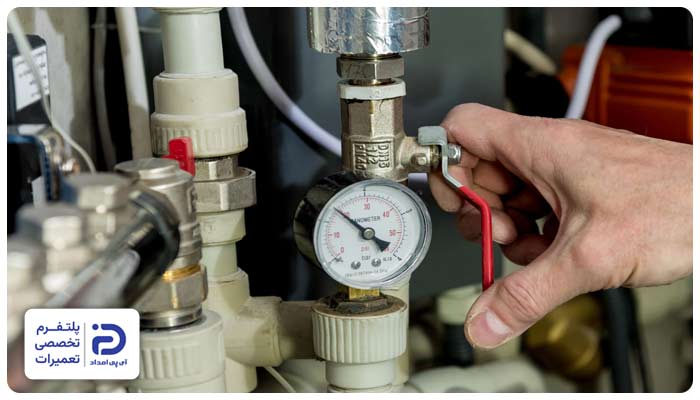

3. عدم رسیدن سوخت به مشعل
مشعل برای احتراق به سوخت (گاز یا گازوئیل) نیاز دارد. اگر سوخت کافی و با فشار مناسب به محفظه احتراق نرسد، شعله تشکیل نخواهد شد. در سیکل راهاندازی مشعل، پس از جرقه زنی، رله مشعل فرمان باز شدن شیر سوخت را صادر میکند.
اگر سوخت در مدت زمان مشخصی (که توسط رله تعیین میشود) به مشعل نرسد و شعله تشکیل نشود، رله تشخیص خطا داده و مشعل را در وضعیت قرمز قرار میدهد.
- مطمئن شوید تمام شیرهای مربوط به مسیر گاز یا گازوئیل در حالت باز قرار دارند،
- فشار گاز ورودی به مشعل باید توسط رگلاتور تنظیم و کنترل شود؛ در صورت افت فشار، با شرکت گاز تماس بگیرید،
- فشار پمپ گازوئیل باید بررسی شود (توسط سرویسکار متخصص)،
- فیلتر گازوئیل را در صورت کثیف بودن تعویض کنید،
- فیلتر گاز نیز در صورت گرفتگی نیاز به تمیز کردن یا تعویض دارد،
- در سیستم گازوئیل، پس از هرگونه دستکاری یا تعویض قطعات، باید هواگیری انجام شود،
- این کار با باز کردن یک پیچ هواگیری در مسیر پمپ یا نازل انجام میشود تا هوا از سیستم خارج شود،
- مطمئن شوید پمپ گازوئیل کار میکند و صدای عادی تولید میکند. در صورت نیاز، باید سرویس یا تعویض شود،
- اگر مشعل گازی است، شیر برقی آن باید بررسی شود تا از باز شدن صحیح آن اطمینان حاصل شود،
- از عدم گرفتگی یا خمشدگی در مسیر لولههای سوخت اطمینان حاصل کنید.

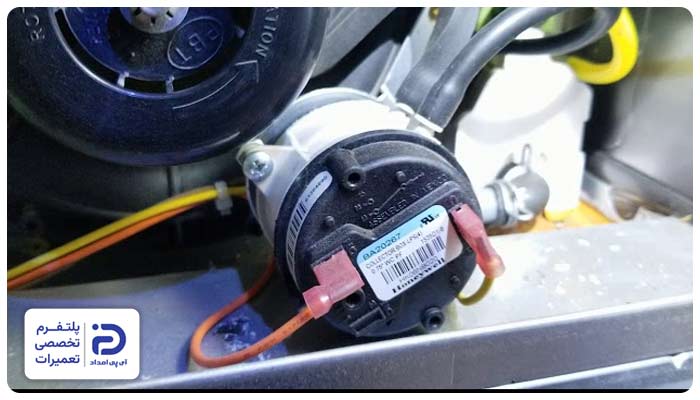

4. خرابی کلید ایمنی هوا و گاز
کلیدهای ایمنی هوا و گاز وظیفه اطمینان از شرایط صحیح عملکردی مشعل را دارند. در ابتدای سیکل راهاندازی، رله مشعل ابتدا فرمان روشن شدن فن را میدهد. پس از چند ثانیه، پرشر سوئیچ هوا باید فعال شود.
- اگر این کلید فعال نشود (به دلیل خرابی فن، گرفتگی لوله یا خرابی خود کلید)، رله مشعل متوجه عدم وجود هوای کافی شده و مشعل را در حالت خطا قرار میدهد.
- در مورد پرشر گاز، اگر فشار گاز مناسب نباشد، این کلید فعال نمیشود و رله مشعل اجازه باز کردن شیر گاز را نخواهد داد و خطا اعلام میکند.
- لوله (شلنگ) باریکی که پرشر سوئیچ را به فن یا مسیر گاز وصل میکند، بررسی کنید،
- مطمئن شوید که سالم، بدون پارگی و گرفتگی باشد. آن را با فشار باد تمیز کنید،
- با دقت (و در صورت آشنایی) قاب روی پرشر سوئیچ را باز کنید و دیافراگم را از نظر پارگی یا کثیفی بررسی نمایید؛ در صورت لزوم با دقت تمیز کنید،
- در حالی که فن کار میکند، با فشار باد (با دهان یا کمپرسور با فشار کم) به ورودی پرشر هوا، سعی کنید کلید را فعال کنید،
- صدای “تق” نشاندهنده فعال شدن آن است،
- برای پرشر گاز این تست پیچیدهتر است و نیاز به اندازهگیری فشار گاز دارد،
- اما گاهی اوقات با برقی کردن سیمهای پرشر گاز (در صورت اطمینان از فشار مناسب)، میتوان عملکرد آن را تست کرد (البته این کار باید توسط متخصص انجام شود)،
- اگر کلید قابل تنظیم است، با استفاده از پیچ تنظیم، مقدار مورد نظر را تنظیم کنید. این کار نیز نیاز به تجربه دارد،
- اگر کلید در هیچ شرایطی فعال نشد یا عملکرد نامنظم داشت، باید با یک کلید جدید و با مشخصات دقیقا مشابه جایگزین شود.

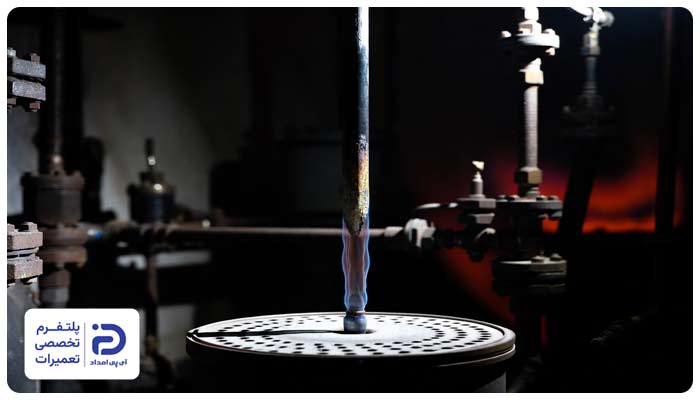

5. مشکل در میله یونیزاسیون
میله یونیزاسیون، سنسور تشخیص شعله در مشعلهای گازسوز است. این میله که از جنس فلز مقاوم به حرارت ساخته شده، در داخل محفظه احتراق و در نزدیکی شعله قرار میگیرد. اگر میله یونیزاسیون به دلیل کثیفی، خرابی یا اتصال نامناسب، نتواند جریان یونیزاسیون را به رله ارسال کند، رله مشعل تصور میکند که شعله تشکیل نشده است.
در این صورت، پس از پایان زمان جرقه زنی، رله مشعل فرمان خطا را صادر کرده و چراغ قرمز روشن میشود.
- ابتدا اجازه دهید مشعل کاملا سرد شود،
- سپس میله یونیزاسیون را با یک پارچه تمیز و خشک یا با استفاده از کمی سمباده بسیار نرم (کاغذ سمباده 1000 به بالا) و الکل صنعتی، به آرامی تمیز کنید،
- مراقب باشید به قسمت چینی آن آسیب نزنید،
- مطمئن شوید میله در موقعیت صحیح خود نسبت به شعله قرار دارد؛ فاصله دقیق در دفترچه راهنمای مشعل ذکر شده است،
- سیمی که از میله یونیزاسیون به رله مشعل وصل میشود را بررسی کنید،
- مطمئن شوید که محکم و بدون قطعی است،
- معمولا یک سر آن به یک پیچ روی میله و سر دیگر به یکی از پایههای رله وصل میشود،
- برای اطمینان از صحت کار میله و رله، نیاز به ابزار اندازهگیری جریان (مانند میکروآمپرمتر) و آشنایی با کدهای خطای رله است،
- سرویسکار میتواند با اندازهگیری جریان یونیزاسیون، سالم بودن میله را تایید کند.

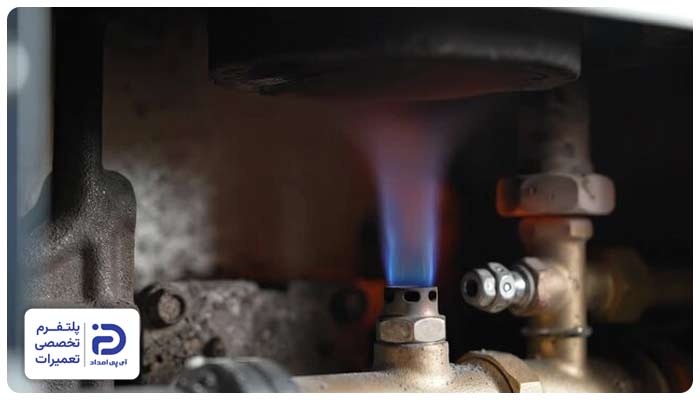

6. تنظیم نبودن گاز مشعل
هر مشعلی برای احتراق بهینه و ایمن، نیاز به تنظیم دقیق مخلوط سوخت و هوا دارد. این نسبت توسط عواملی مانند دریچه هوای ورودی، سرعت فن و در برخی مشعلها، تنظیم فشار گاز یا میزان باز بودن نازل گاز تنظیم میشود.
اگر نسبت هوا به گاز بیش از حد زیاد (رقیق) یا بیش از حد کم (غلیظ) باشد، احتراق ناقص اتفاق میافتد. اگر مشعل نتواند شعلهای پایدار و قوی در لحظه راهاندازی ایجاد کند، سنسور شعله سیگنال صحیحی دریافت نمیکند. رله مشعل پس از چند تلاش ناموفق، اعلام خطا میکند.
بررسی رنگ شعله:
- اگر شعله قابل مشاهده است، به رنگ آن دقت کنید،
- شعله ایدهآل در مشعلهای گازی، آبی رنگ با نوکهای نارنجی یا صورتی است،
- شعله زرد یا نارنجی نشانه غلظت زیاد گاز است،
- شعله خیلی ضعیف و سوتکش یا شعله با نوک سفید نشانه رقیق بودن مخلوط است.
تنظیم دریچه هوا و گاز:
- بسیاری از مشعلها دارای یک دمپر دستی یا اتوماتیک برای تنظیم میزان هوای ورودی هستند،
- با تغییر موقعیت این دمپر، میزان هوا تنظیم میشود،
- این کار باید توسط فرد متخصص و با ابزار اندازهگیری (مانند آنالایزر احتراق) انجام شود تا بهترین نسبت هوا به گاز حاصل گردد،
- فشار گاز ورودی باید تنظیم باشد؛ تنظیم نبودن فشار گاز میتواند مستقیما روی نسبت هوا به گاز تاثیر بگذارد،
- در صورت نیاز باید اقدام به تمیز کردن مسیر هوا و نازل گاز شود،
- در برخی مشعلهای مدرن، دور فن قابل تنظیم است و در نسبت با جریان گاز، مخلوط مناسبی را ایجاد میکند.

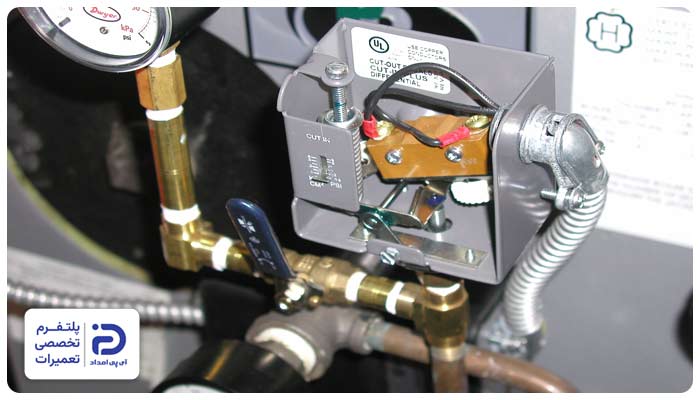

7. خرابی ترموستات مرکزی یا فشار آب
در سیستمهای گرمایش مرکزی (موتورخانه)، ترموستات مرکزی نقش تنظیمکننده دمای کلی سیستم را دارد. همچنین، در برخی سیستمها، سنسور فشار آب (مانند پرشر سوئیچ آب یا سنسور سطح آب) نیز وجود دارد که از کارکرد صحیح سیستم در قبال فشار و سطح آب اطمینان حاصل میکند.
- اگر ترموستات خراب باشد و مشعل را خاموش نکند، دمای آب از حد مجاز بالاتر رفته و محدودکننده دمای بالا فعال میشود.
- این یک سنسور ایمنی است که با قطع برق رله مشعل، آن را خاموش و در حالت خطا قرار میدهد.
- اگر فشار یا سطح آب به حدی برسد که خطرناک تلقی شود، این سنسورها به رله مشعل یا منبع تغذیه آن فرمان قطع داده و باعث خطای قرمز میشوند.
- مطمئن شوید دمای ترموستات روی عددی بالاتر از دمای فعلی تنظیم شده است،
- با مولتیمتر، سلامت اتصال پلاتینهای ترموستات را در دماهای مختلف چک کنید،
- اگر ترموستات قدیمی است یا عملکرد نوسانی دارد، بهترین کار تعویض آن با یک ترموستات جدید و استاندارد است،
- گیج فشار روی موتورخانه را چک کنید،
- فشار باید معمولا بین ۱.۵ تا ۲ بار (بسته به ارتفاع ساختمان و نوع سیستم) باشد،
- اگر کم است، شیر پرکن را باز کنید تا آب به سیستم اضافه شود،
- در صورت وجود هوای زیاد در رادیاتورها یا بویلر، باید سیستم را هواگیری کنید،
- اگر فشار آب نرمال است اما مشعل روشن نمیشود، ممکن است سنسور کمآبی خراب شده باشد،
- با تست کردن سیمکشی و کلید فشاری آن، سلامت آن را بررسی کنید؛ در صورت خرابی، باید تعویض گردد،
- صدای پمپ را چک و در صورت نیاز به تعمیر یا تعویض آن اقدام کنید.

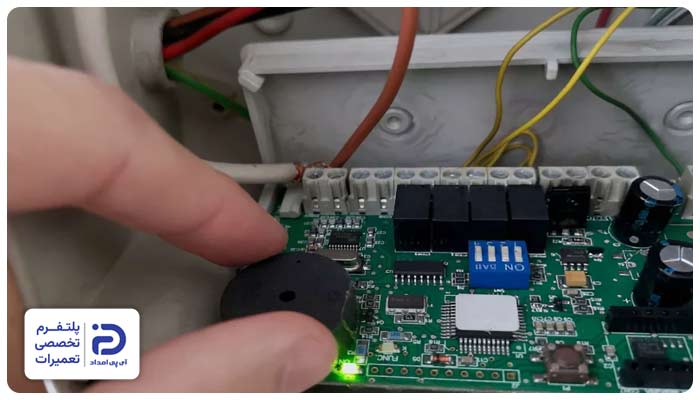

8. ایراد در برد الکترونیکی
در سیستمهای پیشرفتهتر و موتورخانههای بزرگتر، بردها بسیار پیچیدهتر بوده و مسئول دریافت سیگنال از تمام سنسورها، پردازش آنها و ارسال فرمانهای لازم به مشعل، پمپها، شیرها و سایر تجهیزات هستند. در صورت خرابی این بخش:
- برد ممکن است سیگنالهای درست از سنسورها را دریافت نکند یا آنها را اشتباه تفسیر کند.
- حتی اگر شعله تشکیل شده باشد، برد نمیتواند سیگنال سنسور شعله را دریافت کند.
- گاهی اوقات برد به دلیل اشکال داخلی، بدون دلیل مشخصی وارد حالت خطا میشود.
- تابلو برق موتورخانه را باز و برد الکترونیکی را از نظر ظاهری بررسی کنید،
- به دنبال نشانههایی مانند سوختگی، باد کردن خازنها، خوردگی پایهها یا شکستگی باشید،
- تمام کانکتورها و سیمهایی که به برد وصل هستند را چک کنید،
- مطمئن شوید محکم، تمیز و در جای درست خود قرار گرفتهاند،
- ولتاژ ورودی به برد را با مولتیمتر اندازهگیری کنید تا از صحیح بودن آن مطمئن شوید (24 ولت AC یا DC، یا 220 ولت AC بسته به نوع برد)،
- برخی بردهای الکترونیکی دارای دکمه ریست هستند،
- ابتدا برق اصلی را قطع کرده و سپس دکمه ریست را فشار دهید و بعد برق را وصل کنید،
- اگر به دانش فنی مسلط هستید، میتوانید به صورت دستی سیگنال هر سنسور را شبیهسازی کنید و ببینید برد چگونه واکنش نشان میدهد،
- اگر تمام بررسیها نشاندهنده خرابی برد باشد و قابل تعمیر نباشد، تنها راه حل، تعویض آن با یک برد جدید و کاملا مشابه توسط تکنسین است.
