علت روشن ماندن چراغ پنل بیرونی آیفون تصویری

1. خرابی فتوسل یا مدار تشخیص نور
2. خرابی مدار کنترل LED روی برد پنل
3. اتصال اشتباه در سیم‌کشی پنل
4. اتصالی یا نشتی جریان در سیم‌کشی پنل
5. نفوذ آب و رطوبت به برد و اتصالات
6. خرابی برد تغذیه پنل

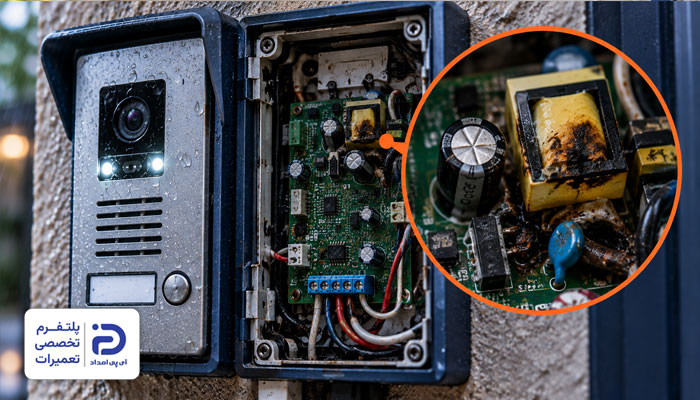

7. خرابی منبع تغذیه پنل

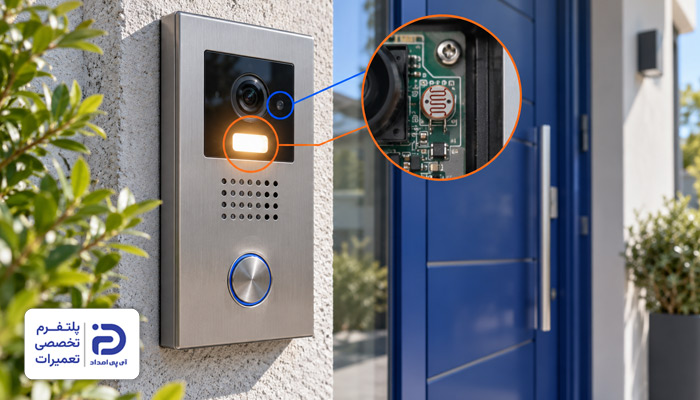

1. در روشنایی روز هم چراغ پنل خاموش نمی‌شود،
2. با تغییر نور محیط هیچ تغییری در وضعیت چراغ به وجود نمی‌آید،
3. چراغ قبلاً در طول روز خاموش بوده اما حالا یک سره روشن است،
4. دیگر بخش‌های پنل مثل زنگ، صدا و تصویر درست کار می‌کنند.

دسترسی به فتوسل:

• برق آیفون تصویری را از منبع تغذیه یا فیوز قطع کنید،
• قسمت جلوی پنل را خوب نگاه کنید،
• به دنبال یک سنسور کوچک نزدیک دوربین یا ال ای دیی‌های دید در شب بگردید،
• این قطعه که فتوسل نام دارد به شکل گرد یا بیضی با ابعاد کوچک و تیره رنگ است،
• با استفاده از دستمال گرد و غبار، چسب، رنگ یا آلودگی‌های روی فتوسل را تمیز کنید،
• دوباره برق را وصل کرده و عملکرد چراغ را چک کنید.

اگر مشکل حل نشد:

• مجدد برق آیفون تصویری را قطع کنید،
• پیچ‌های اطراف پنل بیرونی را با استفاده از پیچ گوشتی باز کنید،
• پنل را به آرامی از قاب جدا کنید،
• دنبال برد بگردید که یک قطعه الکترونیکی تخت به شکل مستطیل است،
• رنگ آن سبز، آبی یا قهوه‌ای بوده و سوکت‌ها، سیم‌ها و قطعات مختلف روی آن نصب هستند،
• از روی سطح برد، فتوسل را پیدا کنید،
• پایه‌های فتوسل را که به برد متصل هستند چک کنید،
• اگر پایه‌ها شکسته‌، جدا شده‌ یا لحیم آنها ترک خورده هویه را داغ کنید،
• با استفاده از لحیم، اتصال پایه‌ها را برقرار کنید،
• اگر خود فتوسل شکسته، ترک خورده و قابل ترمیم نیست باید آن را تعویض کنید.

نحوه تعویض فتوسل معیوب:

• قبل از اینکه قطعه را باز کنید از محل نصب و جهت آن عکس بگیرید،
• هویه را داغ کنید و آن را روی قلع پایه‌های فتوسل قرار دهید،
• وقتی که قلع ذوب شد فتوسل معیوب را از روی برد بردارید،
• فتوسل جدیدی تهیه کنید که با مدل قبلی سازگار باشد،
• پایه‌های فتوسل جدید را درست در محل اتصال فتوسل قبلی قرار دهید،
• سپس پایه‌های آن را با استفاده از قلع و با کمک هویه روی برد لحیم کنید.

بستن و تست نهایی:

• پنل را سر جای خود قرار دهید و یچ‌های پنل را ببندید،
• برق آیفون تصویری را وصل کنید،
• حالا در طول روز و در طول شب وضعیت چراغ را چک کنید،
• همچنین می‌توانید با دست جلوی فتوسل را بپوشانید و ببینید روشن می‌شود یا نه،
• سپس دستتان را بردارید دوباره چراغ را چک کنید،
• مطمئن شوید خاموش می‌شود یا نه.

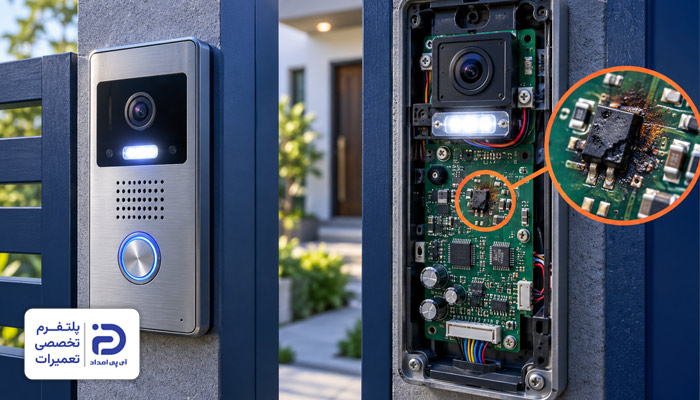

1. فتوسل سالم بوده؛ اما چراغ همچنان روشن است،
2. وقتی نور محیط تغییر می‌کند چراغ واکنشی نشان نمی‌دهد،
3. چراغ بدون چشمک زدن و به شکل ثابت روشن است،
4. دیگر قسمت‌های پنل از جمله زنگ و تصویر درست کار می‌کنند،
5. آثار تغییر رنگ، سوختگی یا داغ شدگی روی برد دیده می‌شود.

دسترسی به برد پنل:

• برق آیفون تصویری را از فیوز مربوطه یا از منبع تغذیه قطع کنید،
• پیچ‌های پنل بیرونی را با استفاده از پیچ گوشتی آرام و با احتیاط باز کنید،
• قاب را از پنل جدا کنید تا به قسمت داخلی دسترسی داشته باشید،
• به دنبال برد پنل بگردید که یک قطعه مستطیلی شکل و تخت است،
• قطعات مختلف و سوکت‌ها روی آن نصب شده‌اند.

پیدا کردن بخش مربوط به ال ای دی:

• داخل پنل به دنبال چراغ‌های ال ای دی بگردید،
• این چراغ‌ها کوچک، سفید یا شفاف هستند،
• نزدیک دوربین یا بخش نور پنل قرار گرفته‌اند،
• هر ال ای دی با دو پایه فلزی به برد وصل شده است،
• محل اتصال دو پایه ال ای دی به برد را پیدا کنید،
• از همان نقطه خط باریک مسی روی برد کشیده شده که مسیر عبور برق است،
• این مسیر را دنبال کنید تا به مقاومت و ترانزیستور برسید.

بررسی قطعات مدار کنترل:

• مقاومت قطعه‌ای کوچک، مستطیلی یا استوانه شکل است،
• ترانزیستور یک قطعه کوچک با سه پایه و به رنگ مشکی است،
• اطراف این قطعات را از نظر ترک، سوختگی یا جدا شدن پایه چک کنید،
• محل لحیم پایه‌ها را خوب نگاه کنید،
• اگر لحیم جدا شده یا ترک خورده هویه را گرم کنید،
• محل لحیم را حرارت بدهید. در صورت نیاز قلع تازه اضافه کنید،
• اتصال پایه را دوباره برقرار کنید،
• اگر ترانزیستور یا مقاومت سوخته باید آن را تعویض کنید.

نحوه تعویض قطعات معیوب:

• از محل و جهت نصب قطعات عکس بگیرید،
• شماره نوشته شده روی بدنه قطعه را یادداشت کنید،
• یک قطعه جدید تهیه کنید که متناسب با مشخصات نمونه قبلی باشد،
• با استفاده از هویه، قلع پایه‌های قطعه خراب را ذوب کنید،
• قطعه را آرام از برد خارج کنید،
• قطعه جدید را جایگزین آن کرده و پایه‌های آن را لحیم کنید.

بستن دوباره قطعات:

• پنل را سر جای خود قرار دهید،
• پیچ‌های آن را ببندید،
• برق آیفون تصویری را وصل کنید،
• دست خود را جلوی فتوسل بگیرید،
• اگر در این حالت چراغ روشن شد و با برداشتن دست چراغ خاموش شد، مشکل حل شده است.

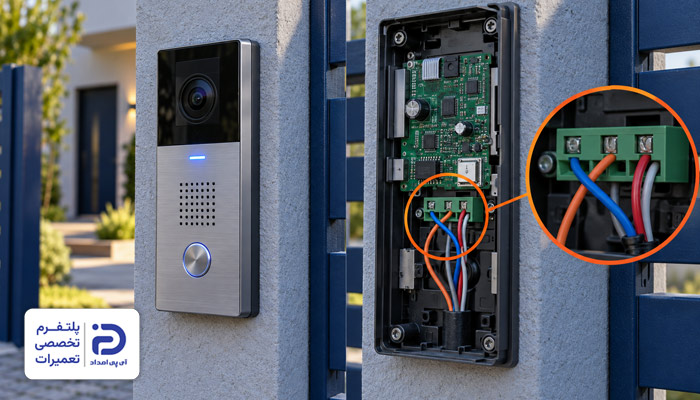

1. بعد از تعمیر یا نصب پنل مشکل آغاز شده است،
2. از همان لحظه که برق را وصل می‌کنید چراغ روشن می‌شود،
3. وضعیت چراغ حتی با تغییر نور محیط تغییری نمی‌کند،
4. بعد از سیم کشی رفتار زنگ یا تصویر هم غیر عادی شده است،
5. ترمینال‌ها و سیم‌های پشت پنل قبلاً دستکاری شده‌اند.

اقدامات اولیه:

• برق آیفون تصویری را از منبع تغذیه یا از فیوز قطع کنید،
• سپس پیچ‌های پنل بیرونی را با استفاده از پیچ گوشتی باز کنید،
• پنل را با آرامش از قاب جدا کنید.

پیدا کردن ترمینال‌ها:

• پشت پنل، ردیفی از پیچ‌ها یا سوکت‌ها را می‌بینید که سیم‌های ساختمان به آنها وصل شده‌اند،
• کنار بعضی ترمینال‌ها یک سری حروف یا شماره نوشته شده است،
• قبل از اینکه کاری انجام دهید از وضعیت فعلی سیم‌ها یک عکس واضح بگیرید،
• از روی بدنه یا برچسب پشت پنل، مدل دقیق آن را پیدا کنید،
• سپس با مراجعه به دفترچه راهنما یا سرچ در سایت سازنده، نقشه سیم کشی همان مدل را پیدا کنید،
• رنگ سیم‌ها و شماره ترمینالی که به آن وصل شده‌اند را با نقشه تطبیق دهید،
• اگر سیمی روی ترمینال اشتباه بسته شده پیچ ترمینال را شل کنید،
• سیم را مستقیم بیرون بیاورید،
• قسمت لخت سیم را داخل ترمینال صحیح قرار دهید و پیچ‌ها را ببندید تا محکم شود.

بستن دوباره قطعات:

• سیم‌ها را مرتب درون قاب قرار دهید،
• پنل را سر جای خود قرار داده و پیچ‌های آن را ببندید،
• برق آیفون تصویری را وصل کنید،
• وضعیت چراغ را چک کنید.

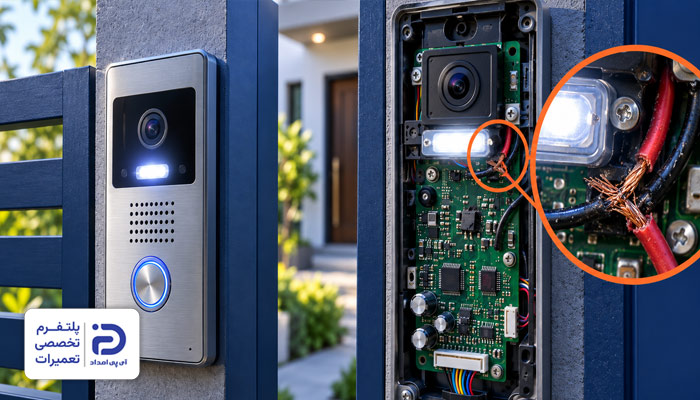

1. چراغ پنل بی دلیل روشن یا خاموش می‌شود،
2. وقتی سیم‌ها را تکان می‌دهید وضعیت تغییر می‌کند،
3. روکش بعضی از سیم‌ها پاره شده یا ترک خورده است،
4. رشته‌های مسی از ترمینال خارج شده‌اند،
5. بعضی اتصالات شل هستند.

اقدامات اولیه:

• برق آیفون تصویری را از منبع تغذیه یا از فیوز قطع کنید،
• پیچ‌های پنل بیرونی را با ابزار مناسب باز کنید،
• پنل را آرام از قاب خارج کنید تا به داخل پنل، سیم‌ها و اتصالات دسترسی پیدا کنید.

بررسی سیم‌ها:

• سیم‌ها را از محل خروج از دیوار تا جایی که به ترمینال‌ها رسیده‌اند بررسی کنید،
• به دنبال آثار سوختگی، پارگی روکش، بیرون زدگی یا له شدگی بگردید،
• اگر قسمت مسی دو سیم با هم تماس پیدا کرده آنها را از هم جدا کنید،
• ترمینال‌ها یعنی همان قسمت‌های کوچک پیچ‌دار یا سوکت‌هایی که سر سیم‌ها داخل آنها قرار گرفته‌ بررسی کنید،
• مطمئن شوید رشته‌های مسی سیم‌ها از زیر پیچ ترمینال بیرون نزده و به ترمینال کناری برخورد نکرده باشند.

بررسی ترمینال‌ها:

• اگر سیمی شل شده پیچ ترمینال آن را با پیچ گوشتی باز کنید،
• سیم را بیرون بیاورید و رشته‌های مسی را مرتب کنید،
• سپس قسمت لخت سیم را داخل ترمینال قرار داده و پیچ را دوباره محکم کنید،
• سیم را کمی بکشید تا مطمئن شوید از ترمینال خارج نمی‌شود.

تست اتصالی بین سیم‌ها:

• مولتی متر را روی حالت بوق بگذارید،
• دو سیمی که نباید با هم اتصال داشته باشند از ترمینال جدا کنید،
• یک پراپ مولتی متر را به قسمت مسی سیم اول بزنید،
• پراب دیگر را به قسمت مسی سیم دوم بزنید،
• اگر مولتی متر بوق زد یعنی اتصال ناخواسته بین این دو سیم وجود دارد،
• همین کار را برای سایر سیم‌های مشکوک دیگر هم انجام دهید.

تست اتصال سیم به بدنه:

• سیم مشکوک را از ترمینال باز کنید،
• یک پراب را به قسمت مسی همان سیم بزنید،
• پراپ دیگر را به قسمت فلزی بدون رنگ قاب یا بدنه بزنید،
• اگر مولتی متر بوق زد، یعنی سیم در جایی از مسیر با قسمت فلزی تماس پیدا کرده است،
• مسیر سیم را به خصوص در محل عبور از لبه‌های فلزی بررسی کنید.

تعمیر سیم آسیب دیده:

• اگر روکش سیمی آسیب دیده با استفاده از چسب مرغوب یا روکش حرارتی، محل آسیب دیده را بپوشانید،
• اگر قسمتی از رشته مسی آسیب دیده قسمت سوخته یا سیاه شده را با سیم‌چین جدا کنید،
• ۵ تا ۷ میلی‌متر از روکش دو سر سالم سیم را با سیم لخت کن جدا کنید،
• دو سر سالم را با رابط یا لحیم به هم وصل کنید،
• محل اتصال را با چسب برق یا روکش حرارتی بپوشانید.

اگر چند نقطه از سیم خراب شده:

• در این شرایط تعویض بهتر از ترمیم است،
• سیم جدیدی تهیه کنید که از نظر مشخصات و سطح مقطع با نمونه قبلی متناسب باشد،
• یک سر سیم قدیمی را از ترمینال پنل جدا کنید،
• سر دیگر را آن را از نقطه اتصال باز کنید،
• سیم معیوب را خارج کرده و سیم جدید را جایگزین کنید،
• سیم جدید را دقیقا از همان مسیر سیم قبلی عبور دهید،
• دو سر آن را به ترمینال و محل اتصال سیم قبلی وصل کنید.

بررسی و تست نهایی:

• همه ترمینال‌ها و سیم‌ها را چک کنید،
• مطمئن شوید هیچ قسمت مسی بیرون نمانده است،
• سیم‌ها را مرتب داخل قاب قرار دهید،
• پنل را سر جای خود قرار داده و پیچ‌های آن را سفت کنید،
• برق سیستم را وصل کنید،
• وضعیت چراغ پنل را چک کنید.

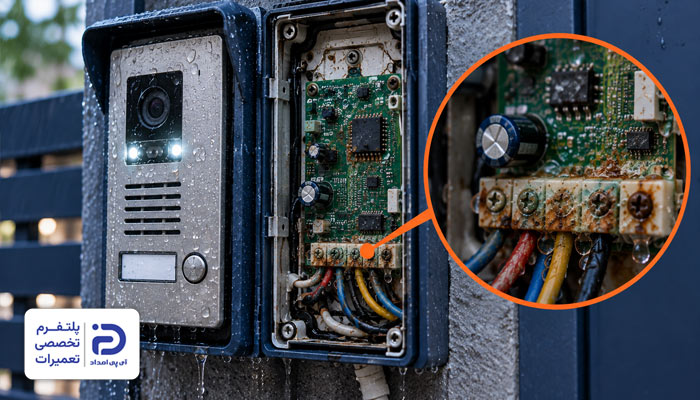

1. بعد از بارندگی مشکل ایجاد شده است،
2. چراغ پنل بیرونی روشن و خاموش می‌شود،
3. علاوه بر وضعیت چراغ، تصویر یا صدا هم با اختلال مواجه شده‌اند،
4. آثار شکستگی یا ترک اطراف قاب پنل وجود دارد.

اقدامات اولیه:

• برق آیفون تصویری را قطع کنید،
• چند لحظه منتظر بمانید و سپس پیچ‌های پنل بیرونی را باز کنید،
• پنل را از قاب جدا کنید،
• اگر داخل قاب خیس است صبر کنید تا خشک شود.

بررسی داخل پنل:

• برد پنل را که یک صفحه مستطیلی شکل و تخت به رنگ قهوه‌ای یا سبز است پیدا کنید،
• روی این قطعه سوکت‌ها و قطعات مختلف نصب شده‌اند،
• اطراف سوکت‌ها و محل اتصال سیم‌ها را نیز از نظر آثار رطوبت، نم و لکه‌های سفید یا سبز رنگ چک کنید.

تمیز کردن پنل:

• یک دستمال بدون پرز بردارید،
• قطرات آب را از بخش‌های مختلف داخل پنل پاک کنید،
• پنل را چند ساعت در معرض هوای آزاد قرار دهید تا کاملاً خشک شود،
• اگر روی برد یا سوکت آثار اکسید شدگی می‌بینید با یک برس نرم یا مسواک، رسوبات را پاک کنید،
• اگر پایه سوکت شکسته یا خورده شده سوکت باید تعمیر یا تعویض شود.

نحوه تعویض سوکت:

• سیم‌های متصل به سوکت معیوب را جدا کنید،
• پیچ‌های نگهدارنده سوکت به برد را باز کنید،
• قطعه را از محل نصب خارج کنید،
• سوکتی جدید تهیه کنید که مشابه نمونه قبلی باشد،
• آن را جای سوکت قبلی قرار دهید،
• با کمک پیچ، سوکت را روی برد محکم کنید،
• حالا سیم‌های متصل به سوکت قبلی را به سوکت جدید وصل کنید.

بررسی مسیرهای برد:

• برد را خوب مشاهده کنید،
• به دنبال قسمت‌های سیاه، سبز یا سفیدک زده روی آن بگردید،
• با کمک یک فرچه نرم، به آرامی جرم‌ها را پاک کنید،
• مسیرهای روی برد یعنی همان خط‌های باریک فلزی که باعث اتصال قطعات به یکدیگر می‌شود نگاه کنید،
• اگر یکی از این خط‌ها بر اثر خوردگی قطع شده باشد برق از مسیر عبور نخواهد کرد،
• در این حالت یک تکه سیم نازک بردارید،
• دو سر آن را لخت کنید،
• دو طرف سیم را به دو طرف سالم مسیر، اتصال دهید،
• این کار را با استفاده از هویه و قلع انجام دهید،
• اگر شدت خوردگی بالاست برد را تعویض کنید.

نحوه تعویض برد:

• برق آیفون تصویری همچنان قطع باشد،
• از سیم‌ها و سوکت‌های متصل به برد یک عکس بگیرید،
• به این ترتیب جای هر سیم و سوکت مشخص می‌شود و برای نصب دوباره با مشکلی مواجه نمی‌شوید،
• سوکت‌ها را یکی یکی از برد جدا کنید،
• اگر سیم با پیچ به ترمینال بسته شده پیچ را شل کرده و سیم را خارج کنید،
• پیچ‌های نگهدارنده برد را باز کنید،
• برد معیوب را از داخل قاب خارج کنید،
• برد جدیدی تهیه کنید که از نظر کد و مدل متناسب با نمونه قبلی باشد،
• همچنین برد باید با مدل پنل کاملاً سازگار باشد،
• برد جدید را در همان جهت داخل قاب قرار دهید،
• پیچ‌های نگهدارنده آن را ببندید،
• سیم‌ها و سوکت‌های آن را طبق عکسی که گرفتید مجدد وصل کنید،
• بررسی کنید بین قاب و برد، سیم گیر نکرده باشد.

جلوگیری از ورود دوباره آب:

• قاب پنل و محل نصب آن را چک کنید،
• اگر واشر لاستیکی دور تا دور پنل جابجا شده آن را درست جا بزنید،
• اگر واشر پاره شده یک واشر لاستیکی جدید تهیه کرده و آن را جایگزین واشر پاره شده کنید،
• برای جلوگیری از نفوذ باران به پنل، از سایبان مناسب استفاده کنید.

بستن و بررسی نهایی:

• قاب پنل سر جای خود قرار دهید،
• پیچ‌های نگهدارنده آن را ببندید،
• برق آیفون را وصل کنید،
• زنگ، تصویر و وضعیت چراغ را تست کنید.

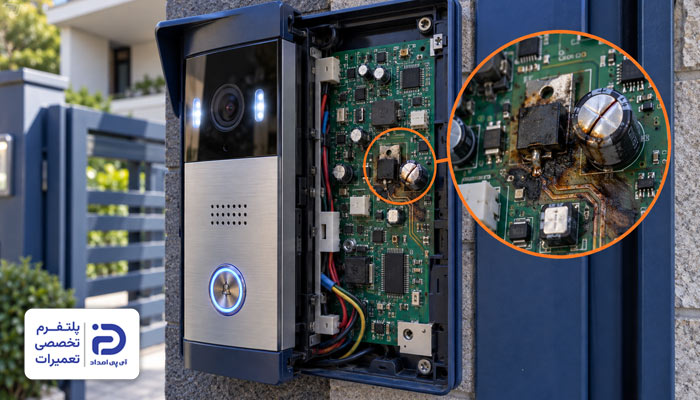

1. چراغ پنل یکسره روشن است،
2. فتوسل تعویض شده؛ اما چراغ خاموش نمی‌شود،
3. تصویر، صدا یا زنگ با اختلال مواجه شده‌اند،
4. قسمتی از برد نسبت به قسمت دیگر بیش از حد داغ می‌شود،
5. آثار سوختگی، سیاهی یا تغییر رنگ روی برد وجود دارد،
6. خازن‌ها ترک خورده یا باد کرده‌اند.

اقدامات اولیه:

• برق آیفون تصویری را از منبع تغذیه یا از فیوز قطع کنید،
• پیچ‌های پنل بیرونی را با احتیاط و با ابزار مناسب باز کنید،
• پنل را به آرامی از قاب جدا کنید.

دسترسی به برد و بررسی آن:

• برد یک صفحه تخت مستطیلی شکل به رنگ سبز یا قهوه‌ای است،
• قطعات مختلف، سوکت‌ها و سیم‌ها روی آن نصب شده‌اند،
• تمام سطح برد را خوب نگاه کنید،
• به دنبال قسمت‌های سوخته، سیاه یا تغییر رنگ داده بگردید،
• خازن‌ها قطعاتی به شکل استوانه هستند،
• قسمت بالایی آنها نباید ترک خورده یا باد کرده باشد،
• دیودها قطعاتی کوچک به شکل استوانه‌ یا مشبک هستند،
• یک طرف آنها خط یا نوار دیده می‌شود،
• رگولاتورها قطعاتی مشکی با چند پایه هستند که در بخش تغذیه برد قرار دارند،
• همه این قطعات باید یک به یک بررسی شوند،
• پشت برد نیز باید از نظر سوختگی مسیر یا ترک خوردگی لحیم‌ها بررسی شود.

اگر لحیم یک پایه خراب شده:

• هویه راگرم کنید،
• محل لحیم را حرارت دهید،
• مقدار کمی قلع تازه اضافه کنید،
• اجازه دهید محل اتصال سرد شود،
• اگر خازن، دیود یا رگولاتور سوخته‌اند باید آنها را تعویض کنید.

نحوه تعویض قطعات معیوب:

• قبل از هر اقدامی از جهت نصب قطعه عکس بگیرید،
• شماره و مشخصات نوشته شده روی قطعه را یادداشت کنید،
• قطعه جدیدی مشابه با مدل قبلی تهیه کنید،
• پایه‌های قطعه معیوب را از پشت برد با استفاده از هویه گرم کرده و سپس آزاد کنید،
• قلع را جدا کرده و قطعه را بیرون بیاورید،
• قطعه جدید را دقیقاً جای قطعه معیوب نصب کنید،
• پایه‌های آن را با هویه لحیم کنید.

اگر مسیر روی برد قطع شده:

• خطوط باریک فلزی روی صفحه برد مسیرهای برد هستند،
• اگر بخشی از مسیر آسیب دیده و قطع شده یک سیم نازک را بردارید،
• مقدار کمی از پوشش دو سر سیم را جدا کنید تا سیم مسی خارج شود،
• دو طرف سالم مسیر قطع شده را پیدا کنید،
• دو سر سیم را روی آن قسمت‌ها قرار داده و لحیم کنید تا دوباره اتصال برقرار شود،
• اگر شدت آسیب دیدگی برد بالاست باید آن را تعویض کنید.

نحوه تعویض برد:

• برق آیفون تصویری همچنان قطع باشد،
• از سیم‌ها و سوکت‌های متصل به برد یک عکس بگیرید،
• به این ترتیب جای هر سیم و سوکت مشخص می‌شود و برای نصب دوباره با مشکلی مواجه نمی‌شوید،
• سوکت‌ها را یکی یکی از برد جدا کنید،
• اگر سیم با پیچ به ترمینال بسته شده پیچ را شل کرده و سیم را خارج کنید،
• پیچ‌های نگهدارنده برد را باز کنید،
• برد معیوب را از داخل قاب خارج کنید،
• برد جدیدی تهیه کنید که از نظر کد و مدل متناسب با نمونه قبلی باشد،
• همچنین برد باید با مدل پنل کاملاً سازگار باشد،
• برد جدید را در همان جهت داخل قاب قرار دهید،
• پیچ‌های نگهدارنده آن را ببندید،
• سیم‌ها و سوکت‌های آن را طبق عکسی که گرفتید مجدد وصل کنید.

بستن و بررسی نهایی:

• پنل را سر جای خود قرار دهید،
• پیچ‌های پنل را ببندید،
• برق آیفون تصویری را وصل کنید،
• عملکرد زنگ، چراغ و صدا را بررسی کنید.

1. چراغ پنل حتی با تغییر نور محیط تغییر نمی‌کند و دائم روشن می‌ماند،
2. نور چراغ گاهی بیش از اندازه زیاد و گاهی کم می‌شود،
3. چراغ پنل چشمک می‌زند یا شدت نور آن عوض می‌شود،
4. منبع تغذیه بیش از اندازه داغ می‌کند،
5. از منبع تغذیه یا ترانس صدای وزوز غیر عادی می‌آید.

دسترسی به منبع تغذیه:

• برق آیفون تصویری را قطع کنید،
• داخل ساختمان نزدیک تابلو برق یا محل سیم کشی آیفون، منبع تغذیه را پیدا کنید،
• منبع تغذیه یک جعبه پلاستیکی یا فلزی است،
• روی بدنه آن مشخصات ورودی و خروجی ولتاژ نوشته شده است،
• سیم برق شهری از یک سمت وارد آن شده،
• سیم‌های ولتاژ پایین آیفون از سمت دیگر آن خارج می‌شوند.

بررسی ظاهری منبع تغذیه:

• بدنه منبع تغذیه یا ترانس را از نظر تغییر رنگ، سوختگی یا ترک چک کنید،
• ترانس را از نظر بوی سوختگی مورد بررسی قرار دهید،
• پیچ‌های ترمینال خروجی را بررسی کرده و مطمئن شوید که شل نیستند،
• اگر سیمی شل است پیچ ترمینال آن را باز کنید،
• سیم را درست داخل ترمینال قرار داده و دوباره پیچ ترمینال را سفت کنید.

اندازه‌گیری ولتاژ خروجی:

• از روی بدنه منبع تغذیه مشخصات آن را بخوانید،
• مقدار ولتاژ خروجی استاندارد را یادداشت کنید،
• یک مولتی متر بردارید و آن را روی حالت مناسب بگذارید،
• مثلاً اگر خروجی “DC” است مولتی متر روی حالت ولتاژ “DC” قرار دهید،
• اگر خروجی “AC” است مولتی متر روی حالت ولتاژ “AC” قرار دهید،
• دو پراب مولتی متر را روی دو ترمینال خروجی منبع تغذیه وصل کنید،
• برق را وصل کرده و عدد نمایش داده شده را بخوانید،
• عددی را که می‌بینید با مقدار نوشته شده روی منبع تغذیه مقایسه کنید،
• اگر ولتاژ بالاتر یا پایین‌تر از مقدار مشخص شده است،
• یا اینکه دائماً نوسان دارد منبع تغذیه ایراد دارد و باید آن را تعویض کنید.

نحوه تعویض منبع تغذیه:

• برق آیفون تصویری را قطع کنید،
• از محل اتصال منبع تغذیه، سیم‌ها و سوکت‌های متصل به آن یک عکس واضح بگیرید،
• پیچ ترمینال‌های خروجی را باز کنید،
• سیم‌های آیفون را یکی یکی جدا کنید،
• سیم‌های ورودی برق شهری را نیز از ترمینال جدا کنید،
• پیچ‌های نگهدارنده منبع تغذیه معیوب را باز کنید،
• قطعه را از محل نصب جدا کنید،
• یک منبع تغذیه جدید تهیه کنید،
• منبع جدید باید از نظر ولتاژ خروجی، توان، جریان قابل تامین یا نوع خروجی با مدل قبلی سازگار باشد،
• قطعه جدید را درست جای منبع تغذیه معیوب نصب کنید،
• پیچ‌های نگهدارنده آن را ببندید،
• سیم‌های خروجی آیفون را طبق عکسی که گرفتید به ترمینال‌های مناسب وصل کنید،
• سیم‌های ورودی برق را بر اساس عکس به محل صحیح اتصال دهید،
• قسمت مسی هیچ سیمی نباید بیرون از ترمینال باقی بماند.

بررسی و تست نهایی:

• برق را وصل کنید،
• ولتاژ خروجی منبع تغذیه را دوباره با مولتی متر اندازه بگیرید،
• اگر مقدار خروجی پایدار و مطابق با مشخصات منبع بود مشکل حل شده است،
• حالا چراغ پنل باید به حالت طبیعی برگشته باشد،
• زنگ، تصویر و صدا را هم بررسی کنید،
• مطمئن شوید که مشکل حل شده است.

1. پنل بیرونی را از نفوذ نم و رطوبت محافظت کنید،
2. برای جلوگیری از نفوذ باران، برای پنل بیرونی قاب یا سایبان مناسب ببندید،
3. فتوسل و محل قرارگیری آن را از آلودگی و گرد و غبار تمیز کنید،
4. از ترانس و منبع تغذیه مناسب با مشخصات پنل استفاده کنید،
5. تنظیمات روشنایی پنل را بی‌دلیل تغییر ندهید،
6. قبل از سرویس یا تعمیر از اتصالات عکس بگیرید و بعد از تعمیر، سیم‌ها را طبق تصویر ببندید،
7. هر چند وقت یکبار سیم‌ها و ترمینال‌های پشت پنل را از نظر شل شدن یا جدا شدن از محل اتصال چک کنید.
