میکروسوئیچ درب ماشین لباسشویی
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله میکروسوئیچ درب ماشین لباسشویی به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
ارسال دیدگاهپادکست عیب یابی و تعمیر میکروسوئیچ درب لباسشویی
منتظر خواندن دیدگاه شما بعد از گوش کردن به این پادکست خواهیم بود.میکروسوئیچ درب ماشین لباسشویی چیست و چه عملکردی دارد؟ نحوه تست میکروسوئیچ لباسشویی چگونه است؟ نشانه ها و علت خرابی میکروسوئیچ درب ماشین لباسشویی چیست؟ آیا قابل تعمیر است یا باید تعویض شود؟ آیپی امداد در این مقاله به عیب یابی 0 تا 100 مشکلات میکروسوئیچ لباسشویی پرداخته است تا با دانش و آگاهی در منزل خود به رفع مشکل بپردازید.
خرابی میکروسوئیچ درب ماشین لباسشویی جزء متداولترین مشکلات این دستگاه بهحساب میآید. میکروسوئیچ درب وسیلهای ایمنی است که از باز شدن مخزن شستشو در حالت چرخش و باز شدن درب جلوگیری میکند. اگر میکروسوئیچ درب کار نکند، آبکش حتی در هنگام بسته شدن هم نمیچرخد. درب ماشین لباسشویی را باز کنید، اگر به کناره درب توجه کنید، متوجه خواهید شد که یک قطعه پلاستیک یا فلز معروف به اعتصاب است که به درب آن وصل میشود. هنگامیکه درب را میبندید، اعتصاب وارد یک دریچه کوچک در قسمت بالای پنل لباسشویی شده و میکروسوئیچ درب را فشار داده و سیگنال را به بخش کنترل ماشین لباسشویی میفرستد. این ویژگی ایمنی کمک میکند تا زمانی که درب باز است، واشر را از تحریک یا چرخش دور نگه دارد.
کاربران گرامی، سوالات خود را در زمینه عیب یابی میکروسوئیچ درب لباسشویی در انتهای صفحه (قسمت دیدگاه) یا بخش پرسش و پاسخ مطرح نمایید تا کارشناسان مرکز تعمیرات لوازم خانگی آی پی امداد به صورت آنلاین پاسخگوی شما عزیزان باشند.
خلاصه عیب یابی مشکلات میکروسوئیچ لباسشویی
کاربران گرامی آیپی امداد؛ برای اینکه وقت کمتری از شما گرفته شود، در این بخش به خلاصه عیب یابی مشکلات میکروسوئیچ لباسشویی میپردازیم.
نحوه عملکرد میکروسوئیچ درب ماشین لباسشویی |
|
تست میکروسوئیچ لباسشویی |
|
نشانه های خرابی میکروسوئیچ ماشین لباسشویی |
|
علت خراب شدن میکروسوئیچ لباسشویی |
|
میکروسوئیچ لباسشویی باید تعمیر یا تعویض شود؟ |
|
نحوه عملکرد میکروسوئیچ درب ماشین لباسشویی
میکروسوئیچ درب ماشین لباسشویی برای اطمینان از بسته شدن درب حین شستشو ساخته شده است.
میکروسوئیچ قطعه ای است که بر روی درب لباسشویی تعبیه شده است. به محض استارت لباسشویی برای شستشو، اولین قطعهای که در مدار میآید؛ میکروسوییچ میباشد و اگر کوچکترین مشکلی داشته باشد دستگاه شروع به کار نمیکند. آخرین قطعهای هم که در پایان کار از مدار خارج میشود میکروسوییچ است. توجه داشته باشید که در زمان روشن شدن ماشین لباسشویی، بُرد الکترونیکی به میکروسوئیچ فرمان بسته شدن درب را میدهد و اگر درب بسته شود، میکروسوئیچ به بُرد اطلاع رسانی میکند و در نهایت فرایند شستشو آغاز میشود.
میکروسوئیچ درب لباسشویی از موارد زیر تشکیل شده است:
- از دو بوبین یکی برای باز کردن و دیگری برای بستن
- دو تیغه فلزی یکی برای فرمان و دیگری برای پمپ
- موتور و شیر برقیها
- یک قفل درب مکانیکی برای مواقع اضطراری
انواع میکروسوئیچ:
میکروسوییچ ها در انواع مختلف با اشکال مختلف ساخته شده اند، اما از نظر کارایی همه یکسان میباشند.
- میکروسوییچ های برقی
- فشاری
- پلاتینی
- میکروسوئیچ فعال (زمانیکه فرایند شستشو به اتمام میرسد، درب اتومات باز میشود.)
- 3 / 4 یا 5 پایه (بعد از پایان شستشو، 3 الی 5 دقیقه طول میکشد تا درب باز شود.)
وظیفه میکروسوئیچ لباسشویی:
- وظیفه میکروسوییچ در واقع قفل کردن درب لباسشویی و جلوگیری از باز شدن آن در حین شستشو میباشد.
- در واقع میکروسوییچ یک قطعه ایمنی در لباسشویی است.
- اگر میکروسوئیچ وجود نداشت، خطرات زیادی کودکان و حتی بزرگ سالان را تهدید میکرد.
- توجه داشته باشید که؛ باز شدن درب لباسشویی هنگام کار کردن خسارات جبران ناپذیری به همراه دارد.
نحوه فعال شدن میکروسوئیچ درب
در زمانی که آب درون دستگاه باشد، دیگ بیش از دو ثانیه با سرعت 60 دور در دقیقه بچرخد یا درجه حرارت آب درون دستگاه بیش از 60 درجه باشد، میکروسوئیچ درب ماشین لباسشویی فعال میشود. این ساختار به ما کمک میکند لباسشویی را به صورت نرمافزاری و سخت افزاری کنترل کرده و اطمینان پیدا کنیم تا زمانی که درب به صورت کامل بسته نشده باشد، آبی وارد دستگاه نشود. با توجه به توضیحات بالا میکروسوئیچ درب یکی از قطعات لباسشویی به حساب میآید و در صورت خراب شدن باید سریعا نسبت به تعویض آن اقدام کرد.
تست میکروسوئیچ لباسشویی
نحوه تست میکروسوئیچ لباسشویی به شرح زیر میباشد:
- توجه داشته باشید که اگر میکروسئچ 3 پایه دارد، میتوانید آن را به روش زیر تست نمایید.
- در کنار پایه ها، شماره ای به مانند ترتیب زیر درج شده است.
- 1 و 3 و 2
- 2 و 4 و 3
- 3 و 5 و 4 یا …
- به عدد پایه ها توجه نمایید.
- پایه ای که روی آن کوچکترین عدد درج شده، به عنوان پایه فرمان است (به طور مثال: فاز)
- و پایهای که روی آن بزرگترین عدد ثبت شده، پایه ورودی یا نول میباشد.
- پایه دیگری هم به عنوان خروجی میباشد. (به طور مثال: نول خروجی)
- برای تست میکروسوئیچ لباسشویی، 2 تا پایه که عدد بزرگتری دارند را برق مستقیم دهید و زبانه درب را با پیچ گوشتی فشار دهید.
- اگر درب قفل شد، میکروسوئیچ سالم است. در غیر این صورت خراب است.
- در مدل های دیگر میکروسوئیچ که پایه های بیشتری دارد، فاز (P)، نول(N) و فرمان (C) مشخص شده است.
نشانه های خرابی میکروسوئیچ لباسشویی
چه مشکلاتی در ماشین لباسشویی مربوط به خرابی میکروسوچ درب میباشد؟ نشانه های خرابی میکروسوئیچ لباسشویی چیست؟
- ماشین لباسشویی فرایند شستشو را آغاز نمیکند.
- زمانیکه لباسشویی را روشن میکنید؛ فقط روی پمپ تخلیه میرود و درب قفل نمیشود (در بعضی از مدل های AEG)
- در اکثر لباسشویی ها هم بعد از استارت زدن، درب قفل نمیشود و شروع به کار نمیکند.
- همچنین اگر درب لباسشویی باز نشد، مشکل امکان دارد مربوط به میکروسوئیچ باشد.
کاربران گرامی آیپی امداد توجه نمایید که اگر درب ماشین لباسشویی قفل نمیشود، تنها مربوط به میکروسوئیچ نیست و برد الکترونیکی هم باید بررسی شود. چونکه بُرد به در زمان استارت کار به میکروسوئیچ فرمان بسته شدن درب را میدهد.
علت خراب شدن میکروسوئیچ درب ماشین لباسشویی
علت خراب شدن میکروسوئیچ درب ماشین لباسشویی چیست؟
- درب ماشین لباسشویی را محکم نبندید.
- یکی از علتهای خرابی شدن میکروسوئیچ درب ماشین لباسشویی، مربوط به محکم بسته شدن درب میباشد.
- اگر درب لباسشویی را زودتر از موعد باز نمایید، به میکروسوئیچ آسیب میرسانید.
- داغ شدن بیش از حد پلاتین های میکروسویچ، باعث خرابی آن میشود. (طول عمر استفاده یا زیاد در مدار قرار گرفتن میکروسوئیچ)
- نوسان برق از دیگر علت های خرابی میکروسوئیچ است.
- اگر آب روی میکروسوئیچ بریزد، احتمال سوختن آن وجود دارد.
نکات ایمنی برای تعویض میکروسوئیچ درب لباسشویی
زمانی که از خرابی میکروسوئیچ قفل اطمینان پیدا کردید، قبل از اقدام برای تعویض میکروسوئیچ قفل درب ماشین لباسشویی وسایل مورد نیاز را فراهم کنید.
وسایلی مانند پیچگوشتی تخت و چهار سو، کاردک، حوله، آچار 5/16 اینچی، انبر و میکروسوئیچ درب جدید برای تعویض
حال با دقت گام به گام مراحل زیر را انجام داده و میکروسوئیچ قفل درب را تعویض نمایید.
- ماشین لباسشویی را از پریز برق جدا کنید تا احتمال برق گرفتگی از بین برود.
- دریچههای آب سرد و گرم را خاموش کنید.
- برای محافظت از دستان خود از دستکش استفاده کنید.
انجام تعمیرات یا نگهداری وسایل یا تجهیزات برق میتواند خطرناک باشد. اگر تصمیم به تعویض میکروسوئیچ قفل لباسشویی دارید، خطر آسیبدیدگی شما و یا دستگاه بسیار بالا است. برای کاهش خطر، از ابزار و تجهیزات ایمنی کاربردی برای تعمیرات دستگاه لباسشویی خود استفاده کنید و تمام دستورالعملها را به درستی دنبال کنید.
نحوه تعویض میکروسوئیچ قفل درب ماشین لباسشویی (بخش اول)
نحوه تعویض میکروسوئیچ قفل درب ماشین لباسشویی در بخش اول به شرح زیر می باشد:
- با جدا کردن پیچهای موجود در انتهای کنسول، کنسول کنترل را از بالای دستگاه جدا کنید.
- پیچها با توجه به مدلهای گوناگون لباسشویی میتوانند در جلو، پشت کنسول یا در زیر دو کاوری که در هر انتهای کنسول وجود دارد، قرار گرفته باشد.
- اگر کنسول شما به پیچ وصل نشده است، یک چاقوی بتونی را بین قسمت بالای واشر و کنسول بکشید تا گیرههای کنسول آزاد شود.
- کنسول کنترل را به پشت واشر بچرخانید تا سیم میکروسوئیچ درب ماشین لباسشویی را در معرض دید خود قرار دهید.
- هر دو طرف سیم میکروسوئیچ درب را فشار داده و آن را از هم بکشید.
- یک پیچگوشتی صاف را در گیره های پنل قرار دهید.
- فشار را به پایین و بیرون بر روی خارهای پنل با پیچگوشتی فشار دهید تا آنها را آزاد کنید.
- کنسول کنترل را باز کنید، حال درپوشهای پلاستیکی انتهای کنسول کنترل را بیرون بکشید.
- بدنه ماشین لباسشویی را هنگام ایستادن به سمت خود کج کرده و سپس آن را از بالا و پایین بلند کنید.
- حولهای را روی زمین بپاشید.
- جلوی کابینت ماشین لباسشویی را روی حوله بگذارید.
- قرار دادن بدنه در این حالت به شما امکان دسترسی به میکروسوئیچ درب ماشین لباسشویی را میدهد.
- پیچ سرسوزنی که سیم زمین (ارت) را نگه میدارد، از میکروسوئیچ درب به بدنه ماشین لباسشویی با آچار 5/16 اینچی جدا کنید.

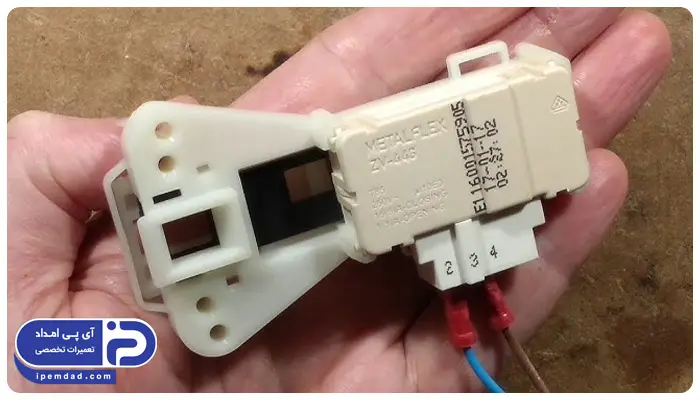

تعویض میکروسوئیچ لباسشویی (بخش دوم)
نحوه تعویض میکروسوئیچ درب لباسشویی در بخش دوم به شرح زیر می باشد:
- درب ماشین لباسشویی را بازکنید و دو پیچ بالاتر از باز شدن میکروسوئیچ درب ماشین لباسشویی را پیدا کنید.
- برای آزاد کردن میکروسوئیچ درب، دو پیچ کناری آن را بازکنید.
- یک پیچگوشتی سر صاف را به گیرههای نگهدارنده فلزی بکشید تا سیمهای میکروسوئیچ درب را به داخل بدنه متصل کرده و در جای خود نگه دارد.
- در هنگام کشیدن مهار از کابینت، طرفهای سیم میکروسوئیچ درب لباسشویی را با انبردست فشار دهید.
- سیم را از کلید تعویض درب داخل بدنه بکشید.
- سیمهای میکروسوئیچ درب را در زیر گیرههای نگهدارنده قرار دهید تا فراموش نکنید هر سیم به کجا باید متصل شود.
- دهانههای سوراخ پیچ را روی میکروسوئیچ درب لباسشویی مورد تعویض با دهانههای سوراخ پیچ در بالای بدنه بچسبانید.
- میکروسوئیچ درب را با پیچهایی که قبلاً باز کردهاید، به بدنه متصل کنید.
- با استفاده از آچار و مهره، سیم میکروسوئیچ درب را با پیچ سوزنی که قبلاً باز کرده بودید به بدنه محکم کنید.
- بدنه ماشین لباسشویی را مجدداً در جای خود بر روی قاب بلند کنید.
- از درست قرار گرفتن قاب در قسمت جلوی بدنه اطمینان حاصل کنید، در حالی که طرفین بدنه در بالای قاب استراحت دارند.
- گیرههای بدنه را مجددا نصب کنید تا قاب عقب ماشین لباسشویی به بدنه محکم شود، سپس کانکتور را از کنسول کنترل به سیم کابل میکروسوئیچ درب وصل کنید.
- کنسول کنترل را روی بدن واشر پایین بیاورید.
- کنسول را با برعکس کردن مراحلی که برای قطع آن انجام دادهاید به کابینت وصل کنید.
- ماشین لباسشویی را به پریز برق وصل کرده و شیرهای آب را روشن کنید و از صحت تعویض میکروسوئیچ درب اطمینان حاصل نمایید.
نتیجه گیری در مورد مقاله میکروسوئیچ درب ماشین لباسشویی
تا زمانی که اطمینان ندارید که تمام مراحل را یک به یک به درستی انجام دادهاید، قادر به انجام تعویض میکروسوئیچ قفل درب ماشین لباسشویی نخواهید بود. با توجه به این توضیحات بهتر است برخی از تعمیرات یا نگهداری ها فقط توسط یک تکنسین واجد شرایط انجام شود. مرکز تخصصی تعمیرات لباسشویی آی پی امداد با دارا بودن بهترین و ماهرترین متخصصین و پایینترین قیمت و انجام امور تعمیرات لباسشویی بهترین گزینه برای تعویض میکروسوئیچ قفل درب لباسشویی می باشد.
سلام وقتتون بخیر مراحل شستشو انجام میشه اما در آخر آب تخلیه نمیشه،در قفل میمونه و علامت قفل بالای صفحه مانیتور روشن میشه و فقط یک بوق میزنه
درود، پمپ و فیلتر تخلیه و میکروسوئیچ درب لباسشویی باید بررسی شود.
باسلام وخسته نباشید یک دستگاه لباسشویی پاکشوما هست که ارور E30 میده اشکال از کجا میباشد سپاسگزارم
درود، ارور E30 در ماشین لباسشویی پاکشوما به مشکل در درب یا قطعات مربوط به آن مانند زبانه درب، میکروسوئیچ، سیم کشی، سوکت ها و برد فرمان اشاره دارد.
درب لباسشویی اتومات ۱۱ کیلویی اریستون قفل شده تعمیرکار باز کرد گفت میکروسوییچ درب خراب شده کجا گیر میاد چون پیدا نکردیم اصلا هست؟
درود، برای تعویض میکروسوئیچ درب لباسشویی خود می توانید با شماره 02158941 تماس بگیرید.
سلام میکروسوییچ لباسشویی ابسال ۵۵۳ رو عوض کردم ولی قفل نمیکنہ بہ کجاش مراجعہ کنم تا حل شہ ممنون میشم راھنماییم کنید
درود، اگر میکروسوئیچ مطابق با مدل دستگاه باشد و پس از نصب عمل نکند، یا سیم ها به صورت نادرست متصل شده و یا سر ضامن قفل درب خراب است.
زمانی که درب ماشین را میبندیم، وتا درب بسته شده را محکم فشار ندهیم ،ماشین شروع بکار نمیکند و چراغ استارت چشمک میزند و حتما باید درب را چند بار محکم فشار دهیم و مجدد دکمه استارت را که در حال چشمک زدن است را بزنیم تا شروع بکار کند.علت چیست؟با سپاس
درود، احتمالا مشکل مربوط به ضامن و میکروسوئیچ درب دستگاه است که باید بررسی شود.
سلام ماشین لباسشویی بهی است برد استارت نمیشد دکمه استارت برد و میکروسویچ درب تعویض شد ترتیب سیم های میکرو سویچ در یک حالت برد عمل نمیکند در حالت دیگر دکمه برد استارت میشود ولی مراحل را پیش نمیرودقطعه بعدی که میتونه مشکل داشته باشه کجاست
درود، اگر آبگیری لباسشویی به درستی انجام می شود، بررسی کنید که موتور به چپ یا راست چرخش داشته باشد، در غیر اینصورت موتور یا تاخو مشکل دارد. همچنین شیر برقی و برد را بررسی نمایید.
سلام به میکرو سویچ برق نمیرسه علت چیه
درود، ابتدا اتصالات و بوبین های میکروسوئیچ را چک کنید. در غیر اینصورت باید آن را تعویض نمایید.
سلام من بلبرینگ دیگ دلباسشویی aeg تایمری رو عوض کردم اما الان که همه چیز رو نصب کردم استارت نمیخوره که ابگیری کنه. با فازمتر بعضی جاها مثل المنت رو چک کردم هر۲ سوکت و ارت رو با فاز متر چک میکنم فاز داره انگار نول توی لباسشویی وجود نداره. کجاهارو چک کنم؟لطفا راهنمایی کنید
درود، ممکن است مشکل از میکروسوئیچ درب لباسشویی باشد که باید بررسی شود. همچنین تمامی اتصالات را نیز بررسی نمایید.
دوشاخه روبرعکس بزن دیگه نباید فازداشته باشی ایراد میکروسوییچ درب
با سلام لباسشویی ارج بیگ واش WM7012 ارور E01 میده. روی میکروسوییچ ۱،۲،۳،۴ نوشته. چگونه فیشها را وصل کنیم؟ اگر از میکروسوییچ نبود، اشکال از چیست؟ ممنون
درود، میکروسوئیچ باید توسط یک تکنسین متخصص تعویض شود.
سلام، آیا هر نوع میکروسوئیچ که برای لباسشویی دوو باشه، به همه مدل ها میخوره یا باید فقط همان مدل را پیدا کنم؟ لطفا راهنمایی کنید. با تشکر از مهربانی تان
درود، میکروسوئیچ هر مدل متفاوت است.
سلام دستگاه لباسشویی دوو وقتی که درب بسته میشه علامت قفل روی صفحه نمایش ظاهر نمیشه و لباسشویی به کار نمی افته برای حل این مشکل فیشی که به میکرو سوییچ را باز کردم و پایه های آن(خود فیش منظورم هست نه میکروسوییچ) را بهم وصل کردم ولی هنگامی که دکمه پلی را زدم کلا صفحه نمایش خاموش شده و دیگه روشن نشد...این یعنی بردش سوخته؟؟
درود، ایراد از میکروسوئیچ دستگاه است که باید بررسی شود.
