علت ارور e60 لباسشویی آاگ

1. خرابی المنت گرمایشی
2. خرابی سنسور دما (NTC)
3. قطعی یا آسیب‌دیدگی سیم‌کشی المنت و سنسور
4. خرابی مدار گرمایش روی برد الکترونیکی

1.1 دسترسی به المنت

• المنت قطعه‌ای فلزی U شکل با دو پایه برق و یک مهره در وسط است،
• معمولا سوکت سنسور دمای “NTC” روی آن قرار گرفته است،
• برای دسترسی به این قطعه باید لباسشویی را خاموش کنید و از برق بکشید،
• شیر آب ورودی را ببندید و لباسشویی را برای دسترسی به پشت آن جلو آورید،
• پنل پشتی را باز کرده و قسمت پایین دیگ را برای دسترسی و شناسایی المنت بررسی کنید.

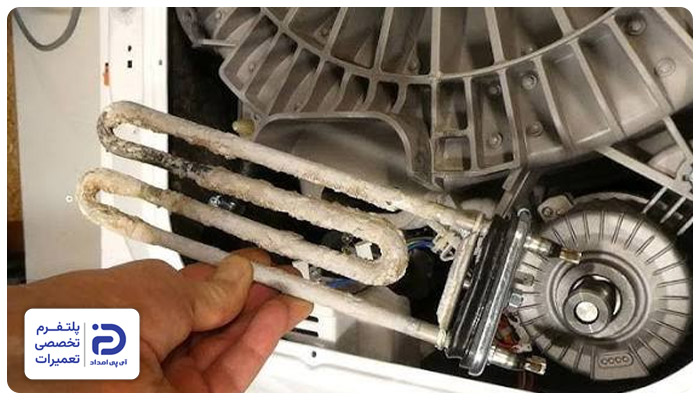

1.2 بررسی المنت

• ابتد ظاهر المنت را از نظر سوختگی، تغییر رنگ، ذوب شدن فیش‌ها، زنگ‌زدگی شدید، نشتی آب اطراف المنت مورد بررسی قرار دهید،
• برای تست دقیق‌تر، مولتی‌متر را روی حالت اندازه‌گیری مقاومت بگذارید،
• دو سیم متصل به المنت را از آن جدا کنید و پراب‌های آن را به پایه‌های المنت متصل نمایید،
• مقاومت عادی المنت بین 20 تا 35 اهم است، اگر مقاومت OL یا بی‌نهایت باشد، المنت قطع شده و در صورتی که مقاومت از 5 اهم کمتر باشد، اتصال کوتاه دارد،
• بعد از این بررسی سراغ تست بدنه بروید، یکی از پراب‌های مولتی‌متر را به المنت و دیگری را به بدنه لباسشویی وصل کنید،
• هرگونه اتصال و مقاومت بین بدنه و المنت نشان از اتصال بدنه است،
• در هر یک از سه حالت توضیح داده شده المنت خراب است و باید برای تعویض آن اقدام کنید.

1.3 تعویض المنت

2.1 دسترسی به سنسور دما (NTC)

• سنسور دما داخل بدنه المنت یا سوراخ مخصوص کنار المنت و پایین دیگ قرار دارد،
• این سنسور به شکل مستقیم با آب داخل دیگ برای اندازه‌گیری دمای آن در ارتباط است،
• برای دسترسی به سنسور، باید دستگاه را خاموش کرده و از برق بکشید،
• شیر ورودی آب را ببندید و لباسشویی را جلو آورید،
• پیچ‌های پنل پشتی را باز کرده و آن را جدا کنید،
• المنت را در پایین دیگ شناسایی کرده و سپس سوکت دو سیمه سنسور دما را پیدا کنید،
• در برخی مدل‌های لباسشویی آاگ برای دسترسی بهتر به المنت، ممکن است نیاز باشد تسمه موتور را موقتا کنار بزنید،
• سنسور دما قطعه‌ای کوچک استوانه‌ای یا فشنگی پلاستیکی و فلزی است که دو سیم نازک از طریق یک سوکت به آن وصل شده‌اند.

2.2 بررسی سنسور دما

• سنسور دما را از نظر ظاهری و وجود علائمی مانند شکستگی، ترک، سوختگی یا تغییر رنگ، رنگ‌زدگی پایه‌ها، شل بودن سوکت‌ها و قطع شدن سیم‌ها مورد بررسی قرار دهید،
• مولتی‌متر را روی حالت اندازه‌گیری مقاومت تنظیم کرده و سوکت سنسور را جدا کنید،
• پراب‌های مولتی‌متر را به پایه‌های سنسور متصل نمایید و در دمای اتاق، مقاومت سنسور را اندازه‌ بگیرید،
• در دمای 20 تا 25 درجه سانتی‌گراد اتاق، مقاومت سنسور باید 4 تا 6 کیلواهم باشد،

• نوک سنسور را داخل آب گرم بگذارید اگر در این صورت مقاومت به شکل تدریجی کاهش یابد، سنسور سالم است،
• درصورتی که مقاومت ثابت بماند، مقدار آن بی‌نهایت یا صفر باشد، سنسور مشکل دارد.

2.3 تعویض سنسور دما

• سوکت سنسور را جدا کرده، گیره یا خار نگه‌دارنده آن را آزاد کنید،
• سنسور را با حرکت آرام و مستقیم از جای خود بیرون بکشید و محل قرارگیری آن را از رسوب یا آلودگی تمیز کنید،
• سنسور جدید که مشخصات فنی و کد قطعه مشابهی دارد در محل قبلی بگذارید که جا بیفتد،
• سپس خار یا گیره نگهدارنده را ببندید و سوکت را وصل کنید،
• پنل دستگاه را مونتاژ کرده و آن را برای بررسی عملکرد روشن کنید.

3.1 محل قرارگیری سیم‌کشی مربوط به المنت و سنسور دما

• سیم‌های المنت و سنسور دما از برد الکترونیکی در بالای دستگاه کشیده شده و تا قسمت پایین دیگ امتداد می‌یابند،
• سیم‌های المنت دو سیم‌ ضخیم هستند که به دو پایه المنت متصل شده‌اند،
• سیم‌های سنسور دما دو سیم نازک هستند که به سوکت سنسور وصل شده‌اند،
• این سیم‌ها در داخل یک روکش یا بست پلاستیکی در امتداد بدنه لباسشویی مهار شده‌اند.

3.2 دسترسی به سیم‌کشی

• لباسشویی را خاموش کنید و شیر آب ورودی آن را ببندید،
• پنل پشتی لباسشویی را باز کرده تا بتوانید المنت و سنسور دما را مشاهده نمایید،
• برای دسترسی به برد هم باید پیچ‌های پنل بالایی را باز کنید تا بتوانید ابتدای دسته سیم‌ها را مشاهده نمایید،
• مسیر این سیم‌ها را از برد به سمت المنت و سنسور دنبال نمایید.

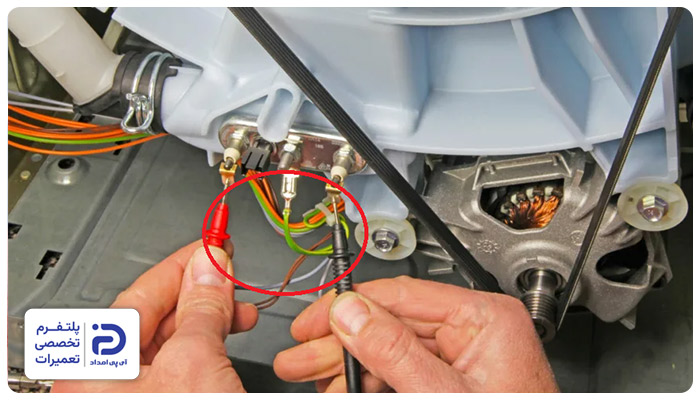

3.3 بررسی سیم‌کشی

• مسیر سیم‌ها را بررسی کرده و مواردی مانند پارگی، بریدگی روکش، سوختگی، تغییر رنگ سیم، ذوب شدن روکش، شل شدن سوکت، اکسید یا زنگ‌زدگی پایه‌های سوکت، له شدن سیم‌ها بین بدنه و قطعات داخلی را پیدا کنید،
• مولتی‌متر را روی حالت بوق یا پیوستگی تنظیم کنید،
• سوکت سیم را از المتت یا سنسور و سر دیگر آن از برد را جدا کنید،
• پراب‌های مولتی‌متر را به دو سر سیم وصل کنید، اگر صدای بوق شنیده شود یا مقاومت نزدیک به صفر باشد، سیم سالم است،
• درصورتی که صدای بوق شنیده نشود یا مقاومت مقدار باز باشد، سیم قطع شده و به تعمیر یا تعویض نیاز دارد.

3.4 بررسی سوکت‌ها

• سوکت‌هایی که به المنت، سنسور و برد وصل شده‌اند را بررسی کنید،
• اگر سوکت لق باشد یا پایه‌های آن سیاه شده باشند و آثار جرقه یا اکسید شدن ترمینال‌ها روی آن مشاهده شود،
• باید با استفاده از اسپری تمیزکننده کنتاکت یا برس نرم تمیز کنید،
• درصورتی که ترمینال‌ها سوخته یا تغییر شکل داده باشند، باید سوکت را تعویض نمایید.

3.5 تعمیر سیم‌کشی

• درصورتی که تنها بخشی از سیم آسیب دیده باشد، باید قسمت آسیب‌دیده را باز سیم‌چین جدا کنید،
• روکش دو سر سیم را یک سانتی‌متر لخت کنید و دو سر آن را با سوکت پرس استاندارد یا لحیم‌کاری به یکدیگر وصل کنید،
• محل اتصال سیم‌ها باید با روکش حرارتی یا نوار عایق برق باکیفیت عایق‌بندی شود،
• با استفاده از بست پلاستیکی سیم را در مسیر اصلی خود ثابت نمایید که با دیگ، پولی و موتور تماس نداشته باشد.

3.6 تعویض سیم

• اگر یک دسته سیم معیوب باشد، دیگر تعمیر کارساز نیست،
• در این صورت اگر تصمیم بگیرید سیم‌ها را تعمیر کنید، مقاومت مدار افزایش پیدا خواهد کرد و همچنان ارور نمایش می‌یابد،
• پس کل دسته سیم را با نمونه مشابه تعویض نمایید.

4.1 دسترسی به برد

• برای دسترسی به برد الکترونیکی ماشین لباسشویی ابتدا دستگاه را از برق بکشید،
• شیر آب ورودی را ببندید و دستگاه را از محل نصب بیرون آورید،
• پنل‌ بالایی لباسشویی را باز کرده و محفظه برد که پشت پنل کنترل قرار گرفته را شناسایی نمایید،
• براس دسترسی به برد، درپوش محفظه را باز کنید.

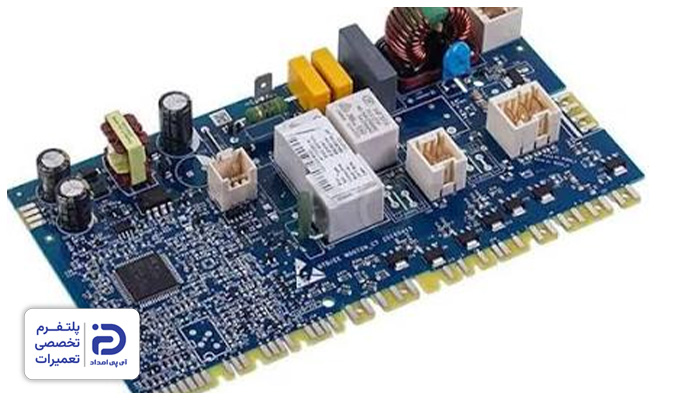

4.2 بررسی برد

• روی برد را از نظر آثار اکسید شدن، سیاه شدن، سوختگی، بوی سوختگی، تغییر شکل قطعات و نشتی در آن‌ها بررسی کنید،
• برای تست دقیق‌تر مولتی‌متر را روی حالت اندازه‌گیری مقاومت بگذارید و پراب‌های آن را به پایه‌ قطعات روی برد وصل کنید،
• اگر مقاومت قطعات بی‌نهایت و صفر باشد، آن قطعه سوخته و باید تعویض گردد،
• حال مولتی‌متر را روی حالت اندازه‌گیری جریان تنظیم نمایید،
• برای چند لحظه لباسشویی را به برق وصل کرده و ولتاژ ورودی و خروجی برد را اندازه بگیرید،
• اگر ولتاژ با مقدار نامی آن اختلاف بسیاری داشته باشد، برد خراب است و باید تعویض گردد.

4.3 تعمیر یا تعویض برد

• اگر آسیب‌های روی برد گسترده نیست و تنها برخی از قطعات مشکل دارند،
• آن قطعه را با استفاده از قلع و هویه از روی برد جدا کنید،
• قطعه‌ای که دارای ولتاژ مشابه است را به جای آن روی برد لحیم‌کاری کنید،
• درصورت اختلاف ولتاژ بالا بین ورودی و خروجی با مقدار نامی برد، ابتدا اتصالات را نشانه‌گذاری کنید،
• پیچ‌های نگهدارنده برد را باز کرده و برد را بیرون آورید،
•  برد جدید که ویژگی‌هایی مشابه با قبلی دارد و سازگار با مدل لباسشویی است، جایگزین کنید،
• اتصالات را طبق نشانه‌گذاری‌ها وصل کرده و درپوش محفظه برد را مونتاژ کنید،
• پنل دستگاه را ببندید و بعد از باز کردن شیر ورودی و اتصال لباسشویی به برق، عملکرد آن را تست کنید.
