شارژ گاز کولر گازی

شارژ گاز کولر گازی در محل طبق رعایت استانداردهای لازم را از آی پی امداد بخواهید، در نظر داشته باشید که برای رفاه حال شما عزیزان به آموزش گام به گام شارژگاز کولرگازی پرداخته ایم تا در منزل یا محل کار خود به راحتی به عیب یابی و رفع مشکل عدم سرما یا نشتی گاز در کولرگازی بپردازید.

کاربران گرامی، سوالات خود را در زمینه عیب یابی شارژگاز کولرگازی، در انتهای صفحه (قسمت دیدگاه) پرسش نمایید تا کارشناسان آی پی امداد به صورت آنلاین پاسخگوی شما عزیزان باشند.

در مقاله آموزش نحوه شارژ گاز کولرگازی به موارد زیر پرداخته ایم:

  1. از کجا متوجه شوید که کولرگازی به شارژگاز نیاز دارد.
  2. نحوه بررسی نشت یابی گاز
  3. قبل از شارژگاز چه باید کرد؟
  4. گاز های مورد استفاده در کولرگازی
  5. آموزش نحوه شارژگاز کولرگازی و نحوه نشت یابی
  6. نحوه شارژگاز در کولرگازی تازه نصب شده، بدون گاز و تزریق مجدد
  7. آموزش نحوه شارژگاز با مبرد r410a در مدل های اینورتر همراه با نکات مهم
  8. نکات مهم

کاربران گرامی، هرگونه سوالی در زمینه شارژگاز کولرگازی دارید، در انتهای صفحه پرسش نمایید تا به صورت آنلاین پاسخگوی شما عزیزان باشیم.

از کجا متوجه شویم که کولرگازی به شارژ گاز نیاز دارد؟

با بررسی موارد زیر کتوجه خواهید شد که کولرگازی شما نیاز به شارژگاز دارد یا خیر:

  • اگر کولرگازی شما برودت خود را از دست دهد، باید به بررسی گاز کولر بپردازید.
  • اگر لوله برگشت، خیس نباشد و کولرگازی سرمای مطلوب را ندارد، به احتمال زیاد نیاز به شارژ گاز دارید.
  • اگر در اتصالات لوله ها، چربی احساس شود، نیاز به شارژگاز دارید.

برای بررسی نشت یابی گاز در کولرگازی چه باید کرد؟

برای بررسی نشت یابی گاز در کولرگازی به بررسی موارد زیر بپردازید:

  • شیرهایی که گیج به آن ها متصل است را بررسی نمایید تا شل نباشد.

اگر شیرها محکم بسته نشده باشند، نشتی گاز دارید.

  • اتصالات لوله مسی را بررسی نمایید تا چربی نداشته باشند.

اگر اتصالات لوله مسی چربی بگیرد، احتمال نشت گاز میباشد.

  • لوله اصلی که از کمپرسور می آید و کور میشود را بررسی نمایید تا چربی نداشته باشد.
  • همچنین میتوانید با استفاده از کف صابون، به قسمت های جوشکاری شده، اتصالات و شیرهایی که گیج به آن متصل است، متوجه نشتی گاز شوید.

کف صابون را در قسمت های ذکر شده بزنید و قسمتی که حباب ایجاد شد، بدانید که نشتی گاز دارد.

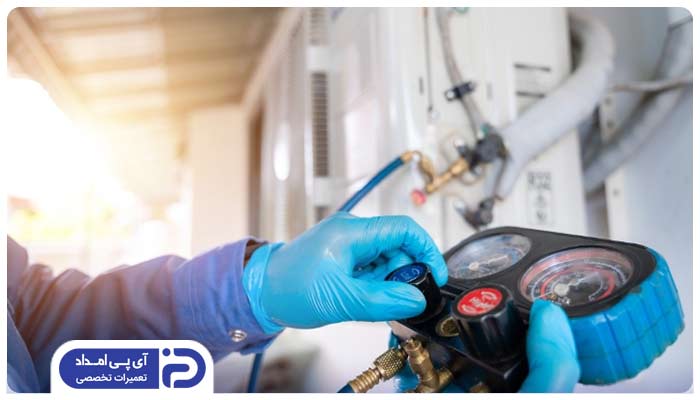

قبل از شارژگاز کولرگازی، موارد زیر را بررسی نمایید

قبل از اینکه به شارژگاز کولرگازی بپردازید، لازم است دستگاه خود را طبق مراحل زیر بررسی نمایید:

  • ابتدا فیلترهای پنل اواپراتور را باز و کاملا تمیز نمایید.
  • کویل های کندانسور را تمیز کنید.
  • شیلنگ فاضلاب را بررسی نمایید تا گرفتگی نداشته باشد.
  • فن کندانسور را بررسی نمایید تا سالم باشد.
  • اگر فن کندانسور مشکلی داشته باشد، برودت و پرتاب باد مناسبی نخواهید داشت.
  • فن اواپراتور هم باید برای عدم سرما دهی بررسی شود.

بررسی موارد ذکر شده به شما کمک میکند تا شاید علت عدم برودت در دستگاه شما مشکل گاز نباشد.

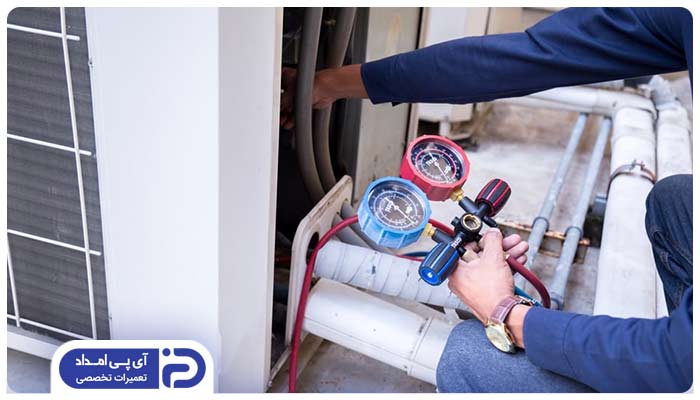

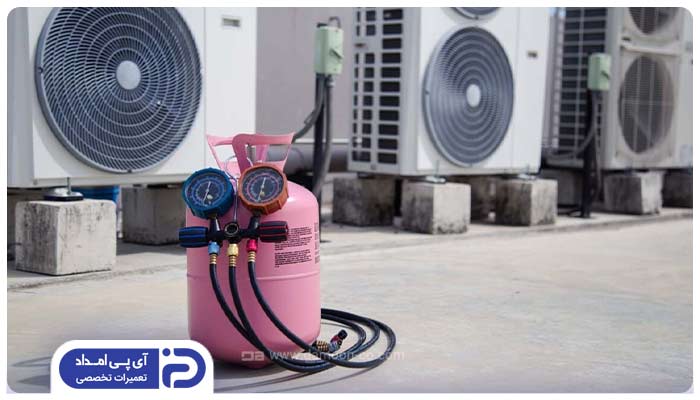

کدام گاز برای کولرگازی با کیفیت تر است ؟

اگر سوال شما این است که کدام گاز برای کولرگازی با کیفیت تر است، به توضیح زیر دقت فرمایید:

امروزه به علت کثرت تولید کنندگان مبرد احتمال تقلب در آنها به صورت ترکیب با هوا و سایر گازها صدمات جبران ناپذیری به دستگاههای تهویه و تبرید وارد میکند، پس باید قبل از خرید مبرد از ترکیبات و خلوص آن آگاهی داشت که اینکار با استفاده از دستگاه تشخیص ترکیبات و خلوص مبرد انجام میگیرد که میتواند برای یک نوع مبرد یا چندین نوع مبرد استفاده شود.

گاز مرسوم استفاده شده در کولرگازی R22,R410,R407 میباشد.

شارژ گاز کولرگازی

برای شارژ گاز کولرگازی از مبردهای زیر استفاده نمایید:

  1.  R-22
  2. R-407C
  3. R-410A

مبردها مخلوط یا چند مبرد با درصدهای معین تشکیل شده اند و مشخصه بارز این مبردها عدد 5 یا 4 در ابتدای شماره شناسایی مبرد می باشد.

روش های نشت یابی در عملیات شارژ گاز کولر گازی

نشت معمولا در سیکل تبرید در محل اتصالات واقع میشود و معمولا محل نشت چرب میشود زیرا همراه با مبرد روغن نیز خارج میگردد، گاهی اوقات بر اثر پوسیدگی یا ضربه در طول مسیر مبرد نشتی نیز ایجاد میگردد که به روشهای زیر میتوان نشت یابی کرد.

روش نشت یاب کولرگازی با استفاده از محلول کف صابون

  • متداول ترین روش نشت یابی است که پس از مرحله ایجاد فشار در سیکل محلول کف صابون را در محل های مشکوک مورد آزمایش قرار میدهیم در صورتی که هیچ حبابی تولید نشود محل نشتی ندارد.

روش نشت یابی کولرگازی با استفاده مشعل هالید

  • مشعل ساده ای که با گاز پروپان پر میشود و در بالای محفظه اختلاط مشعل یک حلقه مسی است که شعله از میان آن عبور میکند.
  • وقتی مشعل روشن میشود هوا از طریق لوله مکنده به داخل محفظه اختلاط راه یافته و شعله به رنگ آبی و بدون دود میسوزد.
  • ولی وقتی که مواد فریونی به همراه هوا وارد محفظه اختلاط میشوند رنگ شعله سبز میشود.
  • برای این کار مشعل را روشن کرده و سر آزاد لوله مکنده را به اطراف اتصالات لوله ها و نقاط مشکوک نزدیک میکنیم.
  • در صورتی که گازی از این نقاط خارج شود رنگ شعله تغییر میکند و محل نشت پیدا میشود.

روش نشت یابی کولرگازی با نشت یاب الکترونیکی

  • نشت یاب الکترونیکی کاملا حساس و دقیق میباشد و کار کردن با آن بسیار ساده است.
  • ابتدا آن را روشن کرده در این حالت صدای بوق خفیفی به گوش میرسد.
  • هنگامی که حس کننده آن در مجاورت ماده فریونی قرار می گیرد صدای بوق آن سریع تر و یا به صورت آژیر در می آید و محل نشت را پیدا میکند.
  • نشت یاب الکترونیکی به کلر حساس هستند اما امروزه مبردهای جدید فاقد کلر هستند و باید نشت یاب جدید و مخصوص استفاده کرد.

ویژگی های گاز سرمازا در کولرگازی

ویژگی های گاز سرمازا در کولرگازی به شرح زیر میباشد:

  1. دارای نقطه جوش پایینی باشد.
  2. قابل انفجار نباشد.
  3. اکسید کننده نباشد.
  4. قابل اشتعال نباشد.
  5. در صورت نشت به سهولت قابل تشخیص باشد.
  6. محل نشت آن قابل تعیین باشد .
  7. قادر به عمل کردن در فشار کم باشد .
  8. از نوع گازهای پایدار باشد .
  9. قسمتهایی که در داخل مایع حرکت میکند به سهولت قابل روغنکاری باشد .
  10. تنفس کردن آن مضر نباشد .
  11. دارای گرمای نهان متعادلی برای مقدار تبخیر در واحد زمان باشد .
  12. جابجایی نسبی آن برای ایجاد مقدار معینی برودت کم باشد .
  13. دارای کمترین اختلاف بین فشار تبخیر و تقطیر باشد .

نحوه سیکل برودت در کولرگازی

برای انتقال حرارت از داخل یک محفظه یا اتاق به خارج، احتیاج به یک واسطه است.

  • در یک سیستم سرد کننده مکانیکی استاندارد عمل گرفتن حرارت با تبخیر مایعی در دستگاه تبخیر  ( اواپراتور ) و پس دادن آن در دستگاه تقطیر ( کندانسور ) صورت میگیرد و این امر باعث تغییر حالت ماده سرمازا از بخار به مایع میگردد.
  • مایعاتی که بتواند به سهولت از مایع به بخار و بالعکس تبدیل شوند به عنوان واسطه انتقال حرارت به کار برده میشوند، زیرا این تغییر حالت باعث تغییر حرارت نیز میگردد.

ماده سرمازا ( مبرد ) در کولرگازی

سیال واسطه ای است که حرارت را از اواپراتور جذب کرده و در کندانسور آن را به محیط پس میدهد و این عمل با تقطیر و تبخیر آن صورت میگیرد.

آموزش طریقه شارژگاز کولرگازی با ترازو

شارژگاز کولرگازی با ترازو بهترین و استانداردترین مدل شارژگاز محسوب میشود.

  • ابتدا به مقدار وزن و نوع گاز مندرج شده در کولرگازی توجه نمایید.
  • با استفاده از ترازو، مقدار گار مورد نیاز وزن شود و سپس شارژگاز انجام گردد.

در ادامه با یک مثال ساده این روش را شرح میدهیم:

  • اگر کولرگازی شما به نیم کیلو گاز احتیاج دارد و متراژ لوله کشی حدود 5 متر میباشد، نیم کیلو گاز را وزن نمایید و سپس تزریق کنید.

توجه نمایید که متراژ استاندارد لوله کشی مسی از کندانسور به اواپراتور 5 متر میباشد.

  • اگر متراژ لوله کشی از 5 متر بیشتر میباشد، به ازای هر متر 20 گرم گاز بیشتر تزریق نمایید.
  • برای مثال؛ اگر متراژ لوله 6 متر است باید 20 گرم به مقدار گاز وزن شده اضافه شود.

شارژگاز آمپری و شارژگاز به وسیله گیچ مانوفیلد و جدول دمایی، از دیگر روش های شارژگاز کولر میباشد که نسبت به شارژگاز به وسیله ترازو نامطئن است.

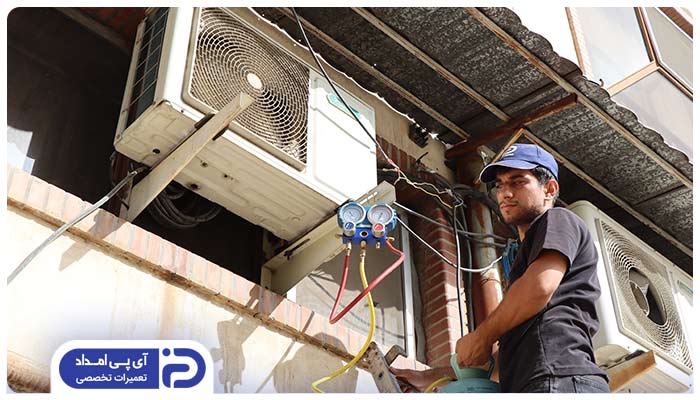

انواع مدل های شارژ گاز کولرگازی

انواع مدل های شارژ گاز کولرگازی به 3 روش زیر میباشد:

  1. کولرگازی که به تازگی نصب شده است.
  2. کولرگازی که اصلا گاز ندارد.
  3. کولرگازی که احتیاج به تزریق گاز دارد.

در ادامه به نحوه شارژگاز کولرگازی در 3 مدل ذکر شده میپردازیم…

شارژ گاز کولر گازی که جدیدا نصب شده است

شارژ گاز کولر گازی که جدیدا نصب شده، به شرح زیر است:

  • اگر به تازگی کولرگازی خریداری نموده اید، به اندازه 5 متر لوله استاندارد در داخل کندانسور، گاز تعبیه شده است.
  • پس از اتمام نصب، سیستم را وکیوم نمایید.
  • بعد از اطمینان از نبودن وجود هوا و رطوبت، شیر را باز نمایید و گاز را منتقل نمایید.
  • اگر فاصله کندانسور و اواپراتور بیش از 5 متر میباشد و نیاز به لوله مسی بیشتری دارید، باید به ازای هر متر اضافه 20 گرم گاز تزریق نمایید.
  • اگر نیاز به لوله مسی اضافه ندارید، بدانید که نیازی هم به گاز ندارید.

شارژگاز کولرگازی که اصلا گاز ندارد

قبل از اینکه به طریقه شارژگاز کولرگازی که اصلا گاز ندارد بپردازیم، لازم است از میزان گاز در کولرگازی طبق روش زیر مطلع شوید:

  • شیری که گیج به آن متصل است را کمی باز نمایید.
  • اگر گاز با فشار آمد، گاز کولر مناسب است.

مراحل شارژگاز کولرگازی که فاقد گاز است به شرح زیر میباشد:

  • قبل از شارژگاز باید کولرگازی را وکیوم نمایید و از هرگونه رطوبت در مدار خالی نمایید.
  • به مدت 30 دقیقه کولرگازی باید با دستگاه وکیوم شود.
  • در نهایت به شارژگاز بپردازید.

دقت نمایید که گاز مبرد و وزن آن، طبق مشخصات مندرج شده در پلاک کندانسور باشد.

تزریق گاز کولرگازی ( تکمیل شارژگاز )

قبل از اینکه به تزریق گاز کولرگازی بپردازید، به علائم کمبود گاز در زیر توجه نمایید:

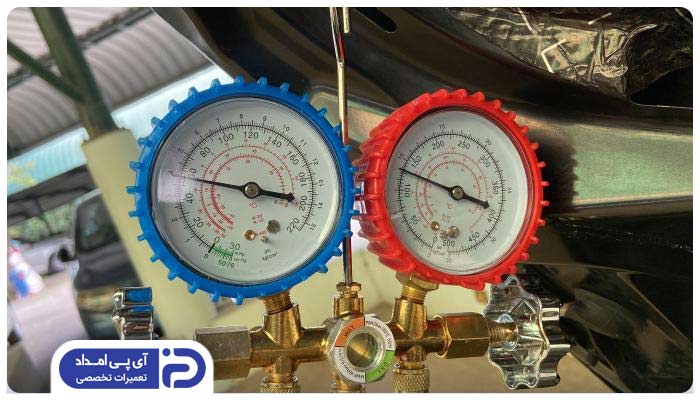

  1. با استفاده از گیج فشارسنج بر روی شیر سرویس به سنجش فشار گاز بپردازید.
  2. اگر کولرگازی شما سرمای مطلوبی را ندارد، به بررسی کمبود گاز یا نشتی آن بپردازید.
  3. اگر در حالت سرمایش کولر، فین های اواپراتور برفک میزند، نشان دهنده کمبود گاز در کولرگازی میباشد.
  4. یخ زدن لوله رفت کندانسور از دیگر نشانه های کمبود گاز در کولرگازی است.

برای تزریق گاز در کولر و جبران کمبود گاز، بهتر است گاز مدار را تخلیه کنید و مجدد شارژگاز نمایید.

نحوه شارژ گاز R410a در کولر گازی اینورتر (کم‌مصرف) به چه صورت میباشد؟

قبل از اینکه به نحوه شارژ گاز R410a در کولرگازی اینورتر بپردازیم باید توضیحاتی داده شود تا شما با این نوع مبرد بیشتر آشنا شوید.

  • شارژگاز کولرگازی با R22 و R410a متفاوت میباشد.
  • شارژگاز R410a نیاز به دقت بیشتری دارد.
  • زیرا گاز  R410a از ترکیب دو گاز (R-125 ( CF3CHF2 و (R32 (CH2F2 به‌صورت ۵۰ /۵۰ تشکیل‌شده است.
  • ازلحاظ سرمادهی بسیار خوب بوده و دارای نقطه‌جوش منفی ۵۱٫۴- درجه است.
  • در مقایسه با گاز R22 که دارای نقطه‌جوش منفی ۴۰٫۸ درجه است بسیار بازده بالاتری داشته و سازگار با ODP نیز می‌باشد.
  • دارای ظرفیت سرما سازی بسیار خوبی بوده و برای مبدل‌های حرارتی کوچک مانند کولر گازی بسیار عالی ست.
  • هنگام کمبود گاز r410a به دلیل ترکیبی بودن آن، تشخیص میزان هر گاز سخت میباشد.
  • برای رفع این مشکل بررسی نمایید که، اگر مقدار نشتی کولر اینورتر بیش از 15% است، کل گاز را تخلیه کنید و مجدد شارژگاز نمایید.
  • اما اگر مقدار کمبود گاز کمتر از 15% است، شارژگاز را با استفاده از کپسول r410a به صورت مایع انجام دهید.

توجه نمایید که اگر کمبود گاز در موتور های اینورتر بیش از 15% باشد، با تزریق گاز بدون تخلیه گاز قبلی، در مدت زمان کوتاه کمپرسور زیر بار میماند.

نحوه شارژ کردن کولر گازی با گاز R410a

با توضیحات بالا به‌صورت مختصر و مفید با گاز  R410a آشنایی پیدا کردید و باید به این نکته توجه کنید که این گاز محصول جدیدی است که در اکثر کولرگازی‌های اینورتر مورداستفاده قرار می‌گیرد.

مراحل انجام کار

وقتی شما با کولر گازی اینورتر مواجه می‌شوید برای شارژ گاز یا تعمیر کولر گازی اولین کاری که می‌کنید باید به برچسب فنی کولر توجه کرده و از نوع گاز و مقدار  به کار رفته در سیستم طمئن شوید، برچسب فنی کولر گازی وقتی از نوع گاز سیستم که R410a مطمئن شدید باید از نبود یا کمبود گاز در سیستم مطمئن شوید.

بعد از موارد بالا در این سیستم شارژ گاز R410a به دو حالت می‌تواند وجود داشته باشد:

1 :  خالی بودن کولر از گاز به‌صورت کامل
2 : کمبود گاز در کولر گازی اینورتر یا اضافه کردن گاز R410a

آموزش طریقه شارژگاز R410 کولرگازی

اگر سیستم کاملاً فاقد گاز  R410a بود بهترین و اصولی‌ترین روش برای شارژ گاز به‌صورت وزنی است که با استفاده از ترازو مقدار موردنیاز گاز شارژ می‌شود

روی برچسب فنی دستگاه مانند شکل بالا نوع گاز و مقدار آن درج‌شده است.

  • مقدار گاز درج‌شده روی برچسب فنی برای ۵ متر لوله محاسبه‌شده است.
  • پس اگر در نصب کولر گازی شما مقدار لوله بیشتر از ۵ متر استفاده‌شده باشد باید به ازای هر متر لوله بیشتر ۲۰ گرم گاز به سیستم اضافه‌تر شارژ کنید.
  • اما اگر برای شارژ گاز ترازو نداشتید می‌توانید با استفاده از گیج مانوفیلد به مقدار ۱۱۰ PSI تا ۱۲۰ PSI گاز شارژ کنید.
  • البته این مقدار گاز برای زمانی است که دمای محیط داخل یعنی اواپراتور ۲۷ درجه سانتی‌گراد و دمای محیط بیرون یعنی کندانسور ۲۵ درجه سانتی‌گراد باشد.
  • توجه داشته باشید گاز  R410a باید حتماً به‌صورت مایع شارژ شود یعنی هنگام شارژ باید کپسول را برعکس کنید.
  • به دلیل فرکانسی بودن موتور کولرهای گازی اینورتر نمی‌توان آن‌ها را با استفاده از آمپر دستگاه شارژ کرد.
  • زیرا کمپرسور این نوع سیستم دائماً بر اساس دمای محیط و دستور کاربر به کولر در حال تغییر دور موتور است.
  • یعنی ممکن است الآن در بیشترین حالت خود باشد، مثلاً ۶ آمپر ولی چند ثانیه بعد در کمترین حالت یعنی ۱ آمپر.
  • پس به‌هیچ‌عنوان این روش برای شارژ گاز R410a توصیه نمی‌شود.

آموزش نحوه اضافه کردن گاز R410 در کولرگازی اینورتر

  • زمانی که شما با سیستمی روبرو می‌شوید که متوجه می‌شوید گاز آن براثر نشتی یا هر علت دیگر کم شده است بعد از پیدا کردن علت کمبود گاز باید آن را شارژ کنید.

اضافه کردن گاز  R410a با گاز R22 کمی تفاوت دارد.

  • با توجه به اینکه گاز  R410a از دو گاز مختلف تشکل شده است وقتی سیستم نشتی دارد شما دقیقاً نمی‌دانید که چه مقدار از کدام گاز در سیستم وجود دارد و چه مقدار از کدام گاز خارج‌شده است.
  • پس اصولی‌ترین و علمی‌ترین روش این است که اگر متوجه شدید ۱۰% تا ۱۵% بیشتر از گاز کل سیستم کم شده است حتماً باید تمام گاز را خالی کرده و دوباره آن را شارژ کنید.
  • ولی اگر کمتر از مقدار ذکرشده از سیستم گاز خالی‌شده بود می‌توانید آن مقدار را به صورت مایع اضافه کنید.

اضافه کردن اشتباه گاز r41a مشکلات زیر برای کولرگازی به وجود می آورد

البته روش بالا روش علمی و اصولی شارژ گاز  R410a کولر گازی اینورتر است ولی به دلایلی که مطمئناً شما هم اگر جزو تعمیرکاران ایرانی هستید، میدانید در ایران بسیاری از تعمیرکاران به این روش عمل نمی‌کنند و در هر حالتی از کمبود گاز، گاز را به سیستم اضافه می‌کنند که این کار مشکلات زیر را به همراه خواهد داشت .

  • سیستم بازده و سرمای کافی را نخواهد داشت.
  • در درازمدت باعث صدمه زدن به کمپرسور می‌شود.
  • روغن کولر گازی را فاسد می‌کند.
  • مطمئناً مشتری از سرمای دستگاه راضی نبوده و این‌ یک امتیاز منفی  (ازلحاظ کسب درآمد درازمدت) برای یک تعمیرکار است که یک مشتری ناراضی داشته باشد.

حتماً برای شارژ گاز R410a به نکات زیر توجه کنید:

  • قبل از شارژ علت خارج شدن گاز را پیدا و رفع نمایید.
  • قبل از شارژ گاز حتماً حتماً و حتماً سیستم را وکیوم کنید.
  • گاز R410a باید به‌صورت مایع شارژ شود یعنی کپسول را هنگام شارژ برعکس کنید تا مایع وارد سیستم شود.
  • در هنگام شارژ از طریق گیج مانوفیلد حتماً از گیج فشار بالا استفاده کنید چون فشار گاز R410a حدوداً دو برابر R22 است.

نکات مهم هنگام شارژ گاز کولرگازی

  • هنگام تزریق گاز بیشتر، به نوع مبرد توصیه شده برای کولرگازی توجه نمایید.
  • هرگز کپسول مبرد (22 و 12) را در حالت مایع شارژ نکنید.
  • به این نکته توجه داشته باشید که؛ کار لوله مویی در سیکل برودتی مهم بوده و با انتخاب نادرست قطر و طول آن باعث میگردد که به نقطه سوپر هیت در انتهای لوله اواپراتور نرسیده و باعث افت کارآیی سیستم گردد.
  • ماده سرمازا نباید خورنده باشد تا ایجاد زنگ زدگی نکند.
  • یکی از اساسی ترین پارامترها، وکیوم کامل سیستم تبرید و تخلیه از هوا و رطوبت می باشد.
  • وجود هوا و رطوبت اثرات منفی روی عملکرد و صدای کارکرد دارد و حتما باید سیستم تبرید از دو سمت لوله سرویس کمپرسور و درایر سه لول به طور همزمان و حداقل 30 دقیقه وکیوم انجام گیرد.
  • محل وکیوم و شارژ در کمپرسورها، لوله کور که یک لوله مسی بر روی بدنه کمپرسور لحیم شده است که فقط در هنگام شارژ و وکیوم از آن استفاده میکنیم.
