ترمودیسک و ترموفیوز یخچال

ترمودیسک و ترموفیوز یخچال
ترموفیوز یخچال و ترمودیسک
زمان مطالعه: 8 دقیقه
comment
دیدگاه و تجربیات شما برای ما ارزشمند است!

شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله ترمودیسک و ترموفیوز یخچال به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.

مشاوره آنلاین
podcast

پادکست بررسی مشکلات، عیب یابی و تعمیر ترمودیسک و ترموفیوز یخچال

منتظر خواندن دیدگاه شما بعد از گوش کردن به این پادکست خواهیم بود.
5365

ترموفیوز و ترمودیسک دو قطعه ایمنی مهم در یخچال هستند که وظیفه حفاظت از مدار سرمایشی و جلوگیری از آسیب به کمپرسور را بر عهده دارند. آشنایی با عملکرد، تفاوت‌ها و علائم خرابی ترموفیوز و ترمودیسک به مصرف‌کنندگان و تعمیرکاران کمک می‌کند تا در زمان مناسب برای عیب‌یابی و تعویض اقدام کرده و از هزینه‌های بالاتر و خطرات احتمالی جلوگیری نمایند. در این مطلب از آی پی امداد به بررسی جامع این ترمودیسک و ترموفیوز یخچال و نقش آن‌ها در ایمنی و عملکرد بهینه یخچال می‌پردازیم. چنانچه برای بررسی و تعویض این دو قطعه نیاز به کمک دارید، می‌توانید با شماره 02158941 یا 02191003098 تماس گرفته و از خدمات تعمیر یخچال در این مجموعه برخوردار شوید.

کاربران گرامی سوالات خود را در زمینه ترمودیسک یخچال و ترموفیوز در انتهای صفحه پرسش نمایید تا کارشناسان مرکز تعمیرات لوازم خانگی در آی پی امداد به صورت آنلاین پاسخگوی شما عزیزان باشند.

فرق ترموفیوز و ترمودیسک یخچال در چیست؟

در زمان بروز مشکلاتی مانند عدم یخ‌ زدایی یا تجمع شدید برفک، دانستن تفاوت ترمودیسک و ترموفیوز یخچال کمک می‌کند بتوان علت اصلی خرابی و سوختن این دو قطعه را به‌ درستی تشخیص داد. از این رو در ادامه به بررسی فرق این دو قطعه در سیستم دیفراست یخچال پرداخته ایم.

ویژگی ترمودیسک ترموفیوز
نوع عملکرد کلید حرارتی مکانیکی (باز/بسته) فیوز حرارتی (قطع دائم)
کاربرد اصلی کنترل عملکرد المنت دیفراست ایمنی اضطراری برای جلوگیری از آتش‌سوزی
حالت کاری چندبار باز و بسته می‌شود (خودکار) فقط یکبار عمل می‌کند
قابل ریست؟ بله، با تغییر دما دوباره وصل می‌شود خیر، پس از عمل باید تعویض شود
هدف اصلی کنترل معمول دمای دیفراست محافظت ایمنی در دمای بحرانی
محل نصب روی اواپراتور (نزدیک لوله‌ها) روی سیم‌کشی مدار المنت یا نزدیک المنت
خرابی رایج گیر کردن در حالت باز یا بسته عمل‌ کردن فیوز و قطع دائم مدار
محدوده کاری در محدوده معمول (مثلاً 5~15°C) در دمای بالا (مثلاً 72~80°C)

ترموفیوز یخچال چیست؟

ترموفیوز قطعه‌ای ایمنی در مدار الکتریکی یخچال است که به‌ عنوان یک محافظ حرارتی عمل می‌کند. این فیوز حرارتی در مسیر سیم‌کشی المنت دیفراست (برفک‌زدایی) قرار می‌گیرد و وظیفه اصلی آن جلوگیری از افزایش بیش از حد دما در فرآیند ذوب برفک یا در مواقع اختلال عملکرد ترموستات و ترمودیسک است.

کار ترموفیوز در یخچال

  • هنگامی که دما بیش از حد مجاز بالا برود (مثلا به دلیل گیر کردن ترمودیسک یا معیوب شدن ترموستات دیفراست)، ترموفیوز عمل می‌کند و جریان برق المنت را قطع می‌کند.
  • به این ترتیب از داغ‌ شدن بیش از حد المنت و آسیب دیدن عایق‌ها یا قطعات پلاستیکی یخچال جلوگیری شده و خطر آتش‌سوزی به صفر می‌رسد.
  • به بیان ساده، ترموفیوز مثل یک فیوز حرارتی یکبار مصرف عمل می‌کند که فقط در مواقع اضطراری وارد مدار می‌شود تا از بروز خسارت‌های جدی جلوگیری کند.
  • پس از عمل‌کردن، باید حتما توسط یک تکنسین با قطعه نو جایگزین شود.

ترموفیوز یخچال فریزر

هشدار ترموفیوز یک قطعه ایمنی حیاتی در یخچال است؛ در صورت خرابی یا قطع شدن آن، سیستم دیفراست غیرفعال شده و ممکن است باعث آسیب جدی به یخچال شود.

انواع ترموفیوز یخچال

ترموفیوزهای یخچال بسته به طراحی و نیازهای ایمنی دستگاه، در مدل‌ها و مشخصات متنوعی تولید می‌شوند که مهمترین دسته‌بندی آن‌ها بر اساس موارد زیر است:

1. بر اساس دمای قطع:

  • متداول‌ترین دسته‌بندی ترموفیوزها بر اساس دمایی است که در آن مدار را قطع می‌کنند.
  • این دما که معمولا توسط کارخانه تعیین می‌شود، برای هر مدل یخچال متفاوت بوده و اغلب بین ۶۵ تا ۷۵ درجه سانتی‌گراد است.
  • انتخاب دمای مناسب بر اساس طراحی مدار دیفراست اهمیت زیادی دارد.

2. بر اساس ساختار ظاهری و نصب:

  • ترموفیوز سیم‌دار: رایج‌ترین نوع در یخچال‌هاست که به‌صورت سری روی سیم‌کشی المنت نصب می‌شود.
  • ترموفیوز فشاری یا دیسکی: در برخی مدل‌ها به شکل دیسک‌های کوچک فلزی روی لوله اواپراتور یا داخل محفظه متصل می‌شوند.

3. بر اساس قابلیت ریست:

  • ترموفیوزهای یکبار مصرف: رایج‌ترین در یخچال‌ها هستند و پس از عمل کردن، باید تعویض شوند.
  • ترموفیوزهای قابل ریست: در سیستم‌های خاص صنعتی یا برخی مدل‌های بزرگ استفاده می‌شوند که پس از رسیدن دما به حد مجاز دوباره به حالت اولیه بازمی‌گردند (در یخچال‌های خانگی استفاده نمی‌شود).
توصیه آی پی امداد آشنایی با انواع ترموفیوز و دمای قطع آنها کمک می‌کند تا در انتخاب قطعه جایگزین، بهترین گزینه را خریداری کنید و از بروز مشکلات جدی جلوگیری شود.

ترموفیوز یخچال کجاست؟

ترموفیوز یخچال معمولا در مسیر مدار المنت دیفراست و در نزدیکی اواپراتور یا بخش‌های مرتبط با سیستم برفک‌زدایی نصب می‌شود. محل نصب ترموفیوز یخچال به‌ گونه‌ای انتخاب شده است که ترموفیوز بتواند به‌ طور مستقیم دمای محیط اطراف المنت یا اواپراتور را حس کند و در صورت افزایش غیرمجاز دما، عملکرد ایمنی خود را به‌ درستی انجام دهد.

به‌طور معمول، ترموفیوز در یکی از دو نقطه زیر قرار می‌گیرد:

  • روی سیم‌های المنت دیفراست به‌صورت سری، تا در شرایط غیرطبیعی جریان برق المنت قطع شود.
  • در نزدیکی یا روی لوله‌های اواپراتور، جایی که بیشترین احتمال افزایش دما در حالت خرابی سیستم برفک‌زدایی وجود دارد.
نکات ایمنی نصب صحیح ترموفیوز در محل استاندارد بسیار مهم است؛ نصب نادرست می‌تواند منجر به عدم قطع جریان در دمای بالا و خطرات ایمنی شود.
ویدیو بررسی قطعات دیفراست یخچال
ویدیو بررسی قطعات دیفراست یخچال

ویدیویی مرتبط با این مقاله توسط تیم آی پی امداد تهیه شده است که شما کاربران گرامی می توانید در بخش ویدیو ها آن را مشاهده کنید.

مشاهده ویدیو

علائم خرابی ترموفیوز یخچال

ترموفیوز به‌ عنوان قطعه‌ای ایمنی و حیاتی در سیستم دیفراست یخچال، در صورت خرابی می‌تواند باعث اختلالات جدی در عملکرد دستگاه شود. شناخت علائم خرابی این قطعه به تعمیرکاران و کاربران کمک می‌کند تا در زمان مناسب اقدام به بررسی و تعویض ترموفیوز نمایند. مهمترین علائم خرابی ترموفیوز عبارتند از:

1. قطع کامل سیستم دیفراست

  • اگر ترموفیوز سوخته یا قطع شده باشد، المنت دیفراست دیگر برق دریافت نمی‌کند و فرآیند برفک‌ زدایی متوقف می‌شود.

2. یخ‌ زدگی بیش از حد داخل یخچال یا فریزر

  • خرابی ترموفیوز باعث می‌شود المنت دیفراست فعال نشود و برفک داخل یخچال تجمع یابد.

3. عدم گرم شدن المنت دیفراست

  • با تست مقاومت المنت، اگر برق به المنت نرسد، احتمال خرابی ترموفیوز بالا است.

4. عمل نکردن سیستم برفک‌ زدایی

  • یخچال در حالت عادی نمی‌تواند به‌ درستی برفک‌زدایی کند و یخ روی اواپراتور باقی می‌ماند.

5. گزارش خطا در مدل‌های دیجیتال

  • برخی یخچال‌های مدرن با نمایش کد خطا، خرابی قطعات ایمنی مانند ترموفیوز را گزارش می‌دهند.
توصیه آی پی امداد در صورت مشاهده هریک از این علائم، توصیه می‌شود برای جلوگیری از آسیب‌های بیشتر، ترموفیوز توسط تکنسین متخصص آی پی امداد بررسی و در صورت لزوم تعویض گردد.

روش تست ترموفیوز یخچال

ترموفیوز قطعه‌ای حساس به دما بوده که در شرایط عادی باید جریان برق را به‌ خوبی عبور دهد و در دمای بالا مدار را قطع کند. برای اطمینان از سلامت ترموفیوز، تست دقیق آن با استفاده از تجهیزات مناسب ضروری است. مراحل تست ترموفیوز به شرح زیر است:

نحوه تست
  1. ابتدا دستگاه را از برق جدا کنید تا ایمنی کار حفظ شود.
  2. ترموفیوز معمولا در مسیر سیم‌کشی المنت دیفراست قرار دارد و باید پنل‌های پشتی یا داخلی یخچال باز شود تا به آن دسترسی پیدا کنید.
  3. سیم‌های متصل به ترموفیوز را از آن جدا کنید تا تست دقیق انجام شود.
  4. مولتی‌متر را روی حالت تست پیوستگی (Continuity) یا مقاومت (Ω) تنظیم کنید.
  5. دو سر ترموفیوز را با پراب‌های مولتی‌متر لمس کنید.
  6. اگر مولتی‌متر عدد بسیار نزدیک به صفر یا صدایی برای پیوستگی بدهد، ترموفیوز سالم است.
  7. اگر مولتی‌متر مقدار بی‌نهایت (یا باز بودن مدار) را نشان دهد، ترموفیوز سوخته و باید تعویض گردد.
  8. همچنین ترموفیوز را از نظر سوختگی، ترک‌خوردگی یا آسیب فیزیکی بررسی کنید.

ترموفیوز یخچال فریزر

نکات ایمنی تست ترموفیوز به‌ دقت و استفاده از ابزار مناسب نیاز دارد و در صورت عدم اطمینان، بهتر است از تکنسین مجرب آی پی امداد کمک گرفته شود تا جایگزینی یا تعمیر آن به درستی انجام گردد.

نحوه تعویض ترموفیوز یخچال

تعویض ترموفیوز یخچال یکی از اقدامات مهم در تعمیر سیستم دیفراست است که باید با دقت و رعایت نکات ایمنی انجام شود تا از آسیب‌های احتمالی جلوگیری شود. مراحل تعویض ترموفیوز یخچال به شرح زیر است:

مراحل تعمیر
  1. قبل از هر کاری، دستگاه را از برق بکشید تا خطر برق‌گرفتگی حذف شود.
  2. پنل پشتی یا قسمت داخلی یخچال (معمولا در نزدیکی اواپراتور یا المنت دیفراست) را باز کنید تا به ترموفیوز دسترسی پیدا کنید.
  3. ترموفیوز قطعه‌ای کوچک و استوانه‌ای با دو سیم متصل است که در مسیر سیم‌کشی المنت دیفراست قرار دارد.
  4. سیم‌های متصل به ترموفیوز را با دقت جدا کنید. در صورت لزوم از انبردست یا ابزار مناسب استفاده کنید.
  5. ترموفیوز را از محل نصب خود بردارید.
  6. برخی مدل‌ها با بست یا چسب ثابت شده‌اند که باید با احتیاط جدا شوند.
  7. ترموفیوز جایگزین باید دقیقا هم‌ مشخصات و از نظر دمای قطع با نمونه قبلی یکسان باشد.
  8. آن را در محل نصب قرار داده و با استفاده از بست یا نگهدارنده محکم کنید.
  9. سیم‌های المنت را مجددا به ترموفیوز جدید وصل کنید و مطمئن شوید اتصالات محکم و صحیح هستند.
  10. پنل‌ها را سر جای خود ببندید و مطمئن شوید هیچ قطعه‌ای جا نمانده است.
  11. یخچال را به برق متصل کنید و عملکرد سیستم دیفراست و یخچال را بررسی نمایید تا از سالم بودن ترموفیوز جدید اطمینان حاصل شود.
توصیه آی پی امداد تعویض ترموفیوز یخچال نیازمند تخصص و رعایت نکات ایمنی است؛ پیشنهاد می‌کنیم این کار توسط تکنسین مجرب آی پی امداد انجام شود تا سلامت یخچال حفظ گردد.

ترمودیسک یخچال چیست و چه کاربردی دارد؟

ترمودیسک دیفراست در یخچال‌های نوفراست (بدون برفک) وظیفه دارد هنگام برفک‌ زدایی، با رسیدن دمای اواپراتور به حد معین (مثلا حدود 5 تا 15 درجه سانتی‌گراد)، جریان برق المنت دیفراست را قطع کند و از بالا رفتن بیش از حد دمای اواپراتور جلوگیری نماید.

ترمودیسک یخچال فریزر

کار ترمودیسک در یخچال

وظیفه ترمودیسک در یخچال‌ها عبارت است از:

  • وقتی کمپرسور بیش از حد گرم شود، ترمودیسک مدار را باز می‌کند و برق کمپرسور را قطع می‌کند تا از سوختن موتور جلوگیری شود.
  • با جلوگیری از داغ شدن بیش از حد و آسیب‌های حرارتی به موتور، ترمودیسک به افزایش دوام و کارکرد صحیح یخچال کمک می‌کند.
  • این قطعه مانع ایجاد حوادث ناشی از داغ شدن و احتمال بروز آتش‌سوزی یا خرابی جدی می‌شود.
هشدار ترمودیسک نقش کلیدی در کنترل دقیق دمای دیفراست دارد؛ خرابی آن می‌تواند موجب کارکرد نادرست المنت و تجمع برفک شود.

انواع ترمودیسک یخچال

ترمودیسک‌های به‌ کاررفته در یخچال‌ها را می‌توان به‌ طور کلی بر اساس محل کاربرد، ساختار و نوع عملکرد به چند گروه تقسیم کرد:

1. ترمودیسک محافظ کمپرسور (اورلود حرارتی):

  • شایع‌ترین نوع ترمودیسک در یخچال‌ها که بر روی کمپرسور نصب می‌شود و وظیفه دارد هنگام بالا رفتن غیرمجاز دمای سیم‌ پیچ یا جریان بیش از حد، مدار برق کمپرسور را قطع کند.
  • این کار باعث جلوگیری از سوختگی سیم‌ پیچ یا سایر آسیب‌ها می‌شود.

2. ترمودیسک دیفراست:

  • در یخچال‌ها و فریزرهای نوفراست (بدون برفک) استفاده می‌شود.
  • این نوع ترمودیسک روی اواپراتور نصب می‌شود و زمانی که برفک‌زدایی (دیفراست) انجام می‌شود، دمای اواپراتور را کنترل می‌کند.
  • وقتی دما به حد مشخصی رسید، جریان المنت دیفراست را قطع می‌کند تا از گرم‌ شدن بیش از حد جلوگیری شود.

3. ترمودیسک Normally Closed (NC):

  • در حالت عادی بسته است و اجازه عبور جریان برق را می‌دهد. زمانی که دما به نقطه بحرانی برسد، کنتاکت‌ها باز می‌شود و جریان را قطع می‌کند.
  • این نوع اغلب در محافظت کمپرسور یا المنت استفاده می‌شود.

4. ترمودیسک Normally Open (NO):

  • در حالت عادی باز است. وقتی دما به حد تنظیم‌ شده رسید، کنتاکت‌ها بسته می‌شود و اجازه عبور جریان را می‌دهد.
  • این نوع معمولا برای فعال‌ کردن مدارهای خاص مثل هیترهای دیفراست به‌کار می‌رود.

5. ترمودیسک با بیمتال داخلی:

  • این ترمودیسک‌ها از یک دیسک بیمتال حساس به دما ساخته شده‌اند که با انبساط و انقباض، باعث قطع یا وصل مدار می‌شود.
  • رایج‌ترین و پرمصرف‌ترین نوع در یخچال‌هاست.

6. ترمودیسک قابل تنظیم (قابل کالیبره):

  • این مدل در تجهیزات صنعتی یا یخچال‌های خاص استفاده می‌شود که قابلیت تغییر نقطه عملکرد را دارد.
توصیه آی پی امداد انتخاب ترمودیسک با دمای کاری متناسب و کیفیت بالا، تاثیر مستقیم بر عملکرد بهینه یخچال و عمر طولانی قطعه دارد.

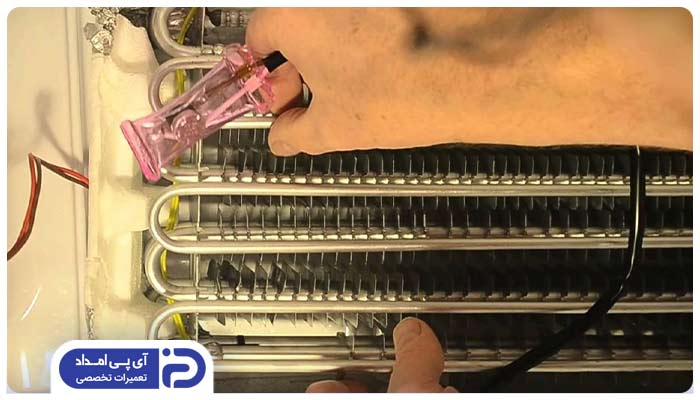

محل نصب ترمودیسک یخچال

به‌ طور کلی می‌توان محل نصب ترمودیسک در یخچال‌ به صورت زیر است:

  • معمولا بر روی لوله‌های اواپراتور یا فین‌های خنک‌ کننده داخل کابینت فریزر نصب می‌شود.
  • با یک بست فلزی یا گیره مخصوص به کویل‌های اواپراتور چسبانده می‌شود تا دمای واقعی سطح کویل را دقیق حس کند.
  • برخی مدل‌ها در داخل محفظه پلاستیکی کوچک همراه با المنت قرار می‌گیرند.
هشدار نصب ترمودیسک باید دقیق و مطابق استانداردهای کارخانه انجام شود تا اندازه‌گیری دما صحیح باشد و سیستم دیفراست به درستی کار کند.

سیم کشی ترمودیسک یخچال

ترمودیسک‌های یخچال‌ها از نظر مدار الکتریکی به شکلی طراحی و سیم‌کشی می‌شوند که بتوانند به‌ صورت سوییچ حرارتی در نقاط حساس مدار عمل کنند. نحوه سیم‌کشی این قطعه به صورت زیر است:

  • در یخچال‌های بدون برفک (No Frost)، ترمودیسک دیفراست به صورت سری با المنت دیفراست نصب می‌شود.
  • یکی از سیم‌های خروجی تایمر دیفراست یا برد کنترل اصلی، به ورودی المنت می‌رود.
  • از طرف دیگر، خروجی المنت به ترمودیسک دیفراست متصل می‌شود.
  • خروجی ترمودیسک نیز به نول دستگاه متصل می‌گردد (یا در برخی طراحی‌ها بالعکس).
  • در این حالت، زمانی که دمای اواپراتور به مقدار مجاز (مثلا 5 الی 15 درجه سانتیگراد) رسید، ترمودیسک باز می‌شود و برق المنت قطع می‌گردد تا از بالا رفتن بیش از حد دمای اواپراتور جلوگیری شود.
نکات ایمنی سیم‌کشی صحیح ترمودیسک برای عملکرد بدون مشکل سیستم دیفراست ضروری است؛ در هنگام تعویض یا تعمیر، رعایت دستورالعمل‌های فنی الزامی است.

علائم خرابی ترمودیسک یخچال

خرابی ترمودیسک یخچال می‌تواند منجر به بروز اختلالات جدی در عملکرد سیکل برفک‌ زدایی شود. علائم این خرابی شامل موارد زیر است:

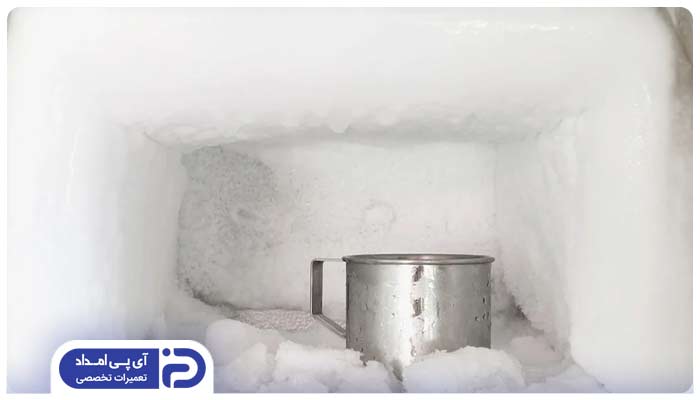

1. تجمع بیش از حد برفک یا یخ در اواپراتور

  • اگر ترمودیسک در وضعیت مدام باز گیر کرده باشد، مدار المنت هیچگاه کامل نمی‌شود.
  • در نتیجه عملیات برفک‌زدایی انجام نشده و روی لوله‌های اواپراتور به مرور یخ و برفک ضخیم شکل می‌گیرد.
  • این موضوع موجب مسدود شدن گردش هوا و کاهش شدید سرمای یخچال یا فریزر می‌شود.

2. کارکرد بیش از حد المنت دیفراست و گرم شدن غیرعادی داخل فریزر

  • در حالتی که ترمودیسک در وضعیت مدام بسته گیر کند، پس از فرمان تایمر یا برد به المنت، این قطعه هرگز مدار را قطع نمی‌کند.
  • در نتیجه المنت یخچال به‌ طور طولانی روشن می‌ماند، باعث افزایش بیش از حد دمای محفظه فریزر و حتی آب شدن یا آسیب دیدن مواد غذایی می‌شود.
  • این وضعیت همچنین می‌تواند موجب صدمه دیدن عایق داخلی یا سایر قطعات شود.

3. چکه کردن آب غیرمعمول یا ریزش آب داخل یخچال

  • به دلیل ذوب شدن بیش از حد برفک (در خرابی از نوع بسته ماندن) یا عدم انجام برفک‌ زدایی کامل (در خرابی از نوع باز ماندن)، آب به‌ صورت غیرمعمول در داخل کابین یا زیر کشوها جمع می‌شود.

4. شنیدن صدای کار مداوم کمپرسور یا توقف مکرر آن

  • چون ترمودیسک دیفراست به‌ طور غیرمستقیم در سلامت سیکل سرمایش نقش دارد، در خرابی این قطعه کمپرسور ممکن است مجبور به کار کردن طولانی (برای جبران کاهش سرما) یا قطع و وصل‌های پی‌درپی شود.

5. روشن ماندن چراغ آلارم یا کد خطا (در مدل‌های دیجیتال)

  • در یخچال‌های جدید که مجهز به برد الکترونیکی و سیستم عیب‌یاب هستند، خرابی ترمودیسک می‌تواند باعث نمایش کدهای خطای مرتبط با دیفراست یا دمای اواپراتور روی نمایشگر شود.
هشدار کاهش یا عدم عملکرد صحیح دیفراست، افزایش برفک و خرابی المنت می‌تواند نشانه خرابی ترمودیسک باشد؛ در صورت مشاهده این موارد سریعا اقدام کنید.

نحوه تست ترمودیسک یخچال

ترمودیسک یخچال به‌ عنوان یک کلید حرارتی بیمتالیک عمل می‌کند و در محدوده دمایی خاصی باز یا بسته می‌شود. این قطعه به‌ منظور ایمنی مدار دیفراست به‌ کار می‌رود تا با رسیدن دما به حد معین، جریان برق المنت دیفراست را قطع کند. برای اطمینان از صحت عملکرد آن، باید با یک مولتی‌متر (اهم‌متر) تست شود.

نحوه تست
  • ابتدا یخچال را خاموش و دوشاخه را از برق جدا کنید تا ایمنی کامل برقرار شود.
  • پوشش داخلی فریزر (کاور اواپراتور) را باز کنید و به ترمودیسک دسترسی پیدا کنید.
  • اتصالات، فیش‌ها و بدنه ترمودیسک را از نظر سوختگی، زنگ‌ زدگی یا پارگی سیم‌ها بررسی کنید.
  • در صورت وجود هرگونه آسیب ظاهری، معمولا نیاز به تعویض است.
  • مولتی‌متر را در حالت تست اهم (Ω) قرار دهید.
  • پراپ‌های اهم‌متر را به دو سر ترمودیسک متصل کنید.
  • در حالتی که ترمودیسک سرد (معمولاً زیر 5°C) است، مدار باید بسته باشد و مقدار کمی مقاومت (در حد نزدیک به صفر اُهم) نشان دهد.
  • این یعنی ترمودیسک در دمای پایین اجازه عبور جریان به المنت را می‌دهد.
  • سپس می‌توانید با گرم کردن ملایم ترمودیسک (مثلا با یک سشوار در فاصله مناسب یا قرار دادن در محیط گرم) دمای آن را به بالاتر از حد قطع (معمولاً بالای 15°C) برسانید.
  • اهم‌متر در این حالت باید نشان دهد که مدار قطع (OL یا مقاومت بی‌نهایت) شده است.
  • اگر در هیچ‌کدام از این دو حالت (سرد و گرم) تغییری مشاهده نشد یا مدار همیشه باز یا همیشه بسته ماند، ترمودیسک معیوب بوده و باید تعویض گردد.

چه مشکلاتی در یخچال فریزر مربوط به ترمودیسک است

هشدار حتما از حرارت مستقیم و بیش از حد (مثل شعله یا تماس نزدیک سشوار) پرهیز کنید، چون ممکن است به بدنه پلاستیکی و مکانیزم بیمتالیک داخل ترمودیسک آسیب وارد شود.

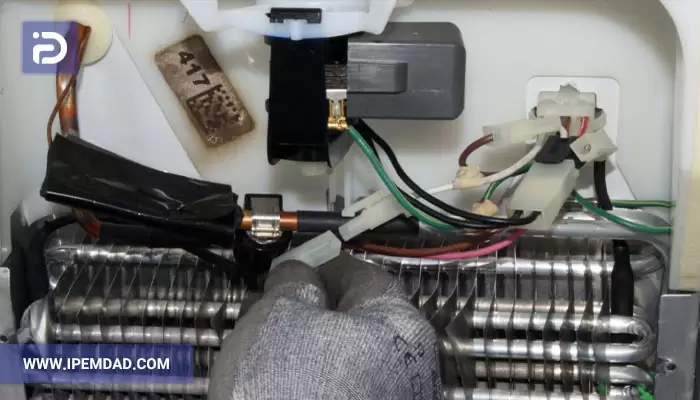

آموزش تعویض ترمودیسک یخچال

تعویض ترمودیسک کار مهمی است و چون مستقیما در مدار حرارتی و ایمنی یخچال نقش دارد، باید با دقت کامل انجام شود. در صورت نداشتن تجربه کافی در باز و بست فریزر یا مدارهای الکتریکی، توصیه می‌شود از خدمات تکنسین‌های مجاز آی پی امداد استفاده نمایید. مراحل تعویض ترمودیسک یخچال به صورت زیر است:

ابزارهای مورد نیاز
  • پیچ‌گوشتی مناسب (چهارسو یا دو سو)
  • انبردست یا سیم‌چین
  • مولتی‌متر (در صورت نیاز به تست)
  • سیم برق و سوکت (در صورت آسیب‌دیدگی)
  • ترمودیسک نو با مشخصات مطابق مدل یخچال
  • دستکش عایق
مراحل تعمیر
  1. حتما دوشاخه یخچال را از پریز برق بکشید. (قطع برق الزامی است)
  2. از دستکش عایق استفاده کنید.
  3. از تماس مستقیم ابزار با قسمت‌های فلزی در زمان باز بودن مدار برق جدا پرهیز کنید.
  4. درب یخچال فریزر را باز کرده و کشوها یا طبقات را خارج نمایید.
  5. پیچ‌های پوشش (کاور) اواپراتور را باز کرده و به آرامی پنل را جدا کنید تا اواپراتور (لوله‌های آلومینیومی پر از برفک) نمایان شود.
  6. محل نصب ترمودیسک را روی لوله‌های اواپراتور پیدا کنید. این قطعه معمولا با بست پلاستیکی به لوله‌ها متصل است.
  7. با دقت بست‌ها یا گیره‌ها را باز کنید.
  8. سوکت یا سیم‌های متصل به ترمودیسک را جدا کنید. در برخی مدل‌ها با فیش مادگی-نری به‌راحتی جدا می‌شود، در برخی ممکن است نیاز به باز کردن اتصالات لحیمی یا سیم‌های ترمینالی باشد.
  9. ترمودیسک نو را مطابق با مدل و مشخصات فنی (ولتاژ و محدوده قطع/وصل دما) تهیه کنید.
  10. سیم‌های آن را به سوکت یا فیش‌های اصلی متصل نمایید. در صورت نیاز از کانکتورهای عایق‌دار یا ترمینال استفاده کنید تا اتصال ایمن باشد.
  11. ترمودیسک را همانند قطعه قبلی، با بست مخصوص یا سیم پلاستیکی به لوله اواپراتور ببندید تا به‌خوبی در تماس حرارتی قرار گیرد.
  12. پس از نصب، یکبار مجدد اتصالات را بررسی کنید تا شل یا قطع نباشد.
  13. کاور اواپراتور را در جای خود قرار دهید و پیچ‌های آن را ببندید.
  14. کشوها و طبقات را سر جای خود قرار دهید و دوشاخه را به برق بزنید.
  15. یخچال را روشن کرده و اجازه دهید وارد سیکل کاری شود.
  16. معمولا برای اطمینان می‌توان چند ساعت صبر کرد یا در مدل‌های دیجیتال، وارد حالت Forced Defrost شد (در برخی مدل‌ها با نگه داشتن ترکیبی از کلیدها) تا عملکرد ترمودیسک و المنت بررسی شود.
نکات ایمنی تعویض ترموفیوز باید با قطع برق یخچال و رعایت نکات ایمنی انجام شود تا از بروز برق‌گرفتگی و آسیب به دستگاه جلوگیری شود.

برای تعویض ترمودیسک و ترموفیوز یخچال با کجا تماس بگیریم؟

ترمودیسک و ترموفیوز دو قطعه حیاتی و مکمل در سیستم دیفراست یخچال‌های نوفراست هستند که هریک نقش مشخص و متفاوتی در عملکرد و ایمنی دستگاه ایفا می‌کنند. درک تفاوت‌های فنی، عملکردی و محل نصب این دو قطعه برای عیب‌یابی دقیق و تعمیرات ایمن یخچال بسیار ضروری است. اشتباه در تشخیص یا تعویض این قطعات می‌تواند منجر به عملکرد نامناسب سیستم دیفراست، خرابی‌های گسترده‌تر یا مخاطرات ایمنی شود. در صورتی که پس از مطالعه این مقاله متوجه شدید که ترمودیسک یا ترموفیوز یخچال شما خراب شده است، می‌توانید برای تعویض آنها با شماره 02158941 یا 02191003098 تماس گرفته و از خدمات متخصصان آی پی امداد بهره مند شوید.

4.1/5 - (37 امتیاز)

در بحث و گفتگوی این مقاله شرکت کنید!

کاربر عزیز لطفا قبل از ارسال دیدگاه حتما به نکات زیر توجه نمایید:

  • سوال شما توسط تعمیرکاران آی پی امداد پاسخ داده می شود.
  • لطفاً سوال خود را با جزئیات کامل مطرح کنید تا بتوانیم بهترین راهنمایی را به شما ارائه دهیم.
  • در صورتی که ایمیل خود را صحیح وارد نمایید، بعد از پاسخ از طریق ایمیل به شما اطلاع رسانی خواهد شد.
در بحث‌ پیرامون این مقاله شرکت کنید!
دیدگاه خود را وارد کنید
نام خود را وارد کنید
در صورتی که ایمیل ندارید، لطفاً ایمیل "test@ipemdad.com" را وارد کنید. ایمیل خود را وارد کنید ایمیل وارد شده صحیح نیست

  • حسن 18 خرداد 1404

    باسلام و احترام ترمودیسک یخچال فریزر سامسونگ مدل pst-3a. 2208 40/60 است یعنی در دمای ۶۰ المنت را قطع می کند؟ آیا ترمودیسک st-3 می تواند جایگزین شود.این ترمودیسک را در اینترنت بررسی کردم بازه دمایی پنج تا پانزده دارد. باسپاس

    پاسخ دادن
    • آی پی امداد 18 خرداد 1404

      درود پاشای عزیز 😌 مشکلی که گفتی نشون میده فریزر یخ میزنه و هوا به بالای یخچال نمیرسه ❄️🔁🔥 🔧 احتمالا سیستم دیفراست درست کار نمی‌کنه (خرابی هیتر، ترمودیسک یا سنسور دیفراست) ⚠️ یا برد فرمان زمان یخ‌ زدایی رو تنظیم نمی‌کنه و یخ میمونه تو مسیر گردش هوا 🔍 وقتی دستگاه رو چند روز خاموش میکنی، یخ‌ها آب میشن و دوباره یه مدت درست کار میکنه راه‌حل: ✅ تست کن که فن فریزر موقع روشن بودن کار میکنه یا نه ✅ صدا یا جریان هوای سرد تو قسمت بالا حس نمیکنی؟ اینم نشون میده مسیر هوا یخ زده اگه چند تعمیرکار آوردی و مشکل حل نشده، پیشنهاد میکنم از خدمات آی‌ پی‌ امداد استفاده کنی تا سیستم دیفراست و برد دستگاهت رو تخصصی بررسی کنن 👨‍🔧

      پاسخ دادن
    • حسن 18 خرداد 1404

      مهندس جان سلام بررسی کردم اونی که شصت چهل هست ترموفیوز بود . سوال : اگر به اشتباا بجای ترموفیوز ترمودیسک بسته شود چه اتفاقی می افتد؟

      پاسخ دادن
      • آی پی امداد 18 خرداد 1404

        درود حسن عزیز 😌 اگه به‌ جای ترموفیوز (۶۰-۴۰) از ترمودیسک استفاده کنی، ممکنه مشکلات زیر پیش بیاد: 🔧 ترموفیوز فقط یبار عمل میکنه و برای ایمنی طراحی شده (مثلا اگه هیتر بیش از حد داغ شه، مدار رو کلا قطع میکنه). 🔁 ولی ترمودیسک قطع و وصل می‌کنه و برای کنترل دوره‌ای دماست، نه قطع کامل تو حالت خطر. ⚠️ نتیجه اشتباه: اگه ترمودیسک بذاری، خطر ذوب شدن پلاستیک اطراف، آتش‌ سوزی یا آسیب به برد هست، چون سیستم ممکنه داغی شدید رو تشخیص نده و قطع نکنه. ✅ توصیه: حتما همون ترموفیوز اصلی با دمای قطع مناسب رو استفاده کن تا یخچال سالم بمونه و خطری تهدیدش نکنه.

        پاسخ دادن
  • حسن 30 اردیبهشت 1404

    باسلام و احترام . روی پلیت یخچال فریزر سامسونگ علاوه بر فن یک محفظه مستطیلی شکل وجود دارد که دو سیم زرد وارد شده و روی پلیت از داخل فریزر یک گردی مجزا از پلیت هم‌سطح با پلیت دیده میشه این محفظه و داخلش چیست ؟ امکان ارسال عکس میسر نبود. امیدوارم تونسته باشم توضیح بدم

    پاسخ دادن
    • آی پی امداد 30 اردیبهشت 1404

      درود حسن عزیز 😌 توضیح‌تون کاملاً واضح بود و کمک کرد تصویر درستی از ساختار داخل فریزر داشته باشم، حتی بدون عکس 👌 🔍 اون محفظه مستطیلی روی پلیت با دو سیم زرد که از بیرون یک گرد هم‌سطح روی پلیت داره، به احتمال زیاد ترموفیوز (فیوز حرارتی) یا ترمودیسک محافظ سیستم دیفراست هست. 📌 کاربرد این قطعه: – ترموفیوز یا ترمودیسک وظیفه داره وقتی دمای المنت یا فضای اطراف پلیت بیش از حد بالا رفت، مدار رو قطع کنه تا از داغ شدن یا آتش‌سوزی جلوگیری کنه – این قطعه‌ها معمولاً به‌صورت تک‌بار یا خودبازگشت (Resettable) کار می‌کنن و با المنت دیفراست در ارتباط هستن 🔌 سیم‌های زرد هم معمولاً نشان‌دهنده‌ی جریان فرمان یا کنترل دمایی هستن که به برد اصلی وصل میشن ✅ اگه مشکلی در عملکرد دیفراست یا یخ‌زدگی بیش‌ازحد دارین، این قطعه می‌تونه جزو مواردی باشه که باید تست یا تعویض بشه. اگه خواستین روش تست این قطعه با مولتی‌متر یا مدل دقیق دستگاه‌تون رو بفرستین تا دقیق‌تر راهنمایی کنم، در خدمتم 😌🧊🔧

      پاسخ دادن
  • حسن 29 اردیبهشت 1404

    باسلام و احترام .یخچال فریزر سامسونگ بدلیل عدم دیفراست دو بار توسط تعمیرکار بررسی و هر دو بار با تعویض کلیه سنسورها و ترمودیسک و کنترل برد اعلام فرمودند تعمیر کردیم . این پروسه در بیست روز گذشته اتفاق افتاده متاسفانه همچنان یخچال بعد یک هفته مجددا برفک زده و هوای سرد از فریزر به یخچال نمی رسد لطفا راهنمایی بفرمایید در شهرستان ارومیه با کدام تعمیر کار هماهنگ کنم . سپاس

    پاسخ دادن
    • آی پی امداد 29 اردیبهشت 1404

      درود حسن عزیز 😌 اگه با وجود تعویض سنسورها، ترمودیسک و برد همچنان مشکل دیفراست باقیه و یخ می‌زنه، چندتا احتمال مهم وجود داره: 🔧 ممکنه المنت دیفراست به‌درستی کار نکنه یا موقع تعویض قطعات تست دقیق نشده باشه 🔁 مسیر گردش هوا بین فریزر و یخچال (دریچه یا فن) هم ممکنه یخ زده یا مسدود شده باشه ⚠️ گاهی مشکل از خود نصب قطعات جدیده که اشتباه انجام شده، مثلاً سنسورها جای درست نصب نشدن پیشنهاد می‌کنم یخچال رو کامل ۲۴ ساعت از برق بکش تا یخ‌زدگی کامل از بین بره، بعد دوباره راه‌اندازی کن و وضعیت فن و مسیر هوا رو چک کن و مسیر فاضلاب هم بررسی کن تا گرفتگی نداشته باشه.

      پاسخ دادن
  • محمد هاشم 18 اردیبهشت 1404

    سلام وقت بخیر .یخچال فریزر من صنام هست وعمل برف زدایی انجام نمی‌شود وکاملا یخ می‌زند و نمی‌دانم که روی این یخچال ترمو دیسک هست یا ترمو فیوز و موتو یکسره کار می‌کند و لوله معیان بیش از اندازه داغ می‌شود یه قطعه مشکی رنگ هست بقطر لوله خودکار و پنج سانت بلندی دارد اسم این قطعه چیست ترمو فیوز یا ترمو دیسک.لطفا راهنمایی کنید ممنونم

    پاسخ دادن
    • آی پی امداد 19 اردیبهشت 1404

      درود محمد هاشم جان، قطعه مشکی رنگ که به قطر لوله خودکار و طول ۵ سانت اشاره کردید، ممکن است ترمو فیوز باشد. این قطعه معمولاً در سیستم‌های سرمایشی به کار می‌رود تا از آسیب دیدن موتور و سیستم جلوگیری کند. اگر یخچال شما به درستی عمل برف‌زدایی انجام نمی‌دهد و لوله معیّن بیش از حد داغ می‌شود، احتمالاً ترمو دیسک یا ترمو فیوز خراب شده است. این قطعه‌ها ممکن است کار نکرده و باعث داغ شدن بیش از حد و عدم برف‌زدایی صحیح یخچال شوند.

      پاسخ دادن
  • سعید 13 اردیبهشت 1404

    سلام، یخچال سامسونگ اینورتر، قسمت بالا فریزر کندانسور یخ میزد و اب ریزی و در قسمت پایین یخچال هم یخ میزد و زیر جا میوه ای اب جمع میشد، فریزر باز کردم لوله تخلیه اب داغ ریختم یخ ها اب شد محل تخلیه باز شد موتور یخچال با اینکه هم فریزر و هم داخل یخچال به اندازه کافی سرد هست ولی بیشتر مواقع تا 3 الی 4 ساعت موتور همچنان در حال کار ممنون میشم راهنمایی کنید

    پاسخ دادن
    • آی پی امداد 13 اردیبهشت 1404

      درود، با توجه به اینکه یخ ها آب شده و مسیر تخلیه باز شده است، اما موتور همچنان یکسره کار می کند، احتمالاً مشکل از خرابی ترموستات یا سنسور دما، کمبود گاز مبرد، کثیف بودن کندانسور، خرابی فن کندانسور یا اواپراتور یا مشکل در برد الکترونیکی باشد.

      پاسخ دادن
1 5 6 7
