نحوه نصب فن بر روی رادیاتور شوفاژ

دیدگاه و تجربیات شما برای ما ارزشمند است!

شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله نحوه نصب فن بر روی رادیاتور شوفاژ به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.

مشاوره آنلاین

آیا می‌دانید با نصب فن بر روی رادیاتور شوفاژ، تا 50 درصد گرمایش اتاق را افزایش می‌دهید و در مصرف انرژی صرفه‌جویی می‌کنید؟ آشنایی با مراحل نصب، ابزار موردنیاز و نکات ایمنی، باعث می‌شود این فرآیند بدون دردسر و با بهترین نتیجه انجام شود.

در این مقاله از آی‌پی امداد، به‌صورت کامل و مرحله‌به‌مرحله نحوه نصب فن بر روی رادیاتور شوفاژ را بررسی می‌کنیم. چنانچه برای نصب فن یا تعمیر رادیاتور شوفاژ خود به کمک نیاز دارید، می‌توانید با شماره‌های 02191003098 و 02158941 تماس حاصل نمایید.

خلاصه‌ای از مقاله آموزش نصب فن رادیاتور

برای اینکه بتوانید نکات مهم ارائه شده در این مقاله تحت عنوان نحوه نصب فن روی رادیاتور شوفاژ را به صورت خلاصه بررسی نمایید، می‌توانید جدول زیر را مطالعه کنید.

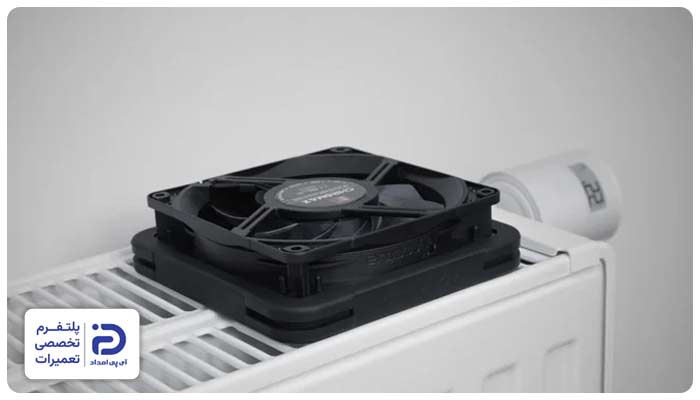

فن رادیاتور چیست و چه کاربردی دارد؟

فن رادیاتور یک وسیله کمکی برای افزایش گردش هوا در اطراف رادیاتور یا شوفاژ است. این فن‌ها معمولا زیر یا پشت رادیاتور نصب می‌شوند و با دمیدن هوا از میان پره‌ها یا سطح گرم رادیاتور، باعث می‌شوند گرمای تولیدشده سریع‌تر و یکنواخت‌تر در فضا پخش شود.

فن رادیاتور چگونه کار می‌کند؟

• فن، هوای خنک را از پایین یا اطراف رادیاتور می‌کشد و آن را از میان سطح گرم عبور می‌دهد،
• این عبور باعث می‌شود هوا سریع گرم شود و بعد در اتاق گردش کند،
• در نتیجه، به جای اینکه گرما فقط به آرامی بالا برود، جریان هوای گرم فعال ایجاد می‌شود.

فن رادیاتور چه کاربردی دارد؟

• اتاق‌های بزرگ یا دوجداره ضخیم که گرمایش طبیعی در آن‌ها کند است.
• اتاق‌های خنک یا شمالی که نور مستقیم خورشید دریافت نمی‌کنند.
• خانه‌های قدیمی با عایق‌بندی ضعیف که در آن‌ها گرمای سریع از دست می‌رود.
• برای افراد مسن یا کودکان که به گرمایش سریع‌تر و یکنواخت‌تر حساس هستند.

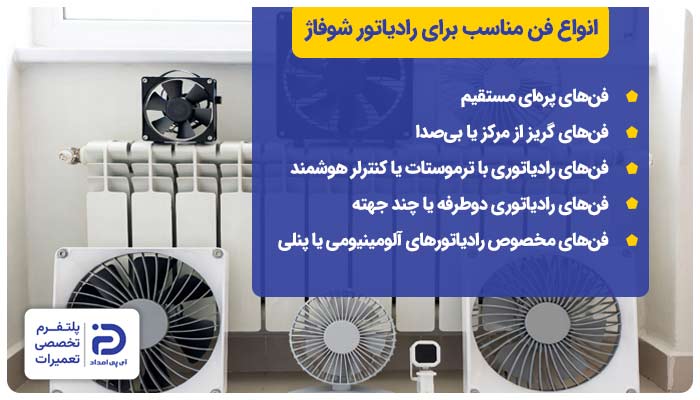

انواع فن مناسب برای رادیاتور شوفاژ

فن‌های مناسب برای رادیاتور شوفاژ را می‌توان بر اساس نوع نصب، منبع تغذیه، قدرت دم، اندازه و نحوه عملکرد دسته‌بندی کرد. انتخاب نوع مناسب به مدل رادیاتور، اندازه اتاق، میزان گرمای مورد نیاز و حتی میزان صدای قابل‌قبول بستگی دارد.

1. فن‌های پره‌ای مستقیم

• این رایج‌ترین و ساده‌ترین نوع فن‌های رادیاتوری است.
• این فن‌ها دارای یک موتور الکتریکی کوچک و چند پره (معمولا ۳ یا ۴ پره) از جنس پلاستیک فشرده یا فلز هستند که مستقیما روی شفت موتور سوار شده‌اند.
• معمولا در یک قاب پلاستیکی یا فلزی ساده قرار دارند که پشت رادیاتور نصب می‌شود.
• نصب آسان و بدون نیاز به سیم‌کشی پیچیده (اغلب دارای دوشاخه استاندارد هستند).

2. فن‌های گریز از مرکز یا بی‌صدا

• این مدل‌ها از نظر طراحی پیشرفته‌ترند؛ هوای ورودی به داخل یک محفظه مکیده شده و با فشار از یک خروجی باریک بیرون هدایت می‌شود.
• دارای یک محفظه پلاستیکی یا فلزی هستند که موتور و پروانه داخلی در آن قرار دارد.
• معمولا نازل خروجی هوا دارند که جهت جریان هوا را مشخص می‌کند.
• می‌توانید نازل خروجی را به سمت خاصی (مثلا سقف یا گوشه‌های دوردست اتاق) بچرخانید تا هوای گرم بهتر پخش شود.

3. فن‌های رادیاتوری با ترموستات یا کنترلر هوشمند

• این فن‌ها علاوه بر موتور و پره/محفظه، دارای یک واحد کنترلی الکترونیکی هستند.
• وقتی دمای رادیاتور به حد تعیین شده می‌رسد، فن را خاموش یا کم‌سرعت می‌کند و وقتی دما افت می‌کند، فن را روشن می‌کند.
• این مورد باعث صرفه‌جویی در برق و کاهش صدا در ساعات گرم شب می‌شود.

4. فن‌های رادیاتوری دوطرفه یا چند جهته

• این مدل‌ها دارای نازل‌های چرخشی یا پره‌های طراحی‌شده‌ای هستند که هوا را هم به سمت بالا و هم به سمت پایین (یا اطراف) هدایت می‌کنند.
• در رادیاتورهای قدیمی که گرما فقط به سمت بالا می‌رود و کف اتاق سرد می‌ماند، این فن‌ها با پرتاب هوا به سمت پایین، گرمایش کف اتاق را نیز بهبود می‌بخشند.

5. فن‌های مخصوص رادیاتورهای آلومینیومی یا پنلی

• برخی رادیاتورها (مثل آلومینیومی یا پنلی) سطح تماس کمتری با هوا دارند یا لوله‌های باریک‌تری دارند.
•  این فن‌ها کوچکتر و با فشار هوای متمرکزتر طراحی شده‌اند تا بتوانند هوای خنک را به خوبی به داخل لوله‌های باریک هدایت کنند.
• برای رادیاتورهای چدنی قدیمی، فن‌های پره‌ای ساده کافی است.
• اما برای رادیاتورهای پنلی مدرن، فن‌های گریز از مرکز (بی‌صدا) نتیجه بهتری می‌دهند.

هنگام انتخاب فن مناسب به چه نکاتی توجه کنیم؟

برای اینکه بهترین گزینه را انتخاب کنید، این موارد مهم هستند:

• اندازه رادیاتور: هرچه رادیاتور بزرگ‌تر باشد، فن قوی‌تر یا چندتایی مناسب‌تر است.
• میزان صدای فن: برای اتاق خواب، مدل کم‌صدا بهتر است.
• منبع تغذیه: اگر پریز نزدیک ندارید، مدل‌های کم‌مصرف یا آداپتوردار بهترند.
• ترموستات یا کنترل خودکار: برای راحتی و صرفه‌جویی بهتر است.
• سهولت نصب: اگر نصب ساده می‌خواهید، مدل‌های گیره‌ای یا چسبی مناسب‌ترند.
• کیفیت ساخت: موتور، بدنه و مقاومت در برابر گرما بسیار مهم است.

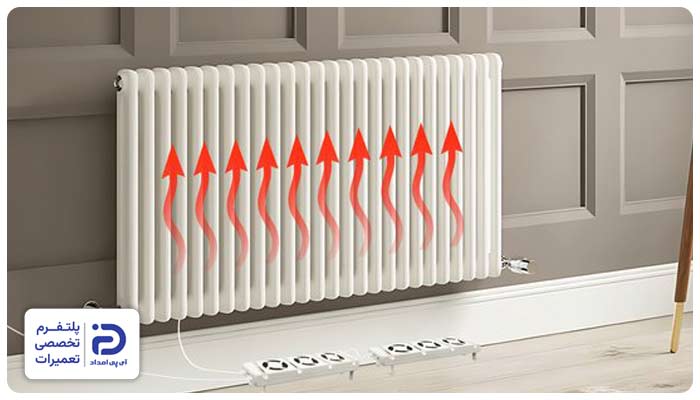

مزایای نصب فن روی رادیاتور شوفاژ

استفاده از فن بر روی رادیاتور شوفاژ دارای مزایایی است که در ادامه به بررسی آنها می‌پردازیم:

1. افزایش سرعت گرمایش اتاق

• مهم‌ترین کاربرد فن رادیاتور، کاهش زمان گرم شدن اتاق است.
• در روزهای بسیار سرد زمستان، وقتی اختلاف دمای آب داخل رادیاتور و هوای اتاق زیاد است، فن می‌تواند گرمای خروجی را تا ۳۰ تا ۵۰ درصد افزایش دهد.
• این یعنی اتاق سریع‌تر به دمای مطلوب می‌رسد.

2. یکنواخت‌سازی دمای اتاق

• در سیستم‌های شوفاژ سنتی، نزدیک‌ترین نقاط به رادیاتور بسیار داغ و نقاط دورتر سرد می‌مانند.
• فن با پخش کردن هوای گرم در تمام جهات، از ایجاد نقاط سرد و گرم در اتاق جلوگیری کرده و دمای اتاق را یکنواخت می‌کند.

3. صرفه‌جویی در مصرف انرژی و هزینه

• از آنجا که فن‌های رادیاتوری مصرف برق بسیار ناچیزی دارند (معمولا بین ۳ تا ۱۰ وات، مشابه یک لامپ LED کوچک)، اما باعث می‌شوند شیر تنظیم رادیاتور را بسته‌تر نگه دارید (چون اتاق سریع‌تر گرم می‌شود)، در مجموع منجر به کاهش مصرف گاز یا برق سیستم گرمایشی می‌شود.

4. بهبود کیفیت هوا و کاهش رطوبت موضعی

• در رطوبت بالا یا در فصول مرطوب، رادیاتورهای سرد می‌توانند باعث بوی نامطبوع یا کپک‌زدگی در گوشه‌های اتاق شوند.
• جریان هوای ایجاد شده توسط فن، رطوبت را متراکم کرده و از ایجاد کپک در اطراف رادیاتور جلوگیری می‌کند.
• همچنین با گردش هوا، از ماندن گرد و غبار در اطراف رادیاتور (که معمولا ساکن است) جلوگیری می‌شود.

مراحل نصب فن روی رادیاتور خانگی

برای نصب اصولی و ایمن فن روی رادیاتور، رعایت دقیق مراحل زیر الزامی است. این مراحل به گونه‌ای ذکر شده‌اند که کمترین آسیب به سیستم گرمایشی وارد شود و بیشترین کارایی را از فن دریافت کنید.

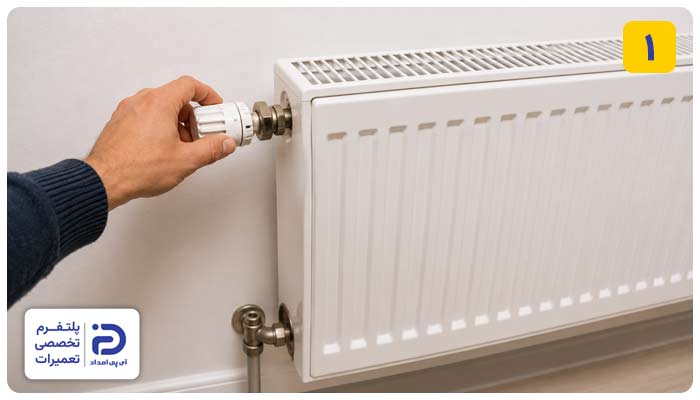

1. خاموش کردن سیستم و خنک شدن رادیاتور

قبل از هر اقدامی، باید سیستم گرمایشی (پکیج یا موتورخانه) را کاملا خاموش کنید.

1. وقتی آب داخل رادیاتور جریان دارد، فشار سیستم بالاست و هرگونه دستکاری می‌تواند باعث نشتی آب شود،
2. اگر سیستم شما گازی است، شیر اصلی گاز مشعل یا رادیاتور برقی را خاموش کنید،
3. اگر سیستم مرکزی (بویلر) است، دستگاه را روی حالت «خاموش یا Off» قرار دهید،
4. شیرهای ورودی و خروجی آب را روی رادیاتور ببندید تا جریان آب قطع شود،
5. حداقل ۲ تا ۳ ساعت (و ترجیحا بیشتر) صبر کنید تا دمای رادیاتور به دمای محیط برسد،
6. قبل از لمس رادیاتور، با پشت دست یا استفاده از دماسنج لیزری، از سرد بودن کامل سطح اطمینان حاصل کنید.

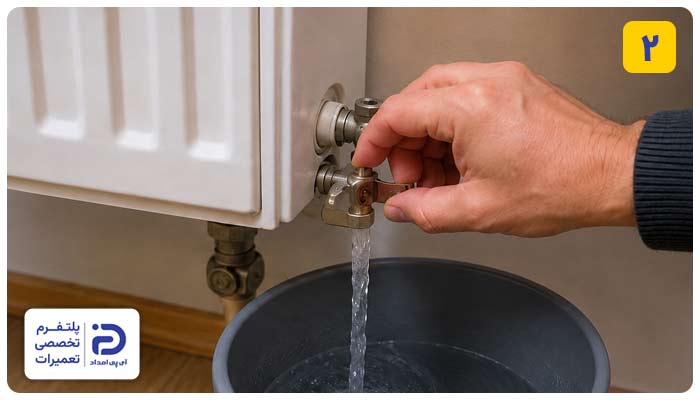

2. تخلیه آب از رادیاتور (در صورت نیاز به جدا کردن کامل) یا باز کردن درپوش‌ها

اگر فن انتخابی شما نیاز دارد که رادیاتور از دیوار جدا شود، باید مراحل تخلیه آب را انجام دهید:

1. اگر رادیاتور به دیوار چسبیده است، شیرهای ورودی/خروجی را کمی شل کنید تا رادیاتور کمی از دیوار فاصله بگیرد تا فن جا شود،
2. اگر فن شما نیاز به پیچ شدن به بدنه فلزی رادیاتور دارد یا فاصله از دیوار بسیار کم است،
3. یک شلنگ را به شیر تخلیه (معمولا در پایین رادیاتور) متصل کرده و سر دیگر آن را در سطل بریزید،
4. شیر را آرام باز کنید تا آب خارج شود،
5. شیرهای ورودی و خروجی آب رادیاتور را باز کنید تا جریان آب قطع شود (اگر قبلا نبسته‌اید)،
6. اجازه دهید آب کاملا خارج شود.
7. پس از تخلیه، شیر تخلیه را محکم ببندید تا نشتی ایجاد نشود،
8. اگر رادیاتور را کاملا از لوله‌ها جدا می‌کنید، حتما از واشرهای جدید استفاده کنید،
9. هنگام بستن مجدد، از نوار تفلون برای آب‌بندی اتصالات استفاده کنید.

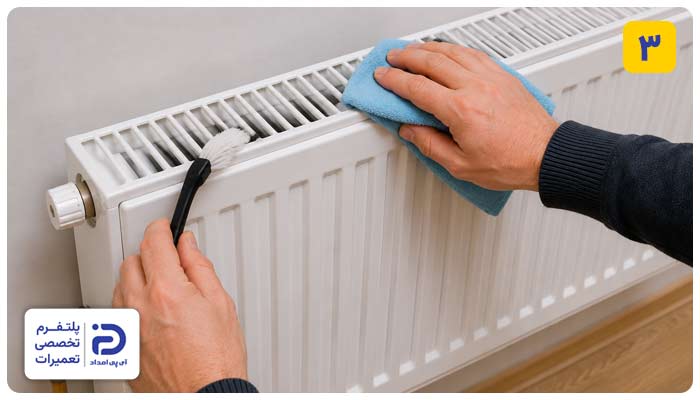

3. آماده‌سازی محل نصب و تمیزکاری سطح رادیاتور

تمیزکاری سطح تاثیر مستقیمی بر چسبندگی پایه‌ها و راندمان انتقال حرارت دارد.

1. با یک دستمال نمدار و مایع ظرفشویی ملایم، گرد و غبار، چربی و کثیفی‌های پشت رادیاتور را پاک کنید،
2. اگر رادیاتور قدیمی است و رنگ آن پوسته پوسته شده، بهتر است قسمت‌های خراب را بتراشید تا سطحی صاف و محکم داشته باشید،
3. مطمئن شوید سطح کاملا خشک است،
4. رطوبت مانع چسبندگی پایه‌های فن (اگر چسبی باشند) یا باعث زنگ‌زدگی پیچ‌ها می‌شود،
5. بررسی کنید که آیا فضای کافی بین رادیاتور و دیوار وجود دارد یا خیر،
6. موانعی مثل لوله‌های آب گرم یا برق در پشت رادیاتور وجود دارد که ممکن است هنگام پیچ‌کاری آسیب ببینند یا خیر،
7. در نهایت باید مطمئن شوید که مانعی (مانند پرده بلند یا پوشش‌های دکوری) جلوی عبور هوای فن را نمی‌گیرد.

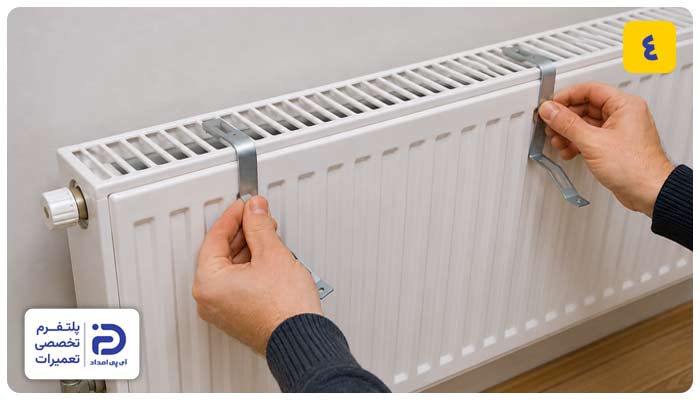

4. نصب پایه‌ها یا براکت‌های نگهدارنده فن

این مرحله شامل اتصال فیزیکی فن به رادیاتور است. بسته به نوع فن، دو روش اصلی وجود دارد:

1. استفاده از چسب‌های صنعتی قوی (بدون سوراخ‌کاری)

مناسب برای رادیاتورهای آلومینیومی یا پنلی که نمی‌خواهید به آن‌ها آسیب برسد.

• از چسب‌های دوجداره نانو، چسب پلی‌اورتان یا چسب‌های مخصوص فلز (مانند چسب‌های اپوکسی دودو ساید) استفاده کنید،
• پایه‌های فن را به پشت رادیاتور بچسبانید،
• با فشار دست، پایه‌ها را به مدت ۱ تا ۲ دقیقه نگه دارید تا چسب جا بیفتد،
• طبق دستور سازنده چسب (۲۴ ساعت)، به فن دست نزنید و بار نگذارید تا چسب کاملا خشک شود.

2. استفاده از پیچ و رول‌پلاک

مناسب برای رادیاتورهای چدنی یا ضخیم‌تر که نیاز به استحکام بالا دارند.

• براکت (پایه) فن را در محل مورد نظر قرار دهید،
• با ماژیک محل سوراخ‌ها را علامت بزنید،
• با مته مناسب (سایز رول‌پلاک)، سوراخ‌ها را در پشت رادیاتور یا دیوار (اگر فن به دیوار وصل می‌شود) ایجاد کنید،
• رول‌پلاک را در سوراخ قرار دهید،
• پیچ‌ها را از داخل براکت فن رد کرده و در رول‌پلاک ببندید،
• از آچار یا پیچ‌گوشتی برای سفت کردن نهایی استفاده کنید، اما مراقب باشید که بدنه رادیاتور تحت فشار بیش از حد کج نشود.

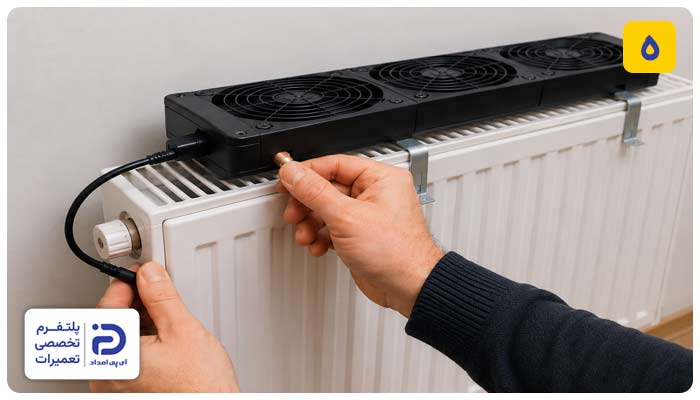

5. اتصال الکتریکی و سیم‌کشی فن

این مرحله حساس‌ترین بخش نصب است.

1. مطمئن شوید فن با ولتاژ برق شهر (۲۲۰ ولت در ایران) کار می‌کند؛ برخی فن‌های کوچک DC هستند و نیاز به آداپتور دارند،
2. اگر فن سوکت استاندارد دارد، مستقیما به پریز برق نزدیک رادیاتور وصل کنید،
3. اگر پریز دور است، از یک دوشاخه سه‌راهی یا امتداد دوشاخه با کیفیت استفاده کنید،
4. اگر فن سیم‌های لخت دارد، سیم فاز (معمولا قهوه‌ای یا قرمز) را به ترمینال L یا ترمینال مربوطه وصل کنید،
5. سیم نول (معمولا آبی) را به ترمینال N یا ترمینال خنثی وصل کنید،
6. اگر فن دارای سیم ارت (سبز-زرد) است، آن را به زمین متصل کنید (اگر سیستم برق شما دارای ارت است)،
7. اتصالات را با نوار چسب برق یا اتصالات عایق‌کاری کنید،
8. اگر فن دارای کلید فیزیکی یا کنترل از راه دور است، طبق دفترچه راهنما آن را راه‌اندازی کنید،
9. سیم‌ها را با بست کمربندی یا چسب برق به پشت رادیاتور یا دیوار متصل کنید تا آویزان نبوده و در معرض گرما یا برخورد اشیاء نباشند،
10. از سالم بودن سیم‌ها و عدم وجود پارگی در روکش آن‌ها اطمینان حاصل کنید تا در اثر حرارت رادیاتور، دچار اتصال کوتاه نشوند.

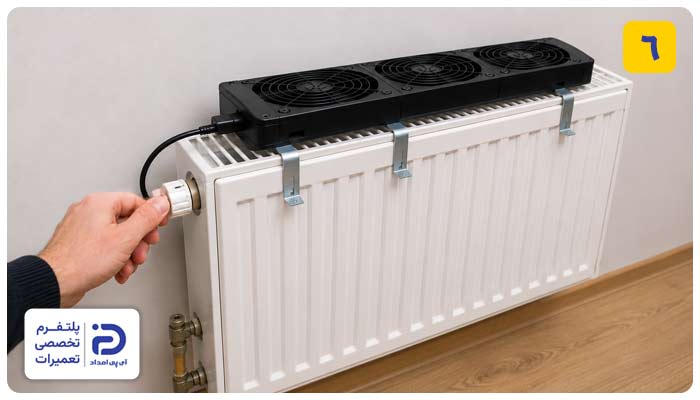

6. تست نهایی و روشن کردن سیستم

پس از اتمام نصب، باید سیستم را آزمایش کنید تا از عملکرد صحیح و عدم نشتی اطمینان حاصل نمایید.

1. ابتدا سیستم گرمایشی را روشن کنید و اجازه دهید رادیاتور گرم شود،
2. سپس فن را روشن کنید،
3. چک کنید که آیا فن لرزش غیرعادی یا صدای ویز آزاردهنده‌ای دارد؟ اگر دارد، پیچ‌های براکت را چک کنید،
4. دست خود را جلوی فن بگیرید تا از پرتاب باد گرم به سمت اتاق اطمینان حاصل کنید،
5. جهت چرخش پره‌ها را بررسی کنید (باید هوا را به سمت رادیاتور یا از روی رادیاتور به سمت اتاق بدمد، بسته به طراحی)،
6. شیرهای ورودی و خروجی آب رادیاتور را به آرامی باز کنید،
7. اگر رادیاتور را از آب خالی کرده بودید، اکنون باید هواگیری رادیاتور را انجام دهید،
8. با استفاده از شیر هواگیری در بالای رادیاتور تا حباب‌های هوا خارج شوند و آب کامل داخل رادیاتور جریان یابد،
9. دور موتور فن را بر اساس نیاز و دمای اتاق تنظیم کنید (اگر چند دور دارد).

عیب‌یابی مشکلات رایج پس از نصب فن شوفاژ

پس از نصب فن رادیاتور، ممکن است با برخی مشکلات فنی یا عملکردی مواجه شوید. این مشکلات معمولا ناشی از نصب نادرست، نقص در قطعات یا شرایط محیطی است.

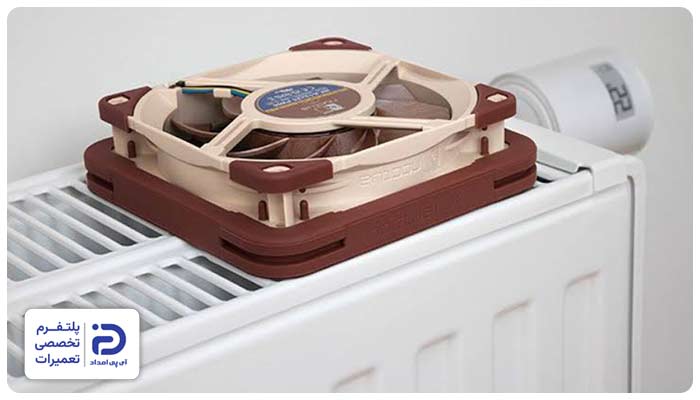

1. روشن نشدن فن

2. صدای غیرعادی و نویزدار فن

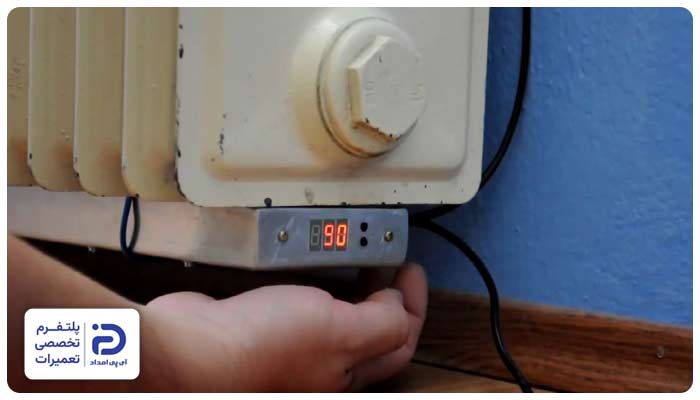

3. دیر گرم شدن رادیاتور

4. صدای تق‌تق یا لرزش بدنه رادیاتور

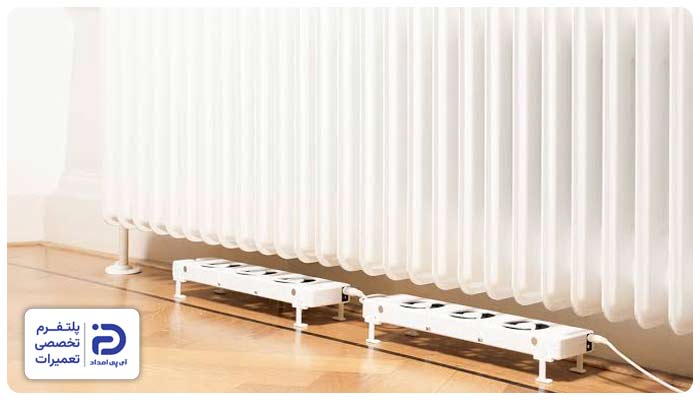

5. یکسره کار کردن فن

6. بوی نامطبوع هنگام روشن شدن فن

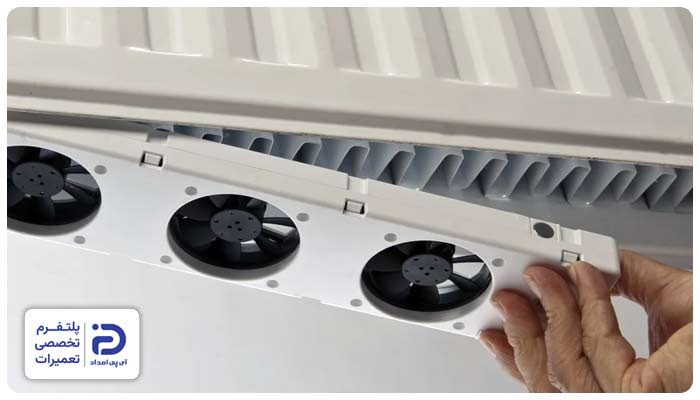

7. لق شدن یا افتادن فن

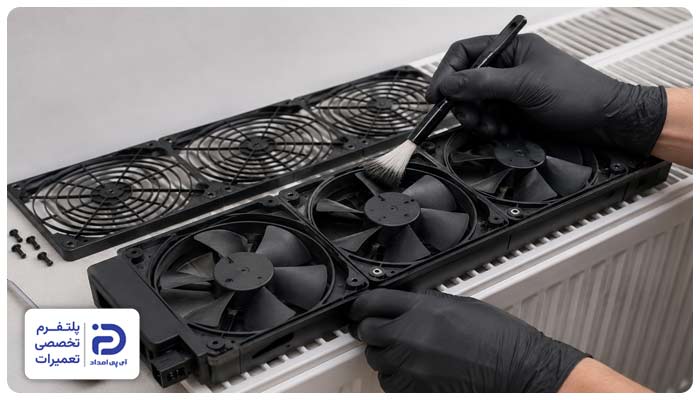

نحوه نگهداری و تمیزکاری دوره‌ای فن رادیاتور

برای اینکه فن رادیاتور شوفاژ شما عملکرد بهینه و طول عمر بالایی داشته باشد، نگهداری و تمیزکاری دوره‌ای آن بسیار اهمیت دارد.

• بهتر است حداقل هر ۲ تا ۳ ماه یکبار (یا بسته به میزان گرد و غبار محیط، مثلا فصل بهار و پاییز) فن و اطراف آن را از نظر گرد و غبار بررسی و تمیز کنید.
• سالی یک یا دو بار (قبل از شروع فصل سرما و در انتهای فصل سرما) نیاز به تمیزکاری دقیق‌تری است که شامل بررسی اتصالات و اجزای داخلی فن می‌شود.

مراحل تمیز کردن فن رادیاتور

1. قبل از شروع هرگونه تمیزکاری، حتما برق فن را قطع کنید،
2. اگر فن مستقیما به پریز وصل است، آن را از پریز بکشید،
3. اگر از آداپتور استفاده می‌کنید، هم آداپتور را از فن جدا کنید و هم آن را از پریز برق بکشید،
4. اگر رادیاتور اخیرا روشن بوده، اجازه دهید کاملا خنک شود تا هنگام تمیزکاری دستتان نسوزد،
5. ابتدا با استفاده از سری برس‌دار جاروبرقی، گرد و غبار و پرزهای نشسته روی بدنه فن و سیم‌های آن را تا حد امکان مکش کنید،
6. یک دستمال میکروفایبر را کمی مرطوب و بدنه پلاستیکی فن و قسمت‌های قابل دسترس را تمیز کنید،
7. با استفاده از برس نرم یا گوش پاک‌کن، گرد و غبار جمع شده در گوشه‌ها، درزها و اطراف دکمه‌ها را پاک کنید،
8. بسته به طراحی فن، ممکن است بتوانید مستقیماً به پره‌ها دسترسی پیدا کنید،
9. با یک برس نرم یا مسواک کهنه، پره‌های فن را به آرامی تمیز کنید،
10. این کار را در جهت چرخش پره‌ها انجام دهید تا گرد و غبار به سمت بیرون هدایت شود،
11. اگر پره‌ها کثیفی زیادی دارند، می‌توانید یک گوش پاک‌کن یا گوشه دستمال میکروفایبر را کمی مرطوب کرده و پره‌ها را تمیز کنید،
12. با دستمال یا جاروبرقی، سطح رادیاتور در نزدیکی فن را از گرد و غبار پاک کنید،
13. اگر دسترسی دارید، با یک برس بلند یا ابزارهای مخصوص تمیز کردن رادیاتور شوفاژ، گرد و غبار بین پره‌های آن را نیز پاک کنید.

برای تعمیر فن رادیاتور شوفاژ با کجا تماس بگیریم؟

در صورتی که با انجام مراحل عیب‌یابی و تمیزکاری، فن رادیاتور همچنان دچار نقص فنی جدی مانند صدای غیرعادی شدید، بوی سوختگی یا عدم چرخش پره‌ها باشد، تعمیر آن نیازمند تخصص الکترونیکی و دسترسی به قطعات یدکی تخصصی است و به دلیل خطرات ناشی از کار با برق و گرمای بالا، تعمیر دستی توسط افراد غیرمتخصص توصیه نمی‌شود.

در این مواقع، بهترین و ایمن‌ترین راهکار تماس با مراکز معتبر خدمات فنی و تعمیرات خانگی است که تکنسین‌های مجرب برای بازدید و رفع عیب به محل شما اعزام می‌شوند. برای دریافت سریع‌ترین و مطمئن‌ترین خدمات تعمیر و نصب تخصصی با ضمانت کیفیت، می‌توانید همین حالا با آی‌پی امداد (02191003098 و 02158941) تماس بگیرید.
