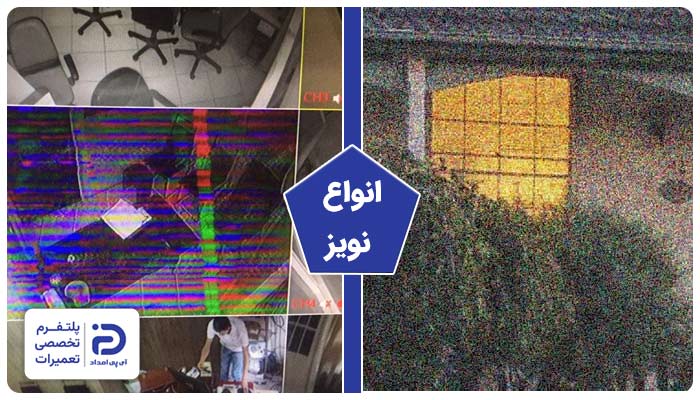

علت نویز در دوربین مداربسته

1. افت ولتاژ یا تغذیه نامناسب
2. کابل‌ها و اتصالات خراب یا نامناسب

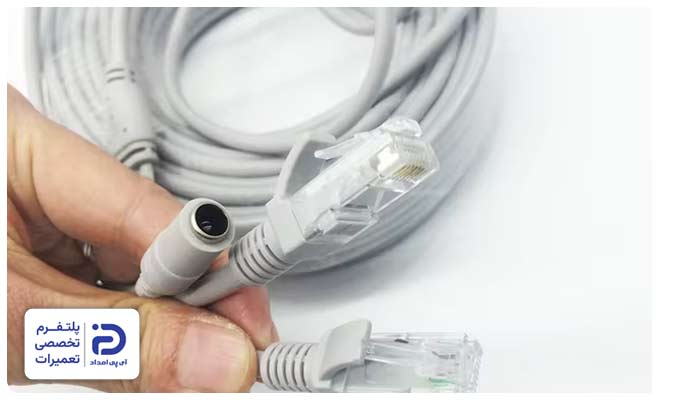

3. تنظیمات نادرست دوربین
4. مشکلات سخت‌افزاری دوربین
5. تداخل بین کانال‌ها و دستگاه‌ها در DVR/NVR
6. شرایط آب‌وهوایی و نویز فیزیکی
7. فشرده‌سازی و کیفیت ضبط

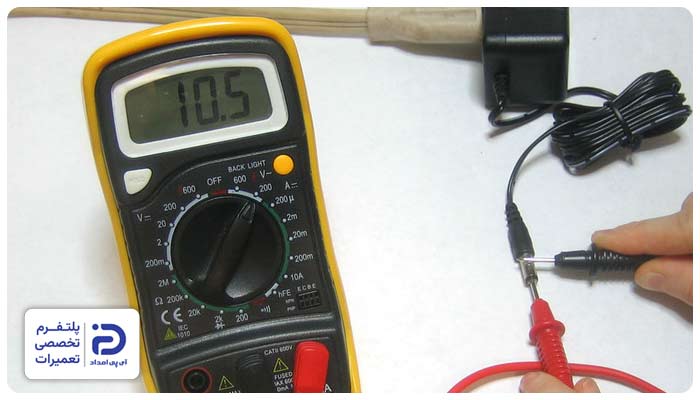

1.1 اندازه‌گیری ولتاژ منبع تغذیه

• مولتی‌متر را روی تست ” DC Voltage” قرار دهید،
• برق دوربین را قطع نکنید و در این حال با دقت تمام پراب قرمز مولتی‌متر را به ترمینال مثبت و پراب مشکی را به ترمینال منفی منبع تغذیه متصل نمایید،
• ولتاژی که مولتی‌متر به شما نشان می‌دهد باید با ولتاژ نامی دوربین یکسان باشد،
• در غیر این صورت منبع تغذیه مشکل دارد و باید مراحل بعدی را طی کنید.

1.2 تست افت ولتاژ تحت بار

• دوربین را روشن کرده و تصویر زنده‌ای را با آن مشاهده کنید،
• حال مجددا ولتاژ خروجی منبع تغذیه را اندازه بگیرید،
• اگر ولتاژ به شکل محسوسی کاهش پیدا کند،
• منبع تغذیه فعلی قادر به تحمل بار دوربین نیست و باید تعویض شود.

1.3 تعویض منبع تغذیه

• یک منبع تغذیه با ولتاژ و جریان برابر یا بیشتر از منبع تغذیه قبلی خریداری نمایید،
• برق دوربین را قطع کرده و کابل‌های متصل به منبع تغذیه فعلی را جدا کنید،
• قبل از جدا کردن کابل‌ها از اتصالات عکس بگیرید که برای نصب نمونه جدید با مشکل مواجه نشوید،
• با استفاده از پیچ‌گوشتی یا گیره، اتصالات را طوری محکم کنید که شل‌شدگی نداشته باشد،
• برق آن را وصل کرده و مجددا ولتاژ را با مولتی‌متر اندازه‌گیری کنید.

1.4 بررسی سیم‌ها و مسیر تغذیه

• مسیر سیم تغذیه از منبع تا دوربین را مورد بررسی قرار دهید،
• اگر طول سیم زیاد و ضخامت آن نازک باشد، افت ولتاژ رخ می‌دهد،
• در این صورت باید سیم با یک سیم مسی ضخیم جایگزین شود،
• سیم جدید را از مسیر قبلی عبور دهید و در نقاط اتصال از چسب برق مناسب یا کانکتور استفاده کنید،
• مطمئن شوید که هیچ قسمتی از سیم شل یا باز نباشد.

1.5 اتصال دوربین به برق پایدار

• دوربین را به پریزی که وسایل پرمصرف دیگر به آن وصل نیستند، متصل نمایید،
• از محافظ‌ها و سه‌راهی‌های بی‌کیفیت برای اتصال دوربین به برق استفاده نکنید،
• برای کاهش نوسان از استابلایزر استفاده نمایید.

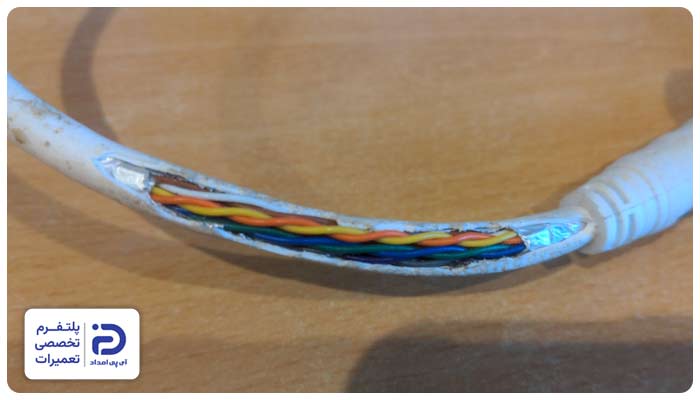

2.1 بررسی ظاهری کابل‌ها

• برق دوربین را قطع کرده و مسیر کابل از منبع تغذیه یا رکوردر تا دوربین را بررسی کنید،
• کابل‌ها را از نظر له‌شدگی، ترک، پوسیدگی، تغییر رنگ، بریدگی یا آسیب فیزیکی چک کنید،
• با مشاهده هر نوع آسیب روی کابل بهتر است برای تعویض آن اقدام نمایید.

2.2 تست پیوستگی کابل با مولتی‌متر

• مولتی‌متر را روی حالت تست اتصال ” Continuity” بگذارید،
• دو سر هر رشته سیم را جدا کرده و پراب‌های مولتی‌متر را به آن وصل کنید،
• اگر صدای بوق شنیده نشود و عدد ناپایدار باشد، کابل قطع یا نیمه قطع بوده و باید آن را با نمونه مشابه و شیلدار مناسب دوربین جایگزین نمایید.
• کابل تصویر را می‌توانید با کابل ” Coax” یا ” RG6″ شیلدار و کابل شبکه را با ” Cat5e/Cat6″ استاندارد تعویض نمایید.

2.3 بررسی و تمیزکاری فیش‌ها و کانکتورها

• فیش‌ها و اتصالات دوربین را جدا کنید،
• از نظر زنگ‌زدگی، سیاه‌شدگی و آلودگی تمامی اتصالات را مورد بررسی قرار دهید،
• با اسپری خشک کنتاکت‌شو، اتصالات را تمیز کنید،
• بعد از تمیزکاری فیش‌ها را محکم و صحیح جا بزنید،
• مطمئن شوید که هیچ فیشی شل نباشد.

2.4 اصلاح مسیر کابل و جلوگیری از نویز القایی

• کابل‌ها نباید با کابل برق 220 بود یا موتورهای پرتوان موازی باشند،
• بنابراین باید فاصله 20 تا 30 سانتی‌متری کابل‌ها را رعایت کنید،
• درصورتی که باید از نزدیک کابل‌های پرتوان عبور کنید، آن‌ها را عمود برهم عبور دهید نه به شکل موازی،
• کابل‌های طولانی هم بهتر است با کابل شیلددار تعویض شوند و یک سمت شیلد را به ارت وصل کنید،

2.5 تعویض کابل‌های آسیب‎دیده

• کابل آسیب‌دیده را جدا کنید،
• کابل جدید را از مسیر قبلی یا مسیر امنی با فاصل ایمن از منابع نویز زا عبور دهید،
• هردو سر کابل باید به کانکتور مناسب وصل شوند،
• ضمن اینکه برای اتصال کانکتورها بهتر است که “BNC” را برای کابل ” Coax” و ” RJ45″ را برای کابل شبکه استفاده نمایید،
• در نهایت مطمئن شوید که تمامی کانکتورها درست و محکم وصل شده باشند.

3.1 دسترسی به منوی تنظیمات دوربین

• وارد منوی دوربین ” OSD Menu” یا نرم‌افزار ” DVR/NVR” شوید،
• روی تنظیمات تصویر یا ویدیو ” Video Settings” بزنید و موارد زیر را چک کنید،

3.2 تنظیم تقویت سیگنال ” Gain”

• گزینه تقویت سیگنال یا ” Gain” را بزنید،
• اگر مقدار ” Gain” زیاد باشد باید آن را مرحله به مرحله برای مثال از 80 به 60 تغییر داده و تصویر را بررسی کنید،
• افزایش بیش از حد ” Gain” به تقویت نویز و تصویر دانه‌دانه منجر می‌شود،
• کاهش بیش از حد ” Gain” هم تاریک شدن تصاویر را به همراه دارد.

3.3 تنظیم سرعت شاتر یا نوردهی ” Shutter / Exposure”

• گزینه مربوط به تنظیم شاتر یا نوردهی ” Shutter / Exposure” را پیدا کنید،
• اگر شاتر خیلی سریع باشد، تصویر تاریک و نویزی می‌شود،
• اگر شاتر کند باشد، تصویر محو یا دنباله‌دار می‌گردد،
• بهتر است مقدار این گزینه را روی حالت خودکار ” Auto” یا میانی تنظیم نمایید.

3.4 تنظیم تعادل رنگ سفید ” White Balance”

• گزینه مربوط به تعادل رنگ سفید یا ” White Balance” را پیدا کرده و حالت ” Auto” را فعال کنید،
• در صورت نیاز می‌توانید مطابق با محیط موارد روز ” Day”، شب ” Night”، داخلی ” Indoor” و بیرونی ” Outdoor” را به صورت دستی تنظیم کنید.

3.5 بازنشانی به حالت پیش‌فرض

• درصورتی که مطمئن نیستید که کدامیک از تنظیمات دچار ایراد شده است،
• گزینه بازنشانی به حالت پیش‌فرض یا کارخانه را ” Reset / Default” را بزنید،
• پس از بازنشانی یک بار مراحل گفته شده را از اول ست کنید.

4.1 بررسی دمای عملیاتی دوربین

• دوربین را خاموش کرده و 5 تا 10 دقیقه منتظر بمانید که به دمای محیط برسد،
• دستگاه را روشن کرده و تصویر آن را بررسی کنید،
• اگر نویز کمتر شود، مشکل به گرم شدن ناقص یا دیر هنگام دوربین مربوط می‌شود،
• بنابراین باید اجازه دهید که دوربین‌ها قبل از استفاده گرم شوند.

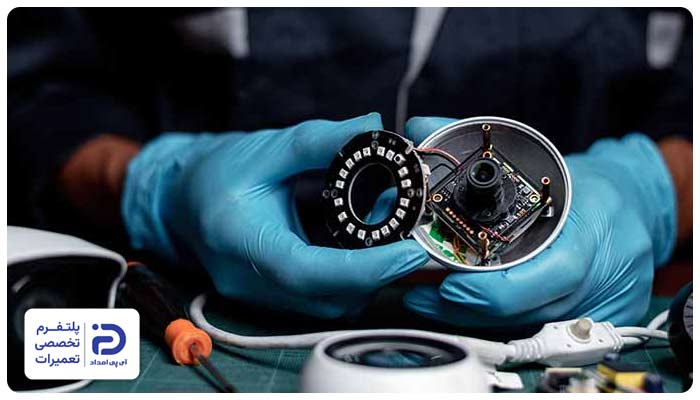

4.2 بررسی سنسور تصویر

• قاب دوربین را باز کنید،
• سنسور تصویر را از نظر گرد و غبار یا آسیب فیزیکی بررسی کنید،
• درصورت وجود کثیفی با استفاده از دمنده هوا یا قلم‌موی نرم، آلودگی‌ها را پاک کنید،
• درصورت مشاهده ترک باید سنسور را با نمونه‌ای مشابه تعویض نمایید.

4.3 بررسی برد ” PCB”

• برد ” PCB” یا برد مدار چاپی را از نظر بادکردگی خازن‌ها، مقاومت سوخته، قطعات ترک خورده و شل شده مورد بررسی قرار دهید،
• هر قطعه آسیب دیده را با هویه از برد جدا کرده و نمونه مشابه آن را بدون ایجاد اتصال سرد روی برد لحیم‌کاری کنید،
• از وارد کردن فشار بیش از حد یا حرارت زیاد به برد هنگام کار، خودداری نمایید.

4.4 محکم‌سازی اتصالات سنسور و ” PCB”

• اتصالات بین سنسور و برد ” PCB” را به‎‌درستی بررسی کنید،
• فیش‌ها و کابل‌های کوچک را جدا کنید و با کنتاکت‌شوی خشک پاک نمایید،
• فیش‌ها را به‌نحوی جا بزنید که هیچ شل‌شدگی نداشته باشند.

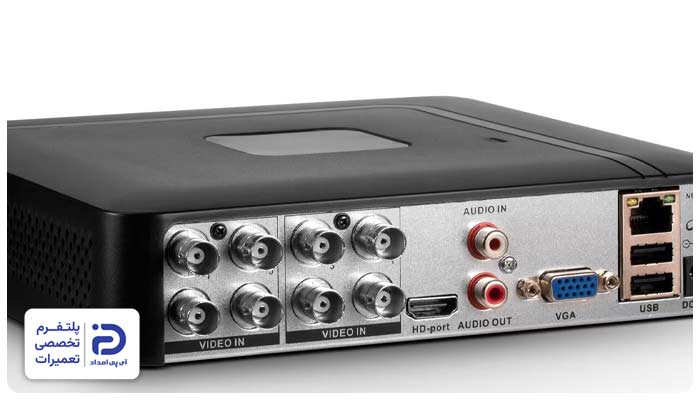

5.1 بررسی کانال‌های ورودی

• برق ” DVR/NVR” را قطع کنید،
• کابل‌های ورودی کانال‌ها را جدا کنید،
• هر کانال باید به صورت مجزا تست شده و سپس تصویر را بررسی کنید،
• اگر یک کانال نویز داشته و کانال دیگر سالم باشد، احتمال نشت سیگنال یا خرابی کانال وجود دارد.

5.2 بررسی کابل‌ها و فیش‌ها

• کابل‌های ورودی ” DVR/NVR” را از نظر شیلددار بودن، پوسیدگی و آسیب مورد بررسی قرار دهید،
• فیش‌ها را جدا و با اسپری کنتاکت‌شوی تمیز کنید،
• فیش‌ها را محکم وصل کنید به‌نحوی که هیچ شل شدگی نداشته باشد.

5.3 تغییر کانال‌ها یا پورت‌ها

• دوربین‌ها را به پورت‌های دیگر ” DVR/NVR” وصل کنید،
• اگر همچنان نویز منتقل شود، پس کابل مشکل دارد،
• اما درصورتی که نویز با پورت خاص باقی بماند مشکل از رکوردر است،
• پس کانال معیوب را علامت‌گذاری کرده و از آن استفاده نکنید.

5.4 تنظیمات ” DVR/NVR”

• وارد منوی تنظیم تصویر یا کانال شوید،
• گزینه‌ مربوط به سیگنال ورودی یا تداخل کانال ” Crosstalk” را فعال نمایید،
• کیفیت فشرده‌سازی ” Compression” و نرخ بیت ” Bitrate” را بررسی کنید،
• کاهش بیش از حد فشرده سازی می‌تواند به ایجاد نویز منجر شود.

6.1 بررسی بدنه و اتصالات دوربین

• برق دوربین را قطع و قاب آن را باز کنید،
• اتصالات و فیش‌های دوربین را از نظر وجود رطوبت، زنگ‌زدگی یا خوردگی و شل بودن اتصالات مورد بررسی قرار دهید،
• اگر رطوبت وجود دارد با برس نرم یا پارچه میکروفایبر آن را خشک کنید.

6.2 بررسی کابل‌ها در مسیر خروجی

• مسیر کابل‌های ورودی دوربین بیرونی را دنبال کنید،
• نقاطی که احتمال نفوذ آب دارند، مانند محل عبور کابل از دیوار و اتصالات در تابلو برق را مورد بررسی قرار دهید،
• اگر در این مکان‌ها روکش کابل آسیب‌دیده یا پوسیده است، کابل را با کابل شیلددار و مقاوم در برابر آب تعویض نمایید،
• می‌توانید برای عایق‌کاری مجدد کابل آسیب‌دیده از روکش یا نوار ضد آب و عایق هم استفاده کنید.

6.3 آب‌بندی و محافظت از اتصالات

• دوربین را با واشر یا نوار آب‌بندی در محل مورد نظر نصب محکم کنید،
• اطراف فیش‌ها و اتصالات را با ژل سیلیکونی و پوشش پلاستیکی ضد آب بپوشانید،
• از وارد کردن فشار هنگام آب‌بندی کابل‌ها بپرهیزید.

6.4 تمیزکاری و محافظت از فلزات

• فیش‌ها و ترمینال‌ها را با کنتاکت‌شوی خشک یا اسپری محافظ فلز تمیز کنید،
• زنگ‌زدگی‌های سطحی را با برس نرم پاک کنید،
• بعد از تمیزکاری، تمامی اتصالات را محکم وصل کنید.

7.1 دسترسی به تنظیمات ضبط ” DVR/NVR”

• وارد منوی تنظیمات ضبط ” Record Settings” شوید،
• بخش تصویر ” Video” یا تنظیمات کانال ” Channel Settings” را باز کنید.

7.2 افزایش کیفیت فشرده‌سازی

• گزینه فشرده‌سازی تصویر ” Compression” یا کدک ” Codec” را پیدا کنید،
• اگر فشرده سازی روی کم ” Low” یا متوسط ” Medium” است آن را به بالا ” High” یا حداکثر کیفیت ” Maximum Quality” تغییر دهید،
• در سیستم‌های جدید بهتر است کدک 265 برای کیفیت بهتر با حجم کمتر انتخاب شود.

7.3 افزایش بیت‌ریت

• گزینه نرخ بیت ” Bitrate” یا ” Mbps” را بررسی کنید،
• نرخ بیت پایین را تا حد مجاز افزایش دهید.

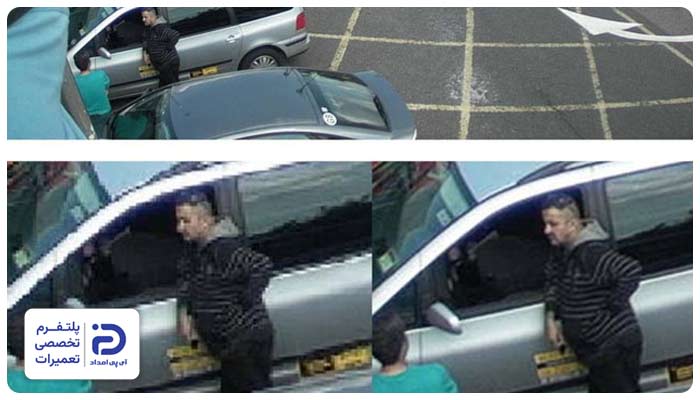

7.4 تنظیم رزولوشن تصویر

• رزولوشن ضبط یا وضوح تصویر ” Resolution” را روی 720p یا 1080p و بالاتر قرار دهید،
• رزولوشن پایین باعث ایجاد نویز و بلوکه شدن بیشتر می‌شود،
• این درحالی است که رزولوشن بالاتر جزئیات بهتر و نویز کمتری دارد،
• پس بهتر است متناسب با حافظه و پهنای باند موجود یک رزولوشن مناسب انتخاب کنید.
