خرابی بک‌ لایت تلویزیون خاموشی کامل تصویر را در پی دارد و اگر به این مشکل بی‌توجه باشید، ممکن است هزینه‌های تعمیر آن در آینده چندین برابر شود. از این رو در این مقاله از آی‌ پی امداد می‌خواهیم به‌ طور کامل شما را با نحوه تست بک لایت تلویزیون با ساده‌ترین ابزارهای ممکن آشنا سازیم. در صورتی که برای تست یا تعویض بک لایت و تعمیر تلویزیون خود به کمک تکنسین‌های متخصص آی پی امداد نیاز دارید، می‌توانید با شماره 02191003098 و 02158941 تماس بگیرید.

اگر درباره هرکدام از بخش‌های این مقاله مشکل دارید، می‌توانید در قسمت دیدگاه‌ها برای ما کامنت بگذارید تا کارشناسان آی‌ پی امداد به‌ صورت آنلاین و رایگان شما را راهنمایی کنند.

بک لایت تلویزیون چیست و چه نقشی دارد؟

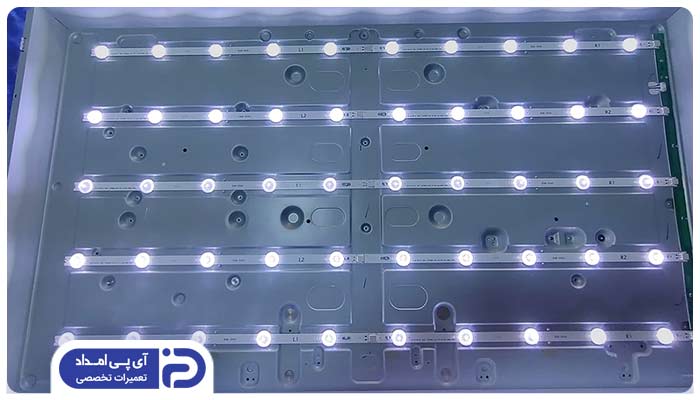

بک لایت (Backlight) را می‌توان نوعی منبع نور در تلویزیون‌های مختلف دانست. این منبع نور در قسمت پشتی پنل‌های LED و LCD قرار می‌گیرد.

• بک لایت وظیفه دارد نور مورد نیاز برای دیدن تصاویر را تامین نماید.
• در واقع بک لایت همان چراغ‌های کوچک LED یا CCFL است که در پشت لایه‌های نمایشگر قرار می‌گیرد.
• این قطعه سبب می‌شود تصویری که توسط کریستال‌های مایع ایجاد می‌شود، قابل دیدن باشد.
• بدون بک لایت، تلویزیون روشن به نظر نمی‌رسد و فقط یک صفحه تیره (معمولا سیاه) مشاهده خواهید کرد.
• بنابراین نقش این بخش در کیفیت تصویر، روشنایی، شفافیت و حتی کنتراست تلویزیون کاملا کلیدی است.
• در تلویزیون‌های LED به شکل لامپ های کوچک عمل می‌کنند.
• همچنین فناوری بک لایت در QLED روشنایی بالاتری را فراهم می‌کند.

علائم خرابی بک لایت تلویزیون

قبل از آنکه برای تست بک لایت تلویزیون اقدام کنید، باید با یکی از علائم آن مواجه شده باشید. علائمی که بک لایت درصورت خرابی از خود نشان می‌دهد، موارد زیر هستند:

• عدم نمایش تصاویر و پخش بدون مشکل صدا
• از بین‌ رفتن نصف تصاویر روی صفحه نمایش
• چشمک زدن تصاویر
• نمایش لوگوی برند و سیاهی کامل صفحه
• محو شدن و کم شدن نور پس‌ زمینه
• لرزش نور یا پرش تصویر

آموزش گام‌ به‌ گام تست بک لایت تلویزیون

برای تست بک لایت تلویزیون نیازی نیست به سرعت به تعمیرکار مراجعه کنید، می‌توانید با رعایت برخی از نکات ایمنی، به‌ راحتی در منزل تست‌های اولیه را انجام دهید.

۱. آماده‌سازی تلویزیون و قطع برق

• برای شروع تست بک لایت، ابتدا تلویزیون را خاموش کنید و دوشاخه آن را از پریز بکشید.
• خازن‌ها باید تخلیه شوند؛ پس بعد از آنکه تلویزیون را از برق کشیدید، چند دقیقه صبر کنید تا برق موجود در خازن‌ها هم کاملا تخلیه گردد.
• روی یک سطح نرم و صاف تلویزیون را بخوابانید به‌ نحوی‌ که صفحه تلویزیون به‌ سمت پایین باشد.

۲. بازکردن قاب پشتی تلویزیون

• از پیچ‌ گوشتی مناسب کمک بگیرید و پیچ‌های موجود روی قاب پشتی را باز کنید.
• قاب را با دقت جدا کنید و مراقب باشد که فلت‌ها و کابل‌های داخلی آسیب نبینند.
• در برخی مدل‌ها لازم است پایه یا نگهدارنده دیواری نیز جدا شود. قاب را به‌آرامی بردارید تا به کابل‌های متصل به برد آسیب نرسد.

۳. دسترسی به نوارهای بک لایت

• کابل‌های برد پاور و پنل را به‌ آرامی جدا نمایید.
• اگر نیاز بود، صفحه فلزی محافظ و برد T-Con (تیکان) را هم باز کنید.
• با انجام این اقدامات، نوارهای بک لایت در دسترس شما قرار می‌گیرد.
• توجه داشته باشید که فلت‌ها و کابل‌های تصویر بسیار حساس هستند؛ مراقب باشید آسیبی به آن‌ها وارد نشود.

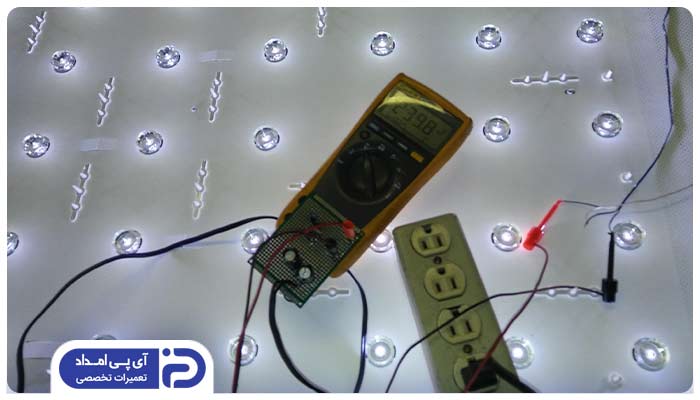

۴. تست بک لایت با مولتی‌متر

• برای بررسی اولیه، می‌توانید از مولتی‌متر (ترجیحا با امکان تست دیود) استفاده کنید.
• مولتی‌متر را روی ولتاژ DC یا دیود قرار دهید.
• پراب قرمز را روی پایه مثبت بگذارید.
• پراب مشکی را روی پایه منفی بک لایت بگذارید.
• اگر بک لایت سالم باشد، نور به‌شکل مختصری دیده می‌شود.
• همچنین ولتاژ بین ۳ تا ۹ ولت روی مولتی‌متر نمایش داده می‌شود.
• در حالت تست دیود، اغلب بک لایت‌های سالم به‌صورت لحظه‌ای نور کمی می‌دهند که نشان‌دهنده سالم بودن آن‌هاست.

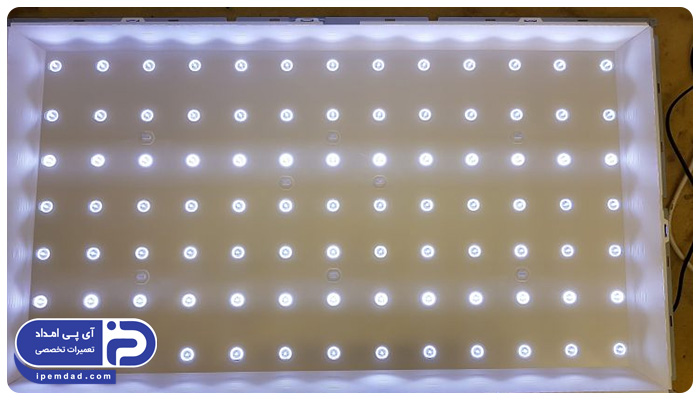

۵. تست بک لایت با منبع تغذیه

• یک روش حرفه‌ای‌تر، استفاده از منبع تغذیه جریان محدود (LED Tester) است.
• این دستگاه‌ها جریان و ولتاژ کنترل‌شده به نوارهای بک لایت اعمال می‌کنند.
• شما می‌توانید ببینید که آیا همه بخش‌های بک لایت به‌درستی روشن می‌شوند یا خیر.
• برای تست بک لایت با منبع تغذیه، ابتدا تستر را روشن‌ کند.
• سر خروجی تستر را به دو سر نوار LED وصل نمایید.
• در صورت سالم بودن بک لایت، نوار روشن خواهد شد.
• اما اگر بک لایت سالم نباشد، تنها بخشی از نوار روشن می‌شود.

نحوه تست بک لایت تلویزیون بدون باز کردن قاب

اگر فکر می‌کنید که قادر به بازکردن قاب پشتی تلویزیون نیستند، می‌توانید از روش‌های زیر که نیازی به بازکردن قاب پشتی تلویزیون ندارند، برای تست بک لایت استفاده کنید.

۱. استفاده از چراغ‌ قوه موبایل

• تلویزیون را در محیطی کاملا تاریک قرار دهید و آن را روشن‌ کنید.
• سپس از فاصله ۵ سانتی‌متری نور چراغ قوه موبایل خود را به نمایشگر تلویزیون بتابانید.
• درصورتی که تصویر نمایش داده شده روی صفحه شبیه به منوی تلویزیون یا لوگوی شبکه بود، تصویر تولید می‌شود.
• اگر پنل تصویر کار کند، معمولا سایه‌ای از تصویر را زیر نور چراغ‌قوه می‌بینید.
• این یعنی بک لایت سوخته اما مدار تصویر سالم است.

۲. تشخیص از روی صدای تلویزیون

• سیاهی مطلق تلویزیون نشانه‌‌ای از خرابی بک لایت است.
• معمولا چنین نشانه‌ای در تلویزیون‌های LCD مشاهده می‌شود.
• در صورتی که بک لایت خراب باشد ولی صدا همچنان پخش شود، برد اصلی و پردازش تصویر سالم هستند و مشکل صرفا در نوردهی است.

۳. بررسی لحظه‌ای لوگوی برند

• نمایش لوگوی برند به‌ شکل لحظه‌ای می‌تواند از نشانه‌های خرابی بک لایت باشد.
• اگر هنگام روشن‌ کردن تلویزیون با ظاهر شدن لوگوی برند و سپس ناپدید شدن آن مواجه شدید، احتمال خرابی بک لایت تلویزیون شما وجود دارد.
• این رفتار نشان می‌دهد که بک لایت در ابتدا سعی کرده روشن شود.
• ولی به‌ دلیل خرابی یکی از نوارهای LED یا مدار درایور، سریع خاموش شده است.

برای تعمیر بک لایت تلویزیون با کجا تماس بگیریم؟

بک لایت نقش مهمی در نمایش تصویر دارد و هرگونه اختلال در آن می‌تواند باعث شود تصویر از بین برود. تست آن با روش‌های ساده (چراغ‌قوه، صدا) یا حرفه‌ای (مولتی‌متر، منبع تغذیه) به شما کمک می‌کند قبل از تعویض قطعات یا مراجعه به تعمیرکار، مشکل را بهتر شناسایی کنید. اگر بک لایت تلویزیون شما دچار مشکل شده و به تعمیر یا تعویض نیاز دارد، می‌توانید از خدمات تعمیرت تلویزیون در آی‌ پی امداد کمک بگیرید. بدین منظور می توانید با شماره‌های 02191003098 و 02158941 تماس بگیرید.
