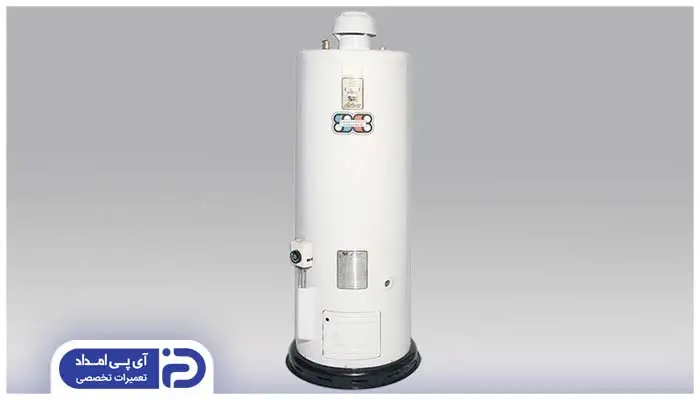

آبگرمکن چگونه کار می کند؟

دیدگاه و تجربیات شما برای ما ارزشمند است!

شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله آبگرمکن چگونه کار می کند؟ به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.

ارسال دیدگاه

همراهان گرامی آی پی امداد گر می خواهید بدانید که آبگرمکن از چه اجزایی تشکیل شده و چگونه کار می کند، این مطلب تخصصی را از دست ندهید. در این مطلب ضمن معرفی اجزا و قطعات آبگرمکن های گازی و برقی، در مورد اینکه آبگرمکن چگونه کار می کند و به چه صورت اقدام به گرم کردن آب می نماید، اطلاعات مفیدی را در اختیارتان می گذاریم.

معرفی قطعات به کار رفته در آبگرمکن

آبگرمکن چگونه کار می کند؟ پیش از اینکه با نحوه کارکرد آبگرمکن آشنا شوید، ابتدا باید قطعات آن را بشناسید. اگر روکش آبگرمکن را بردارید و سیستم داخلی آن را ببینید، قطعا متوجه وجود قطعات ریز و درشت و اجزای متعدد به کار رفته در آن خواهید شد. این قطعات در کنار دیگر فعالیت می کنند تا آب گرم همواره در اختیار کاربر قرار بگیرد. در ادامه با اجزای آبگرمکن و نحوه کار آنها آشنا خواهیم شد.

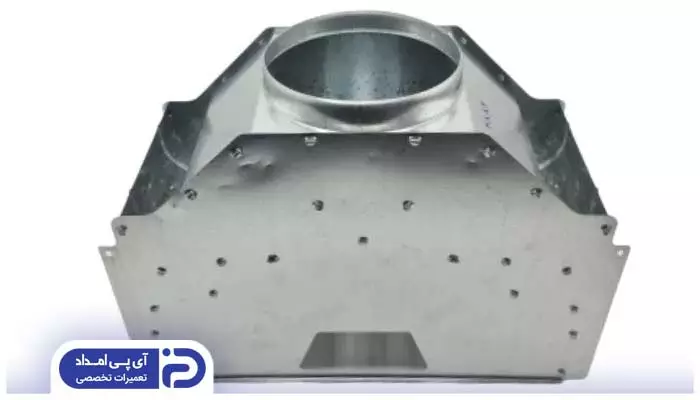

کلاهک تعدیل

• قطعه ای به نام کلاهک تعدیل در آبگرمکن وجود دارد که با هدایت جریان هوا و دوده های حاصل از احتراق به سمت دودکش، راندمان این دستگاه را بالا می برد.
• کلاهک تعدیل با کنترل سرعت مکش، کمک می کند که آبگرمکن روشن بماند.

ترموکوپل آبگرمکن

ترموکوپل قطعه بسیار مهمی در آبگرمکن است که از دو فلز غیر هم جنس ساخته شده که به شکل خاصی بهم متصل شده اند.

• این قطعه هنگام باز شدن آب گرم توسط کاربر، مسیر عبور جریان گاز را باز می کند.
• روش کار ترموکوپل به این صورت است که با گرم شدن محل اتصال دو قطعه فلزی غیر هم جنس، ولتاژی تولید میکند که باعث حرکت سیم پیچ و در نتیجه باز شدن شیر مغناطیسی آبگرمکن میشود.
• باز بودن شیر مغناطیسی فقط در اثر روشن بودن شعله اتفاق می افتد. باز شدن این شیر مسیر عبور جریان گاز را باز می کند.
• با خاموش شدن شعله، جریان برق قطع فنر مجددا به جای خود باز می گردد تا مسیر گاز را ببندد.

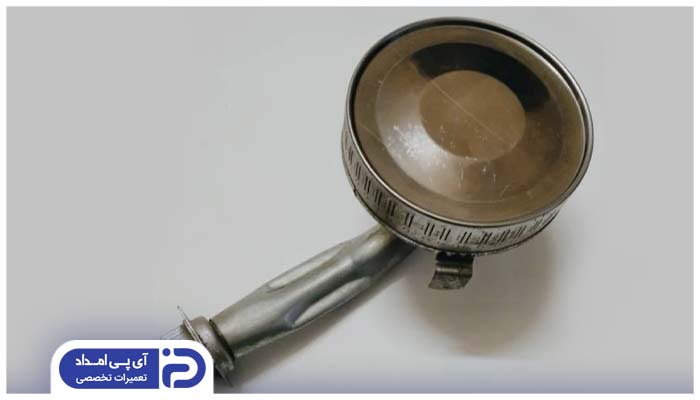

شعله پخش کن

• قطعه ای که گاز را به سمت نازل ها هدایت می کند، شعله پخش کن نام دارد.
• گاز توسط نازل در دهانه پیلوت قرار میگیرد و از دو شاخه شمعک خارج میشود.

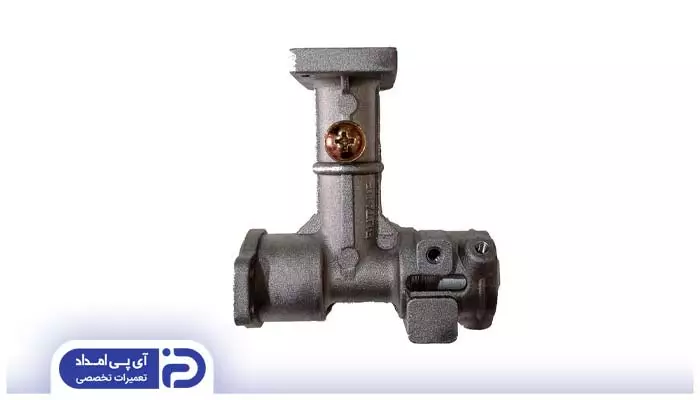

رابط چند راهه آبگرمکن

رابط چند راهه آبگرمکن قطعه ای برای تنظیم جریان گاز است.

• این قطعه از اجزای رگلاتور گاز است که جایگاه آن در سمت رگلاتور آب است.
• گاز وارد شده به آبگرمکن از شیر مغناطیسی و شیر گاز به چند راهه می رسد و با عبور از مجموعه سوپاپ اصلی گاز، به چند راهه مشعل می رسد.

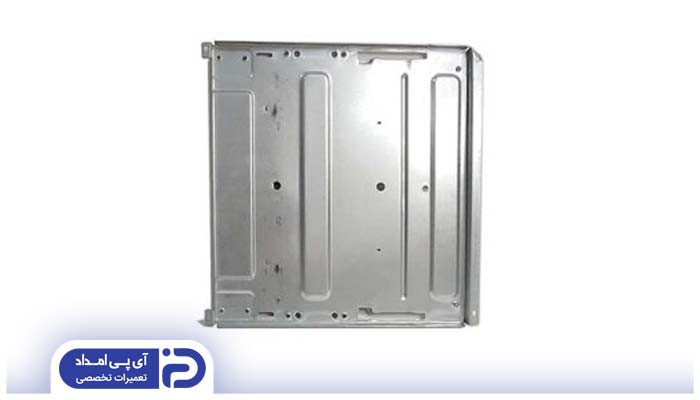

صفحه پشت آبگرمکن

• این قطعه تنها برای نگهداشتن جعبه آبگرمکن و اتصال آن به دیوار قرار داده شده است.

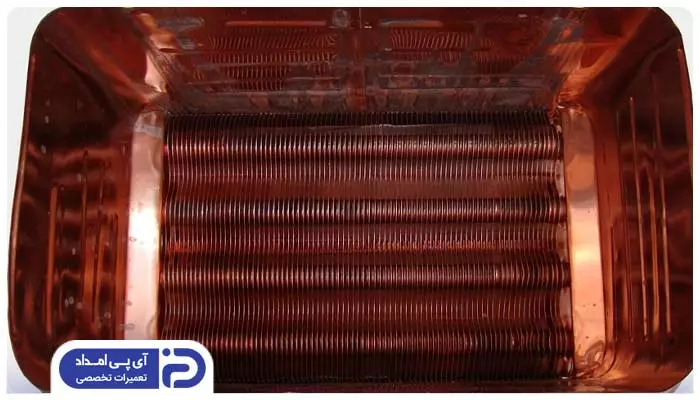

مبدل حرارتی

• مبدل حرارتی یکی از مهم ترین قطعات آبگرمکن است که با داشتن لوله های مسی و پره های حرارتی، تبادل گرما درون دستگاه را بالا می برد.
• افزایش تبادل حرارتی با عبور آب از لوله های و کمک گرفتن از گرمای مشعل انجام میشود.

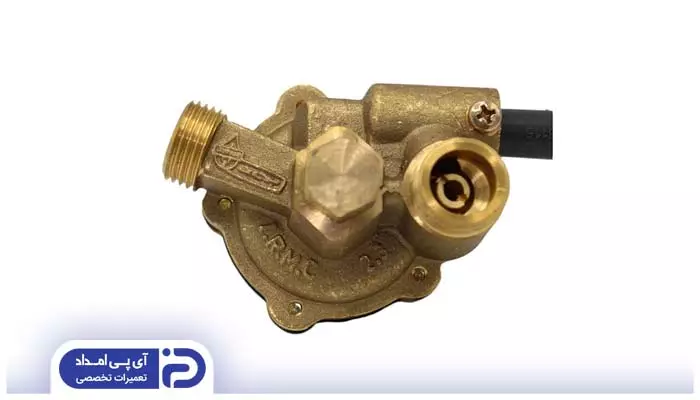

رگلاتور آب

قطعه ای به نام رگلاتور آب در آبگرمکن وجود دارد که نقش آن ثابت نگهداشتن خروج آب و خارج کردن فشار آب است.

• رگلاتور از قطعات کوچکتری مثل شیر احتراق، شیپوره، شیر تنظیم کننده دما، سوپاپ آب، قاب برنجی، مغزی آب بندی، ساق سوپاپ و شیر احتراق تشکیل شده است.

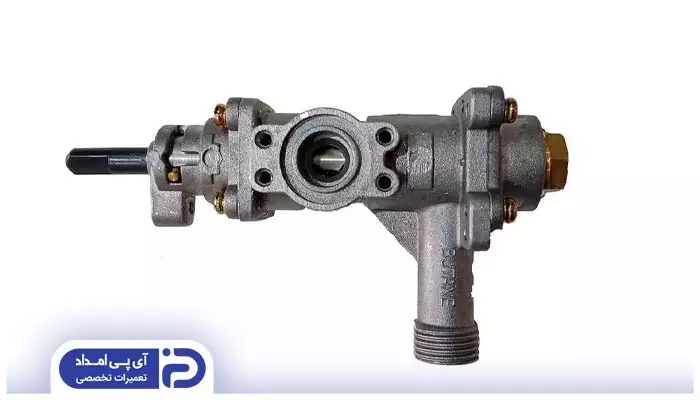

رگلاتور گاز

آبگرمکن چگونه کار می کند؟ قطعه ای که مسئول ورود گاز به آبگرمکن است، رگلاتور گاز آبگرمکن نام دارد.

• این قطعه کوچک که از بدنه، رابط و چند راهه تشکیل شده وظیفه مهم دیگری نیز بر عهده دارد و آن رساندن گاز و تنظیم شعله مشعل و شمعک است و به طور کلی باز کردن مجراهای مختلف گازی را بر عهده دارد.
• اگر مشکلاتی مثل روشن نشدن آبگرمکن به وجود آمد، به احتمال زیاد به دلیل خرابی رگلاتور است.

سوپاپ اصلی گاز

• قطعه ای که سوپاپ گاز نام دارد، مسیر گاز را در زمان باز و بسته کردن آب به رابط چند راهه می بندد.

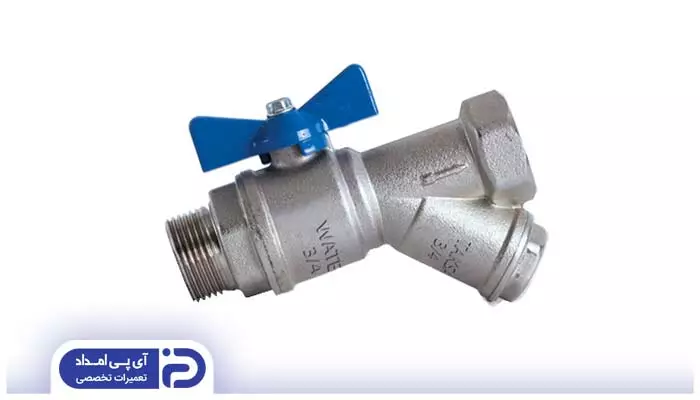

شیر پروانه ای

• شیر پروانه ای قطعه ای برای تنظیم و کنترل میزان گاز ورودی به رگلاتور گاز و رابط چند راهه مشعل است.

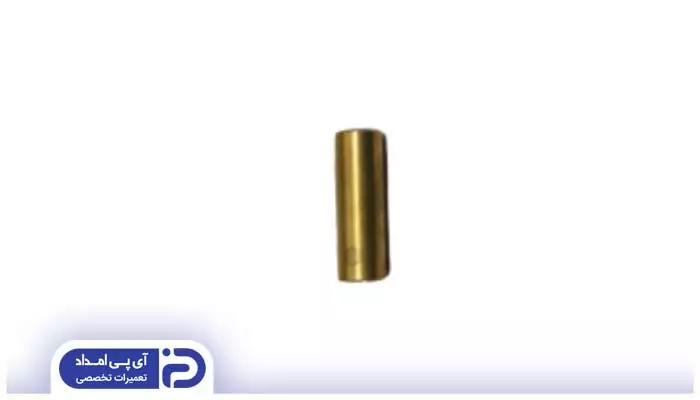

لوله دیافراگم

• لوله دیافراگم اگر چه لوله بسیار کوچکی است که به نظر می رسد نقش مهمی در این سیستم ندارد، اما این قطعه میتواند آبی که پشت دیافراگم جمع شده را پر و خالی کند.
• در واقع این لوله یکی از مسیرهای تخلیه آب پشت دیافراگم است که قسمت بالا و پایین آن را بهم مرتبط می کند.

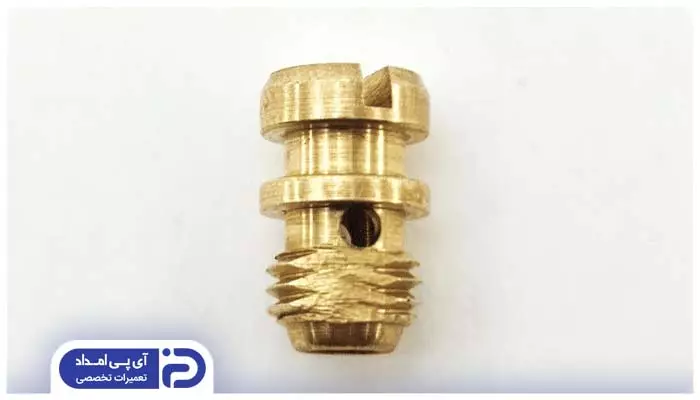

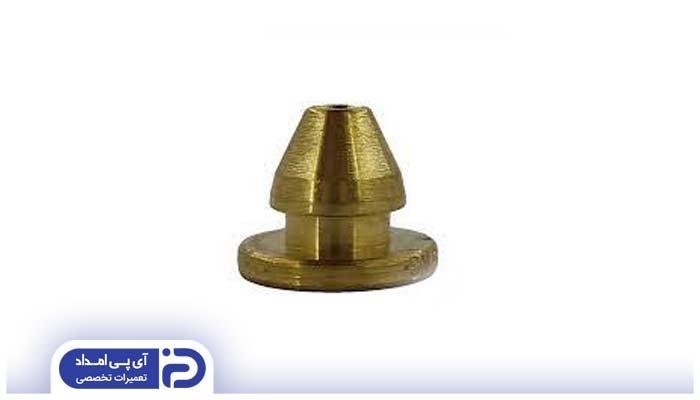

شیپوره آبگرمکن

شیپوره یکی از قطعات مهم در آبگرمکن است که وظیفه تنظیم میزان آبدهی را با توجه به قطر مجرای میانی و با کمک شیر تنظیم دما، انجام می دهد.

• این قطعه به شکلی طراحی شده که قطر مرکزی آن از قطر ابتدا و انتهای آن کمتر است. این طراحی به مکش آب در هنگام باز شدن آب از بالای دیافراگم کمک می کند.
• همچنین دو سوراخ کوچک نیز برای انتقال آن به لوله دیافراگم، روی آن قرار داده شده است.
• از طریق این سوراخ ها، آب بالای دیافراگم به سمت محفظه زیرن دیافراگم مکش شده و وجود این منافذ به ورود آب از لوله به قاب برنجی و شیر احتراق آهسته میشود.

صافی

• صافی آبگرمکن یکی از قطعاتی است که وجود آن برای سلامت رگلاتور آب و سیستم آبگرمکن بسیار مهم است؛ زیرا از ورود همه ناخالصی ها، سنگریزه ها، براده های آهن و … که ممکن است باعث انسداد یا خرابی مجراهای داخلی آبگرمکن شوند، جلوگیری می کند.
• برای فیلتر کامل آب وارد شده آبگرمکن، صافی دقیقا در ورودی رگلاتور آب قرار میگیرد تا کوچکترین ذره ای و هیچ ناخالصی نتواند از آن عبور کند.

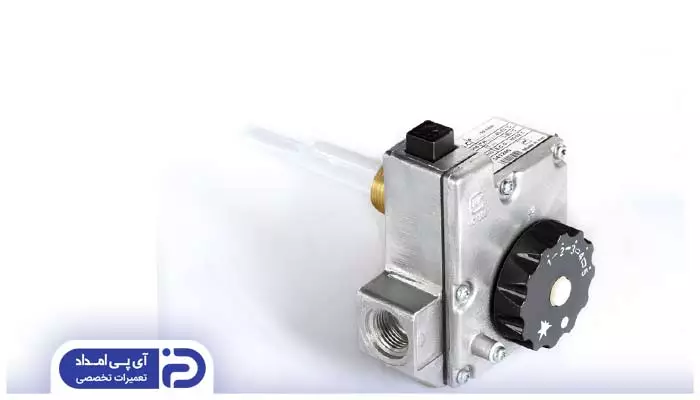

کاربراتور آب و گاز

کاربراتور آب و گاز آبگرمکن جزء قطعاتی هستند که سرویس دوره ای آنها بسیار مهم است.

• این قطعه آب دیافراگم را درون خود جای داده، این قطعه توسط دیافراگم و چند قطعه دیگر با کاربراتور گاز مرتبط میشود تا به محض باز شدن آب توسط کاربر، آبگرمکن به طور خودکار روشن شود.

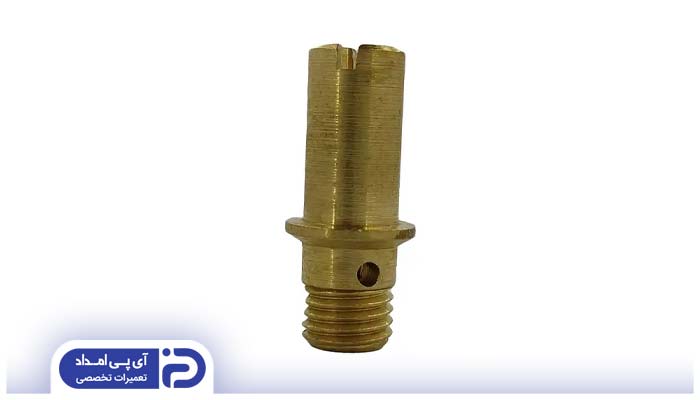

سوپاپ گاز

• این قطعه کوچک نقش مهمی در کنترل جریان گاز به چند راهه مشعل دارد.
• هنگام باز و بسته شدن آب گرم، سوپاپ گاز مسیر عبور گاز را باز و بسته می کند.

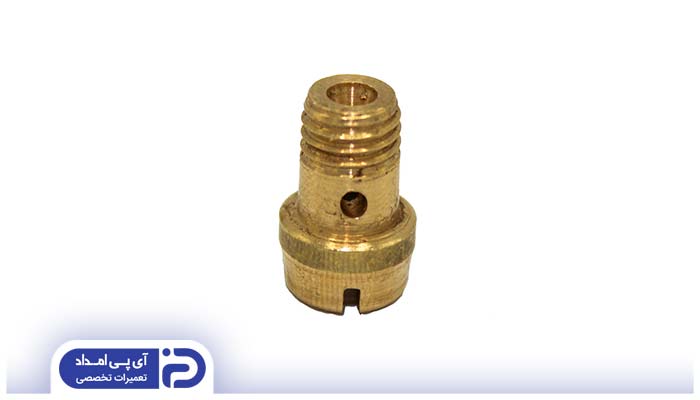

شیر احتراق آهسته

• نام این نوع شیر به خوبی کاربرد آن را توصیف می کند. این شیر در قسمت بالای لوله دیافراگم و روی قاب برنجی قرار دارد و وظیفه آن جلوگیری از انفجاری روشن شدن آبگرمکن است.

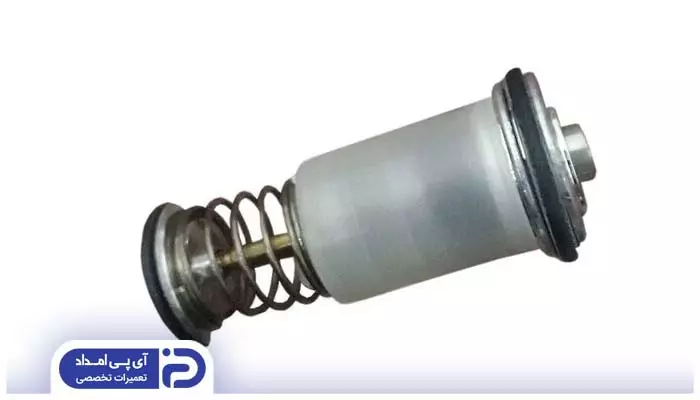

شیر مغناطیسی

• شیر مغناطیسی از جمله قطعاتی در آبگرمکن است که عملکرد صحیح آن باعث حفظ ایمنی دستگاه میشود؛ زیرا هنگام قطع بودن گاز دستگاه، شمعک را خاموش می کند.
• این قطعه مسیر گاز آبگرمکن به مجموعه پیلوت را باز و بسته می کند.

سنسور جوش و دود

قطعه سنسور جوش با توجه به سیستم ساده ای که دارد، جهت هشدار بالا بودن دمای آب آبگرمکن روی قسمت بالایی یا سمت چپ آن تعبیه شده است. سنسور دود که با نام کلید حرارتی کلاهک تعدیل نیز شناخته میشود، نوعی کلید است که افقی است که وجود آن برای حفظ امنیت جان افراد بسیار ضروری است.

• نحوه عملکرد سنسور دود به این صورت است که میتواند مسدود بودن مسیر دودکش را تشخیص دهد.
• در صورتی که دودهای حاصل از احتراق نتوانند از دودکش خارج شوند، آنها را به درون کلاهک تعدیل باز می گرداند تا با حرارتی که دارند، بتوانند ترموستات ایمنی را گرم کنند.
• ترموستات معمولا پس از 30 ثانیه عمل می کند. فعال شدن آن باعث خاموش شدن مشعل میشود تا از ورود گازهای سمی به درون محیط جلوگیری کند و جان افراد ساکن در منزل به خطر نیفتد.

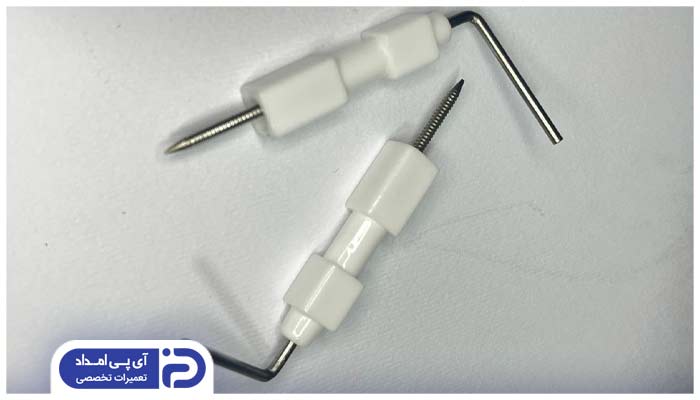

الکترود جرقه زن

بدون شک یکی از قطعات بسیار مهم آبگرمکن که نقش بسزایی در روشن شدن آن دارد، الکترود جرقه زن است.

• این قطعه با ایجاد جرقه کوچک مشعل آبگرمکن را روشن می کند.
• این قطعه از میله ای کوچک برای پرتاب الکترون تشکیل شده که دور آن با نوعی سرامیک پوشیده شده است.

نحوه عملکرد آبگرمکن برای گرم کردن آب در 7 مرحله

آبگرمکن چگونه کار می کند؟ در این بخش قصد داریم نحوه کارکرد دستگاه آبگرمکن جهت گرم کردن آب را به صورت گام به گام برای شما عزیزان توضیح دهیم:

1. به محض اینکه آب گرم توسط کاربر باز میشود، سنسور تشخیص ورود آب به آبگرمکن فعال شده و به صفحه کنترل برای شروع تولید آب گرم دستور می فرستد.
2. صفحه کنترل فعالیت خود را با روشن کردن فن برای مکش هوا به بیرون، شروع می کند.
3. دریچه گاز توسط ترموکوپل باز شده و با جرقه زدن فندک مشعل روشن میشود.
4. مبدل حرارتی، گرمایی که توسط شعله های مشعل ایجاد شده را میگیرد. سپس آن را به آبی که از طریق لوله مبدل وارد شده می دهد تا به میزان خواسته شده گرم شود.
5. دریچه اختلاط، دمای آب داغی که از مبدل خارج شده را با کمک سنسور دما تنظیم می کند.
6. سنسور دما هر لحظه دمای آب را کنترل می کند. در صورتی که آب بیش از حد داغ شود، متناسب با آن شیر مخلوط کن، پانل شیر گاز و شیر تنظیم جریان را تعدیل می کند.
7. دودکش آبگرمکن که باید به درستی نصب شود، دودهای حاصل از احتراق گاز را به خارج از محیط منتقل می کند.
