میکروسوئیچ ماشین ظرفشویی

میکروسوئیچ ماشین ظرفشویی یکی از بخش های ساده اما بسیار پراهمیت در ظرفشویی است که در صورت خراب شدن باعث اختلال در عملکرد ماشین ظرفشویی می شود. به همین علت خراب شدن میکروسوئیچ در ظرفشویی از اهمیت بالایی برخوردار است. در بسیار از مواقع سهل انگاری مصرف کنندگان و یا پایین بودن کیفیت دستگاه موجب خراب شدن این قطعه بسیار مهم می شود. در این مقاله از آی‌پی امداد به بررسی، عواملی که باعث خراب شدن میکروسوئیچ می شوند، نشانه های خرابی در ظرفشویی، نحوه عملکرد و روش های تعمیر یا تعویض این قطعه می پردازیم.

کاربران گرامی، در صورت وجود هرگونه پرسش در مورد میکروسوئیچ ظرفشویی می توانید در انتهای صفحه (قسمت دیدگاه) با دیگر کاربران و تعمیرکاران مرکز تعمیرات لوازم خانگی آی پی امداد به پرسش و پاسخ بپردازید.

خلاصه عیب یابی مشکلات میکروسوئیچ ماشین ظرفشویی

کاربران گرامی آی‌پی امداد برای اینکه وقت کمتری از شما گرفته شود، در این بخش به خلاصه عیب یابی مشکلات میکروسوئیچ ماشین ظرفشویی میپردازیم.

میکروسوئیچ ظرفشویی چیست و چگونه عمل میکند؟	میکروسوئیچ درب ماشین ظرفشویی یک مکانیسم روشن / خاموش ساده است که در هنگام کارکرد ظرفشویی، از باز و بسته شدن درب جلوگیری میکند. میکروسوئیچ درب برای امنیت شستشو در ظرفشویی طراحی شده است. اگر میکروسوئیچ درب به برد الکترونیکی اطلاع بسته نبودن درب را ندهد، ماشین ظرفشویی شروع به کار نمیکند.
علت خرابی میکروسوئیچ ظرفشویی چیست؟	محکم بستن درب ماشین ظرفشویی نوسان برق ریختن آب روی میکروسوئیج
نشانه های خرابی میکروسوئیچ ماشین ظرفشویی چیست؟	ماشین ظرفشویی روشن میشود، اما فرایند شستشو انجام نمیشود.
آیا میکروسوئیچ ظرفشویی قابل تعمیر است؟	میکروسوئیچ درب ماشین ظرفشویی قابل تعمیر نیست و باید تعویض شود. برای تست میکروسوئیچ ظرفشویی از اهم متر استفاده نمایید.

میکروسوئیچ ماشین ظرفشویی چیست؟

میکروسوئیچ قطعه ای است در برخی از دستگاه های الکتریکی مانند ظرفشویی که موجب شروع به کار کردن سریع ظرفشویی و بسته شدن کامل درب آن می شود. در واقع میکروسوئیچ کلید کوچک نسبتاً حساسی است که با فشار بسیار ملایم در ظرفشویی فعال می شود. علت اصلی حرکت کنتاکت ها در ظرفشویی میکروسوئیچ ها هستند که در اثر حرکت موجب راه اندازی دستگاه می شوند.

اما مهم ترین وظیفه میکروسوئیچ ماشین ظرفشویی چیست؟

• مهم ترین وظیفه میکروسوئیچ ظرفشویی این است که تا زمان بسته نشدن کامل درب دستگاه، به آن اجازه روشن شدن نمی دهد.
• در واقع ایمنی بالایی را برای این دستگاه فراهم می کند.

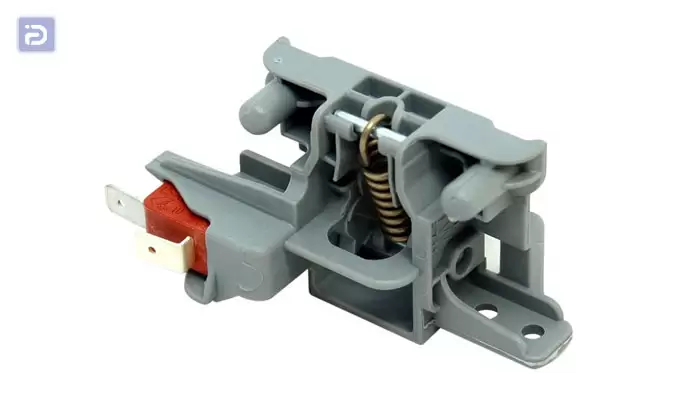

سوئیچ درب یک مکانیسم روشن/خاموش ساده است که از کارکرد ماشین ظرفشویی هنگام باز بودن درب جلوگیری می کند. طول کلیدهای درب ماشین ظرفشویی تنها یک اینچ است. رنگ اکثر آنها مشکی است و همگی دارای شاخک های فلزی به نام ترمینال هستند که از بدنه سوئیچ خارج می شوند.

انواع میکروسوئیچ ظرفشویی:

• آمپر بالا: در ظرفشویی هایی که ولتاژ بیشتری میخواد و در آخر فرایند شستشو درب اتومات باز نمیشود از آمپر بالا استفاده میکنند.
• آمپر پایین: ولتاژ کمتری میخواهد و درب در آخر شستشو اتومات باز میشود.

بعضی از ظرفشویی ها دو تا میکروسوئیچ دارند. یکی وصله و دیگری قطعه. زمانیکه درب را میبندید یکی در مدار می آید و موقع باز کردن هم یکی دیگه داخل مدار می آید.

3 المان در میکروسوئیچ ماشین ظرفشویی:

• میکروسوئیچ قطع: دو تا پایه داررد. وقتیکه شاسی را فشار میدهید وصل میشود. دوباره وقتیکه درب را باز میکنید قطع میشود.
• میکروسوئیچ وصل: دو تا پایه دارد و در سنسور کف ظرفشویی استفاده میشود. وقتیکه آب کف ظرفشویی میریزد، سوئیچ وصل میشود و سیستم شستشو قطع میشه.
• میکروسوئیچ قطع و وصل: 3 تا پایه دارد. هم قطعه هم وصله. بستگی داره از چه پایه هایی استفاده کنید.

میکروسوئیچ چه تاثیری در امنیت ماشین ظرفشویی دارد؟

میکروسوئیچ ماشین ظرفشویی از مهمترین قطعاتی است که امنیت کاملی را برای ظرفشویی فراهم می کند. در واقع میکروسوئیچ ظرفشویی با اجازه ندادن به دستگاه ظرفشویی برای روشن شدن قبل از بسته شدن کامل درب، ایمنی لازم را برای فرد و دستگاه فراهم می کند. همچنین نقش میکروسوئیچ این است ‌که از باز شدن در ظرفشویی حین کار یا روشن بودن جلوگیری می کند. بنابراین درب دستگاه در هنگام کار باز نخواهد شد.

خراب شدن میکروسوئیچ ماشین ظرفشویی با چه نشانه هایی همراه است؟

خراب شدن میکروسوئیچ با نشانه ها و علائم متفاوتی همراه است. دلایل متعددی ممکن است به مرور زمان یا به طور ناگهانی باعث خراب شدن این قطعه شده و سلامت ماشین ظرفشویی را به خطر بی اندازند. اگر ظرفشویی شما به هر علت خراب شده است، در ابتدا باید به تشخیص علت خرابی و نشانه های نشانی از آن بپردازید. اگر میکروسوئیچ ماشین ظرفشویی خراب شده است، ممکن است با چند مورد از نشانه های زیر همراه باشد.

نشانه خراب شدن میکروسوئیچ ظرفشویی عبارت است از:

• ماشین ظرفشویی روشن میشود، اما شروع به کار نمیکند.

نحوه تست میکروسوئیچ درب ماشین ظرفشویی

قبل از تست سوئیچ درب ظرفشویی، دوشاخه داخل وان ظرفشویی خود را بررسی کنید. با بسته شدن درب، این سنسور با سوئیچ تماس پیدا کرده و آن را فعال می کند. شاید دوشاخه داخل ماشین ظرفشویی شما از بین رفته یا آسیب دیده باشد که باعث فعال نشدن سوئیچ درب میشود.

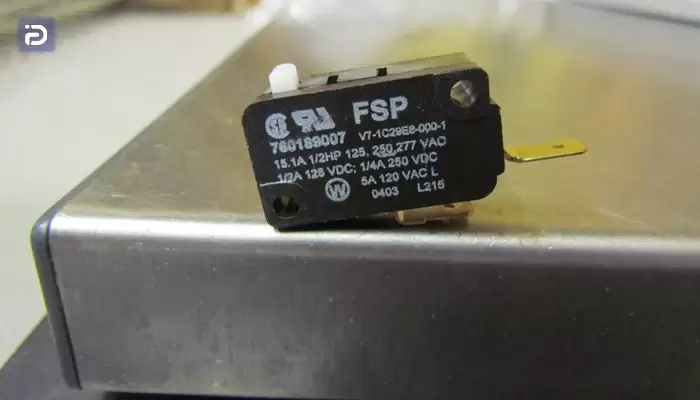

برخی از کلیدهای درب تنها دو شاخک فلزی از بدنه بیرون زده اند، در حالی که برخی دیگر دارای سه شاخک هستند. آنهایی که سه ترمینال دارند یک ترمینال مشترک (COM)، یک ترمینال معمولی بسته (N.C.) و یک پایانه باز (N.O.) دارند. روی کلیدی که فقط دو ترمینال دارد، یک ترمینال مشترک و یک ترمینال معمولی باز یا یک ترمینال مشترک و یک ترمینال معمولی بسته وجود خواهد داشت. ما به شما خواهیم گفت که چگونه سوئیچ درب را با سه اتصال تست کنید. اگر سوئیچ درب شما فقط دو اتصال دارد، می توانید بخشی از این آزمایش را که اعمال نمی شود صرف نظر کنید.

آموزش تست سوئیچ درب ظرفشویی

• سوئیچ درب ظرفشویی، پشت پنل است و با مجموعه قفل درب ادغام میشود.
• سیم های متصل به سوئیچ را خارج کنید.
• از اهم متر برای تست سوئیچ درب ظرفشویی استفاده کنید.
• با تنظیم اهم متر خود برای اندازه گیری مقاومت در مقیاس Rx1 شروع کنید.
• اهم متر خود را به ترمینال COM و دیگری را به N.O  متصل نمایید و تا زمانی که سوزن روی ترازو “0” را نشان دهد، صفر کنید.
• اهم متر باید بی نهایت را نشان دهد، یعنی مدار باز است و پیوستگی وجود ندارد.
• بدون حرکت دادن سیم های اهم متر، ماشه را فشار دهید تا صدای “کلیک” بشنوید.
• با “کلیک” ماشه، اهم متر باید مقدار مقاومت صفر اهم تولید کند. این بدان معناست که مدار بسته است و تداوم وجود دارد.
• سیم کنتور را که با ترمینال COM تماس می گیرد در جای خود نگه دارید، اما سیم کنتور دیگر را از N.O حرکت دهید. ترمینال به ترمینال N.C. هنگامی که محرک سوئیچ را به داخل فشار می دهید، باید خوانش بی نهایت را دریافت کنید.
• هنگامی که ماشه آزاد می شود، باید مقدار مقاومت صفر اهم را دریافت کنید.
• اکنون اهم متر خود را روی بالاترین مقیاس مقاومت قرار دهید و یک سر دیگر آن را روی N.O لمس کنید.
• ترمینال دیگر و کنتور به ترمینال N.C منتهی می شود. مقدار مقاومت بین این دو باید بی نهایت باشد.
• در نهایت مقدار مقاومت را از ترمینال N.C و N.O بگیرید.
• اهم متر شما باید بی نهایت را نشان دهد.
• اگر غیر از توضیحات بالا برای شما اتفاق افتاد، نشان دهنده معیوب بودن سوئیچ درب است که باید تعویض شود.

تعویض میکروسوئیچ ماشین ظرفشویی چگونه انجام می شود؟

همانطور که در مطالب بالا به آن پرداختیم، عوامل متعددی ممکن است به صورت ناگهانی یا به مرور زمان باعث خرابی میکروسوئیچ ظرفشویی شوند. با همه این اوصاف بعد از تشخیص علت خراب شدن میکروسوئیچ شما باید با توجه به علت خرابی، به تعمیر یا تعویض میکروسوئیچ ماشین ظرفشویی بپردازید. همانطور که می دانید خراب شدن میکروسوئیچ ظرفشویی باعث اختلال در عملکرد باز و بسته درب ظرفشویی می شود. بنابراین اگر درب ظرفشویی قفل شده و باز نمی شود و یا به درستی بسته نمی شود، ممکن است علت آن خراب شدن میکروسوئیچ ظرفشویی باشد. برای این کار در باید میکروسوئیچ ظرفشویی را تعویض یا در صورت نیاز تعمیر کنید.

بهتر است قبل از تعویض و تعمیر میکروسوئیچ ظرفشویی، به بررسی لولای درب، زبانه درب، قفل درب و سایر عواملی که ممکن است باعث قفل یا باز شدن درب ظرفشویی می شوند، بپردازید. اگر تمام این قطعات سالم بودند، برای تعمیر و تعویض میکروسوئیچ اقدام کنید.

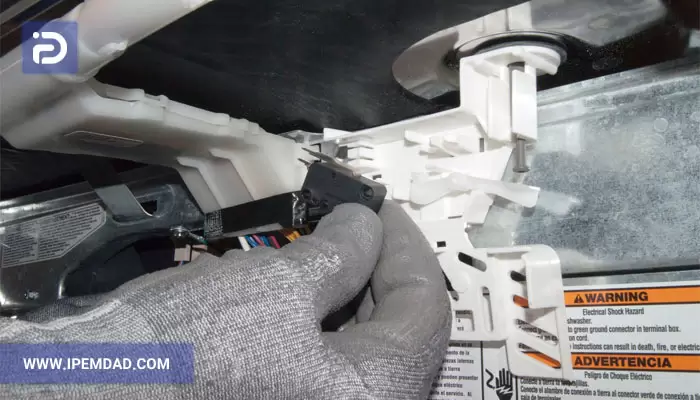

• برای تعویض میکروسوئیچ درب، پریز دستگاه را از برق بکشید و ظروف را از ظرفشویی خارج کنید.
• در اکثر مواقع محل میکروسوئیچ ظرفشویی در پشت ظرفشویی است.
• ابتدا آن را جدا کنید و به بررسی سیم ها و قطعات میکروسوئیچ بپردازید.
• هرگونه سوختگی و تغییر شکل در سیم ها ممکن است نشان دهنده خراب شدن میکروسوئیچ باشد.
• برای تشخیص خراب بودن میکروسوئیچ ظرفشویی و تعمیر کردن آن می توان از مولتی متر استفاده کرد.

آیا میکروسوئیچ درب ماشین ظرفشویی قابل تعمیر میباشد؟

میکروسوئیچ ماشین ظرفشویی نوعی کلید حساس است که با فشار کم به درب دستگاه راحتی فعال می گردد. این میکروسوئیچ وظیفه دارد تا زمانی که درب دستگاه به صورت کامل بسته نشود، به ظرفشویی شروع اجازه کار را صادر نکند. در برخی مواقع ممکن است این قطعه دچار خرابی شود که در این شرایط نمی تواند وظیفه خود را به درستی انجام دهد و باید تعمیر شود.

• برای تعمیر میکروسوئیچ درب ماشین ظرفشویی ابتدا باید درب دستگاه را باز نمایید تا بتوانید دسترسی لازم را به این قطعه پیدا کنید.
• معمولا در کنار در دستگاه یک اهرم خلاص کننده به صورت دستی تعبیه شده است که محل قرارگیری این اهرم ممکن است در کنار فیلتر تخلیه یا زیر قفل درب باشد.
• پس از باز کردن درب دستگاه و تخلیه محتویات درون آن، می توانید میکروسوئیچ و سایر اجزای آن را از نظر اتصال صحیح و سالم بودن بررسی نموده و در صورت نیاز آن را تعویض کنید.
• میکروسوئیچ درب ظرفشویی قابل تعویض است.

عیب یابی مشکلات میکروسوئیچ درب ظرفشویی با تعمیرکار آی پی امداد

یکی از رایج ترین مشکلاتی که ممکن است برای ماشین ظرفشویی ایجاد شود، خرابی میکروسوئیچ درب آن است. میکروسوئیچ یکی از قطعات ایمنی این دستگاه به شمار می رود که از باز شدن درب ظرفشویی به هنگام کار جلوگیری می نماید. از این رو اگر این میکروسوئیچ کار نکند، درب دستگاه به درستی بسته نشده و مانع از شروع فرآیند شستشوی ظروف در ماشین ظرفشویی نیز خواهد شد. از این رو یکی از مهمترین اقدامات به هنگام خرابی این قطعه، عیب یابی میکروسوئیچ درب ظرفشویی است که در ادامه توسط تعمیرکار متخصص آی پی امداد بیان شده است:

• خرابی میکروسوئیچ درب ماشین ظرفشویی دارای نشانه ها و علائمی است که کاربر به کمک آن ها متوجه مشکل دستگاه خواهد شد.
• با مشاهده این علائم باید در سریع ترین زمان برای عیب یابی و رفع ایراد میکروسوئیچ اقدام کنید تا از بروز سایر مشکلات در دستگاه جلوگیری گردد.
• دقت داشته باشید که هرگونه نقص در عملکرد میکروسوئیچ درب دستگاه مانند شکستگی، خرابی، شل شدگی و … می تواند ماشین ظرفشویی را برای شما کاملا بی فایده نماید.
• از جمله علائم خرابی میکروسوئیچ می توان به قفل شدن درب ماشین ظرفشویی پس از پایان عملیات شستشو، نشت آب از دستگاه، مشاهده ارور بر روی صفحه نمایش ظرفشویی و .. اشاره نمود.
• در صورت مواجهه با هریک از این مشکلات می توانید اقدام به باز کردن درب و بررسی میکروسوئیچ به صورت دقیق نموده و در صورت نیاز آن را تعمیر یا تعویض کنید.

نتیجه گیری از میکروسوئیچ ماشین ظرفشویی

در این مطلب به بررسی کلیه مطالب مرتبط با تعویض و تعمیر میکروسوئیچ ماشین ظرفشویی پرداختیم. این قطعه نسبتاً ساده به دلایل متعددی ممکن است خراب شود و تنها در صورتی می توان برای رفع مشکل یا تعمیر میکروسوئیچ ظرفشویی اقدام کرد که علت اصلی آن به طور قطعی تشخیص داده شود. در صورتی که علت خراب شدن میکروسوئیچ ظرفشویی را تشخیص داده اید، می توانید در صورت دانش مهارت و تجربه، تعویض و تعمیر میکروسوئیچ ظرفشویی را انجام دهید.

با این حال اگر توانایی و تجربه کافی از تعویض و تعمیر میکروسوئیچ ظرفشویی را ندارید، توصیه می شود حتما از یک تکنسین ماهر و با تجربه برای تعمیر ظرفشویی کمک بگیرید. آی پی امداد یکی از شرکت های موفق و با تجربه در حوزه تعمیرات است که تعمیر انواع ظرفشویی بوش، ال جی، سامسونگ و … را با صورت تخصصی انجام می دهد. شما می توانید برای دریافت خدمات بیشتر از این مجموعه با شماره 02158941 تماس گرفته و درخواست خود را برای تعمیر میکروسوئیچ ظرفشویی ثبت کنید.
