آشنایی با روش شارژ گاز وزنی کولر گازی
شارژ گاز وزنی کولر گازی که به آن شارژ گاز با ترازو نیز گفته میشود، یکی از دقیقترین و استانداردترین روشهای شارژ مبرد در سیستمهای سرمایشی و تهویه مطبوع است. در این روش مقدار گاز که باید به مدار دستگاه تزریق شود، به طور دقیق براساس وزن مشخص میگردد. این مقدار معمولا در برچسب مشخصات دستگاه یا دفترچه راهنمای کولر گازی توسط شرکت سازنده اعلام شده است.
چرا روش وزنی اهمیت دارد؟
- تزریق مبرد بیش از حد مجاز یا کمتر از مقدار موردنیاز میتواند باعث مشکلات متعددی مثل افت سرمایش، افزایش فشار کمپرسور، بالا رفتن مصرف برق، و حتی آسیب دیدن قطعات اصلی سیستم شود.
- به همین دلیل روش شارژ وزنی، بهترین راه برای اطمینان از شارژ صحیح و مطابق استاندارد دستگاه است.

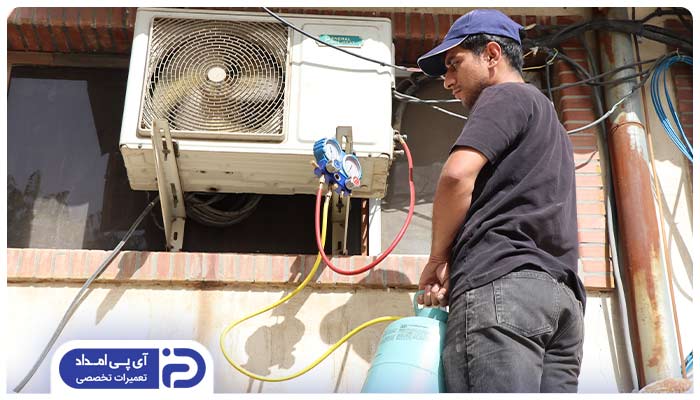

مزایای شارژ گاز کولر گازی با ترازو
شارژ گاز کولر گازی به روش وزنی (با ترازو) یکی از دقیقترین و حرفهایترین شیوههای شارژ مبرد در سیستمهای تهویه مطبوع محسوب میشود. این روش به دلیل انطباق کامل با استانداردهای کارخانهای، مزایای متعددی دارد که در ادامه به مهمترین آنها اشاره میشود:
1. دقت بالا در مقدار شارژ
- با استفاده از ترازو، دقیقا به همان میزان گازی که تولیدکننده برای عملکرد بهینه دستگاه تعیین کرده، تزریق میشود.
- این دقت بالا باعث میشود کولر گازی بهطور کامل و صحیح در چرخه تبرید کار کند.
2. افزایش بازدهی و سرمایش مطلوب
- زمانی که مقدار گاز مبرد در حد استاندارد باشد، کولر گازی میتواند حداکثر ظرفیت سرمایش خود را ارائه دهد.
- این موضوع مستقیما به بهبود عملکرد، خنککنندگی سریعتر و ثابتتر منجر میشود.
3. کاهش مصرف برق و هزینههای انرژی
- کم یا زیاد بودن گاز در مدار تبرید، باعث فشار مضاعف به کمپرسور و سایر اجزا میشود.
- در نتیجه مصرف برق افزایش مییابد. شارژ گاز با ترازو از این مشکل جلوگیری کرده و باعث کاهش محسوس هزینههای برق میشود.
4. محافظت از کمپرسور و افزایش طول عمر دستگاه
- تزریق بیش از حد یا کمتر از میزان مورد نیاز مبرد، میتواند باعث برگشت مایع به کمپرسور یا کارکرد در فشارهای غیرمجاز شود.
- این موضوع استهلاک قطعات را بالا میبرد. شارژ گاز وزنی بهطور مستقیم از این مشکلات پیشگیری میکند.
5. عدم نیاز به روشهای تخمینی (آمپر یا فشار)
- در روش شارژ با ترازو دیگر نیازی به تنظیمات تقریبی براساس فشار یا آمپر نیست.
- زیرا مقدار مبرد بهطور مطلق و دقیق کنترل میشود. این موضوع کار را تخصصیتر و ایمنتر میکند.

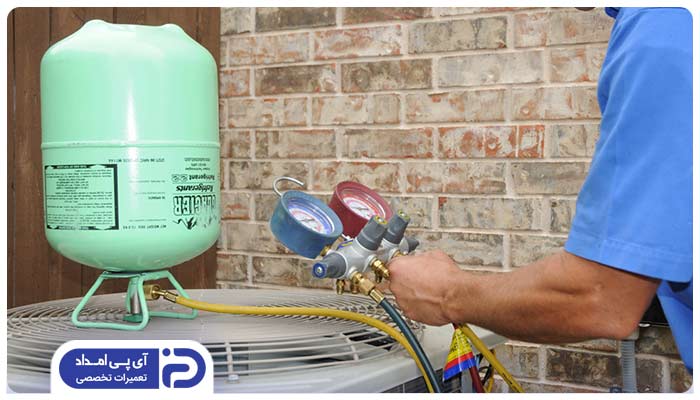

تجهیزات لازم برای شارژ گاز وزنی
برای اجرای دقیق و ایمن شارژ گاز کولر گازی به روش وزنی (با ترازو)، به مجموعهای از ابزارها و تجهیزات تخصصی نیاز است که هر یک نقش مهمی در صحت انجام این فرآیند دارند. این تجهیزات عبارتند از:
1. ترازو دیجیتال مخصوص شارژ مبرد
- اصلیترین ابزار در این روش، ترازوی دیجیتال شارژ گاز است.
- این ترازو برای وزن کشی کپسولهای مبرد طراحی شده و میتواند تغییرات وزن را با دقت بسیار بالا (معمولاً در حد ±۵ گرم) نشان دهد تا دقیقا به میزان درجشده در مشخصات کولر، گاز به مدار تزریق شود.
2. کپسول مبرد (گاز فریون)
- مبرد مناسب دستگاه (مثلا R22، R410A یا R32) که باید مطابق با برچسب مشخصات کولر گازی انتخاب شود.
- استفاده از نوع صحیح گاز برای حفظ کارکرد استاندارد دستگاه حیاتی است.
3. گیج مانیفولد
- این مجموعه شامل دو یا سه شیر (برای فشار بالا و پایین) و شیلنگهای مخصوص است که امکان کنترل فشار در حین شارژ گاز، و همچنین تخلیه یا وکیوم سیستم را فراهم میکند.
4. پمپ وکیوم
- برای تخلیه کامل هوای داخل مدار و خارج کردن رطوبت پیش از شارژ گاز به کار میرود.
- این مرحله از مهمترین پیشنیازهای هر عملیات شارژ گاز اصولی است.
5. شیلنگها و کوپلینگهای اتصال
- جهت متصل کردن گیج مانیفولد به شیر سرویس دستگاه و همچنین اتصال کپسول مبرد و پمپ وکیوم

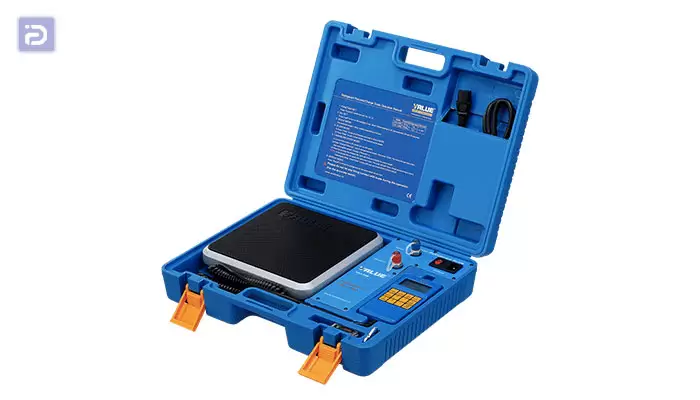

بررسی ترازوی مناسب شارژ گاز کولر گازی
ترازو شارژ گاز کولر گازی یکی از مهمترین ابزارهای تخصصی در عملیات سرویس و شارژ مبرد به روش وزنی است. انتخاب یک ترازوی مناسب، نقش بسیار مهمی در دقت تزریق مبرد و در نتیجه عملکرد بهینه و عمر طولانی سیستم تهویه مطبوع ایفا میکند. ویژگیهای ترازوی مناسب شارژ گاز کولر گازی:
1. دقت بالا:
- یک ترازو استاندارد شارژ مبرد باید حداقل دقت ±۵ گرم داشته باشد.
- این دقت باعث میشود مقدار گاز دقیقا مطابق مشخصات درجشده در پلاک کولر گازی شارژ شود.
2. ظرفیت مناسب:
- ظرفیت ترازو باید متناسب با وزن کپسولهای مبرد مورد استفاده باشد.
- معمولا ترازوهای شارژ گاز ظرفیت 50 کیلوگرم دارند که برای اکثر سرویسهای کولر گازی کاملا کافی است.
3. نمایشگر دیجیتال خوانا:
- وجود نمایشگر LCD یا LED با وضوح بالا، که وزن را به صورت لحظهای و دقیق نشان دهد، اهمیت زیادی دارد.
- برخی مدلها امکان انتخاب واحدهای مختلف (کیلوگرم، پوند، اونس) را نیز فراهم میکنند.
4. قابلیت قطع خودکار و آلارم:
- برای صرفهجویی در مصرف باتری و همچنین جلوگیری از خطا، وجود تایمر قطع خودکار و آلارم شارژ تکمیل (برای جلوگیری از تزریق بیشازحد) از مزایای مهم محسوب میشود.
5. کیفیت ساخت و پایداری:
- صفحه قرارگیری کپسول باید از مواد ضد لغزش ساخته شده باشد و بدنه ترازو مقاومت خوبی در برابر ضربه و شرایط محیطی (رطوبت، گرد و غبار) داشته باشد.
6. امکان کارکرد با انواع کپسولها:
- یک ترازوی خوب باید قابلیت نگهداری و تحمل وزن انواع کپسولهای مبرد (از کوچک تا بزرگ) را به طور پایدار داشته باشد.
آموزش مراحل شارژ گاز کولر گازی با ترازو
شارژ گاز کولر گازی به روش وزنی (با ترازو) دقیقترین، ایمنترین و توصیهشدهترین روش شارژ مبرد است که باعث افزایش راندمان، کاهش مصرف برق و طول عمر بیشتر کمپرسور میشود. در ادامه به صورت گام به گام به بررسی آموزش کار با ترازوی شارژ گاز پرداخته ایم:
1. وکیوم و آمادهسازی ترازو
- وضعیت ظاهری لولهها، اتصالات و عایقها را بازدید کنید تا ترک، خوردگی یا لهیدگی نداشته باشند.
- با استفاده از گیج مانیفولد و محلول نشتیاب (یا کف صابون) نشتی در شیر سرویسها و مسیر لولهها را بررسی کنید.
- در صورت وجود نشتی، ابتدا آن را برطرف و سپس اقدام به وکیوم و شارژ کنید.
- شیلنگ آبی گیج مانیفولد را به پمپ وکیوم و شیلنگ زرد را به شیر سرویس فشار پایین کولر گازی وصل کنید.
- شیر آبی روی مانیفولد را باز کرده و پمپ وکیوم را روشن کنید. اجازه دهید تا فشار به حدود 500 میکرون (معمولا زیر 30 inHg خلأ) برسد.
- بسته به حجم دستگاه، معمولا بین 15 تا 30 دقیقه وکیوم انجام میشود تا تمام هوا و رطوبت از سیستم خارج شود.
- پمپ را خاموش کرده و چند دقیقه صبر کنید. در صورت ثابت ماندن فشار خلأ، یعنی سیستم نشتی ندارد.
- کپسول مبرد (مطابق نوع گاز درجشده در پلاک کولر، مثلاً R410A) را روی ترازو دیجیتال قرار دهید و وزن را صفر (Tare) کنید.
- شیلنگ زرد گیج مانیفولد به شیر خروجی کپسول متصل شود. مطمئن شوید شیر کپسول بسته است.
- کمی شیر کپسول را باز کرده تا هوای موجود در شیلنگ خارج و مقداری مبرد تخلیه شود، سپس سریعا شیر را ببندید.
2. شارژ گاز به روش وزنی
- شیر آبی (کمفشار) روی مانیفولد را باز کرده و آماده شارژ شوید.
- شیر کپسول مبرد را به آرامی باز کنید تا گاز شروع به ورود به مدار کند.
- به ترازو نگاه کنید و اجازه دهید گاز به تدریج وارد مدار شود تا به مقدار مورد نیاز (مطابق پلاک کولر گازی) برسد.
- مثلا اگر روی کولر درج شده “Charge: 1.25 kg”، دقیقا تا همین وزن گاز شارژ کنید.
- پس از رسیدن به وزن مطلوب، ابتدا شیر کپسول، سپس شیر مانیفولد را ببندید.
- شیلنگها و گیجها را به آرامی از شیر سرویس جدا کنید.
- کولر گازی را روشن کنید و در حالت سرمایش (Cool) قرار دهید.
- با استفاده از آمپرمتر و دماسنج، عملکرد دستگاه (آمپر کمپرسور و دمای دمش) را کنترل کنید تا در محدوده نرمال باشد.
- مجددا محل اتصالات را با کف صابون بررسی کنید تا از عدم وجود نشتی مطمئن شوید.
نکات ایمنی هنگام شارژ گاز کولرگازی با ترازو
عملیات شارژ گاز کولر گازی (به ویژه به روش وزنی) مستقیما با مبردهایی سروکار دارد که دارای فشار بالا، خاصیت خفهکنندگی و خطر سرمازدگی موضعی هستند. همچنین این فرآیند در صورت سهل انگاری میتواند آسیبهای جدی به تکنسین یا مصرفکننده وارد کند. بنابراین رعایت نکات ایمنی زیر الزامی است:
- حتما از عینک ایمنی مخصوص گاز مبرد برای جلوگیری از پاشش به چشم استفاده کنید.
- پوشیدن دستکش مقاوم در برابر سرما و مواد شیمیایی برای محافظت از پوست در برابر سرمازدگی یا سوختگی شیمیایی الزامی است.
- در محیطهای بسته، در صورت احتمال تراکم بیش از حد گاز، از ماسک تنفسی مناسب بهره ببرید.
- از سلامت شیلنگهای گیج مانیفولد و نداشتن ترک یا نشت اطمینان حاصل کنید.
- وضعیت ترازو را کنترل کنید و مطمئن شوید بهدرستی کالیبره است.
- قبل از اتصال، مطمئن شوید شیر کپسول مبرد بسته و اتصالها کاملاً محکم هستند.
- هرگز شیر کپسول مبرد را بهطور کامل باز نکنید؛ همیشه آن را کمکم باز کنید تا فشار بهآرامی وارد سیستم شود.
- مراقب باشید که در حین شارژ، فشار دستگاه از محدوده مجاز (که در جدول فشار دما – PT Chart گاز مشخص شده) بالاتر نرود.
- قبل از شروع شارژ، حتماً هواگیری شیلنگ شارژ را انجام دهید تا هوا وارد سیستم نشود، چون وجود هوا باعث افزایش دما، فشار غیرطبیعی و کاهش راندمان میشود.
- عملیات شارژ را در محیطهای دارای تهویه مناسب انجام دهید. در صورت نشت گسترده، گاز میتواند جایگزین اکسیژن شود و موجب خفگی گردد.
- از انجام شارژ در نزدیکی منابع جرقه، شعله یا تجهیزات الکتریکی بدون حفاظ خودداری کنید. برخی مبردها قابلیت اشتعالپذیری (مثلا R32) دارند.
- همیشه مقدار گاز شارژ را طبق پلاک مشخصات کولر گازی و نوع گاز درج شده انجام دهید.
- هرگز گازهای متفاوت را بدون رعایت اصول تبدیل (مثل تعویض روغن کمپرسور) جایگزین هم نکنید.
- پس از تکمیل شارژ، شیر کپسول و گیج را ببندید، سپس بهآرامی شیلنگها را جدا کنید تا از تخلیه ناگهانی گاز جلوگیری شود.
- ابزار و کپسول را در محل خشک و خنک و دور از نور مستقیم خورشید نگهداری کنید.
مشکلات رایج و اشتباهات در شارژ گاز وزنی
هرچند شارژ گاز به روش وزنی (با ترازو) دقیقترین و توصیهشدهترین روش شارژ است، اما در صورت عدم رعایت اصول فنی و بروز این اشتباهات رایج، میتواند به مشکلات جدی برای دستگاه و حتی خسارت مالی سنگین منجر شود. از جمله مشکلات شامل:
1. نادیده گرفتن عملیات وکیوم قبل از شارژ
- یکی از مهمترین خطاها این است که برخی تکنسینها بدون انجام وکیوم کامل مدار، مستقیماً مبرد را وارد سیستم میکنند.
- این کار باعث باقیماندن هوا و رطوبت در مدار میشود که پیامدهای جدی مثل افزایش فشار کارکرد، یخزدگی لوله مایع، تشکیل اسید در سیستم و نهایتاً خرابی زودهنگام کمپرسور خواهد داشت.
2. عدم هواگیری شیلنگ شارژ
- در بسیاری موارد، شیلنگ زرد که از کپسول به گیج وصل میشود حاوی هواست.
- اگر قبل از باز کردن شیر سرویس، هوای داخل شیلنگ تخلیه نشود، همان هوا وارد مدار کولر شده و مشکلاتی مانند ایجاد فشار غیرطبیعی و کاهش راندمان را به وجود میآورد.
3. اشتباه در خواندن و ثبت وزن دقیق
برخی افراد در طول شارژ به دلیل عجله یا دقت ناکافی، مقدار گاز تزریق شده را به درستی روی ترازو کنترل نمیکنند. این اشتباه منجر به شارژ بیش از حد یا کمبود گاز خواهد شد که هر دو مشکلساز هستند:
- شارژ بیش از حد موجب بالا رفتن فشار کندانسور، افزایش جریان مصرفی کمپرسور و کاهش طول عمر دستگاه میشود.
- شارژ کمتر از حد استاندارد نیز سبب سرمادهی ضعیف و گاهی برگشت مایع به کمپرسور میگردد.
4. انتخاب ترازوهای غیر استاندارد یا معیوب
- استفاده از ترازوهایی که دقت کافی ندارند (مثلاً دقت ±50 گرم یا بالاتر) یا کالیبره نیستند، سبب خطای شدید در مقدار شارژ گاز میشود.
- همچنین برخی ترازوهای قدیمی یا مکانیکی پس از مدتی دقت خود را از دست میدهند.
5. عدم تطابق نوع مبرد با پلاک دستگاه
- در بعضی موارد مشاهده میشود که تکنسینها به اشتباه نوع دیگری از مبرد (مثلا شارژ R22 به جای R410A) وارد مدار میکنند.
- این کار به هیچ عنوان مجاز نیست و موجب ناسازگاری با نوع روغن، افت شدید راندمان و حتی آسیب فوری به کمپرسور میشود.
6. شارژ گاز بدون بررسی نشتی یا تست فشار
- قبل از عملیات شارژ، تست نشتی (با نشتیاب الکترونیکی یا کف صابون) و در صورت نیاز تست فشار با نیتروژن باید انجام شود.
- بسیاری این مرحله مهم را حذف میکنند که در نتیجه پس از شارژ، بهدلیل وجود نشتی، گاز در مدت کوتاهی مجدداً تخلیه میشود.
7 عدم نظارت بر فشار حین شارژ
- حتی در شارژ وزنی، باید همزمان فشار گیج مانیفولد کنترل شود تا از بازههای استاندارد خارج نشود.
- گاهی به دلیل وجود رطوبت، گرفتگی شیر انبساط یا سایر مشکلات، فشار از حد طبیعی منحرف میشود.
- غفلت از این موضوع میتواند باعث بروز مشکلات عملکردی جدی در دستگاه شود.
