ترمیستور کولرگازی چیست؟

ترمیستور کولرگازی چیست؟
ترمیستور کولرگازی یا سنسور دمایی
زمان مطالعه: 8 دقیقه
comment
دیدگاه و تجربیات شما برای ما ارزشمند است!

شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله ترمیستور کولرگازی چیست؟ به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.

ارسال دیدگاه

ترمیستور کولر گازی چیست و چه کاربردی دارد؟ تست ترمیستور کولر گازی چگونه است؟ برای آگاهی از این موارد ادامه مقاله را از دست ندهید. ترمیستور یا سنسور دمایی یکی از انواع قطعات مهم تعبیه شده بر روی برد الکتریکی کولرگازی است. در برخی موارد ممکن است دستگاه دچار ایراداتی در کارکرد خود شود که می تواند ناشی از بروز خرابی در ترمیستور باشد. از این رو باید سریعا نسبت به عیب یابی سنسور دمای کولر گازی و رفع مشکل آن اقدامات لازم صورت بگیرید. در صورتی که شما نیز با این مشکل در دستگاه خود مواجه شده اید و به دنبال کسب اطلاعاتی در مورد ترمیستور و رفع مشکل سنسور اسپلیت هستید، با آی پی امداد در ادامه این مطلب همراه باشید.

کاربران گرامی با مطالعه این مقاله و با استفاده از نظرات تعمیرکار لوازم خانگی آی پی امداد می توانید به تمام پرسش های خود در مورد ترمیستور کولرگازی پاسخ دهید.

هر آنچه باید درباره سنسور دما کولر گازی بدانید

ترمیستور یا سنسور دمایی کولر گازی یکی از انواع اجزایی است که در صورت بروز هرگونه خرابی در آن، دستگاه از کار خواهد افتاد. از این رو به هنگام خرابی این قطعه باید سریعا عیب یابی ترمیستور کولر گازی صورت بگیرد. اما لازمه انجام این کار، برخورداری از اطلاعات کافی در مورد ترمیستور است که قصد داریم در این بخش نگاهی کلی به سنسور کولر گازی یا ترمیستور کرده و سعی کنیم اطلاعات دقیق‌ تری را در اختیار شما قرار دهیم.

سوال پاسخ
انواع سنسور دمای کورگازی
  • سنسور محیطی یا NTC
  • سنسور دمای لوله تخلیه یا PTC
مزایای ترمیستور اسپیلت
  • حساسیت بالا به گرما
  • سرعت بالا در پاسخ دهی
  • اندازه کوچک
معایب ترمیستور اسپیلت
  • کالیبره نبودن
  • عدم برخورداری از مقاومت بالا
  • کم بودن محدوده دمایی
  • شکننده و پایدار نبودن
  • مشکلات نویز
روش های تست سنسور دمای کولرگازی
  • تست ترمیستور با مولتی متر
  • تست ترمیستور با گرما

ترمیستور کولر گازی چیست؟

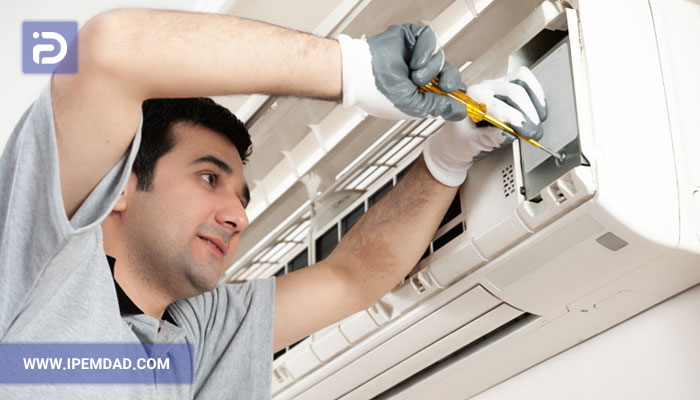

سنسور دمایی کولرگازی

در ادامه به بررسی ترمیستور یا سنسور دمایی کولرگازی می پردازیم:

  • ترمیستور عنصر با مقاومت الکتریکی است که پاسخ آن با دما تغییر می کند.
  • این نام از عبارت توصیفی “مقاومت حساس به گرما” که نام اصلی این دستگاه است، مشتق شده است.
  • این قطعه در حال حاضر به طور گسترده در انواع مختلف کاربردهای الکترونیکی، اغلب به عنوان سنسور دمایی استفاده می گردد.
  • استفاده های اضافی از ترمیستورها شامل محدود کننده های جریان، محافظت کننده های جریان و عناصر گرمایشی می شود.
  • ترمیستورها یک نوع نیمه هادی هستند، به این معنی که آنها مقاومت بیشتری نسبت به مواد هدایت کننده دارند، اما مقاومت کمتری نسبت به مواد عایق بندی شده دارند.
  • رابطه بین درجه حرارت ترمیستور و مقاومت آن بسیار وابسته به موادی است که ترمیستور از آن تشکیل شده است.
  • سازنده معمولا این ویژگی را با درجه بالایی از دقت تعیین می کند؛ زیرا این ویژگی اصلی برای خریداران ترمیستورها از اهمیت بالایی برخوردار است است.

ترمیستور یا سنسور دمایی کولرگازی، قطعه ای است که بر اثر تغییر دما واکنش نشان می دهد.

وظیفه اصلی سنسور کولر گازی چیست؟

به طور کلی ترمیستور کولر گازی از وظایف مهمی برخوردار است. یکی از اصلی ترین وظایفی که می توان برای سنسور اسپلیت بیان کرد، این است که ترمیستور یا توجه به نوع ساختمان خود، می تواند با ایجاد تغییرات دما، مقاومت آن تغییر پیدا کند. این تغییرات برای برد ارسال می گردد و در نهایت برد می تواند از دمای محیط به درستی مطلع شود. برد الکترونیکی با این عمل فرمان لازم نسبت به دمای هوای محیط را برای دستگاه صادر خواهد کرد. این ارتباط بین ترمیستور و برد الکترونیکی به صورت دائم برقرار می باشد. برد همواره به سمت ترمیستور ولتاژی را فرستاده و ولتاژ برگشتی را نیز بررسی می کند و با توجه به سطح مقاومت ترمیستور، ولتاژ برگشتی از میزان دمای هوا را محاسبه می نماید.

انواع ترمیستور کولر گازی

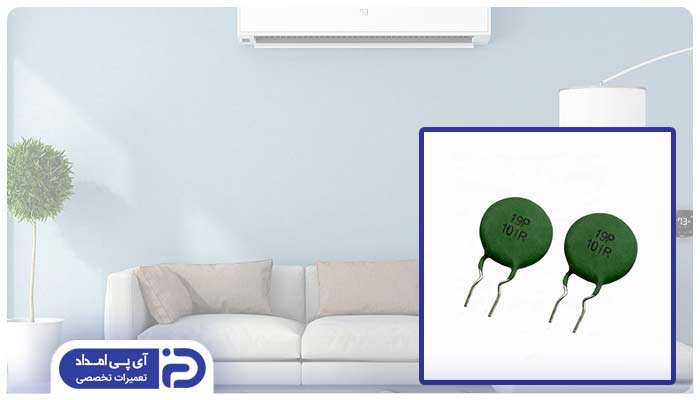

انواع ترمیستور کولر گازی

ترمیستور یا سنسور دمایی کولر گازی به صورت کلی به دو نوع مختلف تقسیم بندی می گردد که در این بخش به هریک از انواع آن اشاره خواهیم کرد:

سنسور محیطی کولرگازی یا NTC

  • سنسور دمایی NEGATIVE THERMALCOEFFICIENT که به اختصار به آن NCT گفته می شود، سنسور محیطی یا اتاقی کولرگازی به شمار می آید.
  • عملکرد این سنسور به گونه ای است که  که در صورت گرم شدن آن مقاومت کم خواهد شد و در صورت سرد شدن سنسور، مقاومت آن بالا خواهد رفت.

سنسور دمای لوله تخلیه کولر گازی یا PTC

  • سنسور positive temperature coefficient یا PTC که به آن سنسور فلزی یا سنسور لوله نیز گفته می شود، در فصل زمستان مورد استقاده قرار می‌گیرد.
  • کارکرد این سنسور به این صورت است که با گرم شدن، مقاومت آن بالا رفته و با سرد شدن مقاومت سنسور نیز کاهش پیدا می کند.

تجهیزات مورد نیاز برای آزمایش ترمیستور کولر گازی

تجهیزات مورد نیاز برای آزمایش ترمیستور کولر گازی ببه شرح زیر است:

  • ترمیستوری که می خواهید آن را تست کنید.
  • هیتر (گرم کننده)
  • دمنده خشک و یا هر نوع دستگاه گرمایشی

چگونه ترمیستور کولرگازی را تست کنیم؟

نحوه تست ترمیستور کولرگازی

در این مقاله، ما در مورد نحوه تست ترمیستور کولر گازی صحبت می کنیم تا بررسی کنیم که آیا ترمیستور وضعیت مناسبی دارد یا خیر.

  • ترمیستورهای NTC شامل ترمیستورهایی می شوند که مقاومت آنها با افزایش دما کاهش می یابد.
  • بنابراین اگر گرما به یک ترمیناتور NTC اعمال شود، مقاومت آن کاهش می یابد.
  • ترمیستورهای PTC ترمیستورهایی هستند که با افزایش دما مقاومت آنها افزایش می یابد.
  • بنابراین اگر گرما به یک ترمیستور PTC اعمال شود، مقاومت آن بر این اساس افزایش می یابد.
  • به این ترتیب ترمیستورها اجزایی هستند که مقاومت آنها با توجه به مقدار حرارت اعمال شده تغییر می کند.
  • ما می توانیم از این ویژگی برای تست سنسور اسپیلت استفاده کنیم.
  • همه ما برای آزمایش ترمیستور به یک اهم متر یا مولتی متر نیاز داریم که شامل یک اهم متر باشد.
  • ما از اهم متر برای بررسی مقاومت پس از مراحل مختلف تست استفاده می کنیم تا ببینیم آیا ترمیستور با توجه به ویژگی های ترمیستور رفتار می کند یا خیر.
  • اگر ترمیستور مطابق با ویژگی های ترمیستور رفتار کند، خوب است. اگر مطابق با آن رفتار نکند، خطا دارد.

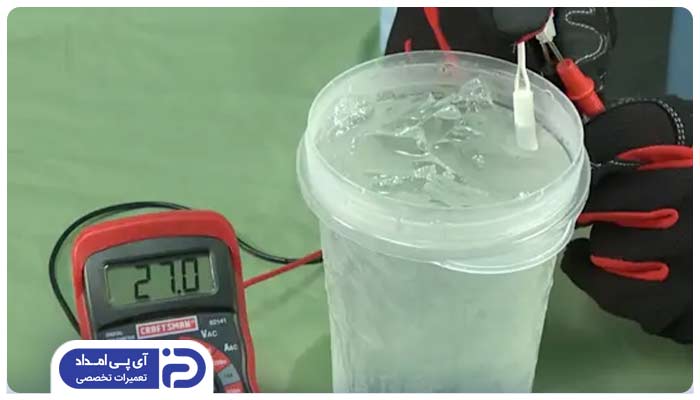

تست سنسور دمای کولر گازی با مولتی متر

طریقه تست سنسور دمای کولرگازی با مولتی متر

در اولین مرحله از تست ترمیستور کولر گازی به بررسی نحوه بررسی این قطعه به کمک مولتی متر خواهیم پرداخت.

  • اگر مقاومت آن نزدیک به مقدار مقاومت نامی اش باشد، سالم است.
  • اگر مقاومت مقدار بسیار زیادی از مقدار مقاومت نامی اش متفاوت باشد، ترمیستور خراب است و باید دور انداخته شود.

تست ترمیستور کولر گازی با گرما

آزمایش بعدی تست سنسور دمایی کولر گازی در مورد اعمال حرارت به ترمیستور است. این کار می تواند توسط هیتر، دمنده خشک یا هر نوع دستگاه گرمایشی انجام شود.

  • هنگامی که گرما را به بدنه ترمیستور اعمال می کنید، مقاومت آن باید به طور ثابت بعد از اعمال گرما شروع به کاهش کند.
  • اگر ترمیستور NTC از این رفتار پیروی کند، خوب است.
  • اگر این کار را نکند، ترمیستور معیوب است و باید دور انداخته شود.

چگونه ترمیستور NTC کولرگازی را آزمایش کنیم؟

ترمیستور NTC کولر گازی، ترمیستوری است که مقاومت آن با افزایش دما کاهش می یابد. ما این ویژگی را بررسی خواهیم کرد تا ببینیم آیا طبق آن رفتار می کند یا نه.

  • قبل از اعمال هر مقدار حرارتی به ترمیستور، مقدار مقاومت خود ترمیستور را بررسی کنید.
  • به عنوان مثال، ترمیستور ممکن است 100Ω، 1KΩ، 10KΩ، 100KΩ و … باشد.
  • قبل از اینکه گرما به ترمیستور اعمال شود، مقدار مقاومت آن باید بسیار نزدیک به مقدار مقاومت نامی آن باشد.
  • بنابراین اگر ما یک ترمیستور 10KΩ را تست می کنیم، قبل از اعمال هر مقدار گرما، مقدار اهم سنسور کولر گازی باید بسیار نزدیک به 10KΩ باشد.
  • اگر شما در یک اتاق نسبتا گرم هستید، ممکن است حدود 9.3KΩ باشد.
  • اگر شما در منطقه سردتر هستید، مقدار بیشتری خواهد داشت.

نحوه تست سنسور دمای PTC کولرگازی

تست ترمیستور PTC کولرگازی از تمام مراحل مشابه با ترمیستور NTC پیروی می کند.

  • ابتدا با یک اهم متر، ترمیستور را بدون اعمال حرارت بررسی کنید.
  • با ترمیستور PTC در دمای اتاق یا پایین تر، ترمیستور باید مقاومت بسیار کم تری را اندازه گیری کند.
  • حال گرما را اعمال کنید، همانطور که قبلاً به بدنه ترمیستور اعمال شده است.
  • مقاومت ترمیستور PTC باید به تدریج و به طور پیوسته افزایش یابد، در عرض چند ثانیه که گرما اعمال می شود.
  • اگر مقاومت به طور پیوسته افزایش یابد، ترمیستور PTC خوب است.
  • اگر مقاومت افزایش پیدا نکند، ترمیستور کولر گازی معیوب است و باید دور انداخته شود.

علائم یک ترمیستور AC ضعیف یا خراب اسپیلت چیست؟

ترمیستور AC کولر گازی یک نوع سنسور دمایی است که معمولاً در سیستم های AC مدرن یافت می شود. آنها درجه حرارت را تشخیص می دهند و سیگنال مقاومت را به ماژول کنترل AC می فرستند. بنابراین تنظیمات اتوماتیک می توانند برای حفظ اتاق در دمای مناسب انجام شوند. همانطور که آنها اساسا سنسورهای دمای محیط هستند، می توانند هر دو در داخل اتاق و در زیر کاپوت وسیله نقلیه پیدا شوند.

  • ترمیستورهای AC داده های مربوط به درجه حرارت را می خوانند و تفسیر می کنند که برای عملکرد مناسب سیستم AC که توسط کامپیوتر کنترل شده است، حیاتی است.
  • مانند آنچه که در بیشتر وسایل نقلیه مدرن یافت می شود.
  • هنگامی که ترمیستورها کار خود را درست انجام نمی دهند یا خراب می شوند، آنها می توانند بر عملکرد کلی سیستم تاثیر منفی بگذارند و باید بررسی شوند.
  • معمولا هنگامی که یک ترمیستور AC خراب می شود یا دچار اشکالاتی می گردد، ترمیستور چند علامت از خود نشان می دهد که در آن اشکالاتی به وجود آمده است.

خنک سازی محدود دلیل خرابی ترمیستور کولرگازی

یکی از اولین علائم خرابی سنسور دمای کولر اسپلیت این است که ترمیستور AC فقط هوای سرد را برای مدت زمان محدودی بیرون دهد. اگر ترمیستور AC درست کار نکند، نمی تواند به کامپیوتر درباره دمای اتاق هشدار دهد. بنابراین ماژول قادر نخواهد بود که ترمیستور AC را فعال یا غیرفعال کند تا دمای صحیح به دست آید. این مسئله ممکن است باعث شود که ترمیستور AC هوای سرد را در کوتاه مدت یا فقط برای مدت زمان محدودی بدمد.

در صورت خرابی سنسور اسپیلت، دمنده به درستی کار نمی کند

علامت دیگری از خرابی ترمیستور کولر گازی، مشکلاتی است که دمنده خواهد داشت. بعضی از موتورهای دمنده از سیگنالی از ترمیستور برای کنترل عملکرد خود استفاده می کنند. اگر ترمیستور سیگنال ضعیف، نامناسب یا ناسازگار می دهد، ممکن است عملیات موتور دمنده ضعیف و غیرقابل تحمل باشد یا ممکن است اصلا عمل نکند. از آنجا که دمنده همان چیزی است که هوای خروجی از دریچه را به بیرون می دمد، هرگونه مشکلی با دمنده که توسط ترمیستور ایجاد شود یا نشود، تا حد زیادی توانایی سیستم AC را برای خنک کردن اتاق تحت تاثیر قرار می دهد.

از آنجا که ترمیستورهای AC می توانند نقشی حیاتی در عملکرد مناسب سیستم AC داشته باشند، اگر شما شک دارید که مشکلی دارد یا خیر، اجازه دهید که سیستم AC توسط یک تکنسین حرفه ای بررسی شود. در صورت نیاز، آنها قادر به تعویض ترمیستور AC و بازگرداندن قابلیت ها و عملکرد کامل به سیستم AC شما خواهند بود.

نکاتی که باید درباره سنسور کولر گازی و تهویه مطبوع (HVAC) بدانید

عملیات نصب کولر گازی دارای اجزای بسیاری است که مشتریان شما به سادگی آنها را نمی بینید. تجهیزات HVAC معمولا در زیرزمین یا سقف پنهان می شوند و مخفی ترین اجزای تهویه مطبوع مانند کندانسورها ، سنسورهایی هستند که همه چیز را ساده تر می کنند. بازدهی انرژی و کیفیت هوای داخل ساختمان پارامترهای مهمی هستند و سنسورها بخش عمده ای از سیستم های تهویه مطبوع شده اند. بعضی از سنسورها مانند سنسورهای فشار مفیدترین تکنولوژی های HVAC هستند. دیگر سنسورها به طور مستقیم توسط مشتریان شما مورد استفاده قرار می گیرند.

سنسور دما یا ترمیستور اسپیلت

رایج ترین سنسور مورد استفاده در سیستم های کولرگازی، ترموستات است. یکی از کاربردهای اولیه ترموستات تنظیم دما است. امروزه ترموستات ها معمولاً از نوع دیجیتال هستند و از دستگاه های نیمه هادی مانند ترمیستورها یا آشکارساز مقاومت حرارتی (RTD ها) استفاده می کنند. ترمیستورها و RTD ها هر دو دما را بر اساس مقاومت اندازه گیری می کنند. ترمیستور معمولاً از سرامیک یا پلیمر ساخته شده است، در حالی که RTD از فلز خالص ساخته شده است. سنسورهای موجود برای HVAC امروز خیلی فراتر از ترموستات ها رفته اند. سنسورها استفاده می شوند تا تجهیزات امن تر کار کنند، بهره وری انرژی را بهبود بخشند و سلامت انسان را حفظ کنند و ارتقاء دهند.

خلاصه ای از ترمیستور کولر گازی توسط تعمیرکار آی پی امداد

در این مقاله از آی پی امداد به معرفی ترمیستور کولرگازی، وظیفه ترمیستور و انواع آن که شامل سنسور PTC و NTC می شوند، برای شما پرداختیم. همچنین برای شما روش های تست سنسور دمای کولر گازی از طریق مولتی متر و گرما را شرح دادیم. اگر مولتی متر دارید، توصیه می کنیم که حتما تست ترمیستور را با استفاده از مولتی متر انجام دهید و در وهله‌ دوم به سراغ تست ترمیستور با گرما بروید. همچنین در صورتی در متوجه وجود خرابی در ترمیستور کولر گازی خود شدید یا حتی موفق به تست ترمیستور کولر نشدید، برای عیب یابی کولرگازی با نمایندگی مجاز تعمیرات کولر گازی در آی پی امداد تماس بگیرید. متخصصین این مجموعه در کوتاه ترین زمان در محل مورد نظر شما حاضر شده و تعمیرات دستگاه را با بهترین کیفیت انجام می دهند.

12 دیدگاه برای این مطلب ثبت شده است
دیدگاهی بنویسید
دیدگاه خود را وارد کنید
نام خود را وارد کنید
ایمیل خود را وارد کنید ایمیل وارد شده صحیح نیست
  1. محمد 27 مرداد 1400

    Sسلام وقت بخیر. کولر ۲۴ گری دارم وقتی درجه رو ۲۵ به پایین میگذارم آف نمی کنه ولی رو ۲۷ به بالا آف میکنه . با اینکه وقتی رو ۲۵ میذاریم اتاق رو کاملا سرد میکنه ولی آف نمیکنه فقط رو ۲۷ به بالا آف میکنه؟

    پاسخ دادن
      آی پی امداد 27 مرداد 1400

      سلام، درجه هرچی بیاد پایین تر آف نمیکنه و یکسره کار میکنه. اگر روی آف نکنه مشکل از سنسور دمپر هست

      پاسخ دادن
  2. مهرداد 06 خرداد 1400

    سلام من یک کولر سوپرجنرال ۲۴هزار دارم که سرمای خوبی داره ولی زیادOFFمیکنه،دمارو تا حد امکان پایین میارم ولی دمای محیط اونجور که باید سرد نمیشه بازم تغیری نمیکنه و مرتب oFمیکنه،کولر رو سرویس کردم بازم فرقی نکرد ممنون میشم راهنمایی کنید

    پاسخ دادن
      آی پی امداد 06 خرداد 1400

      سلام، دما را روی 18 بگذارید و توجه داشته باشید که کندانسور و اواپراتور تمیز باشد و در نهایت سنسور اواپراتور بررسی شود.

      پاسخ دادن
    حامد 21 مرداد 1399

    سلام خسته نباشید ی کولر ۳۰ هزار دارم مدل گالانز الان آف شدو ارور f8 داده و روشن نمیشه میشه بگین مشکل چیه؟؟

    پاسخ دادن
      آی پی امداد 22 مرداد 1399

      با سلام، سیم پیچ لوله سنسور دما در یونیت داخلی کولر 30 هزار گالانز شما دچار مشکل شده است.

      پاسخ دادن
    سید میلاد امیرسادات 01 تیر 1399

    سلام خسته نباشید‌. کولر جنرال مکس ایستاده نو خریدیم نصبکردن امروز اخطار E3 داد‌. ایراد از کجای دستگاه هست‌. چون تعمیرکار هم تشخیص درستی نداد. ممنون میشم راهنمایی کنید

    پاسخ دادن
    آرامش 05 خرداد 1399

    با سلام و خسته نباشید کولر اسپلیت سی هزار اجنرال دارم که چندین سال کار میکنه ، وقتی کولر روشن میشود بعد از پنج دقیقه موتورکمپرسور آف میکند و خروج هوای سرد از یونیت داخلی متوقف میشود و سپس بعد از سه دقیقه مجددا موتور کمپرسوربه کار می افتد و این سیکل مرتب در ساعات مختلف شبانه روز و در دماهای تنظیم شده مختلف تکرار میشود . علت این زود آف کردن های متوالی کمپرسور چیست ؟ ممنون میشم راهنمایی بفرمایید . تشکر

    پاسخ دادن
      آی پی امداد 05 خرداد 1399

      سلام ، کندانسور و اواپراتور را تمیز نمایید و سپس گاز کولر بررسی شود تا مدار کیپ نشده باشد.

      پاسخ دادن
        آرامش 05 خرداد 1399

        سلام مجدد و تشکر از راهنمائی‌تان ، ببخشید مشکل بخاطر ترمیستور نمیتونه باشه ؟

        پاسخ دادن
    علی سیف 01 خرداد 1399

    سلام موتور فن پرتاب باد خیلی زیاد داغ میشود وبو میدهد دلیلش ڃیست؟

    پاسخ دادن
      آی پی امداد 03 خرداد 1399

      سلام ، ابتدا کاملا سرویس نمایید و سپس در صورت عدم درست شدن فن را تعویض نمایید.

      پاسخ دادن
