راهنمای نصب آیفون تصویری
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله راهنمای نصب آیفون تصویری به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
ارسال دیدگاههمراهان گرامی آی پی امداد، اگر برای نصب آیفون تصویری نیاز به راهنمایی دارید، این مطلب برای شماست. در این مطلب با راهنمایی تکنسین های مجموعه آی پی امداد، کامل ترین آموزش گام به گام نصب و سیم کشی آیفون تصویری های مختلف نوشته شده است. در این مقاله تخصصی از آی پی امداد، ابتدا با بخش های مختلف آیفون تصویری آشنا می شویم، سپس نحوه سیم کشی و نصب پنل داخلی و بیرونی آیفون تصویری را مرحله به مرحله توضیح می دهیم. لطفا تا پایان مطلب راهنمای نصب آیفون تصویری با ما همراه باشید.
آشنایی با بخش های مختلف آیفون تصویری
قبل از نصب آیفون تصویری، بهتر است همه بخش های آن را به خوبی بشناسید تا درک بهتری از سیم کشی و نصب آن داشته باشید.
مانیتور داخلی
- مانیتور یکی از مهم ترین قسمت های آیفون تصویری است که دارای صفحه نمایش کوچکی است و با کمک آن میتوان تصاویر دریافت شده از دوربین پنل را مشاهده کرد.
- همچنین شاستی های مختلفی نیز برای تنظیم رنگ، وضوح تصویر و میزان صدا روی آن تعبیه شده است.
- بلندگو و میکروفن نیز در مانیتور داخلی برای ارسال و دریافت صدا و ارتباط بین قسمت داخلی و خارجی ساختمان تعبیه گردیده است.
- دکمه هایی نیز برای کنترل عملکرد آیفون تصویری روی مانیتور قرار گرفته است.
پنل خارجی
- قسمتی از آیفون تصویری که آن را بیرون از ساختمان نصب می کنند، پنل خارجی نام دارد.
- اهمیت این قسمت از آیفون تصویری به این دلیل است که دوربین، میکروفون، بلندگو، شاستی زنگ به تعداد طبقات و همچنین چراغ های ال ای دی برای تامین نور دستگاه روی آن تعبیه شده است.
ترانس تغذیه
- قسمت بسیار مهمی از آیفون تصویری که وظیفه تامین برق دستگاه را بر عهده دارد، ترانس تغذیه نام دارد.
- این قسمت از دستگاه میتواند برق 220 ولت AC برق شهری را به خروجی 12 ولت DC تبدیل کند و آن را به پنل آیفون تصویری و قفل باز کن انتقال دهد.
قفل باز کن
- قفل باز کن همان قسمتی است که با کشیدن زنجیر درب، درب را به روی مراجعه کنندگان باز می کند.
- قفل بازکن های آیفون تصویری معمولا از نوع گاوی یا زنجیری هستند.
- لازم به ذکر است که قفل بازکن های گاوی بهتر از نوع زنجیری عمل می کنند.
سیم کشی و نصب آیفون تصویری چگونه انجام می شود؟

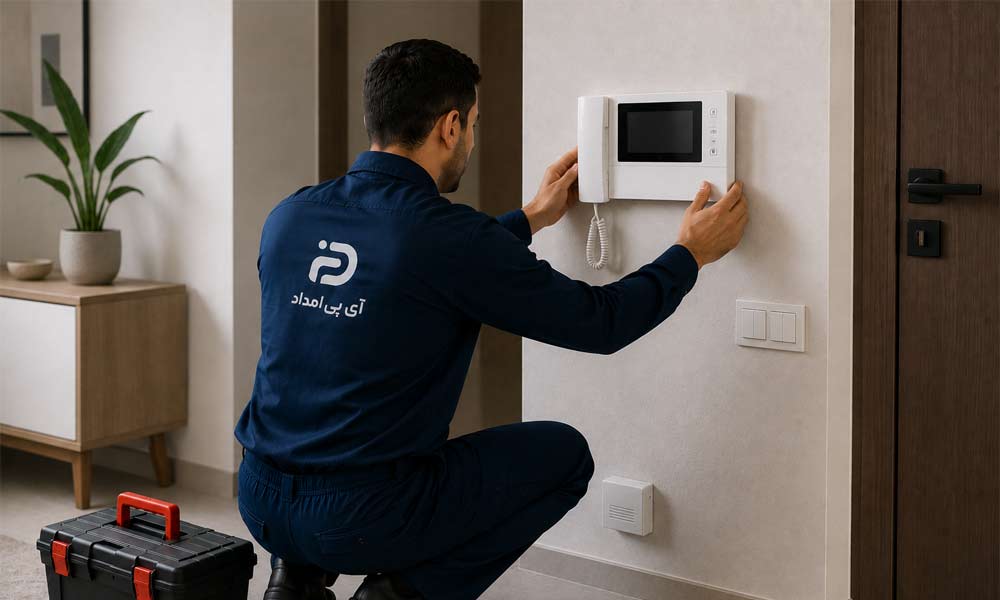

بهترین مکان برای نصب آیفون تصویری نزدیک به درب ورودی یا آشپزخانه است. برای دسترسی آسان همه افراد، آیفون تصویری را در فاصله 150 سانتی متری از زمین نصب کنید. در ادامه، مسیر گام به گام نصب و راه اندازی آیفون تصویری را کاملا توضیح خواهیم داد. اما اگر بخواهیم به طور خلاصه طریقه سیم کشی و راه اندازی آیفون تصویری را بررسی کنیم، به این 4 مرحله می رسیم:
- برای تغذیه مانیتور و ترانس آیفون تصویری، سیم کشی برق را انجام دهید.
- مانیتور داخل واحد را سیم کشی کنید.
- با سیم کشی پنل خارجی را به مانیتور متصل کنید.
- سیم کشی ترانس تغذیه و درب باز کن به پنل خارجی را انجام دهید.
در ادامه هر مرحله را به طور کامل شرح خواهیم داد.
مراحل سیم کشی و نصب آیفون تصویری
همانطور که بر بخش قبلی توضیح دادیم، در 4 مرحله میتوان آیفون تصویری را سیم کشی و نصب کرد. در ادامه با ما همراه باشید تا توضیحات بیشتری در این باره به شما ارائه کنیم.
-
برای تغذیه مانیتور و ترانس آیفون تصویری، سیم کشی برق را انجام دهید.
برای نصب و استفاده از آیفون تصویری، اولین کاری که باید انجام دهید سیم کشی برق است.
- ابتدا آیفون تصویری را از طریق انشعابی از سیم کشی برق ساختمان به شبکه برق شهری متصل کنید.
- با استفاده از سیم کشی روکار یا توکار، انشعاب برق را تا محل نصب مانیتور و گوشی آیفون تصویری در نظر بگیرید.
- برای سیم کشی روکار، تنها کافی است انشعاب برق را از جعبه تقسیم ساختمان و یا جعبه فیوز بگیرید و از داخل داکت کشی (یا لوله برق) به سمت مانیتور و گوشی داخلی بکشید.
- برای سیم کشی توکار در ساختمان های نوساز میتوانید پس از شیار زنی و لوله گذاری، انشعابی از جعبه تقسیم و یا جعبه فیوز گرفته و به سمت مانیتور هدایت کنید.
- ترانس تغذیه نیز قسمتی از آیفون تصویری است که نیاز به سیم کشی و اتصال به شبکه برق دارد. بنابراین باید انشعاب برق را به صورت روکار یا توکار به سمت ترانس تغذیه نیز بکشید تا این بخش به برق شهری متصل شود.
نکته مهم:

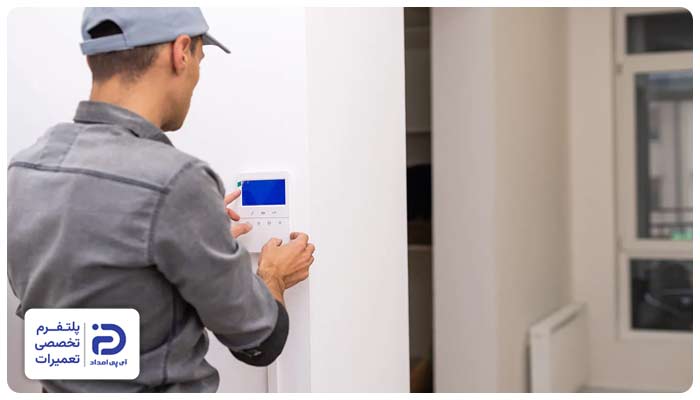

- مانیتور آیفون تصویری باید در قسمتی از ساختمان نصب شود که همه بتوانند به راحتی به آن دسترسی داشته باشند. معمولا کنار درب ورودی و یا آشپزخانه محل مناسبی برای نصب آیفون تصویری است.
- به خاطر داشته باشید برای جلوگیری از افت ولتاژ در طول سیم های برق و همچنین عملکرد بهتر، باید ترانس را در محلی قرار دهید که حداقل فاصله را با پنل درب ساختمان داشته باشد.
-

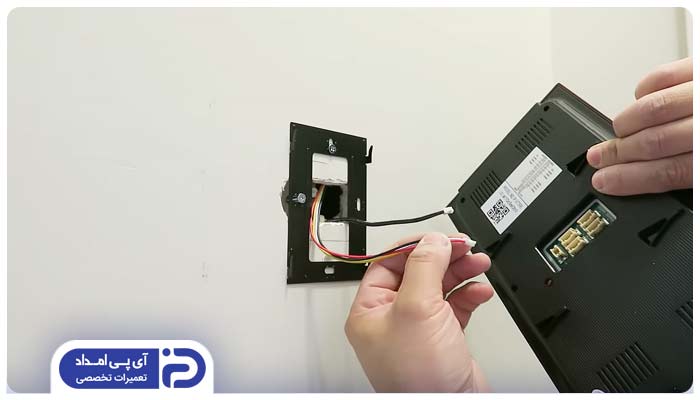

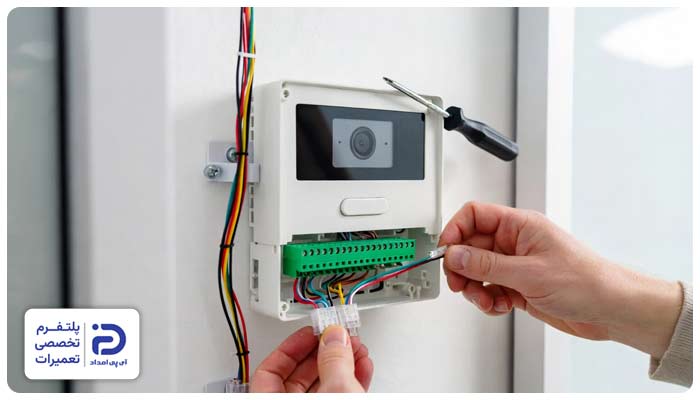

مانیتور داخل واحد را سیم کشی کنید.

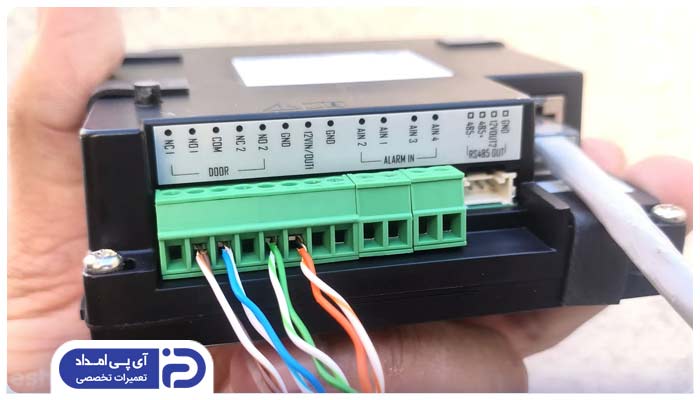

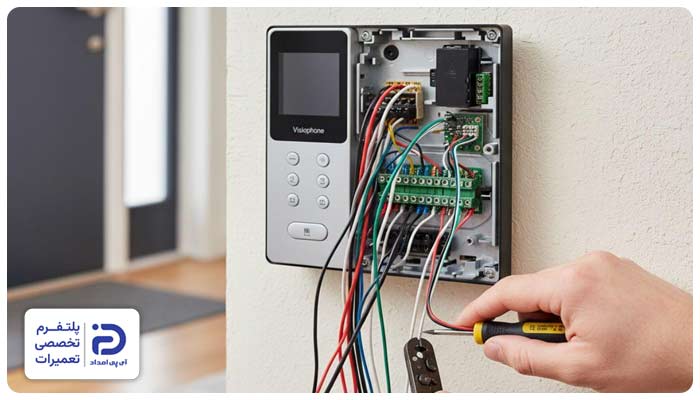

سیم کشی آیفون تصویری را با سیم کشی برق ساختمان اشتباه نگیرید؛ زیرا متفاوت از هم هستند. کارشناس های فنی و برقکاران توصیه می کنند برای سیم کشی آیفون تصویری از کابل آیفون فویل دار و شیلد دار 4 زوج در سطح مقطع 4/0 یا 6/0 استفاده شود؛ زیرا این نوع کابل ها کمترین نویز و پرش تصویر و صدا را دارند. با توجه به اینکه سیم کشی برخی از آیفون های تصویری متفاوت از هم هستند، ما آموزش نصب آیفون تصویری 4 سیمه را شرح خواهیم داد. منظور از آیفون تصویری 4 سیمه، این است که در پشت دستگاه 3 ردیف پورت (ورودی) وجود دارد و یک پورت نیز برای اتصال سیم زنگ است.
- یک ردیف از پورت ها برای سیم های ارتباطی مانیتور و پنل و ایجاد ارتباط بین آنها
- یک ردیف مخصوص سیم های ارتباط داخلی (اینترکام)
- یک ردیف برای اتصال حافظه جانبی به آیفون تصویری (لبته تنها برخی از آیفون ها دارای قابلیت اتصال حافظه خارجی یا قابلیت اینترکام هستند.)
در آیفون تصویری هایی که فاقد قابلیت اینترکام و یا اتصال حافظه جانبی هستند، تنها یک ردیف 4 تایی از پورت های ارتباطی با پنل خارجی قرار داده شده است.
4 پورت قرار گرفته در پشت مانیتور برای اتصال:
- سیم های تصویر را به ترمینال شماره یک متصل کنید.
- سیم مثبت را به ترمینال شماره 2 وصل کنید.
- سیم جریان منفی را به ترمینال شماره 3 متصل کنید.
- سیم صدا را به ترمینال شماره 4 وارد کنید.
- سیم صدا را نیز به ترمینال B وصل کنید.
- سیم مربوط به شاستی زنگ را نیز باید بین مانیتور هر طبقه و پنل متصل کنید.
چند نکته مهم:
- اگر برای سیم کشی آیفون تصویری نیاز به راهنمایی دارید، بهتر است به نقشه ای که پشت مانیتور کشیده شده است، توجه کنید و بر اساس آن سیم ها را به ترمینال مخصوص متصل نمایید.
- برای تشخیص ترمینال مخصوص سیم زنگ باید بدانید که معمولا با علامت B در نقشه سیم کشی ساختمان مشخص میشود.
- همه دستگاه های آیفون های تصویری شبیه به هم نیستند. سیم برخی از آنها به صورت پیچشی بسته میشود و برخی دیگر به صورت سوکتی هستند.
- اتصال سیم های سوکتی بسیار ساده است. تنها کاری که باید انجام دهید، این است که سوکت های 4 پورت مانیتور و پنل را از طریق کابل رابط بهم متصل کنید.
- قطعا میدانید که آیفون تصویری را باید به برق شهری متصل کنید. بنابراین باید پس از سیم کشی دوشاخه آن را به پریز وصل کنید یا سیم برق هدایت شده به سمت مانیتور را وصل کنید.

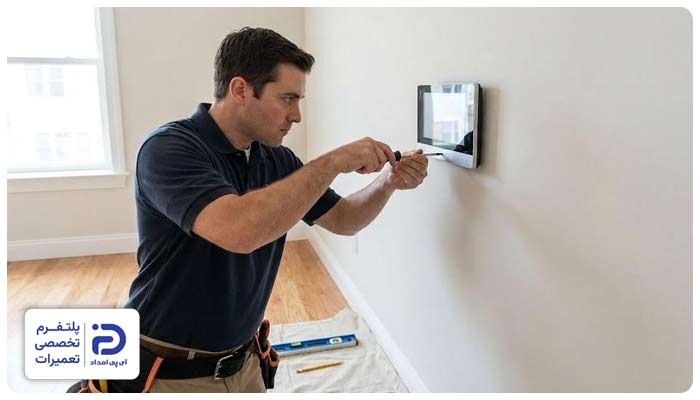

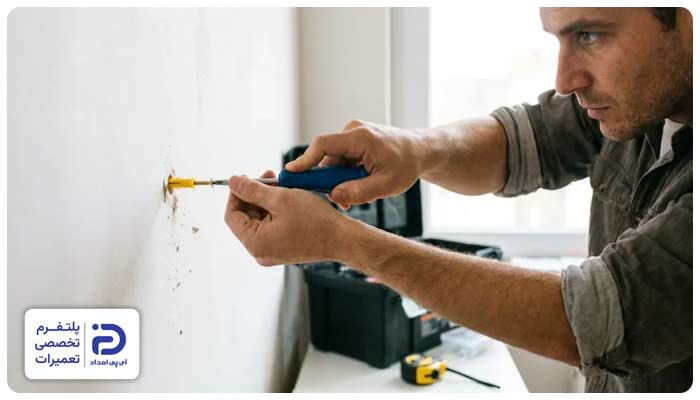

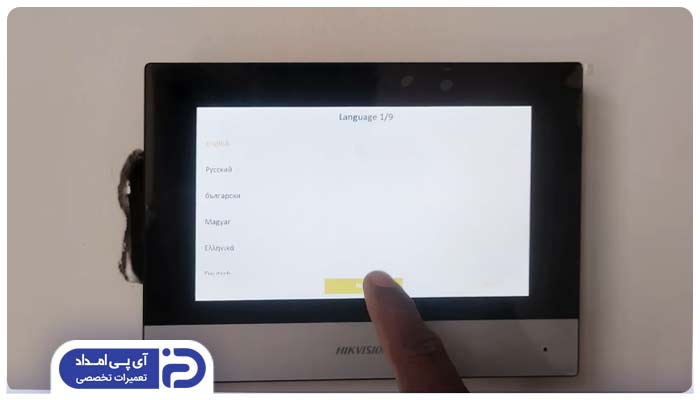

- برای نصب مانیتور به دیوار بهتر است با استفاده از تراز بنایی، دستگاه را روی دیوار تراز کنید و با کمک پیچ و رول پلاک براکت یا پایه مانیتور را به دیوار متصل کرده و سپس مانیتور را روی آن قرار دهید.
-

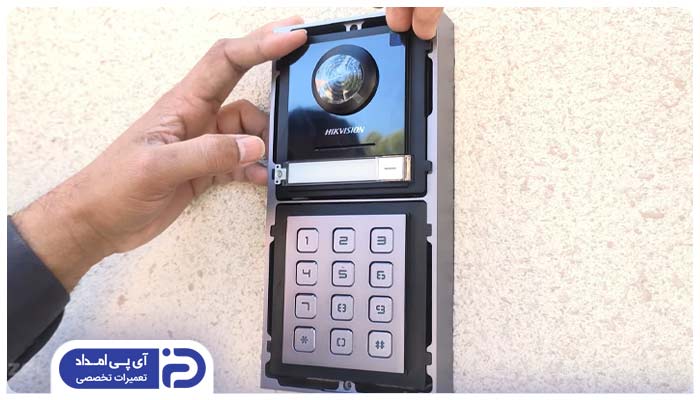

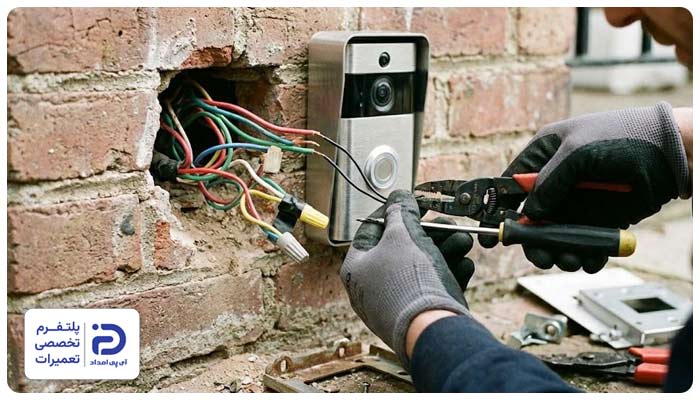

با سیم کشی پنل خارجی را به مانیتور متصل کنید.
برای سیم کشی پنل خارجی آیفون تصویری، اگر به پشت آن دقت کنید، پورت های مختص اتصال سیم ها را می بینید. در پشت پنل خارجی آیفون تصویری 4 عدد پورت مشابه پورت های مانیتور به علاوه 2 عدد پورت دیگر نیز برای اتصال دو سیم درب باز کن و دو سیم ترانس تغذیه قرار داده شده است. 4 پورت پشت پنل خارجی آیفون تصویری برای اتصال به مانیتور به شرح زیر هستند:
- سیم مثبت را به ترمینال شماره 2 وصل کنید.
- سیم جریان منفی را به ترمینال شماره 3 متصل کنید.
- سیم صدا را به ترمینال شماره 4 وارد کنید.
- سیم صدا را نیز به ترمینال B وصل کنید.
برای اتصال پنل خارجی آیفون تصویری به مانیتور باید سیم های مانیتور را به صورت متناظر به پشت پنل وصل کنید.
چند نکته مهم:

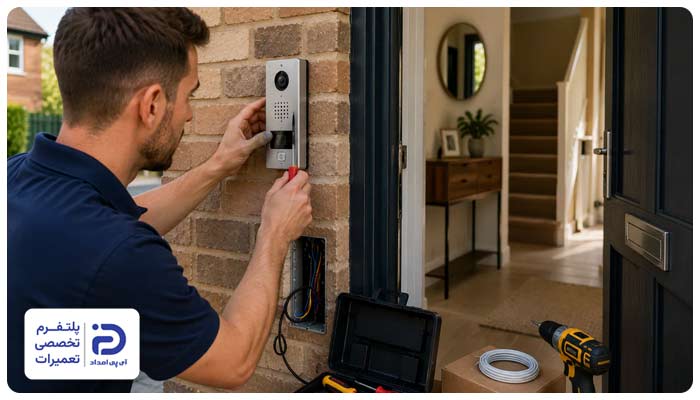

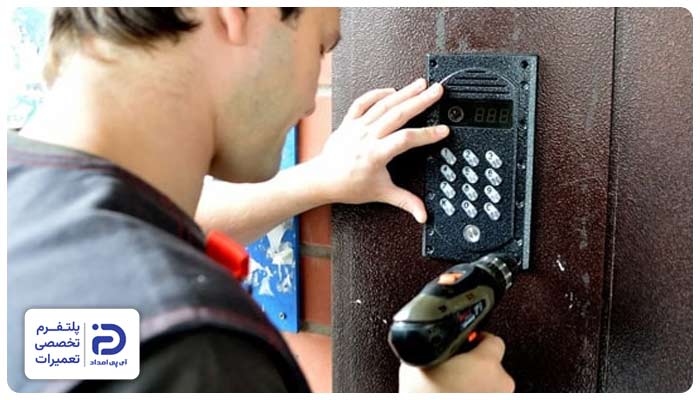

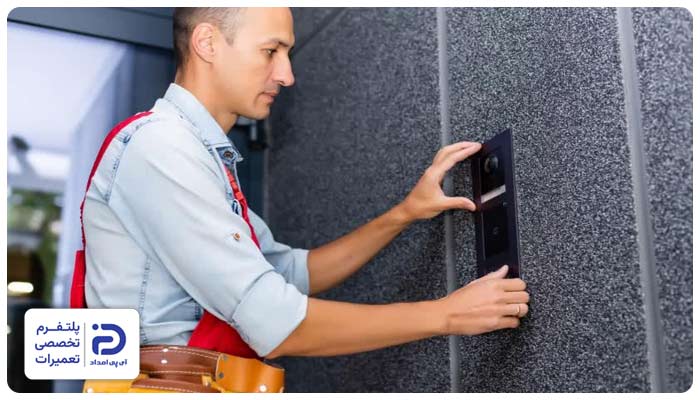

- برای وصل کردن پنل خارجی باید با حفره ای را به اندازه پنل در دیوار ایجاد کنید و قسمتی از آن را نیز برای خروج کابل و سیم رابط مانیتور خالی کنید تا بتوانید سیم رابط مانیتور را به سیم رابط پشت پنل ارتباط دهید.
- برای ثابت ماندن پنل خارجی آیفون تصویری باید با استفاده از گچ آن را درون حفره قرار دهید.
- برای سیم کشی آیفون تصویری چند طبقه باید به تعداد هر طبقه به سیم های زنگ در پشت پنل آیفون تصویری اضافه کنید.
- برای بستن سیم های آیفون تصویری های چند واحدی باید سیم های مانیتور هر واحد را با واحد دیگر به صورت سری ببندید و تنها 4 رشته از سیم ها را به پنل درب ساختمان متصل کنید.
-
سیم کشی ترانس تغذیه و درب باز کن به پنل خارجی را انجام دهید.
ورودی های پشت پنل برای ارتباط منبع تغذیه و درب باز کن اینگونه هستند:
- منبع تغذیه باید به ترمینال صفر متصل شود.
- ترمینال 12 نیز برای اتصال منبع تغذیه است.
- ترمینال L1 برای اتصال قفل باز کن است.
- ترمینال L2 نیز مخصوص قفل باز کن است.
نحوه سیم کشی ترانس تغذیه و درب باز کن به پنل خارجی
برای سیم کشی ترانس تغذیه و درب باز کن و همچنین ایجاد ارتباط بین پنل، درب باز کن و ترانس تغذیه باید این مراحل را به ترتیب انجام دهید:
- انشعاب دو سیم از فاز و نول برق ساختمان به ورودی ترانس تغذیه، آن را به پنل خارجی متصل میکند. پس برای سیم کشی ترانس تغذیه آیفون تصویری این کار را انجام دهید.
- یکی از مراحل بسیار مهم در سیم کشی ترانس تغذیه، این است که دو خروجی 12 ولت مثبت و منفی را به ترمینال صفر و ترمینال 12 در پشت پنل خارجی متصل کنید. این کار را با دقت انجام دهید؛ زیرا جابجا بستن آنها باعث سوختن پنل و یا فیوز داخلی میشود.
- در این مرحله باید سیم کشی درب باز کن را انجام دهید و آن را به ترانس تغذیه و پنل متصل کنید. برای سیم کشی درب باز کن باید از سیم ترانس خروجی بگیرید و آن را به یکی از پایه های L1 و یا L2 در درب باز کن متصل کنید.
- در ادامه نیز یک رشته سیم افشان را به صورت مستقیم از خروجی 12 ولت ترانس تغذیه میگیریم و به درب باز کن متصل می کنیم.

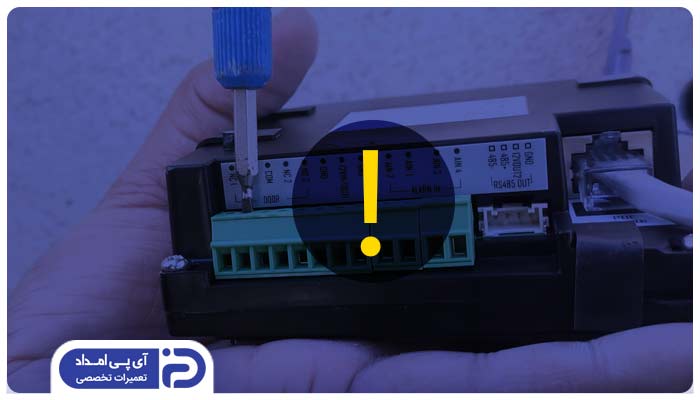

نکات مهم برای نصب و سیم کشی آیفون تصویری
- تنها در صورتی از روش کابل رسانی خطی یا پشت به پشت به مانیتور استفاده کنید که تعداد واحد ها کم باشد و همچنین امکان تغییر در سیستم وجود نداشته باشد.
- توجه کنید که رشته سیم هایی که برای انتقال سیم منفی و تصویر انتخاب می کنید، زوج باشند.
- سعی کنید حتما از سیم شیلد کابل استفاده کنید.
- در صورت قطع شدن کابل از هر قسمت، سیم شیلد به سیم منفی متصل شود.
- توصیه میشود برای انتقال خط تصویر دوربین پنل در متراژ بالا از کابل های کواکسیال استفاده کنید.
- در صورت استفاده از کابل کواکسیال، سیم تصویر را به مغزی کابل کواکسیال و سیم منفی شیلد کابل کواکسیال وصل کنید.
- در صورت وجود دوربین دوم یا سوم برای انتقال خط تصویر دوربین دوم از کابل جداگانه استفاده کنید؛ زیرا استفاده از کابلی که خط تصویر پنل عبور کرده کار درستی نیست.
- هرگز از کابل های اضافی آیفون برای انتقال برق 220 ولت استفاده نکنید.
- هنگام نصب آیفون تصویری حتما محل اتصال سیم ها و سرهم بندی های مربوط به کابل ها و سوکت ها را به خوبی لحیم کاری کنید.
- توصیه میشود برای پوشاندن محل اتصال و سرهم بندی ها از وارنیش یا روکش های حرارتی به جای نوارچسب استفاده کنید.

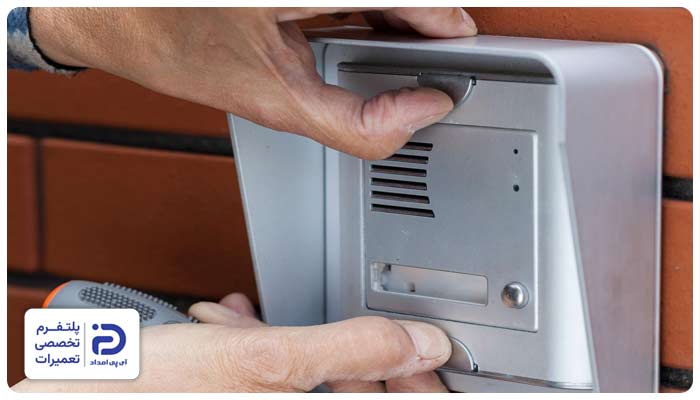

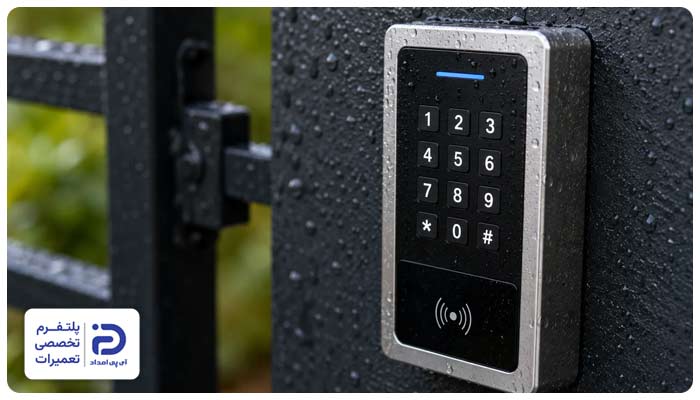

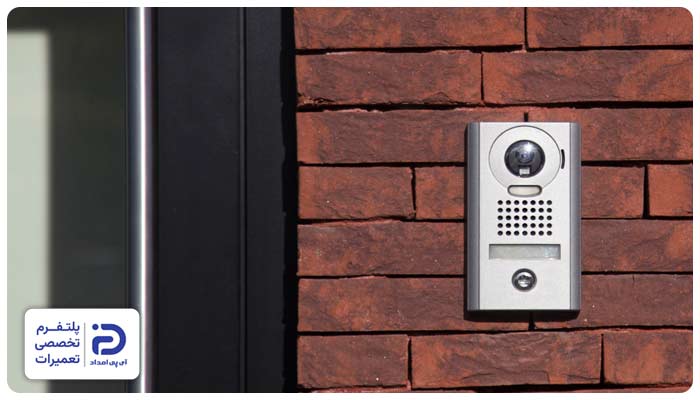

- هنگام نصب پنل خارجی زاویه دید دوربین و حالت ضد نوری را در نظر بگیرید.
- ترانس تغذیه را با کمترین فاصله از پنل و همچنین در محل سرپوشیده نصب کنید.
- توجه داشته باشید برای جلوگیری از نویز روی سیم های صدا و تصویر، از کابل های جداگانه برای انتقال خروجی برق منبع تغذیه به پنل استفاده کنید.
