ارور e03 لباسشویی دوو

• خرابی سنسور تشخیص دما
• خرابی برد
• اتصال لباسشویی به شیر آب گرم

1.1 دسترسی به سنسور تشخیص دما

• دوشاخه لباسشویی را از برق بکشید و شیر آب ورودی را ببندید،
• دو پیچ پشت درب بالایی دستگاه را باز کرده و ابتدا پنل را چند سانتی‌متر به عقب بکشید و پس از آن بلند کنید،
• المنت گرمایشی که در قسمت پایین دیگ قرار گرفته را شناسایی نمایید،

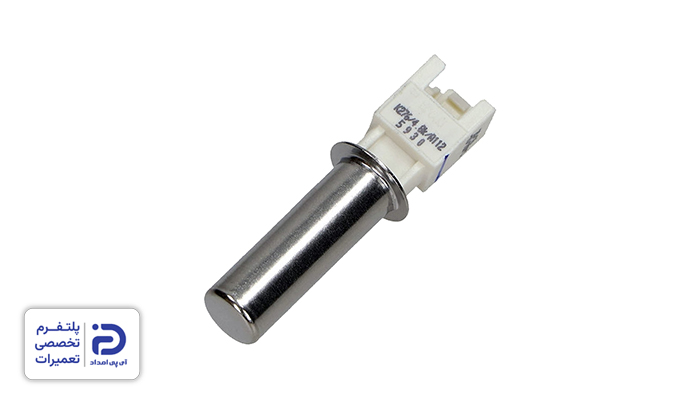

• سنسور ” NTC” داخل یا کنار پایه المنت قرار دارد و دارای یک سوکت دوسیمه است.

1.2 بررسی سنسور دما

• سوکت سنسور را از نظر زنگ‌زدگی، سولفاته‌شدن یا شل بودن مورد بررسی قرار دهید،
• سیم‌های متصل به سنسور را از نظر پارگی یا له‌شدگی چک کنید،
• بدنه سنسور را از نظر شکستگی یا آثار نفوذ آب بررسی کنید،
• سوکت سنسور را جدا کرده و مولتی‌متر را روی حالت اندازه‌گیری مقاومت بگذارید،
• پراب‌های مولتی‌متر را به پایه‌های سنسور وصل کرده و مقدار مقاومت در دمای محیط را اندازه‌ بگیرید،
• در دمای 25 درجه سانتی‌گراد محیط، مقاومت سنسور باید 4 تا 15 کیلو اهم باشد،
• اگر مقاومت “ OL” یا نزدیک به صفر باشد، سنسور اتصال کوتاه شده است،
• با گرم کردن سنسور به کمک آب گرم، مقاومت باید به تدریج کاهش یابد، در غیراین صورت، سنسور خراب است.

1.3 بررسی سیم‌کشی تا برد

• سوکت سنسور را جدا کرده و مسیر سیم‌ها تا برد اصلی را چک کنید،
• با تست بوق مولتی‌متر، پیوستگی هر سیم را بررسی کنید،
• قطعی یا مقاومت غیرعادی سیم‌ها می‌تواند عامل خطای e03 لباسشویی است.

1.4 تعویض سنسور دما

• سوکت سنسور را جدا کرده، ضامن یا گیره نگهدارنده را آزاد کنید،
• سنسور را با حرکت آرام بیرون آورده و از چرخاندن یا اهرم کردن شدید خودداری کنید،
• سنسور جدیدی که مناسب مدل لباسشویی شماست خریداری کرده و در محل قبلی بگذارید،
• سپس گیره یا ضامل را درگیر کرده و سوکت را جا بزنید،
• در پایان پنل لباسشویی را ببندید.

2.1 دسترسی به برد

• دوشاخه لباسشویی را از برق بکشید،
• پیچ پشتی درب بالایی لباسشویی را باز کرده و آن را چند سانتی‌متر عقب کشیده و سپس بلند کنید،
• در اکثر مدل‌های دوو، برد اصلی پشت پنل کنترل و داخل محفظه پلاستیکی بالای دستگاه قرار گرفته است،
• پیش از انجام هر اقدامی بهتر است که درپوش محافظ برد را باز کنید که برد نمایان شود.

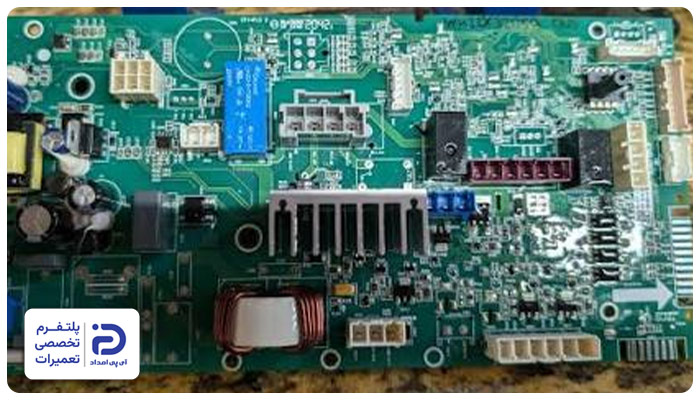

2.2 بررسی برد

• برد را از نظر آثار سوختگی مورد بررسی قرار دهید و قطعات ترک‌خورده یا تغییر رنگ‌ یافته شناسایی کنید،
• خازن‌های بادکرده و نشتی‌دار را چک کرده و سوکت‌ها را از نظر سولفاته شدن یا شل شدن مورد بررسی قرار دهید،
• مسیرهای مسی برد را از نظر سوختگی مشاهده کنید،
• سوکت سنسور دما را روی برد پیدا کرده و سالم بودن پین‌های آن را چک کنید،
• از مولتی‌متر کمک گرفته و مسیر بین سوکت سنسور و قطعات اطراف آن را از نظر قطعی بررسی نمایید،
• درصورت وجود آثار آب خوردگی، احتمال خرابی مدار ورودی سنسور زیاد است،
• حال دستگاه را روشن کرده و با رعایت نکات ایمنی ولتاژ ورودی برد را با مولتی‌متر اندازه بگیرید،
• ولتاژ خروجی تغذیه باید 5 ولت یا 12 ولت باشد،
• افت یا نوسان شدید ولتاژ موجب بروز ارور می‌شود،
• رله کنترل المنت را روی برد پیدا کرده و آثار سوختگی یا تغییر رنگ اطراف آن را بررسی کنید،
• مقاومت بوبین رله را اندازه‌گیری کرده و مطمئن شوید که چسبیدن یا سوختن کنتاکت‌های رله موجب بروز خطا نشده باشد.

2.3 تعویض برد

• از سوکت‌ها و اتصالات برد عکس بگیرید،
• خار یا پیچ‌های نگهدارنده برد را باز کنید،
• به آرامی برد را از جای خود خارج کنید،
• شماره فنی برد جدید را با برد قبلی مطابقت داده و مطمئن شوید که برد کاملا مناسب مدل لباسشویی شما باشد،
• برد جدید را به جای قبلی قرار دهید و خارها یا پیچ‌های نگهدارنده آن را ببندید،
• مطمئن شوید که سوکت‌ها و اتصالات را مطابق عکس وصل کرده باشید،
• در نهایت پنل دستگاه را مونتاژ کنید.

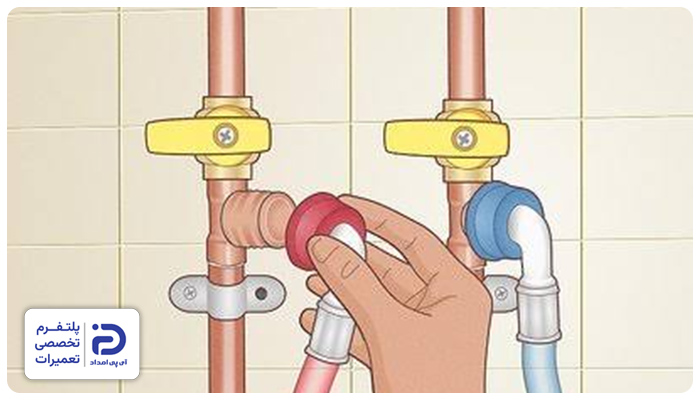

• لباسشویی را جلو بکشید،
• شلنگ آب ورودی لباسشویی را تا رسیدن به شیر ورودی بررسی کنید،
• مطمئن شوید که شلنگ را به شیر آب گرم متصل نکرده باشید،
• در صورت اتصال شلنگ به شیر آب گرم، بست آن را جدا کرده و شلنگ را آزاد کنید،
• سپس شلنگ را به شیر آب سرد متصل نمایید تا مشکل برطرف شود.
