اسپیندل موتور چیست؟

اسپیندل موتور چیست؟
زمان مطالعه: 6 دقیقه
comment
دیدگاه و تجربیات شما برای ما ارزشمند است!

شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله اسپیندل موتور چیست؟ به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.

ارسال دیدگاه

اگر برای شما این پرسش ایجاد شده است که اسپیندل موتور چیست، در این مقاله علاوه بر اشاره به کاربردها و مزایا و معایب این نوع دستگاه ها، به انواع مختلف اسپیندل موتور و ویژگی های آنها نیز اشاره خواهیم کرد. همچنین به اهمیت استفاده و نحوه تصمیم گیری برای خرید و اینکه کدام اسپیندل موتور برای شما مناسب تر است نیز خواهیم پرداخت. با آی پی امداد همراه باشید.

آشنایی با اسپیندل موتور و کاربردهای آن

اسپیندل موتور چیست؟ اسپیندل موتور یک موتور الکتریکی است که برای چرخش سریع یک محور استفاده می‌شود. این موتورها اغلب در ماشین‌آلات CNC مانند فرز و تراش استفاده می‌شوند. اسپیندل موتورها می‌توانند سرعت‌های بسیار بالایی را تولید کنند که برای برش مواد سخت ضروری است.

کاربردهای اسپیندل موتور

اسپیندل موتورها می‌توانند در طیف گسترده‌ای از کاربردها استفاده شوند، از جمله:

  • ماشین‌آلات CNC
  • ابزارآلات
  • تجهیزات پزشکی
  • تجهیزات تولید
  • تجهیزات آزمایشگاهی

اهمیت اسپیندل موتور در دستگاه های سی ان سی

اسپیندل موتورها به دلیل برخورداری از سرعت بسیار بالا، می توانند کارایی مهمی در برش انواع مواد سخت داشته باشند. برای مثال جهت برش فولاد به اسپیندل موتوری با سرعت 20000 دور در دقیقه نیاز است. این دستگاه باید گشتاور کافی برای چرخش ابزار برشی را داشته باشد. گشتاور کافی به اسپیندل موتور اجازه می‌دهد تا ابزار برشی را در مواد سخت فرو برده و برش دهد. اسپیندل موتور باید دقت بالایی داشته باشد تا ابزار برشی را در موقعیت دقیق قرار دهد. دقت بالای اسپیندل موتور به تولید قطعات با دقت بالا کمک می‌کند.

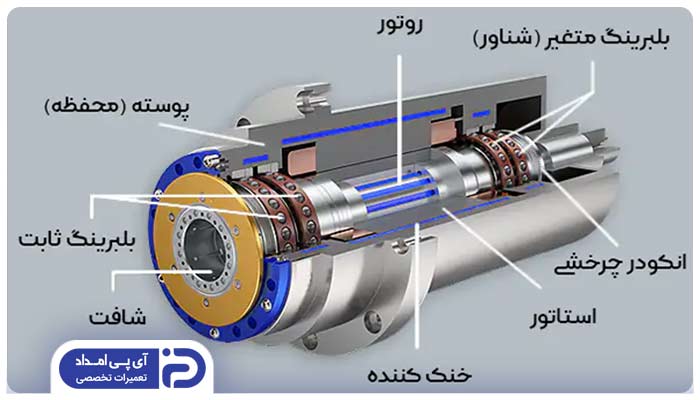

اجزای تشکیل دهنده اسپیندل موتور

اسپیندل موتورها از چهار بخش اصلی تشکیل شده‌اند:

روتور

  • روتور قسمتی از موتور است که می‌چرخد. این قسمت معمولاً از یک هسته آهنی تشکیل شده است که سیم‌پیچ‌های مسی به آن متصل شده‌اند.
  • سیم‌پیچ‌ها هنگام عبور جریان الکتریکی از آنها، میدان مغناطیسی ایجاد می‌کنند. این میدان مغناطیسی باعث می‌شود که روتور بچرخد.

استاتور

  • استاتور قسمتی از موتور است که ثابت است و جریان الکتریکی را به روتور منتقل می‌کند.
  • این قسمت معمولاً از یک هسته آهنی تشکیل شده است که سیم‌پیچ‌های مسی به آن متصل شده‌اند.
  • سیم‌پیچ‌های استاتور هنگام عبور جریان الکتریکی از آنها، میدان مغناطیسی ایجاد می‌کنند.
  • این میدان مغناطیسی با میدان مغناطیسی روتور تعامل می‌کند و باعث می‌شود که روتور بچرخد.

یاتاقان

  • یاتاقان‌ها قسمت‌هایی از موتور هستند که روتور و استاتور را در موقعیت خود نگه می‌دارند و از اصطکاک جلوگیری می‌کنند.
  • یاتاقان‌ها معمولاً از موادی مانند برنز یا فولاد ساخته می‌شوند.

سیستم خنک‌کننده

  • سیستم خنک‌کننده از گرم شدن بیش از حد موتور جلوگیری می‌کند.
  • موتورها هنگام کار گرم می‌شوند. اگر موتور بیش از حد گرم شود، می‌تواند آسیب ببیند.
  • سیستم خنک‌کننده معمولاً از هوا، آب یا روغن استفاده می‌کند تا موتور را خنک کند.

انواع اسپیندل موتور و ویژگی های آنها

حالا که متوجه شدید اسپیندل موتور چیست، قصد داریم به بررسی انواع مدل های آن بپردازیم. اسپیندل موتورها انواع مختلفی دارد که هر کدام ویژگی‌های خاص خود را دارند. انتخاب اسپیندل موتور مناسب برای یک کاربرد خاص به عوامل مختلفی بستگی دارد، از جمله نوع موادی که قرار است برش داده شوند، سرعت برش مورد نیاز و دقت مورد نظر.

اسپیندل موتور هوا خنک

این نوع اسپیندل موتور از هوا برای خنک‌کاری استفاده می‌کند.  اسپیندل موتورهای هوا خنک ارزان‌تر و کم‌ صداتر از اسپیندل موتورهای آب خنک هستند، اما نمی‌توانند سرعت‌های بالایی را تولید کنند. اسپیندل موتورهای هوا خنک از یک فن برای خنک‌کاری روتور استفاده می‌کنند. فن هوا را از اطراف روتور می‌گیرد و آن را از طریق یک کانال به بیرون می‌دمد. این کار باعث می‌شود که از گرم شدن بیش از حد روتور جلوگیری شود. اسپیندل موتورهای هوا خنک معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به سرعت‌های بالا ندارند.

کاربردهای اسپیندل موتور هوا خنک:

  • فرزکاری چوب
  • فرزکاری پلاستیک
  • برش فلزات نرم

اسپیندل موتور آب خنک

اسپیندل موتور آب خنک یک نوع اسپیندل موتور است که از آب برای خنک‌کاری استفاده می‌کند. این نوع اسپیندل موتورها می‌توانند سرعت‌های بالاتری را تولید کنند و برای برش مواد سخت مناسب‌تر هستند. اسپیندل موتورهای آب خنک از یک سیستم خنک‌کاری آبی برای خنک‌کاری روتور استفاده می‌کنند. آب از طریق یک محفظه اطراف روتور جریان می‌یابد و گرمای آن را جذب می‌کند. این آب سپس از طریق یک رادیاتور خنک می‌شود و دوباره به محفظه برمی‌گردد. اسپیندل موتورهای آب خنک معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به سرعت‌های بالا دارند، مانند برش فلزات سخت.

از جمله ویژگی های اسپیندل موتور آب خنک می توان به موارد ذکر شده زیر اشاره کرد.

  • می‌تواند سرعت‌های بالایی را تولید کند.
  • برای برش مواد سخت مناسب‌تر است.
  • لرزش کمتری دارد.
  • عمر مفید طولانی‌تری دارد.
  • گران‌ بودن
  • پرسروصدا بودن
  • نیاز به نگهداری زیاد

اسپیندل موتور آب خنک

کاربردهای اسپیندل موتور آب خنک شامل موارد ذکر شده زیر می باشد:

  • برش فلزات سخت
  • برش مواد کامپوزیتی
  • برش سنگ

اسپیندل موتور با ابزارگیر مورس

اسپیندل موتور با ابزارگیر مورس یک نوع اسپیندل موتور است که از ابزارگیر مورس برای نگه‌داری ابزار استفاده می‌کند. ابزارگیر مورس یک ابزارگیر استاندارد است که در بسیاری از دستگاه‌های CNC استفاده می‌شود. ابزارگیر مورس از یک مخروط داخلی تشکیل شده است که به دور شفت اسپیندل می‌چرخد. ابزار را می‌توان در داخل مخروط قرار داد و با استفاده از یک پیچ، ابزار را در جای خود محکم کرد. اسپیندل موتورهای با ابزارگیر مورس معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به ابزارهای استاندارد دارند، مانند فرزکاری سنتی.

برخی از مزایا و معایب اسپیندل موتور با ابزارگیر مورس شامل مواد زیر است:

  • ابزارگیر استاندارد
  • ارزان‌ بودن
  • نگهداری کم
  • تعویض کند ابزار
  • انعطاف‌پذیری کمتر
  • دقت کمتر

شما با استفاده از ابزارگیر مورس می توانید می توانید از کاربردهای مختلفی که شامل موارد ذکر شده زیر می شوند، بهره مند شوید:

  • فرزکاری سنتی
  • برش فلزات
  • برش پلاستیک

اسپیندل موتور با ابزارگیر کولت

اسپیندل موتور با ابزارگیر کولت یک نوع اسپیندل موتور است که از ابزارگیر کولت برای نگه‌داری ابزار استفاده می‌کند. ابزارگیر کولت یک ابزارگیر سریع است که می‌توان آن را به سرعت تعویض کرد. ابزارگیر کولت از یک یا چند فک تشکیل شده است که به دور شفت اسپیندل می‌چرخند. ابزار را می‌توان در داخل فک‌ها قرار داد و با استفاده از یک پیچ، فک‌ها را سفت کرد تا ابزار در جای خود محکم شود. اسپیندل موتورهای با ابزارگیر کولت معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به تعویض سریع ابزار دارند، مانند فرزکاری CNC.

ویژگی‌های اسپیندل موتور با ابزارگیر کولت:

  • تعویض سریع ابزار
  • انعطاف ‌پذیری بیشتر
  • دقت بالا
  • گران‌ بودن
  • سختی در نگهداری

اسپیندل موتور با ابزارگیر کولت

از جمله کاربردهای اسپیندل موتور با ابزارگیر کولت می توان به وارد ذکر شده زیر اشاره کرد:

  • فرزکاری CNC
  • برش فلزات
  • برش پلاستیک

اسپیندل موتور تسمه‌ای

اسپیندل موتور تسمه‌ای یک نوع اسپیندل موتور است که از یک تسمه برای انتقال نیرو از موتور به محور استفاده می‌کند. این نوع اسپیندل موتورها ارزان‌تر و کم‌صداتر از اسپیندل موتورهای کوپل مستقیم هستند، اما نمی‌توانند سرعت‌های بالایی را تولید کنند. در اسپیندل موتور تسمه‌ای، یک تسمه از روی پولی موتور و پولی اسپیندل می‌گذرد. پولی موتور توسط موتور چرخانده می‌شود و پولی اسپیندل نیز به چرخش در می‌آید. این چرخش به محور اسپیندل منتقل می‌شود. اسپیندل موتورهای تسمه‌ای معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به سرعت‌های بالا ندارند، مانند فرزکاری چوب و پلاستیک.

ویژگی‌های اسپیندل موتور تسمه‌ای شامل موارد زیر است:

  • ارزان
  • کم ‌صدا
  • نمی‌تواند سرعت‌های بالایی را تولید کند.
  • نیاز به نگهداری کم
  • برای برش مواد سخت مناسب نیست.

کاربردهای اسپیندل موتور تسمه‌ای:

  • فرزکاری چوب
  • فرزکاری پلاستیک
  • برش فلزات نرم

اسپیندل موتور کوپل مستقیم

اسپیندل موتور کوپل مستقیم یک نوع اسپیندل موتور است که از یک کوپل مستقیم برای انتقال نیرو از موتور به محور استفاده می‌کند. این نوع اسپیندل موتورها می‌توانند سرعت‌های بالاتری را تولید کنند و برای برش مواد سخت مناسب‌تر هستند. در اسپیندل موتور کوپل مستقیم، موتور به صورت مستقیم به محور اسپیندل متصل است. این اتصال توسط یک کوپل مستقیم انجام می‌شود. کوپل مستقیم یک قطعه فلزی است که دارای دندانه‌هایی در اطراف آن است. دندانه‌های کوپل مستقیم با دندانه‌های محور اسپیندل درگیر می‌شوند و باعث می‌شوند که محور اسپیندل بچرخد. اسپیندل موتورهای کوپل مستقیم معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به سرعت‌های بالا دارند، مانند برش فلزات سخت.

از ویژگی‌های اسپیندل موتور کوپل مستقیم می توان به موارد زیر اشاره مستقیم کرد:

  • می‌تواند سرعت‌های بالایی را تولید کند.
  • برای برش مواد سخت مناسب ‌تر است.
  • لرزش کمتری دارد.
  • عمر مفید طولانی‌تری دارد.
  • گران‌ بودن
  • پرسروصدا بو دن
  • نیاز به نگهداری زیاد

اسپیندل موتور کوپل مستقیم

کاربردهای اسپیندل موتور کوپل مستقیم:

  • برش فلزات سخت
  • برش مواد کامپوزیتی
  • برش سنگ

اسپیندل موتور یکپارچه

اسپیندل موتور یکپارچه، یک نوع اسپیندل موتور است که موتور و اسپیندل در یک قطعه یکپارچه قرار دارند. این نوع اسپیندل موتورها مزایای زیادی نسبت به اسپیندل موتورهای قدیمی دارند، از جمله:

  • وزن کم
  • دقت بالا
  • عمر طولانی‌
  • سروصدای کم

و از جمله معایب آن می توان به موارد ذکر شده زیر اشاره کرد:

  • هزینه بالا
  • تعمیر و نگهداری بالا

از جمله کابردهای این نوع اسپیندل می توان به موارد زیر اشار کرد:

  • فرزکاری CNC
  • برش فلزات
  • برش پلاستیک
  • برش چوب

اسپیندل موتور گیربکسی

اسپیندل موتور گیربکسی یک نوع اسپیندل موتور است که از یک گیربکس برای کاهش سرعت و افزایش گشتاور استفاده می‌کند. این نوع اسپیندل موتورها می‌توانند گشتاورهای بالایی را تولید کنند و برای برش مواد سخت مناسب‌تر هستند. در اسپیندل موتور گیربکسی، موتور به یک گیربکس متصل است. گیربکس سرعت چرخش موتور را کاهش می‌دهد و گشتاور آن را افزایش می‌دهد. این گشتاور افزایش یافته به محور اسپیندل منتقل می‌شود.

ویژگی‌های اسپیندل موتور گیربکسی شامل موارد ذکر شده زیر می باشد:

  • می‌تواند گشتاورهای بالایی را تولید کند.
  • برای برش مواد سخت مناسب‌تر است.
  • لرزش کمتری دارد.
  • عمر مفید طولانی‌تری دارد.
  • گران‌ بودن
  • پرسروصدا بودن
  • نیاز به نگهداری بالا

اسپیندل موتور گیربکسی

کاربردهای اسپیندل موتور گیربکسی:

  • برش فلزات سخت
  • برش مواد کامپوزیتی
  • برش سنگ

تفاوت اسپیندل موتور با سایر موتورهای الکتریکی چیست؟

اسپیندل موتور یک نوع موتور الکتریکی است که برای تولید حرکت چرخشی با سرعت بالا طراحی شده است. این نوع موتورها معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به دقت بالا و سرعت بالا دارند، مانند فرزکاری CNC. اسپیندل موتورها با سایر موتورهای الکتریکی در چند ویژگی اصلی متفاوت هستند:

  • سرعت بالا
  • گشتاور بالا
  • دقت بالا
  • عمر طولانی

اسپیندل موتورها در انواع مختلفی وجود دارند، از جمله اسپیندل موتورهای کوپل مستقیم، اسپیندل موتورهای گیربکسی و اسپیندل موتورهای یکپارچه. انتخاب نوع اسپیندل موتور مناسب به عوامل مختلفی بستگی دارد، از جمله نوع موادی که قرار است برش داده شوند، سرعت برش مورد نیاز و دقت مورد نظر.

چگونه یک اسپیندل موتور برای دستگاه CNC انتخاب کنیم؟

انتخاب اسپیندل موتور مناسب برای دستگاه CNC یک فرآیند مهم است که باید با دقت انجام شود. اسپیندل موتور یک قطعه حیاتی از دستگاه سی ان سی است و عملکرد آن بر کیفیت و سرعت ماشینکاری تأثیر می‌گذارد. در ادامه به چند نکته برای انتخاب اسپیندل موتور مناسب برای دستگاه CNC اشاره خواهیم کرد:

  • نوع موادی که قرار است برش داده شوند
  • سرعت برش مورد نیاز
  • دقت مورد نظر

علاوه بر این عوامل، عوامل دیگری نیز در انتخاب اسپیندل موتور باید در نظر گرفته شود، از جمله:

  • اندازه اسپیندل موتور
  • نوع کوپلینگ
  • نوع خنک ‌کننده
