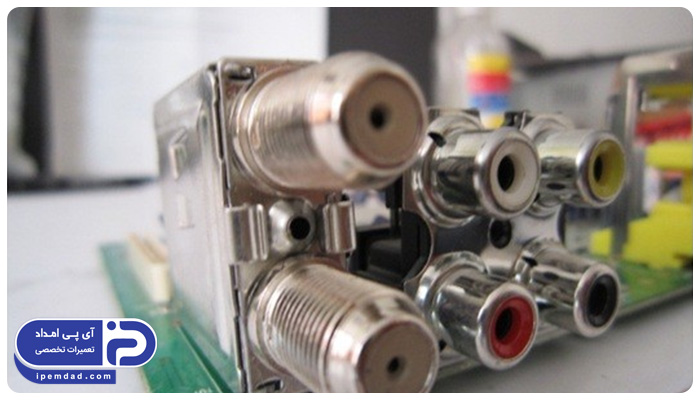

نحوه تست و تعمیر تیونر تلویزیون
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله نحوه تست و تعمیر تیونر تلویزیون به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
مشاوره آنلاینخرابی تیونر تلویزیون می‌تواند به قطع کامل صدا و تصویر منجر شود و شما را با هزینه‌های تعمیراتی بسیاری مواجه کند؛ از همین رو اگر به موقع نشانه‌های خرابی را تشخیص ندهید، احتمالا مجبور شوید برد دستگاه را تعویض نمایید. در این مقاله از آی پی امداد می‌خواهیم شما را با نحوه تست و تعمیر تیونر تلویزیون و دلایل خرابی این قطعه آشنا سازیم تا بتوانید از پرداخت هزینه‌های تعمیراتی بالا جلوگیری کنید. اگر درمورد هرکدام از بخش‌های این مطلب سوالی دارید، در قسمت دیدگاه‌ها برای ما کامنت بگذارید تا کارشناسان آی پی امداد به شما پاسخ دهند. همچنین می‌توانید برای استفاده از خدمات تعمیر تلویزیون در این مجموعه با شماره 02191003098 و 02158941 تماس بگیرید.
تیونر تلویزیون چیست و چه کاربردی دارد؟
تیونر (Tuner) یکی از مهم‌ترین قطعات موجود در تلویزیون است که عملکرد آن را به شدت تحت تاثیر قرار می‌دهد.
- این قطعه وظیفه دارد، سیگنال‌های آنتن را دریافت کرده و آنها را به تصویر و صدا تبدیل نمایید.
- تیونر سیگنال‌های آنالوگ یا دیجیتال را از آنتن یا کابل دریافت و به سیگنال‌های صوتی و تصویری قابل پردازش توسط برد اصلی تبدیل می‌کند.
- بدون تیونر، تلویزیون نمی‌تواند شبکه‌ها را پیدا کرده و نمایش دهد.
- درصورتی‌که تیونر با مشکل مواجه شود، تلویزیون به درستی نمی‌تواند تصاویر را نمایش دهد.
علت خرابی تیونر در تلویزیون
خرابی تیونر در تلویزیون و به وجود آمدن اختلال در عملکرد آن می‌تواند به دلایل متعددی از جمله موارد زیر رخ دهد.
- فرسوده شدن قطعاتی همچون آی‌سی‌ها، ترانزیستورها، خازن‌ها در تلویزیون به دلیل استفاده طولانی مدت
- نوسانات برق یا شوک ولتاژ که باعث آسیب به مدار تیونر میشود.
- به وجود آمدن تداخلات الکترومغناطیسی که معمولا از دستگاه‌هایی مانند مودم، مایکروویو یا حتی اسپیکرهای بی‌سیم نشات می‌گیرند.
- وجود نقص نرم‌افزاری به علت نصب ناقص آپدیت‌ها که معمولا در تلویزیون‌های هوشمند رخ می‌دهد.
- مدار تیونر یا برد اصلی آن آسیب فیزیکی دیده باشند.
- در فضای داخلی تلویزیون، گرد و غبار و رطوبت بسیاری جمع شده باشد.
- استفاده از کابل‌های معیوب یا اتصال نادرست RF که ولتاژ یا جریان غیرمجاز را به تیونر منتقل می‌کند.
- ضربه یا افتادن تلویزیون که موجب آسیب به لحیم‌کاری یا قطعات داخلی تیونر میشود.
- ورود رطوبت یا گرد و غبار که به مرور منجر به اتصال کوتاه در تیونر می‌گردد.
نحوه تست تیونر تلویزیون
اگر می‌خواهید مطمئن شوید که تیونر تلویزیون شما دچار اختلال شده، باید با نحوه تست و همچنین علائم خرابی آن آشنا باشید. به طور کلی برای تست تیونر تلویزیون شما می‌توانید طبق جدول زیر عمل کنید:
| مراحل تست | نشانه‌های خرابی |
| ۱. بررسی تصویر | عدم نمایش تصاویر یا نشان دادن پیغام “No Signal” |
| ۲. بررسی کانالها | وجود مشکل در دریافت برخی کانالها |
| ۳. بررسی برفکی بودن تصاویر | وجود نویزهای فراوان در تصویر، برفکی بودن یا تاری تصاویر |
| ۴. بررسی صدا | وجود مشکل در پخش صدا و قطع و وصلی مداوم آن |
| ۵. بررسی تغییر رنگ تصاویر | تغییر رنگ تصاویر به شکل غیر طبیعی |
| ۶. پیغام خطا | مشاهده پیغام‌های “Signal Lost” و “Tuner Error” |
۱. بررسی تصویر
- در صورت از کار افتادن تیونر، تصویری روی تلویزیون نمایش داده نمی‌شود.
- همچنین امکان شنیدن صدا از تلویزیون هم وجود ندارد.
- عدم نمایش تصاویر از اصلی‌ترین نشانه‌های خرابی تیونر تلویزیون است.
- این نشانه خرابی در اغلب اوقات با نمایش پیغام “No Signal” همراه است.
۲. بررسی کانالها
- اگر حین تماشای تلویزیون با نمایش ناقص کانالها مواجه شدید، باید بدانید که این مسئله یکی از نشانه‌های خرابی تیونر است.
- البته درصورتی دریافت ناقص کانالها نشانه خرابی تیونر است که اکثر کانالها به درستی کار کنند و تنها برخی از آنها دچار مشکل باشند.
- مشکل در دریافت برخی کانالها، نشان از عملکرد ضعیف تیونر در پردازش سیگنال‌ها است.
- اگر به این مسئله بی‌توجه باشید به مرور ممکن است دریافت تمامی کانالها با اختلال مواجه شود.

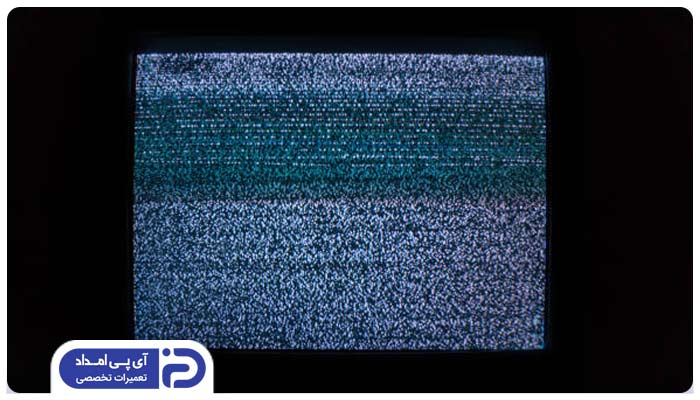

۳. بررسی برفکی بودن تصاویر
- نویزها می‌توانند تصاویر را به همراه نقاط سفید روی نمایشگر به نمایش بگذارند.
- معمولا وجود نویز در تصاویر یکی از نشانه‌های عملکرد ضعیف تیونر است.
- در چنین حالتی تیونر تلویزیون شما دچار ایراد شده و نمی‌تواند سیگنال‌های قوی و پایدار را دریافت کند.
- این اختلال در عملکرد تیونر در مواقعی که شرایط آب‌وهوایی مساعد نیست، بیشتر مشاهده میشود.
۴. بررسی صدا
- علاوه‌بر تصاویر، وجود مشکل در پخش صدا هم می‌تواند از دلایل خرابی تیونر باشد.
- البته در این مورد ابتدا باید بلندگوی دستگاه مورد بررسی قرار گیرد و در صورت عدم اختلال در آن، مشکل از تیونر تلویزیون است.
- ولتاژ‌های ناپایدار ورودی و اختلال در ماژول تیونر می‌تواند از دلایل رخ داد چنین مشکلی باشد.

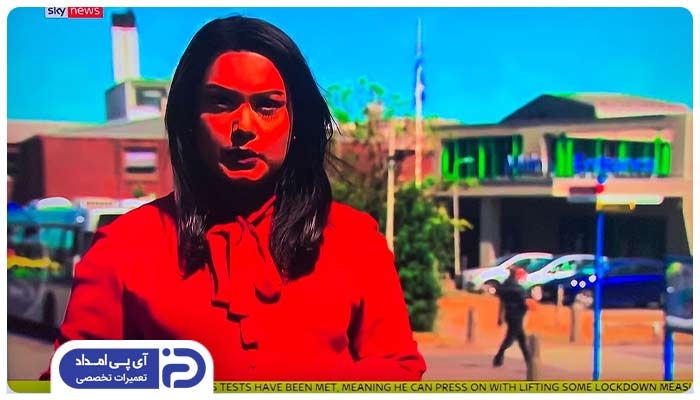

۵. بررسی تغییر رنگ در تصاویر
- تغییرات فاحش در نمایش رنگ تصاویر از دیگر نشانه‌های خرابی تیونر به شمار می‌رود.
- گاهی ممکن است شما حین تماشای تلویزیون با نمایش تصاویری به رنگ آبی کامل، سبز یا قرمز کامل مواجه شوید.
- این مسئله به‌دلیل وجود اختلال در عملکرد پردازش سیگنال توسط تیونر رخ می‌دهد.
۶. پیغام خطا
- در برخی از تلویزیون‌ها پیغام‌های خطایی نمایش داده میشود.
- پیغام‌هایی مانند “No Signal”، “Antenna error” یا “Tuner not found” نشان‌دهنده خرابی تیونر هستند.
- مشاهده دقیق هر پیغام به برند تلویزیون بستگی دارد که شما برای آشنایی با پیغام برند تلویزیون خود می‌توانید به دفترچه راهنما رجوع کنید.
آموزش گام به گام تعمیر تیونر تلویزیون
در بسیاری از مواقع اگر تیونر آسیب دیده باشد، بهتر است آن را تعویض کنید؛ اما پیش از آن ممکن است بتوانید از طریق مراحل زیر مشکلات تیونر را برطرف نمایید.

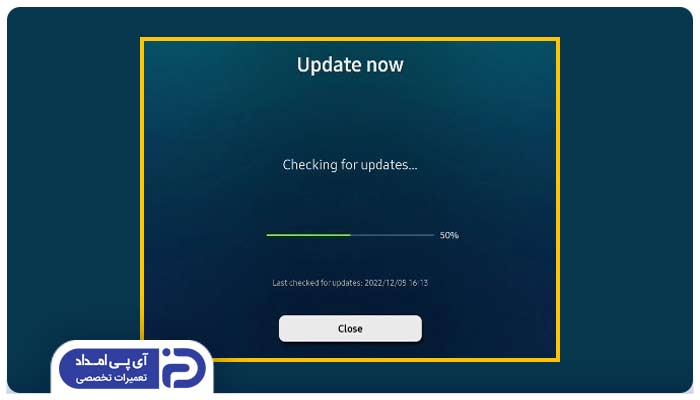

۱. به‌روزرسانی نرم‌افزار تلویزیون
تلویزیون‌های هوشمند گاهی دچار باگ‌های نرم‌افزاری می‌شوند که شما با به‌روزرسانی آنها می‌توانید مشکل را برطرف نمایید.
- با کمک ریموت تلویزیون منوی تنظیمات (Settings) را باز کنید.
- روی گزینه پشتیبانی (Support) کلیک کنید.
- در برخی مدل‌ها گزینه پشتیبانی تحت عنوان درمورد دستگاه (About) دیده میشود.
- پس از ورود به بخش پشتیبانی، به‌روز رسانی نرم‌افزار (Software Update) را انتخاب کنید.
- روی گزینه “Check for Updates” یا همان بررسی برای به‌روزرسانی کلیک کنید.
- درصورت وجود نسخه جدید از برنامه‌ها، آنها را دانلود نمایید.
- سپس فرآیند نصب را انجام دهید.
- در نهایت تلویزیون را خاموش و روشن کنید.
۲. بررسی کابل RF و اتصالات آنتن
شل شدن اتصالات آنتن و وجود اختلال در عملکرد “RF” می‌تواند اختلالاتی در دریافت سیگنال‌ها ایجاد کند.
- تلویزیون را خاموش کرده و دو شاخه آن را از برق جدا کنید.
- پورت “RF IN” را مورد بررسی قرار دهید.
- در صورت وجود گرد و غبار روی پورت، به کمک یک دستمال خشک یا اسپری هوای فشرده برای تمیز کردن آن اقدام کنید.
- از ابتدا تا انتهای کابل را بررسی کرده و اگر خم‌شدگی یا زدگی در کابل مشاهده شد، آن را عوض کنید.
- درصورت استفاده از تقسیم‌کننده‌های سیگنال، بهتر است آنها را حذف کنید.
- اتصال مستقیم آنتن به تلویزیون عملکرد بهتری دارد.
- درصورت استفاده از آنتن‌های رومیزی، بهتر است آنها را نزدیک پنجره قرار دهید.
- تغییر جهت آنتن می‌تواند در بهبود و تقویت سیگنال‌های دریافتی نقش داشته باشد.
- از تقویت‌کننده (بوستر) درصورت ضعیف بودن سیگنال‌ها استفاده کنید.

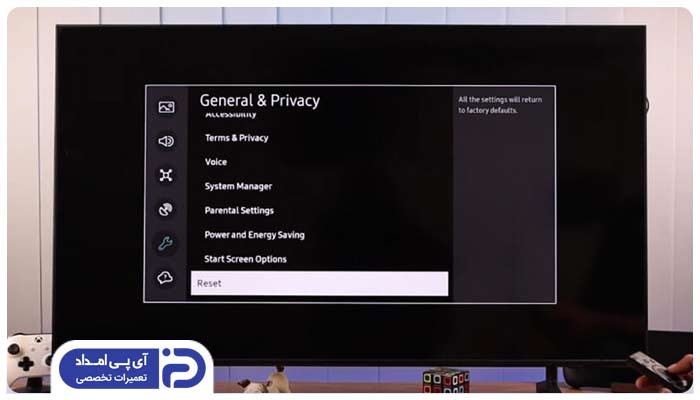

۳. بازنشانی تنظیمات (Factory Reset)
وجود ایراداتی در تنظیمات ممکن است اختلالاتی در عملکرد تیونر ایجاد کند.
- وارد تنظیمات (Settings) تلویزیون خود شوید.
- در میان گزینه‌های موجود، “Reset/Factory Reset” یا تنظیمات کارخانه را پیدا کنید.
- درصورت نیاز رمز عبور دستگاه که در اکثر مدل‌ها 0000 یا 1234 است را وارد نمایید.
- روی گزینه “Full Reset” یا بازنشانی کامل کلیک کنید.
- با کلیک روی بازنشانی کامل، تلویزیون به‌طور خودکار خاموش و روشن میشود.
- بعد از راه‌اندازی مجددا، باید به بخش “Channel Scan” یا جستجوی کانالها وارد شده و سپس کانال‌یابی انجام دهید.
۴. تست ولتاژ تیونر (AGC Voltage)
وجود ولتاژ غیرعادی در پایه “AGC” از نشانه‌های عملکرد ضعیف تیونر در تقویت و پردازش سیگنال است.
- برای تست ولتاژ تیونر در اولین مرحله شما به یک مولتی‌متر دیجیتالی نیاز دارد.
- سپس برای دسترسی به تیونر باید تلویزیون را باز کنید.
- برد اصلی را مورد بررسی قرار دهید.
- باتوجه به نقشه شماتیک یا دیتاشیت پایه “AGC” را که روی آی‌سی تیونر قرار گرفته پیدا کنید.
- ولتاژ پایه “AGC” را با استفاده از مولتی‌متر اندازه‌گیری نمایید.
- درصورتی‌که ولتاژ به‌دست آمده 3.9 ولت باشد، تیونر سیگنال‌ها را بیش‌‌از حد تقویت می‌کند؛ پس با دیود زنر یا مقاومت می‌توانید قدرت تیونر را کاهش دهید.
- اما اگر ولتاژی که اندازه گرفته‌اید کمتر از 2 ولت باشد، ممکن است در برد دستگاه مشکلی وجود داشته باشد.
- ولتاژ نوسانی یا غیرعادی هم می‌تواند وجود مشکلاتی در تیونر و منبع تغذیه را به شما نشان دهد.

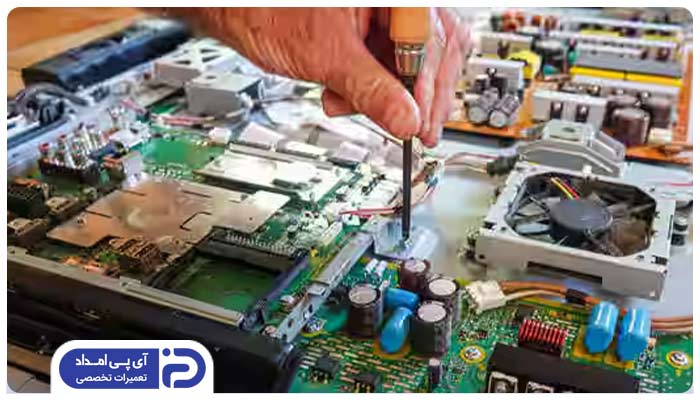

5. تعویض یا تعمیر قطعات داخلی تیونر تلویزیون
اگر تمامی مراحل گفته شده بی‌نتیجه بودن، احتمال وجود خرابی‌های سخت‌افزاری در قطعات داخلی تیونر وجود دارد. در این مرحله از تعمیر تیونر، معمولا به‌صورت زیر قطعات و عملکردشان مورد بررسی قرار می‌گیرد.
| قطعه | عملکرد |
| آی‌سی TDA یا SDA | پردازش و کنترل سیگنال RF را برعهده دارد. |
| MOSFETهای تقویت RF | سیگنال‌های دریافتی را تقویت می‌کند. |
| کریستال نوسان‌ساز | فرکانس پایه تیونر را تعیین می‌کند. |
| ماژول تیونر فلزی | واحدی برای دریافت و دمدولاسیون سیگنال است. |
- برای بررسی قطعات گفته شده ابتدا باید تلویزیون را باز کنید تا به برد اصلی دسترسی داشته باشید.
- سپس قطعاتی که نام بردیم را مورد بررسی قرار دهید و سوختگی یا شکستگی‌های موجود را بیابید.
- قطعات معیوب را با کمک هیتر یا هویه جدا کنید.
- قطعه سالم را جایگزین قطعه معیوب کنید و برای نصب آن از لحیم‌کاری استفاده نمایید.
- اگر کل ماژول سوخته باشد، بهتر است که تیونر فلزی را با نمونه‌ای مشابه عوض کنید.
- بعد از تعویض تیونر دستگاه را مجددا تست کنید و مطمئن شوید که سیگنال‌ها بازگشته‌اند.
هزینه‌های تعمیر و تعویض تیونر تلویزیون
درصورت خرابی تیونر و اقدام برای تعمیر یا تعویض آن، هزینه‌ها کاملا متغیر است و به عوامل مختلفی بستگی دارد. آی پی امداد به عنوان یک مرکز تخصصی و مجاز تعمیرات لوازم خانگی، هزینه‌های خدمات خود را کاملا شفاف، بر اساس نرخ‌نامه اتحادیه و طبق نوع دستگاه و قطعه مشخص می‌کند. در مورد تیونر تلویزیون، هزینه‌ها معمولا به دو دسته تقسیم میشود:
- اگر تیونر قابل تعمیر باشد (مثلا با ترمیم لحیم‌کاری‌ها، تعویض خازن یا آی‌سی داخلی)، هزینه تعمیر به‌صرفه‌تر بوده و بستگی به برند، مدل تلویزیون، شدت خرابی و زمان‌بر بودن تعمیر دارد.
- مزیت این روش، حفظ قطعه فابریک دستگاه و اقتصادی‌تر بودن نسبت به تعویض کامل است.
- اگر تیونر کاملاً از کار افتاده یا تعمیر آن مقرون‌به‌صرفه نباشد، تکنسین آی پی امداد اقدام به تعویض می‌کند.
- این هزینه نیز به برند (ال‌جی، سامسونگ، سونی، ایکس‌ویژن، اسنوا و…)، کمیاب بودن تیونر، سایز و تکنولوژی دستگاه (LED, OLED, QLED) بستگی دارد.
برای تعمیر و تعویض تیونر تلویزیون با کجا تماس بگیریم؟
در این مقاله با نحوه تست و تعمیر تیونر تلویزیون آشنا شدید. تیونر نقش بسیار مهمی در دریافت و پردازش سیگنال‌های تلویزیون دارد. خرابی آن باعث مشکلاتی مثل نیامدن تصویر، صدا، برفکی شدن و پیدا نشدن کانالها میشود. برای اطمینان از سلامت، باید هم کابل‌ها و اتصالات و هم خود تیونر از نظر ولتاژ و نرم‌افزار بررسی شوند. در نهایت اگر مشکل از تیونر باشد، با تعمیر یا تعویض آن می‌توانید مجددا تلویزیون خود را بدون ایراد استفاده کنید. اگر تلویزیون شما دچار مشکل در بخش تیونر شده است، می‌توانید از خدمات تعمیرات تلویزیون در آی پی امداد استفاده کنید. برای این منظور با شماره‌های 02191003098 و 02158941 تماس بگیرید تا کارشناسان آی پی امداد شما را راهنمایی کنند.
