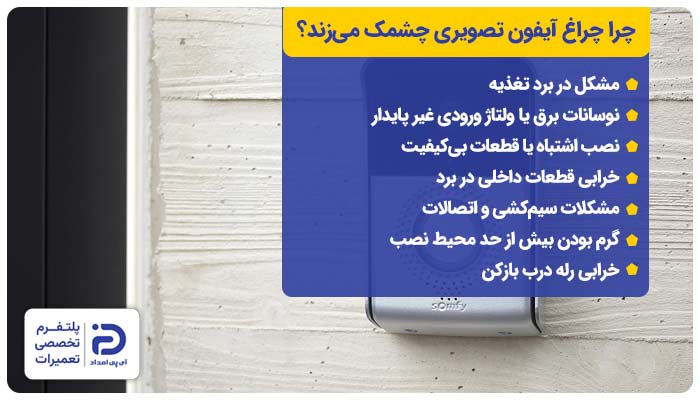

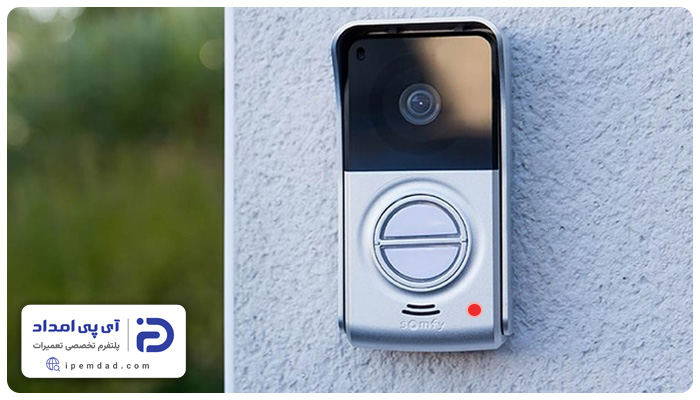

علت چشمک زدن چراغ آیفون تصویری

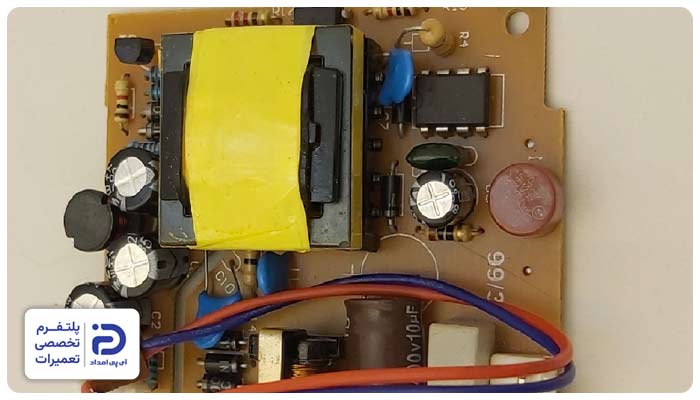

1. مشکل در برد تغذیه

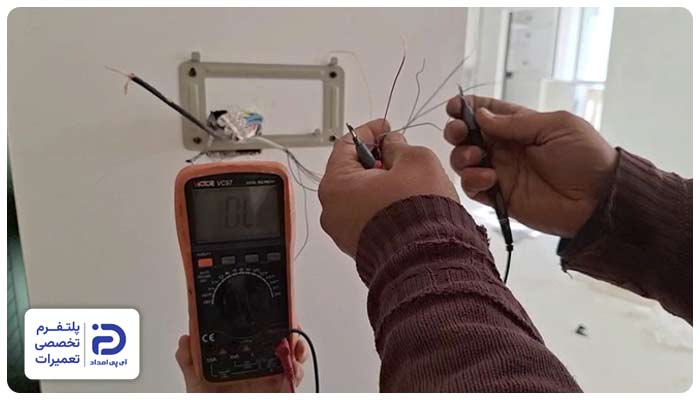

2. نوسانات برق یا ولتاژ ورودی غیر پایدار

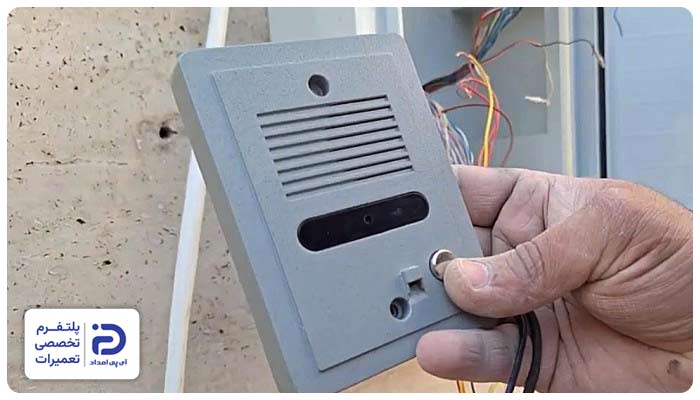

3. نصب اشتباه یا قطعات بی‌کیفیت
4. خرابی قطعات داخلی در برد

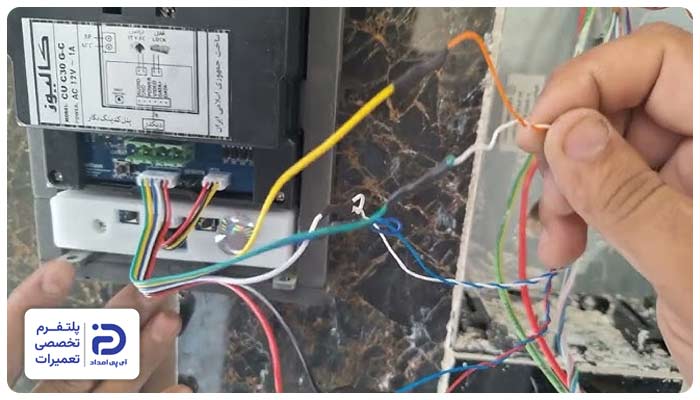

5. مشکلات سیم‌کشی و اتصالات

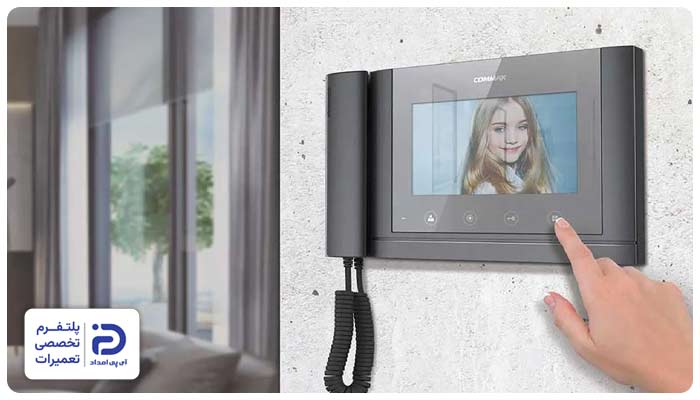

6. گرم بودن بیش از حد محیط نصب

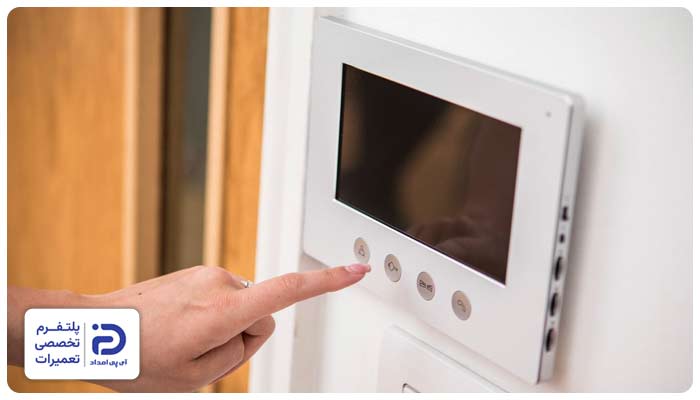

7. خرابی رله درب بازکن

1.1 بررسی اولیه

• اگر از آداپتور استفاده می‌کنید، آن را لمس کنید و مطمئن شوید که بیش از حد گرم نشده است،
• در صورت استفاده از ترانس برای تامین برق آیفون تصویری، چک کنید که بوی سوختگی یا صدای نویز نداشته باشد،
• همچنین نور چراغ را هم مورد بررسی قرار دهید، کم‌نور بودن و چشمک زدن چراغ در 80 درصد مواقع نشان از مشکل در برد تغذیه است.

1.2 باز کردن آیفون تصویری

• برق ساختمان را از فیوز قطع کرده و مانیتور را روبه بالا بکشید که از روی پایه خارج شود،
• دوپیچ در قسمت زیری دستگاه یا پشت مانیتور وجود دارد که باید با پیچ‌گوشتی مناسب آن را باز کنید،
• حال قاب پشت دستگاه را به آرامی جدا کنید تا به برد اصلی دسترسی داشته باشید،
• روی برد اصلی قطعاتی مانند خازن 25V یا 35V، چند دیود، یک رگولاتور 7805 یا 7812 یک ترانس کوچک یا مدار سوئیچینگ دیده می‌شود.

1.3 بررسی خازن‌ها

• خازن‌های الکترولیت را مشاهده کنید،
• علائمی مانند برجستگی، نشتی مایع یا بادکردگی را روی آن‌ها شناسایی نمایید،
• برای بررسی دقیق‌تر مولتی‌متر را روی حالت ” Capacitance” قرار دهید،
• اگر مقداری که مولتی‌متر به شما نشان می‌دهد با مقدار نامی آن یکی نباشد، پس نتیجه می‌گیریم خراب است.

1.4 بررسی دیود و رگولاتورهای ولتاژ

• مولتی‌متر را روی حالت تست دیودی تنظیم کنید،
• پایه‌های دیود را با پراب‌های مولتی‌متر تست کنید،
• یک طرف باید جریان داشته باشد و طرف دیگر نه، بنابراین اگر جریان درهر دو سمت وجود داشته باشد، دیود سوخته است،
• برای تست رگولاتور ولتاژ باید مولتی‌متر را روی حالت ” DC Voltage” قرار دهید،
• با پراب‌های مولتی‌متر، جریان پایه‌های رگولاتور را اندازه بگیرید،
• سمت چپ یا ورودی باید ولتاژ 12V، سمت راست یا خروجی باید ثابت ولتاژ 5V نشان دهد، وسط اتصال بدنه است،
• اگر خروجی کم و زیاد شود، پس رگولاتور خراب است.

1.5 بررسی کابل خروجی تغذیه روی برد

• کانکتور خروجی 12V یا 5V که به برد اصلی می‌رود را مشاهده کنید،
• اگر شل شده باشد، چراغ آیفون تصویری چشمک می‌زند؛ پس کانکتور را یکبار جدا کرده و محکم جا بزنید.

1.6 تعمیر

• هر یک از قطعاتی که بررسی کردیم و خراب بود را باید با نمونه مشابه تعویض کنید،
• برای تعویض هر قطعه به قلع و هویه نیاز دارید،
• پس ابتدا با هویه لحیم قطعات را باز کنید، سپس با مقداری سیم لحیم قطعه جدید و سالم را روی برد لحیم‌کاری کنید،
• مراقب باشید که مقدار سیم لحیم نباید آنقدری زیاد شود که اتصال سرد به وجود آورد.

1.7 مونتاژ و تست

• بعد از تعویض تمامی قطعات خراب شده، دستگاه را مونتاژ کنید،
• سپس آیفون تصویری را روی پایه آن بگذارید و به برق وصل کنید،
• در نهایت عملکرد چراغ را تست کرده و مطمئن شوید که مشکل دستگاه برطرف شده باشد.

2.1 بررسی اولیه بدون ابزار

• چندین مرتبه زنگ آیفون تصویری را بزنید و عملکرد چراغ را بررسی کنید،
• اگر همزمان با زنگ زدن، چشمک زدن بیشتر شود، ولتاژ ورودی پایدار نیست،
• همچنین الگوی تغییر نور چراغ را همزمان با روشن شدن وسایل پرمصرف دیگر در خانه بررسی کنید،
• اگر در یک ساختمان بزرگ زندگی می‌کنید، آیفون تصویری واحدهای دیگر را هم بررسی نمایید و درصورت وجود مشکل، برق ساختمان نوسان دارد.

2.2 بررسی ولتاژ ورودی با مولتی‌متر

• برای اندازه‌گیری دقیق ولتاژ ورودی آیفون تصویری از ترانس یا آداپتور باید از مولتی‌متر استفاده نمایید،
• بدین منظور مولتی‌متر را روی ” DC 20V” بگذارید،
• سیم‌های خروجی آداپتور یا ترانس را اندازه بگیرید،
• مقدار خروجی باتوجه به مدل آیفون باید 12V یا 15V باشد،
• به مقدار ولتاژ توجه داشته باشید اگر ولتاژ بین 10 تا 13 نوسان دارد، پس نتیجه می‌گیریم ورودی ناپایدار است.

2.3 بررسی سیم‌کشی ورودی

• پیچ‌های ترمینال ورودی برق آیفون تصویری را از روی پنل یا مانیتور بررسی کنید،
• درصورت شل بودن، باید با پیچ‌گوشتی آن‌ها را محکم کنید،
• شل بودن اتصالات به افت ولتاژ و چشمک‌زدن چراغ منجر می‌گردد،
• سیم‌ها را هم مورد بررسی قرار دهید،
• اگر سیمی لخت شده یا با فلز در تماس باشد، نوسان تولید می‌کند،
• بنابراین با یک نوار چسب باکیفیت، سیم را عایق‌بندی کرده و از فلز فاصله دهید،
• همچنین قسمت‌هایی از سیم که سوخته یا قهوه‌ای شده هم باید تعویض شود،
• ضمنا سیم‌کشی بین ترانس یا آداپتور و مانیتور را با دست لمس کنید،
• اگر گرم شده باشد، پس افت ولتاژ وجود دارد.

2.4 تست منبع تغذیه با بار مصنوعی

برای آنکه بفهمید که منبع تغذیه در حالت بی‌بار، ولتاژ نرمان دارد یا هنگام فشار دچار افت ولتاژ می‌شود، این تست را انجام دهید:

• یک لامپ 12 ولت کوچک تهیه کنید،
• لامپ را به خروجی آداپتور متصل نمایید،
• حال مجددا ولتاژ را اندازه‌گیری کنید،
• اگر ولتاژ با اتصال لامپ از 12 ولت به 8 یا 10 ولت کاهش پیدا کند، پس آداپتور یا ترانس ضعیف شده است،
• اگر ولتاژ ثابت باشد، مشکل در مسیر سیم‌کشی یا برد مانیتور است.

2.5 بررسی جعبه فیوز و پریز تغذیه آیفون

• فیوز آیفون تصویری را یکبار قطع و وصل کنید،
• اگر آیفون به یک سه‌راهی یا چندراهی متصل شده، آن را مستقیم به پریز بزنید،
• پریز را با فازمتر یا تستر پریز مورد بررسی قرار دهید که ارت و نول درست باشند،
• اگر در ساختمان نوسان شدید باشد، بهتر است از سرج پروتکتور یا محافظ ولتاژ استفاده نمایید.

2.6 بررسی ترانس یا آداپتور

• آداپتور را به برق وصل کرده و آن را لمس کنید،
• اگر بیش از حد داغ باشد، فشار بیش از حد روی آن وجود دارد یا ممکن است قطعات داخلی آن خراب باشد،
• بوی سوختگی خفیف یا صدای وزوز هم از نشانه‌های آسیب داخلی است.
• درصورتی‌که آداپتور از توان خروجی پایینی برخوردار باشد، زمانی که زنگ فعال شود، ولتاژ افت کرده و چراغ چشمک می‌زند.

2.7 تعویض منبع تغذیه

• اگر با انجام مراحل فوق متوجه شدید که آداپتور شما دارای ولتاژ ناپایداری است،
• مدل آیفون تصویری را چک کنید،
• مقدار ولتاژ و آمپر مورد نیازتان را یادداشت نمایید،
• آداپتوری که دارای همان ولتاژ و آمپر مساوی یا بالاتر است خریداری نمایید،
• بهتر است آمپر آداپتور از چیزی که نیاز دارید بالاتر باشد،
• آمپر پایین‌تر مشکلات قبلی را در پی دارد،
• سیم‌ها را طبق رنگ و قطب قبلی متصل کنید،
• برای آنکه در این رابطه مشکلی پیش نیاید، می‌توانید پیش از باز کردن اتصالات از آداپتور از آن‌ها عکس بگیرید،
• در نهایت بعد از تعویض آداپتور، عملکرد دستگاه را تست کنید.

3.1 بررسی اولیه کیفیت قطعات

• اگر به‌تازگی مانیتور، آداپتور، برد آیفون یا پنل را تعویض کرده‌اید، اولین احتمال علت چشمک زدن چراغ آیفون تصویری، بی‌کیفیت بودن قطعه جایگزین شده است،
• پس باید ابتدا آداپتورهای تعویضی را بررسی کنید،
• اگر آداپتور وزن پایین و بدنه پلاستیکی نازکی داشته باشد و هنگام لمس، داغ شود، احتمال تقلبی بودن آن وجود دارد،
• ضمنا باید چک کنید که از سیم برق نازک یا سیم تلفن برای مسیر آیفون استفاده شده است یا خیر،
• چراکه این سیم‌ها باعث افت ولتاژ و چشمک زدن چراغ می‌شوند.

3.2 بررسی سیم‌کشی ترمینال‌ها

• مانیتور را به سمت بالا بکشید که از پایه دیواری جدا شود،
• پشت دستگاه ترمینال‌هایی با برچسب ” GND”، ” CALL”، “+12V”، “V1” یا “V2” وجود دارد که باید آن‌ها را شناسایی نمایید،
• تک‌تک سیم‌ها را مورد بررسی قرار دهید،
• مطمئن شوید که هیچ سیمی به ترمینال اشتباه متصل نباشد،
• معمولا اتصال سیم به ” COM” با ” CALL” اشتباه گرفته می‌شود،
• به هرحال پس از اطمینان از اتصال درست سیم‌ها به ترمینال‌ها، باید تمامی سیم‌ها را با دست تکان دهید،
• اگر چراغ چشمک‌زن تغییر کند، احتمالا اتصال شل شده و باید آن را محکم کنید،
• می‌توانید ترتیب درست اتصال سیم‌ها به ترمینال‌ها را از طریق دفترچه راهنمای محصول چک کنید.

3.3 بررسی کیفیت و سایز سیم‌ها

• سیم‌های ضعیف افت ولتاژ لحظه‌ای و چشمک زدن چراغ را در پی دارند،
• برای بررسی کیفیت سیم‌ها ابتدا باید روکش سیم را 2 سانتی‌متر کنار زده و ضخامت مس را مورد بررسی قرار دهید،
• اگر قطر رشته‌ها کم و 0.2 میلی‌متر باشد، بهتر است آن را تعویض نمایید،
• درصورتی که مسیر سیم‌کشی از 10 متر بیشتر باشد، سیم نازک می‌تواند به افت ولتاژ منجر شود،
• محل‌های اتصال بین پنل و واحد را مورد بررسی قرار دهید،
• درصورت استفاده از چسب برق به جای ترمینال، احتمال قطعی افزایش پیدا می‌کند،
• همچنین اگر سیم‌ها اکسید شده باشند، باید آن‌ها را تعویض نمایید.

3.4 بررسی اتصالات جعبه تقسیم

• جعبه تقسیم نزدیک پنل یا داخل واحد را باز کنید،
• اگر اتصالات با سیم لخت و چسب انجام شده‌اند، ممکن است مشکل از آن نقطه باشد،
• پس بهتر است هر سیم را جدا کرده و با ترمینال پیچی یا سوئیچی مجددا وصل کنید،
• برای بررسی دقیق‌تر، حین خاموش و روشن شدن آیفون تصویری، اتصال را با دست تکان داده و اگر تغییری در حالت چشمک زدن دستگاه به وجود آمد، پس آن اتصال خراب است و باید تعویض شود.

3.5 تست آداپتور یا ترانس

• آداپتور فعلی را از برق بکشید و آداپتور دیگری که کیفیت بالایی دارد با مشخصات مشابه تهیه کنید،
• برای تست، آداپتور را موقتا به آیفون تصویری وصل کنید،
• اگر چراغ ثابت بماند، پس آداپتور بی‌کیفیت است و باید تعویض شود،
• آداپتور باید خروجی 12 ولت DC با حداقل 1.5 یا 2 آمپر داشته باشد.

3.6 تست کابل فلت یا برد داخلی مانیتور

• اگر قطعات داخلی کیفیت پایینی داشته باشند، چراغ دستگاه شروع به چشمک زدن می‌کند،
• در این صورت باید مانیتور را باز کرده، کابل فلت بین برد تغذیه و برد اصلی را مورد بررسی قرار دهید،
• هرگونه قطع‌شدگی، پارگی یا شل شدن را در مسیر کابل شناسایی کرده و در صورت وجود، کابل را تعویض کنید،
• فلت را یکبار جدا، به آرامی و به شکل صاف متصل نمایید،
• اگر روی برد نقطه‌های قلع کمرنگ یا ترک‌خورده مشاهده شود، برد کیفیت پایینی دارد.

3.7 تعویض قطعات مشکل‌دار

• بعد از انجام مراحل فوق و شناسایی قطعات مشکل‌دار بهتر است برای تعمیر اقدام کنید،
• آداپتور را با مدل اورجینال و مناسب با برند آیفون تصویری تعویض کنید،
• سیم‌کشی‌ها باید با سیم 0.5 یا 0.75 افشان مسی استاندارد تعویض شوند،
• درصورت تقلبی بودن برد، یک برد اورجینال خریداری کنید،
• از برد قبلی و اتصالات آن عکس بگیرید،
• برد جدید را طبق عکس در دستگاه نصب کنید،
• بهتر است سوکت‌های شل شده یا زنگ‌زده هم با نمونه‌های مشابه و باکیفیت‌تری تعویض شوند.

4.1 قطع برق و باز کردن مانیتور

• دوشاخه ترانس یا آداپتور را از برق بکشید،
• چند ثانیه صبر کنید که شارژ خازن‌ها کاملا تخلیه شوند،
• مانیتور را رو به سمت بالا بکشید و آن را از پایه یا فریم دیواری جدا کنید،
• معمولا 4 یا 6 پیچ در قسمت پشتی مانیتور وجود دارد که باید آن را با پیچ‌گوشتی مناسب باز کنید،
• قاب را به‌آرامی بردارید، به‌نحوی که فلت‌ها آسیب نبینند.

4.2 بررسی چشمی دقیق برد

• حال خازن‌های الکترولیتی استوانه‌ای روی برد را مشاهده کنید،
• اگر بالای آن‌ها برجسته و شکم‌دار شده‌اند یا مایع قهوه‌ای و سفید اطراف آن‌ها مشاهده می‎کنید، احتمال خرابی و نشتی در آن‌ها وجود دارد،
• علاوه‌بر این باید مقاومت‌های ” SMD” را هم از نظر تغییر رنگ، فیوز ” SMD” که قطعه‌ای کوچک و سفید است از نظر قطع شدن و تراشه‌ها را از نظر سوختگی یا ترک مورد بررسی قرار دهید،
• نقاط لحیم‌شده دور پایه‌های کلاف ترانس یا رگولاتورهای ولتاژ را بررسی کنید،
• اگر لحیم‌کاری در این قسمت‌ها کدر و ترک‌دار شده به ایجاد اتصال ناپایدار منجر می‌شود،
• درصورت احساس بوی سوختگی خفیف هم ممکن است منبع تغذیه دچار مشکل باشد.

4.3 تست اتصال فلت‌ها و سوکت‌ها

• فلت‌تصویر و تغذیه را آرام خارج کنید،
• لبه‌های طلایی فلت را با استفاده از یک گوش‌ پاک‌کن خشک تمیز کنید،
• مجددا فلت‌ها را به شکل صاف و محکم جا بزنید،
• اگر فلت شل شده باشد، قطع و وصلی ولتاژ اتفاق می‌افتد.

4.4 تست برد تغذیه

• مانیتور را به صورت قاب باز روشن کنید، بخش نزدیک به آداپتور را با پشت انگشت لمس کنید،
• اگر بیش از حد گرم باشد، پس آی‌سی یا رگولاتور دچار مشکل شده است،
• حال باید مولتی‌متر را روی حالت ” DC Voltage” تنظیم کنید،
• خروجی برد تغذیه به برد اصلی را اندازه بگیرید و مطمئن شوید که روی 12 ولت یا 15 ولت باشد،
• اگر نوسان داشته باشید و خروجی 9 یا 10 ولت باشد، پس یکی از قطعات روی برد دچار خرابی شده است.

4.5 شناسایی قطعه خراب

• خازن‌، رگولاتور، مقاومت ” SMD” در ورودی تغذیه، آی‌سی کنترل در مدار سوئیچینگ و فیوز داخلی ” SMD” را از نظر ظاهری مورد بررسی قرار دهید،
• اگر خازن‌ها بادکرده یا نشتی داشته باشند، خراب هستند،
• اگر ولتاژ خروجی پایدار نباشد، رگولاتور دچار مشکل شده است،
• مشاهده علائم سوختگی و نیم‌سوز شدن روی مقاومت‌ها هم به قطع و وصل جریان برق منجر می‌شود،
• درصورت شنیدن صدای تق‌تق هم ممکن است سوئیچینگ و آی‌سی‌های آن دچار خرابی باشند،
• عدم عبور جریان از فیوز داخلی هم از علت‌های چشمک زدن چراغ آیفون تصویری است.

4.6 تعمیر یا تعویض قطعات

• بعد از اطمینان از خرابی قطعات، هر قطعه باید تعویض شود،
• برای این کار ابتدا قطعات مشابه و باکیفیت تهیه کنید،
• هر قطعه خراب روی برد را با هویه 60 وات از برد جدا کنید،
• پایه قطعه جدید را با مقداری سیم لحیم به نحوی که اتصال سرد ایجاد نشود، روی برد نصب کنید،
• مطمئن شوید که نقاط لحیم شده براق و کوچک باشند.

4.7 مونتاژ و تست

• قبل از بستن مانیتور، برق آن را وصل کرده و عملکرد چراغ را تست کنید،
• در صورت اطمینان از عملکرد درست، فلت‌ها را یکبار دیگر محکم فشار دهید،
• قاب را ببندید و پیچ‌های آن را محکم کنید.

5.1 قطع کامل برق

• ترانس آیفون تصویری را از پریز بکشید،
• چند ثانیه صبر کنید که انرژی باقی‌مانده تخلیه شود،
• مطمئن شوید که مانیتور حتما خاموش باشد.

5.2 باز کردن مانیتور و دسترسی به اتصالات

• مانیتور را بالا بکشید تا از پایه دیوار جدا شود،
• پیچ‌های پشتی را باز کرده و قاب آن را به آرامی و به‌نحوی که فلت‌ها آسیب نبینند، باز کنید،
• چهار سیم اصلی با شماره‌های 1 ( صدا ” Audio”)، 2 (تصویر ” Video”)، 3 ( منفی ” Common / GND”) و 4 (مثبت زنگ یا فرمان ” Ring / Call”) وجود دارد،
• گاهی ممکن است این سیم‌ها 6 یا 5 تا باشند و این موضوع به مدل آیفون تصویری بستگی دارد.

5.3 بررسی شل بودن یا خارج شدن سیم‌ها

• هر سیم باید کاملا زیر پیچ ترمینال قرار داشته باشد،
• هیچ رشته سیمی نباید قطع شده باشد،
• همچنین سیم‌ها نباید عایق‌زدایی بیش از حد داشته باشند،
• سیم‌ها را تکان دهید و تغییرات چراغ را بررسی کنید، هرگونه تغییر نشان از شل بودن سیم است،

5.4 محکم کردن سیم‌ها

• سیم شل شده را 5 میلی‌متر لخت کنید،
• رشته‌های آن را در هم بپیچید که منسجم شوند،
• سیم را درست زیر پیچ ترمینال بگذارید و پیج را محکم کنید،
• بهتر است محکم کردن پیچ به‌نحوی صورت گیرد که سیم له نشود،
• سیم را آرام بکشید و مطمئن شوید که آزاد نمی‌شود.

5.5 بررسی رنگ‌بندی و شماره‌بندی صحیح سیم‌ها

• شماره‌ها باید مطابق پنل باشند،
• برای مثال سیم شماره 1 پنل به شماره 1 مانیتور وصل شود،
• بهتر است شماره‌ها را برای سیم‌کشی در نظر بگیرید و به رنگ‌بندی توجه زیادی نداشته باشید،
• برای مقال ممکن است سیم قرمز شماره 4 باشد؛ پس باید به ترمینال مناسب وصل شود.

5.6 تست سیم‌ها با مولتی‌متر

• مولتی‌متر را روی حالت ” Continuity” تنظیم کنید،
• دو سر یک سیم را در پنل و مانیتور لمس کنید،
• اگر بوق ممتد شنیده شود پس سیم سالم است،
• اگر بوق قطع و وصل شود، سیم نیمه‌قطع است،
• اگر هیچ صدایی شنیده نشود، سیم کاملا قطع شده است.

5.7 بررسی پوسیدگی، زنگ‎زدگی یا اکسیدشدگی

• اتصالات سبز، سفید یا قهوه‌ای، سیم‌های رنگ‌پریده و خردشونده نشان از پوسیدگی اتصالات هستند،
• پس یک فرچه کوچک فلزی یا مسواک خشک تهیه کرده و سطح اکسید را بسابید،
• پس از آن یک قطره الکل ایزوپروپیل 99 درصد روی گوش پاک‌کن بریزید و محل اکسید را تمیز کنید،
• اجازه دهید که الکل خشک شود، سپس سیم را همانطور که توضیح دادیم محکم کنید.

5.8 بررسی سیم بین طبقات و رایزر

• درصورتی که آیفون تصویری چند طبقه باشد، باید جعبه تقسیم را باز کنید،
• سیم‌ها را از نظر قطعی و لخت شدن مورد بررسی قرار دهید،
• درصورت مشاهده هرگونه آسیب، آن قسمت را با چسب برق یا ترمینال جدید اصلاح کنید،
• سیم‌هایی که با تاب دادن به هم وصل شده‌اند را داخل ترمینال محکم کنید،
• در نهایت عملکرد چراغ مانیتور را مورد بررسی قرار داده و مطمئن شوید عملکرد درستی داشته باشد.

6.1 بررسی محل نصب مانیتور

• بررسی کنید که مانیتور زیر نور مستقیم خورشید، بالای رادیاتور یا بخاری گازی، داخل فضای بسته و نزدیک آشپزخانه قرار نگرفته باشد،
• درصورت برقراری یکی از شرایط فوق، منبع گرما موجب اختلال در عملکرد آیفون تصویری شده است.

6.2 ایجاد فضای تهویه مناسب

• برای رفع این مشکل، باید مانیتور را جدا کنید،
• پشت مانیتور از پدهای پلاستیکی یا فاصله‌دهنده استفاده نمایید،
• فاصله مانیتور و دیوار بهتر است حدود 8 تا 10 میلی‌متر باشد؛ پس چندین پد پلاستیکی برای رسیدن به این فاصله استفاده کنید،

6.3 جابه‌جایی مانیتور

• درصورت نصب مانیتور روی بخاری یا شوفاژ، آن را جابه‌جا کنید،
• پایه‌های دیواری را 30 تا 50 سانتی‌متر از محل فعلی دور کرده و سیم‌ها را داخل ترمینال به صورتی‌که در مرحله قبل توضیح دادیم وصل کنید.

6.4 ایجاد تهویه در فضای بسته

• اگر مانیتور را داخل قاب قرار داده‌اید،
• بهتر است که دو سوراخ روی قاب و دو سوراخ زیر آن ایجاد کنید که هوا داخل آن جریان داشته باشد.

6.5 نصب شید

• درصورتی که نور آفتاب به صورت مستقیم روی مانیتور تابانده می‌شود،
• باید یک پارچه نازک، شید کوچک یا محافظ نیمه‌شفاف روی پنجره نصب کنید،
• همچنین اضافه کردن یک محافظ ساده پلاستیکی بالای مانیتور هم مفید خواهد بود،
• با تنظیم زاویه مانیتور هم می‌توانید از آیفون تصویری خود در برابر نور خورشید محافظت نمایید.

6.6 کاهش گرمای داخلی

• مانند مراحل قبلی مانیتور را از روی پایه جدا کرده و قاب آن را باز کنید،
• با یک دمنده دستی، گرد و غبار موجود داخل مانیتور را پاک کنید،
• بدین شکل می‌توانید دمای داخلی را در اثر تجمع گرد و غبار کاهش دهید.

7.1 بررسی صدای رله

• مانیتور را روشن کرده و دکمه باز کردن در را فشار دهید،
• به دقت گوش دهید که صدای کلیک یا تیک را بشنوید،
• در صورت عدم شنیدن صدا، رله دچار خرابی شده است.

7.2 بررسی مصرف جریان قفل برقی

• دستگاه را از برق نکشید،
• مولتی‌متر را روی حالت ” DC Amp” یا ” DC Voltage” تنظیم کنید،
• سیم‌‎های خروجی مخصوص قفل را پیدا کنید،
• این سیم‌‎ها با علامت ” DOOR” یا ” LOCK” نشان داده می‌شوند،
• حال خروجی را با زدن دکمه ” OPEN” اندازه بگیرید،
• اگر ولتاژ به قفل نرسد، پس خروجی رله قطع است.

7.3 باز کردن دستگاه برای بررسی فیزیکی رله

• دستگاه را خاموش و پیچ‌های پشت آن را باز کنید،
• روی برد به دنبال رله که قطعه‌ای مستطیلی شکل با پایه‌های ضخیم باشید،
• دودزدگی، بادکردگی، شکستگی یا جوش سرد را در اطراف پایه‌های رله مورد بررسی قرار دهید.

7.4 تعویض رله

• درصورت اطمینان از خرابی رله، باید با هویه 60 واتی آن را از روی برد جدا کنید،
• یک رله جایگزین با مشخصات مشابه تهیه نمایید،
• با دقت رله جدید را روی برد لحیم‌کاری کنید،
• مراقب باشید که مقدار سیم لحیم زیاد از حد نشود که اتصال سرد به وجود آید.

7.5 مونتاژ و تست نهایی

• قاب دستگاه را ببندید،
• هنگام باز کردن درب صدای رله را گوش دهید،
• و در نهایت مطمئن شوید چراغ آیفون چشمک نمی‌زند.
