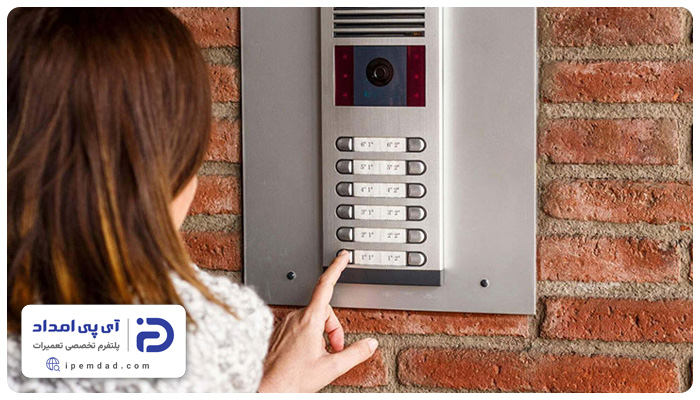

علت تداخل زنگ آیفون تصویری

1. خرابی برد شاسی یا برد پنل زنگ
2. خرابی میکروسوئیچ مانیتور
3. کددهی اشتباه واحدها
4. خرابی سوئیچر
5. اتصالی در سیم‌کشی مشترک
6. رطوبت یا نفوذ آب به داخل پنل بیرونی
7. خرابی برد صوت مانیتور
8. نصب آیفون موازی (اینترکام) با سیم‌کشی نامناسب

1.1 قطع برق و دسترسی به برد

• برق کل سیستم آیفون تصویری را باید از تابلوی اصلی قطع کنید.
• سپس با کمک پیچ‌گوشتی مناسب، پنل بیرونی را باز کرده تا به برد اصلی و برد شاسی دسترسی داشته باشد.

1.2 تست بازر (Buzzer Test)

• در این مرحله به یک مولتی‌متر نیاز دارید.
• مولتی‌متر را روی حالت تست پیوستگی بگذارید.
• پراب‌های مولتی‌متر را روی دو پین یا دو محل لحیم‌کاری که به سیم زنگ واحدهایی که با یکدیگر تداخل دارند، وصل کنید.

1.3 تحلیل نتیجه تست

• با شنیدن صدای بوق پیوسته، نتیجه می‌گیریم که بین دو مسیر اتصالی رخ داده است.
• اما اگر صدای بوق شنیده نشد، اتصالی در برد رخ نداده و شما باید موارد دیگر را برای رفع تداخل زنگ آیفون تصویری مورد بررسی قرار دهید.

1.4 تعمیر یا تعویض

• درصورت اطمینان از رخ دادن اتصالی، با استفاده از ذره‌بین، محل اتصالی که مانند یک ذره فلز، لحیم اضافی و خوردگی است را پیدا کنید.
• این ذره را با استفاده از یک ابزار نوک‌تیز از محل اتصالی بردارید.
• اما اگر اتصالی داخلی در مدار چاپی رخ داده یا برد آسیب جدی دیده باشد، باید این قطعه را تعویض کنید.
• برای تعویض ابتدا از اتصالات روی برد عکس بگیرید که هنگام مونتاژ با مشکل مواجه نشوید.
• سپس را با استفاده از لحیم اتصالات را جدا کرده و برد را با نمونه‌ای مشابه جایگزین کنید.

2.1 تشخیص مانیتور مشکل‌ساز

• مانیتور واحدی که زنگ آن به اشتباه به صدا درمی‌آید را پیدا کنید.
• سوکت برق 220 ولت، فیش 4 یا 5 سیمه ورودی را از پشت مانیتور جدا نمایید.
• حال زنگ واحدی که تداخل ایجاد می‌کند را بزنید.

2.2 تحلیل نتیجه و تعمیر

• اگر بعد از انجام این اقدامات، تداخل زنگ آیفون تصویری برطرف شد، نتیجه می‌گیریم که در میکروسوئیچ یا برد صوت آن مانیتور، مشکل وجود دارد.
• بدین منظور باید مانیتور را باز کرده و میکروسوئیچ را مورد بررسی قرار دهید.
• اگر اتصالی یا شکستگی در میکروسوئیچ مشاهده کردید، باید آن را با نمونه مشابه تعویض نمایید.
• معمولا میکروسوئیچ‌های 4 پایه در آیفون‌های تصویری تعبیه می‌شوند.

2.3 تست برد صوت

• اگر حتی بعد از تعویض میکروسوئیچ هم مشکل تداخل زنگ آیفون تصویری برطرف نشد، باید برد صوتی را مورد بررسی قرار دهید.
• بدین منظور نیاز است که سلامت خازن‌های صافی و مقاومت‌های اطراف آی‌سی زنگ که روی برد صوت تعبیه شده‌اند را با مولتی‌متر تست کنید.
• درصورتی که هریک از قطعات گفته شده روی برد مشکل داشتند، باید با استفاده از لحیم‌کاری آن را جدا کرده و سپس نمونه مشابه را با جایگزین کنید.

3.1 دسترسی به تنظیمات کدینگ

• از طریق پنل آیفون تصویری، منوی تنظیمات کددهی یا برنامه‌ریزی را باز کنید.
• معمولا این منو با فشردن کلیدی خاص مانند کلید ستاره یا ” Program” و وارد کردن رمز عبور مدیر باز می‌شود.

3.2 بازبینی و اصلاح کدها

• لیست کدهای تنظیم شده برای تمامی واحدها را مورد بررسی قرار دهید.
• اگر دو واحد با کد یکسانی تنظیم شده باشند، بهتر است که کد واحد دوم را به یک کد منحصر به‌فرد تغییر دهید.

3.3 تست نهایی

• بعد از آنکه تغییرات را ذخیره کردید، سیستم را مجددا تست نمایید.
• زنگ هر واحد را به صورت جداگانه بزنید و مطمئن شوید که تنها واحد مورد نظر شما زنگ بخورد.

3.4 بررسی دکودر

• در سیستم‌های قدیمی از یک دکودر فیزیکی برای تفکیک واحدها استفاده می‌کنند.
• این دکودرها ماژول‌های کوچکی هستند که وظیفه تفکیک و آدرس‌دهی را برعهده دارد.
• این دکودرها را در تمامی واحدها مورد بررسی قرار داده و از صحت جامپرهای کددهی آن‌ها اطمینان یابید.
• جامپرها را مورد بازبینی قرار داده و در صورت وجود مشکل، آن‌ها مجددا با دقت بیشتری تنظیم نمایید.

4.1 شناسایی و قطع سیم‌ها

• سوئیچر یک ماژول کوچک به اندازه یک قوطی کبریت است که پشت مانیتور یا در جعبه تقسیم قرار گرفته است.
• برق سیستم را قطع و سیم‌های ورودی و خروجی آن را علامت‌گذاری کنید.

4.2 تست جایگزینی

• سوئیچر قدیمی را از مدار خارج کرده و یک سوئیچر جدید و سالم که مشخصات فنی و برند آن مشابه نمونه قبلی است را با آن جایگزین نمایید.
• سیم‌های علامت‌گذاری شده را با دقت به پورت‌های خروجی و ورودی سوئیچر جدید وصل کنید.

4.3 تست عملکرد

• برق سیستم را مجددا وصل کنید.
• زنگ واحد را تست کرده و اگر تداخل آن‌ها برطرف شده بود؛ پس نتیجه می‌گیریم سوئیچر قدیمی مشکل داشته و کلا باید آن را کنار بگذارید.

4.4 تست برق‌رسانی

• در نهایت اگر بعد از تست زنگ واحدها همچنان سوئیچر مشکل داشت، باید ولتاژ ورودی سوئیچر را مورد بررسی قرار دهید.
• ولتاژ باید 12 ولت باشد که برای فهمیدین آن می‌توانید از مولتی‌متر استفاده نمایید.
• نوسان ولتاژ به اختلال در عملکرد سوئیچر منجر می‌شود.

5.1 ایزوله‌سازی از پنل

• پنل بیرونی را باز کنید.
• سیم زنگ را پیدا کرده و ترمینال مربوط به آن را از روی برد جدا کنید.
• این سیم که معمولا با شماره 5 مشخص شده باید با چسب برق باکیفیت عایق‌کاری شود.

5.2 تست اتصال به زمین

• مولتی‌متر را روی حالت بازر تنظیم کنید.
• یکی از پراب‌های مولتی‌متر را به سیم زنگ جدا شده وصل کنید.
• پراب دیگر مولتی‌متر را به سیم منفی/ زمین متصل نمایید.

5.3 تحلیل نتیجه و عیب‌یابی مسیر

• اگر صدای بوق شنیدید، سیم زنگ به سیم منفی یا سیم دیگر اتصالی دارد.
• بدین منظور باید تمام جعبه‌های تقسیم و رایزر ساختمان را باید مورد بازبینی قرار دهید.
• اتصالی فیزیکی مانند فشردگی کابل یا پارگی روکش را پیدا کنید.
• با استفاده از نوار برق محکم آن را عایق‌کاری نمایید.

5.4 تعویض کابل

• در نهایت اگر اتصالی سیم در دیوار بوده و نتوانستید آن را ردیابی کنید.
• بهتر است که کابل زنگ مربوطه یا کل کابل 4 یا 5 زوج را در آن مسیر تعویض نمایید.

6.1 خشک کردن برد

• پنل بیرونی را باز کنید.
• برد شاسی و برد اصلی را خارج نمایید.
• پیش از خارج کردن بردها از اتصالات آن‌ها عکس بگیرید که برای مونتاژ با مشکل مواجه نشوید.
• هرگونه رطوبت مرئی را با استفاده از پارچه بدون پرز تمیز کنید.
• از الکل ایزوپروپیل و یک مسواک نرم برای پاک کردن محل‌های اکسید شده استفاده نمایید.

6.2 استفاده از سشوار

• اجازه دهید بردها در هوای آزاد خشک شوند.
• درصورت نیاز، از سشوار استفاده کنید و آن را روی حرارت بسیار کم استفاده نمایید.
• از فاصله دور، هوای گرم را برای تبخیر رطوبت سریع‌تر روی برد بگیرید.

6.3 آب‌بندی پنل

• بعد از اطمینان از خشکی و نصب بردها، از چسب سیلیکون شفاف آکواریوم استفاده کنید.
• منافذ ورودی کابل‌ها و پشت پنل را آب‌بندی کرده و از نفوذ مجدد رطوبت جلوگیری نمایید.

7.1 بازرسی چشمی قطعات

• مانیتور را باز کنید.
• برد اصلی و برد صوتی را مورد بررسی قرار دهید.
• به دنبال خازن‌های بادکرده یا نشتی‌دار، مقاومت‌های سوخته و تغییر رنگ‌یافته باشید.

7.2 تست خازن‌ها و رله زنگ

• با استفاده از مولتی‌متر یا خازن‌سنج، خازن‌های صافی در مسیر تغذیه مدار زنگ و رله‌ها را تست کنید.
• رله معیوب و خازن‌های باد کرده یا ظرفیت خارج شده را با نمونه‌های مشابه تعویض نمایید.

7.3 بررسی آی‌سی زنگ

• آی‌سی مربوط به تولید صدای زنگ را از روی برد مورد بررسی قرار دهید.
• برای این کار هم باید از مولتی‌متر کمک بگیرید.
• درصورتی‌ خرابی آی‌سی زنگ، آن را با یک نمونه مشابه تعویض نمایید.

8.1 جدا کردن مانیتور موازی

• برق سیستم را قطع کنید.
• مانیتورهای فرعی یا مانیتور دوم را از مدار جدا کنید.
• برای جدا کردن مانیتورهای فرعی، کافی است که سیم‌های ارتباطی آن را از مانیتور اصلی جدا کرده و ایزوله کنید.

8.2 تست سیستم با مانیتور اصلی

• برق دستگاه را وصل کنید.
• زنگ پنل را تست کنید.
• اگر تداخل برطرف شده بود؛ پس نتیجه می‌گیریم در سیم‌کشی یا به‌طور کلی مانیتور دوم مشکل وجود داشته است.

8.3 اصلاح سیم‌بندی

• سیم‌بندی مانیتور دوم را با توجه به دفترچه راهنمای برند مورد بررسی قرار دهید.
• معمولا در اکثر برندها، سیم زنگ که با شماره 5 مشخص می‌شود، بین مانیتور اصلی و فرعی نباید به شکل مستقیم وصل گردد.
• این سیم را باید از طریق سوکت‌های مخصوص به مدار داخلی آیفون فرعی وصل کنید.

8.4  تست نهایی

• بعد از انجام اصلاحات سیم‌بندی، سیستم را تست کنید.
• درصورتی که با وجود سیم‌بندی‌های صحیح باز هم تداخلاتی در زنگ آیفون تصویری وجود داشت.
• باید مانیتور موازی را تعویض کنید.
