علت تار شدن تصویر آیفون تصویری

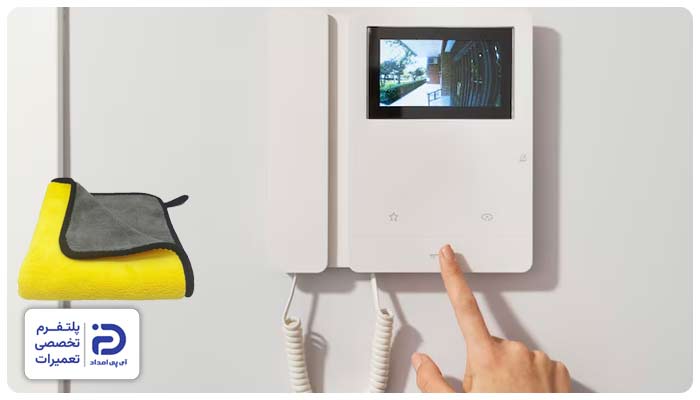

1. کثیف یا خش‌دار شدن طلق یا لنز پنل

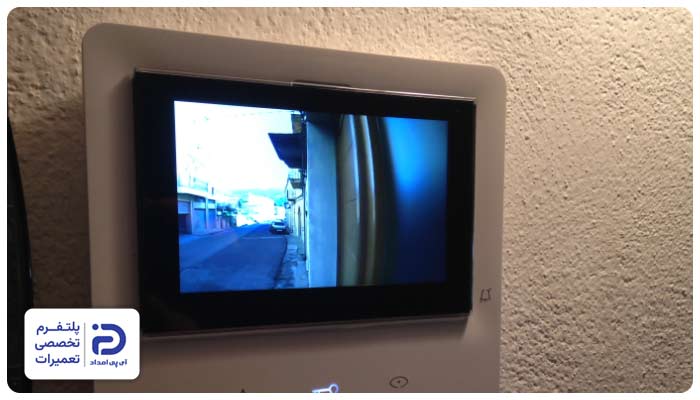

2. نور نامناسب

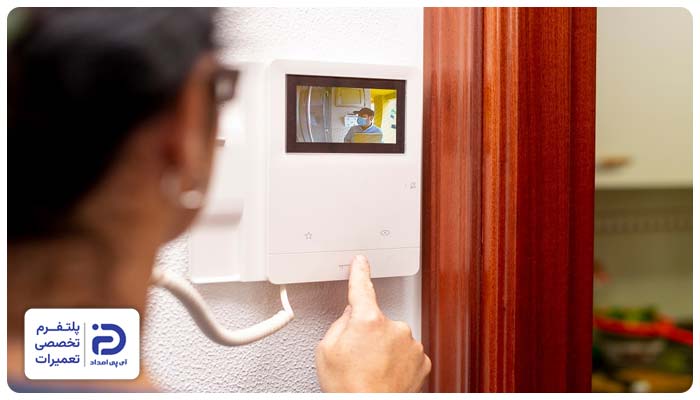

3. کیفیت پایین یا رزولوشن کم دوربین پنل

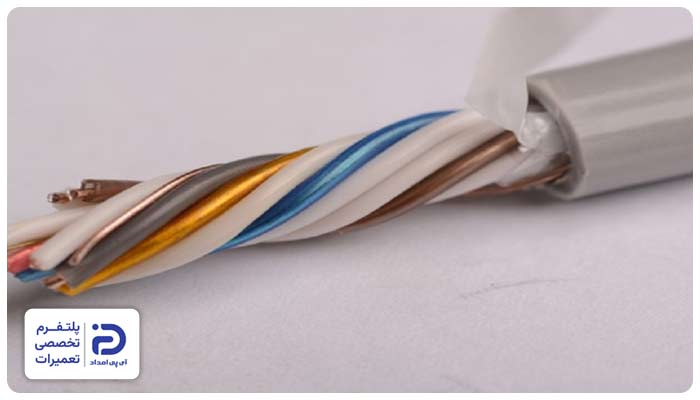

4. مسائل سیم‌کشی و کابل

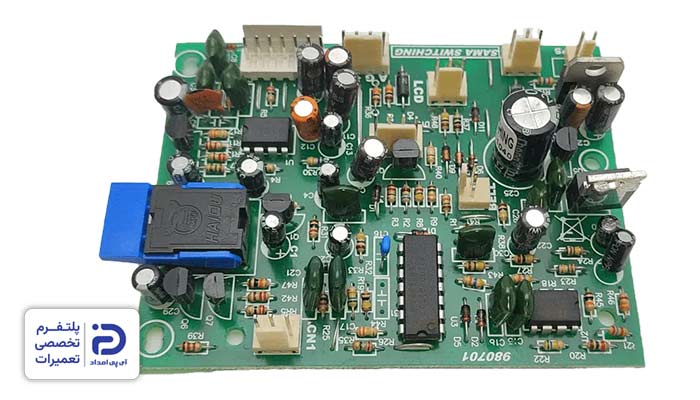

5. خرابی سخت‌افزاری

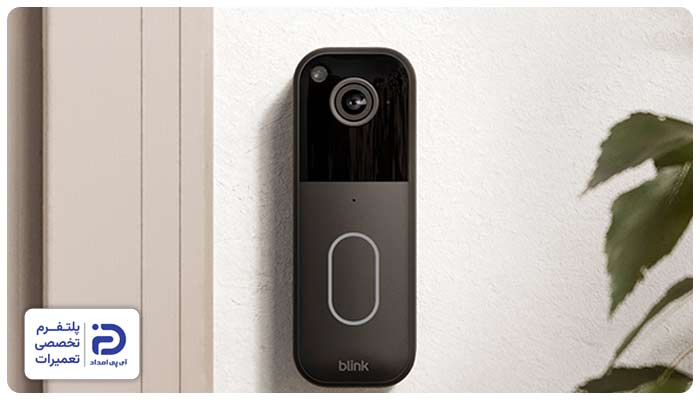

6. مشکل در فوکوس داخلی دوربین یا لنز جابجا شده

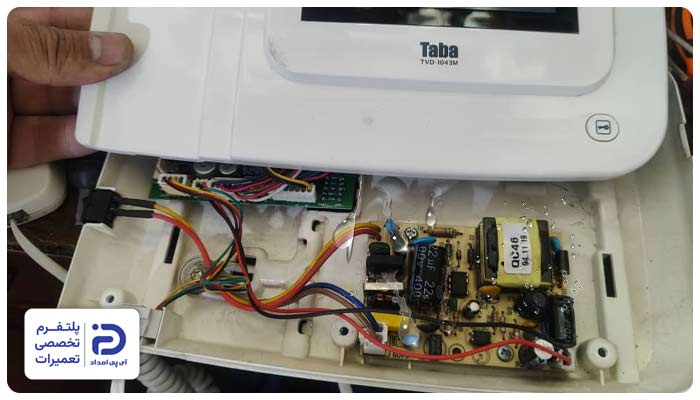

7. نم یا تقریر آب و کندانس داخل پنل

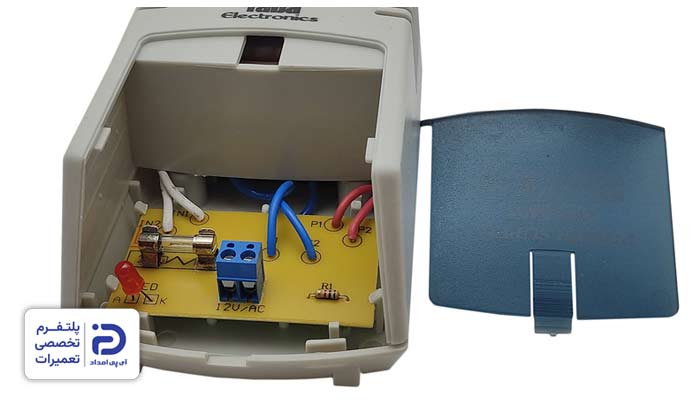

8. اختلالات برقی یا ولتاژ نامناسب تغذیه

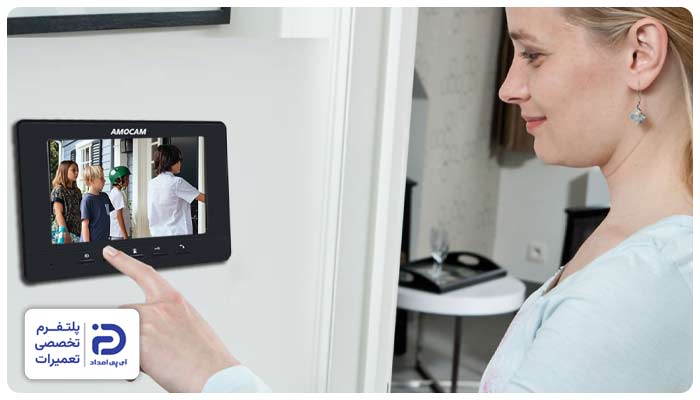

9. تنظیمات مانیتور یا نرم‌افزار مانیتور

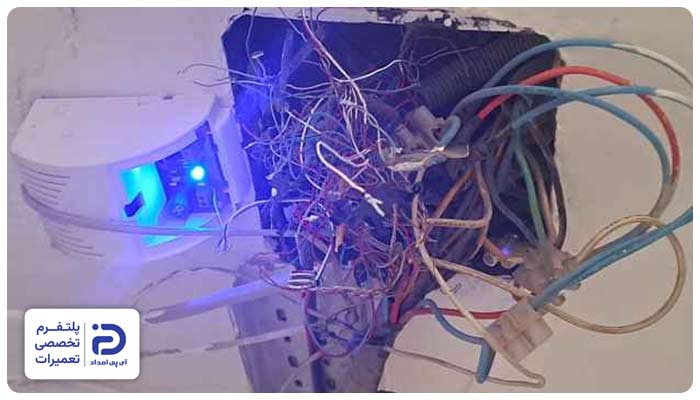

10. تداخل الکترومغناطیسی یا نویز از وسایل دیگر

1.1 تمیزکاری لنز یا طلق

• از پارچه میکروفایبر بدون پرز و نرم استفاده نمایید،
• مقداری الکل رقیق یا محلول پاک‌کننده عینک روی دستمال اسپری کنید،
• با استفاده از دستمال به آرامی و با حرکات دایره‌ای لنز را تمیز کنید.

1.2 بررسی وجود خط و خش

• پس از آنکه لنز را تمیز کردید، از زاویه‌های مختلف، طلق یا لنز را مورد بررسی قرار دهید،
• درصورت وجود خش‌های سطحی، در طی روز و به دلیل نور شدید، تصاویر ثبت شده توسط دوربین تار دیده می‌شود،
• اما خش‌های عمیق هاله‌هایی نورانی در تصاویر به وجود می‌آورند.

1.3 تعویض طلق

• درصورت اطمینان از وجود خش یا مات‌شدگی طلق، شما باید آن را تعویض نمایید،
• در اکثر پنل‌های بیرون، تنها با بازکردن چند پیچ امکان تعویض طلق وجود دارد،
• پس پنل را باز کرده، طلق را بیرون آورده و با نمونه سالم تعویض نمایید،
• درصورتی‌که طلق جدا نشود، احتمالا لنز دوربین روی یک قاب کوچک قابل تعویض قرارگرفته باشد؛ بنابراین باید لنز را عوض کنید.

1.4 بررسی لنز اصلی

• درصورت سالم بودن طلق اما تار شدن تصاویر، ممکن است لنز اصلی دوربین کدر یا چرب شده باشد،
• در این صورت باید سطح لنز را بعد از خارج کردن طلق به آرامی و با دستمال میکروفایبر آغشته به محلول تمیزکننده، تمیز کنید،
• در این حین مراقب باشید که سیم‌کشی یا برد دوربین دچار مشکل نمی‌شود.

2.1 بررسی وضعیت نور محیطی

• شرایط پنل را هنگام روز، غروب و شب مورد بررسی قرار دهید،
• به‌درستی بررسی کنید که آیا منبع نور به صورت شدید و مستقیم به لنز دوربین برخورد می‌کند،
• همچنین تاریک و سایه‌دار بودن محل قرارگیری پنل را هم مورد بررسی قرار دهید.

2.2 اصلاح نور شدید

• نور مستقیم می‌تواند هاله، تارشدگی یا سفیدی تصویر را به‌دنبال داشته باشد،
• با این وجود بهتر است که زاویه تابش نور را بررسی کنید،
• یک سایبان 5 تا 10 سانتی‌متری روی پنل دوربین نصب کنید،
• اگر پنل در نزدیکی منبع نور قرار دارد، باید زاویه آن را تغییر دهید که به لنز برخورد نکند.

2.3 رفع مشکل تاریکی

• درصورتی‌که تصویر پنل هنگام شب مات و دانه‌دار است،
• بهتر است یک چراغ با نورکم درنزدیکی پنل قرار دهید،
• چراغی با نور یکنواخت مانند “LED” گزینه مناسبی است،
• مراقب باشید که شدت منبع نوری را ملایم انتخاب کنید.

2.4 بررسی “LED” یا مادون قرمز داخلی پنل

• بسیاری از آیفون‌های تصویری دارای “LED” یا “IR” داخلی هستند،
• بنابراین زمانی‌که امکان تصویر برداری در شب فعال می‌شود، این “LED”ها روشن خواهند شد،
• اما درصورتی‌که “LED”ها روشن نشوند، باید پنل دستگاه را باز کنید،
• سیم تغذیه “LED” را مورد بررسی قرار دهید،
• درصورت شل شدن، قطع یا زنگ‌زدگی اتصالات، آن‌ها را برطرف نمایید،
• اکر “LED”ها آسیب دیده‌اند آن‌ها را با نمونه مشابه تعویض کنید.

2.5 اصلاح کنتراست و تنظیمات مانیتور

• درصورت امکان تنظیمات تصویر را در مانیتور تغییر دهید،
• بدین منظور وارد منوی تصویر ” Picture” در قسمت تنظیمات “Settings” شوید،
• مقدار روشنایی ” Brightness” را روی حالت متوسط تنظیم کنید،
• مقدار کنتراست ” Contrast” را برای کم شدن هاله نوری کاهش دهید،
• مقدار وضوح ” Sharpness” را برای دیدن جزئیات تنظیم نمایید.

3.1 بررسی مشخصات فنی پنل

• می‌توانید مدل پنل را از روی برچسب پشتی دستگاه یا دفترچه راهنمای آن یادداشت کنید،
• عبارت‌هایی همچون ” Resolution”، ” TVL” یا ” CCD/CMOS” را در مشخصات دستگاه پیدا کنید،
• درصورتی‌که مقدار رزولوشن دستگاه پایین‌تر از 700tvl یا کیفیت آنالوگ پایه باشد، پس طبیعی است که تصویر تار شود.

3.2 تست تصویر روی مانیتور دیگر

• خروجی پنل را به مانیتور دیگری متصل نمایید،
• اگر تصویر همچنان تار باشد، نتیجه می‌گیریم که دوربین پنل مشکل دارد،
• اما درصورتی که تصویر به شکل شفافی نشان داده شود؛ پس ایراد از مانیتور است.

3.3 بررسی لنز و سنسور دوربین

• دوربین‌هایی که دارای رزولوشن پایین هستند هم تصویر را تا حدی واضح نشان می‌دهند،
• با این اوصاف بهتر است که لنز را یک بار با پارچه نرم تمیز کنید،
• قاب دوربین را باز کرده و لنز را از نظر مات شدن یا کدر شدن بررسی کنید،
• درصورت آسیب دیدن لنز یا سنسور بهتر است آن را تعویض کنید که تصویر تار، مه‌آلود یا موج‌دار نشود.

3.4 تنظیم فوکوس

• در مدل‌هایی که رینگ فوکوس دارند،
• می‌توانید پنل را باز کنید،
• لنز را با دو انگشت به آرامی و در جهت ساعتگرد یا پادساعتگرد بچرخانید،
• تصویر مانیتور را با هربار چرخش بررسی کنید و مطمئن شوید که فوکوس واضحی داشته باشد،
• بعد از شفاف شدن تصویر، می‌توانید پیچ‌گیر لنز را محکم کنید.

3.5 تعویض دوربین پنل

• درصورتی‌که مشکل اصلی کیفیت پایین دوربین یا سنسور آن بود،
• بهتر است که مدل دوربین را یادداشت کرده و دوربینی سازگار اما با کیفیت “TVL” بالاتر خریداری نمایید،
• اتصالات دوربین را به صورت مرحله به‌مرحله و سیم‎‌به‌سیم جایگزین کنید که اشتباهی در آن رخ ندهد،
• سیم منبع تغذیه معمولا قرمز رنگ، سیم منفی یا ” Ground” معمولا مشکی رنگ و سیم مربوط به خروجی تصویر زرد یا سفید است،
• باتوجه به این توضیح، سیم‌ها را به دوربین جدید متصل کرده و آن را سرجای دوربین قبلی بگذارید،
• در نهایت کیفیت تصویر را مورد بررسی قرار دهید و از وضوح آن اطمینان پیدا کنید.

4.1 تشخیص نوع کابل استفاده شده

• از نزدیک کابل مربوط به سیم‌کشی آیفون تصویری را مورد بررسی قرار دهید،
• درصورتی که مغزی سیم نقره‌ای باشد، پس کابل “CCA” با روکش مسی و مغزی آلومینیومی است که استاندارد نیست،
• اما اگر مغزی مسی، قرمز یا نارنجی باشد، نتیجه می‌گیریم کابل استاندارد است،
• متاسفانه کابل‌های “CCA” از اصلی‌ترین علت تاری و ایجاد نویز در آیفون‌های تصویری هستند.

4.2 بررسی ضخامت و متراژ کابل

• اگر متراژ کابلی که بین مانیتور و پنل خروجی به‌کار رفته بیش از 30 متر با ضخامت 0.5 باشد، بی‌تردید افت سیگنال دیده می‌شود،
• معمولا کابلی که برای نصب آیفون تصویری استفاده می‌شود باید کابل 0.6 یا 0.7 کاملا مسی باشد.

4.3 تست مسیر برای وجود نویز

• کابل تصویری از پنل تا مانیتور را از کابل برق 220 ولت، کابل کولر گازی، ترانس‌ها، مودم و دیگر منابع ایجادکننده نویز دور کنید،
• قرارگیری کابل در نزدیکی منابع نویززا، یکی از دلایل اصلی تارشدن تصویر آیفون تصویری است.

4.4 تست تصویر با کابل کوتاه و مستقیم

• یک کابل مسی استاندارد به طول 2 یا 3 متر تهیه کنید،
• به صورت مستقیم و با استفاده از کابل گفته شده، پنل را به مانیتور وصل کنید،
• بررسی‌های لازم را در تصویر به عمل آورید،
• اگر تصویر شفاف باشد، پس سیم‌کشی ایراد دارد،
• اما اگر تصویر تار باشد باید موارد دیگری که در ادامه توضیح می‌دهیم، بررسی شود.

4.5 اصلاح یا تعویض سیم‌کشی

• بعد از آنکه از وجود مشکل در کابل و سیم‌کشی دستگاه مطمئن شدید، مسیرهای دارای پارازیت را اصلاح کنید،
• برای اینکار تنها کافی است که کابل تصویری را از کابل برق، کولر، آسانسور و موارد دیگر دور کنید،
• از کابل تمام مسی با ضخامت 0.6 یا 0.7 استفاده نمایید،
• درصورت طولانی بودن مسیر به هیچ‌عنوان از کابل چندتکه استفاده نکنید، کابل تصویری با یک تکه باشد،
• درصورت استفاده از اتصالات بی‌راهی مانند چسب، ترمینال و موارد دیگر، بهتر است آن‌ها را حذف کرده یا نهایتا به شکل استانداردی تعویض نمایید.

4.6 استفاده از فیلتر نویز در شرایط خاص

• درصورت عدم امکان تعویض کابل، بهتر است که یک فریت کر (Ferrite Core) روی دو سرکابل تصویر قرار دهید،
• در مواردی که نویز شدید باشد، استفاده از فیلتر ویدیو هم توصیه می‌شود،
• همچنین وجود اتصال ارت درصورت پشتیبانی سیستم و برخورداری از زیرساخت‌ها تاثیر قابل توجهی روی رفع نویزها می‌گذارد.

5.1 آماده‌سازی

• برق دستگاه را از ترانس قطع کنید،
• قاب پنل و مانیتور را باز کنید،
• روی برد به دنبال خازن‌های بادکرده، نشتی، لکه‌های سوخته، پایه لحیم مات یا ترک‌خوردهف سیم‌های شل و کانکتورهای اکسید شده باشید،
• از تمامی اتصالات عکس بگیرید که مرجعی برای مونتاژ قطعات داشته باشید،
• با استفاده از الکل ایزوپروپیل و قلم‌موس نرم، اکسیدها و کثیفی‌ها را پاک کنید.

5.2 تست اتصال و ولتاژ

• ابتدا مولتی‌متر را روی حالت ” Continuity” قرار داده و مقاومت نقاط زمین و مسیرهای روشنایی را اندازه بگیرید،
• حال برق دستگاه را وصل کرده و ولتاژ اصلی ورودی را اندازه بگیرید،
• ولتاژی که مولتی‌متر به شما نشان می‌دهد باید با ولتاز نامی دستگاه یکی باشد،
• ولتاژ ورودی متفاوت نشان از مشکل در منبع تغذیه دستگاه است،
• حال ولتاژهای خروجی رگولاتورها را اندازه بگیرید،
• مقادیر را با مقادیر نامی آن‌ها مقایسه کرده و درصورت یکسان نبودن، مدار تغذیه یا رگولاتور دچار ایراد شده است.

5.3 تشخیص قطعات معیوب

• درصورت وجود هرگونه ایراد ظاهری در خازن‌ها، دیود، رگولاتور، آی‌سی باید این قطعات تعویض شوند،
• برای تعویض به لحیم‌کاری نیاز است؛
• پایه قطعاتی که لحیم آن‌ها مات و ترک خورده شده است را با هویه لحیم‌کاری کنید،
• خازن‌های معیوب را با نمونه‌های مشابه جایگزین نمایید،
• آی‌سی، رگولاتور و دیودها را هم درصورت معیوب بودن، تعویض کنید،
• بررسی برد و قطعات روی آن هم باید در مانیتور داخلی و هم در پنل خروجی دستگاه صورت بگیرید،
• در نهایت دستگاه را مونتاژ کرده و عملکرد آن را بررسی نمایید.

6.1 بررسی اولیه

• برق دستگاه را از ترانس یا آداپتور قطع کنید،
• قاب پنل بیرونی را باز کرده تا بتوانید به ماژول دوربین که قطعه‌ای کوچک مربعی یا گرد است، دسترسی داشته باشید،
• با استفاده از چراغ‌قوه داخلی لنز را از نظر کج‌شدن، غبارگرفتگی، خش و خراش بررسی کنید.

6.2 بررسی جابجایی فیزیکی ماژول لنز

• با دو انگشت به آرامی ماژول دوربین را بگیرید و تکان دهید،
• اگر ماژول لق شده یا پیچ نگهدارنده آن شل شده است، آن‌ها تا حد نیاز سفت کنید،
• در صورتی‌که دوربین با قاب پلاستیکی نگه داشته شده و قاب شکسته باشد، باید آن را هم تعویض کنید؛ چراکه نبود این قاب می‌تواند هربار تنظیمات فوکوس را بهم بریزد.

6.3 تنظیم فوکوس به صورت دستی

• اغلب دوربین‌های به‌کار رفته در آیفون‌های تصویری از نوع ” Fixed Focus” هستند،
• این دوربین‌ها معمولا دارای حلقه فوکوس قابل چرخش روی لنز بوده که می‌توانید با استفاده از فوکوس دوربین را تنظیم کنید،
• بدین منظور باید ماژول دوربین را پیدا کرده و رینگ کوچک سیاه رنگ در جلوی لنز را شناسایی نمایید،
• مانیتور آیفون را روشن کرده و تصویر را در لحظه بررسی کنید،
• با نوک انگشت یا ابزار پلاستیکی حلقه فوکوس را به صورت میلی‌متری برای فوکوس دورتر در جهت چرخش ساعتگرد بچرخانید،
• برای فوکوس نزدیک‌تر جهت چرخش باید پادساعت‌گرد باشد،
• به آرامی این کار را برای رسیدن به وضوح مورد نظر انجام دهید،
• بعد از دستیابی به وضوح قابل قبول، حلقه را در موقعیت ثابت کنید،
• برای این کار از یک قطره چسب مخصوص الکترونیک یا لاک ثابت‌کننده رینگ کمک بگیرید.

6.4 بررسی آسیب‌های احتمالی ماژول دوربین

• پس از تنظیم دستی فوکوس، اگر همچنان تصویر تار باشد، احتمالا لنز ترک برداشته، ماژول و حسگر دچار آسیب شده یا ماژول فوکوس داخلی از کالیبراسیون خارج شده است،
• در این حالت ساده‌ترین راه تعویض ماژول است،
• انجام این کار بیشتر از 10 دقیقه طول نمی‌کشد و برای رفع مشکل تنها کافی است کانکتور قبلی را باز کرده و ماژول جدید را وصل کنید.

7.1 قطع برق

• برق آیفون را از ترانس یا آداپتور آن قطع کنید،
• قاب پنل بیرونی را باز کرده و دوربین را که معمولا بالای برد قرار گرفته پیدا کنید،
• اگر قطرات ریز روی طلق لنز یا داخل شیشه پنل دیده شود؛ نتیجه می‌گیریم مشکل از نفوذ رطوبت داخل دستگاه است.

7.2 خشک کردن کامل رطوبت داخل پنل

• با استفاده از سشواری که روی حالت باد گرم ملایم تنظیم شده، پنل را از فاصله 20 تا 30 سانتی‌متر خشک کنید،
• این کار را 5 تا 10 دقیقه انجام دهید و بین هر یک دقیقه فاصله را تغییر دهید که گرما به قطعات داخلی دستگاه شما آسیب بیشتری وارد نکند،
• البته می‌توانید از چند بسته سیلیکاژل یا همان خشک‌کن صنعتی هم استفاده کنید،
• بدین منظور نیاز است کامل پنل را از دیوار جدا کرده،
• آن را داخل یک کیسه بزرگ با چند بسته سیلیکاژل بگذارید،
• 8 تا 12 ساعت صبر کنید که تمام رطوبت موجود در دستگاه جذب شود.

7.3 پاک کردن لنز و طلق

• بعد از خشک شدن معمولا چند لکه روی لنز یا طلق باقی می‌ماند،
• برای تمیز کردن این لک‌ها و جرم‌ها باید از دستمال میکروفایبر و الکل ایزوپروپیل استفاده نمایید،
• دستمال آغشته به الکل را با حرکات دایره‌ای روی لنز بکشید و مراقبت باشید که به سنسور یا برد دوربین دست نزنید.

7.4 بررسی و ترمیم آب‌بندی پنل

• دور قاب پنل را کاملا بررسی کنید،
• معمولا یک نوار لاستیکی مشکی رنگ دور قاب پنل قرار می‌گیرد،
• اگر این قاب خشک، پاره یا خورده شود، پس نیاز به تعویض دارد،
• بنابراین می‌توانید قسمت‌هایی که نوار لاستیکی ترک خورده یا جدا شده است را کاملا جدا کنید،
• سپس یک لایه نازک سیلیکونی ضدآب روی آن بزنید،
• البته باید دقت داشته باشید که چسب به محل لنز یا برد وارد نشود.

7.5 بررسی سوراخ‌های تخلیه رطوبت

• اکثر پنل‌های آیفون تصویری در قسمت پایینی دارای یک یا دو سوراخ کوچک برای تخلیه آب هستند،
• این سوراخ‌ها را هر چند وقت یکبار با دم‌باریک یا خلال‌دندان تمیز کنید،
• مسدود شدن این سوراخ‌ها به حبس شدن آب داخل پنل و ایجاد مه منجر می‌گردد.

8.1 اندازه‌گیری دقیق ولتاژ با مولتی‌متر

• مولتی‌متر را روی حالت ” DC Voltage” قرار دهید،
• دو سیم ورودی پنل را اندازه بگیرید،
• ولتاژ ورودی برای مدل‌های 4 سیم باید 12 تا 14 ولت “DC” باشد،
• اما برای مدل‌های دیگر ولتاژ ورودی 15 تا 18 ولت “DC” است.
• درصورتی‌که ولتاژ از این مقدار کمتر باشد، تصویر تار، مه‌آلود و موج‌دار است،
• اما اگر ولتاژ از حد گفته شده بالاتر باشد، احتمالا داغ شدن برد و دوربین موجب خرابی تصویر می‌شود.

8.2 تست افت ولتاژ در مسیر

• ابتدا ولتاژ خروجی آداپتور را اندازه بگیرد،
• سپس ولتاژ را در ورودی پنل اندازه‌گیری کنید،
• اگر بیش از 1 ولت اختلاف وجود داشته باشد، احتمالا سیم‌کشی مشکل دارد،
• در این حالت باید طول کابل کاهش دهید،
• برای سیم‌کشی از کابل مسی استفاده کرده و ضخامت کابل حداقل 0.6 باشد.

9.1 ورود به منوی تنظیمات تصویر مانیتور

• وارد منو ” Menu” شوید،
• و روی عکس ” Picture” بزنید،
• گزینه روشنایی ” Brightness” را روی مقدار 50 درصد تنظیم کنید،
• کنتراست ” Contrast” را روی 45 تا 55 درصد بگذارید،
• وضوح یا شفافیت ” Sharpness / Clarity” نباید بیشتر از 25 تا 10 درصد باشد،
• رنگ یا اشباع ” Color / Saturation” را روی حالت استاندارد ” Standard” بگذارید،
• می‌توانید برای برگشتن به حالت تنظیمات پیش‌فرش، ریست تصویر ” Reset Picture” را بزنید،
• در نهایت تنظیمات را ذخیره کنید و بدین شکل احتمال مشکل شما برطرف می‌شود.

9.2 بررسی نرم‌افزار یا فریم‌ور مانیتور در مدل‌های جدید

• مدل مانیتور را یادداشت کرده و به وبسایت برند سازنده دستگاه خود وارد شوید،
• در قسمت پشتیبانی یا دانلود، آخرین نسخه فریم‌ور دستگاه خود را دانلود کرده و فایل را روی فلش بریزید،
• فلش را به آیفون تصویری وصل کرده و گزینه به‌روزرسانی نرم‌افزار ” Firmware Update” را انتخاب نمایید،
• در نهایت مانیتور را خاموش کرده و برق دستگاه را به مدت 10 تا 15 ثانیه قطع کنید،
• بدین شکل آیفون تصویری ریست می‎شود.

10.1 شناسایی منابع نویز

• مانیتور را روشن کرده و تصویر را مورد بررسی قرار دهید،
• اگر تصویر مانیتور نزدیک کابل‌های برق، لامپ‌های فلورسنت، مودم‌ها، تلویزیون و سایر وسایل پرمصرف تار شد یا پرش داشت، نتیجه می‌گیریم این وسایل به ایجاد نویز در دستگاه منجر می‌گردند.

10.2 فاصله‌گذاری کابل‌ها

• مسیرکابل تصویر بین پنل و مانیتور را شناسایی نمایید،
• بین کابل تصویر و دیگر کابل‌ها 10 تا 15 سانتی‌متر فاصله ایجاد کنید،
• درصورت امکان، کابل تصویر را از مسیرهای جداگانه یا از طریق کانال‌های مخصوص عبور دهید.

10.3 استفاده از کابل شیلددار

• بهتر است کابل تصویر را با کابل شیلددار جایگزین کنید،
• انتهای شیلد را به ترمینال زمین متصل کنید تا میدان‌های نویزی دفع شود،
• کابل باید به شکل مستقیم و بدون خم‌شدگی وصل شود.
