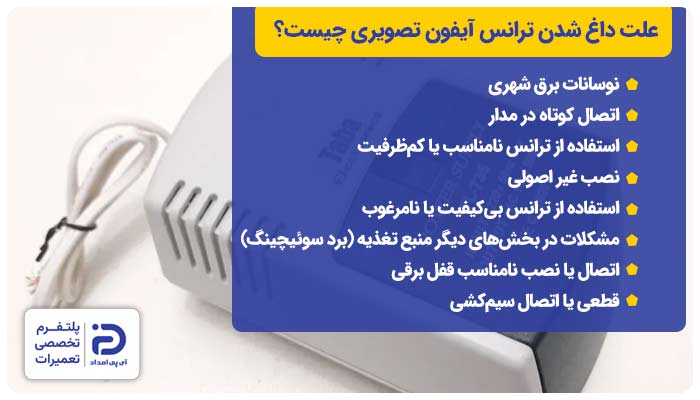

علت داغ شدن ترانس آیفون تصویری

1. نوسانات برق شهری
2. اتصال کوتاه در مدار

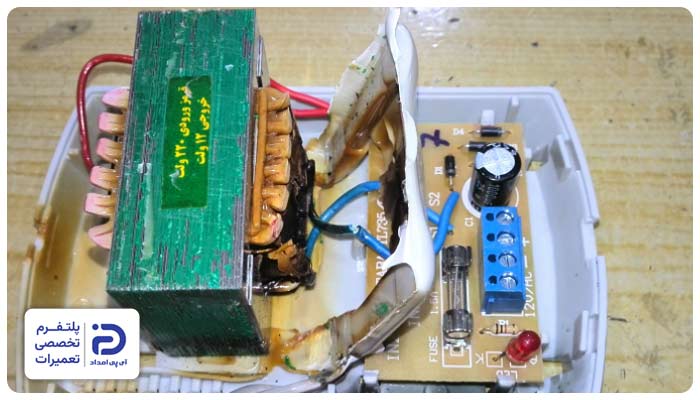

3. استفاده از ترانس نامناسب یا کم‌ظرفیت
4. نصب غیر اصولی
5. استفاده از ترانس بی‌کیفیت یا نامرغوب
6. مشکلات در بخش‌های دیگر منبع تغذیه (برد سوئیچینگ)
7. اتصال یا نصب نامناسب قفل برقی
8. قطعی یا اتصال سیم‌کشی

1.1 ایمنی

• فیوز اصلی واحد یا مدار مربوط به آیفون تصویری را قطع کرده و دوشاخه ترانس را از برق جدا کنید،
• چند لحظه منتظر بمانید که حرارت ترانس کاهش پیدا کرده و محیط نصب آن کاملا خشک باشد.

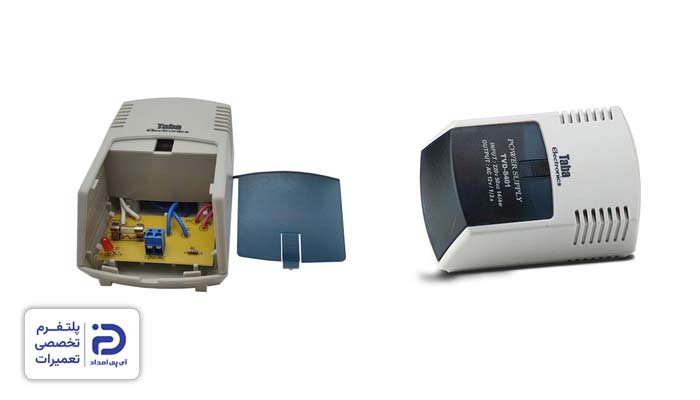

1.2 بررسی نشانه‌های ظاهری آسیب ترانس

• بدنه ترانس را از نظر تغییر رنگ، ترک‌خوردگی و ذوب شدن مورد بررسی قرار دهید،
• هرگونه بوی سوختگی یا داغ شدن غیرعادی نشان از آسیب ناشی از نوسان برق است،
• همچنین اگر ترانس صدای وزوز شدید داشته باشد، احتمالا نیم‎سوز شده است.

1.3 بررسی ولتاژ برق شهری

• پراب‌های مولتی‌متر را به پریزی که ترانس به آن وصل شده بزنید،
• ولتاژ باید بین 220 ولت تا 230 ولت باشد،
• نوسان ولتاژ مشکل برق شهری را نشان می‌دهد و بهتر است در ساعات مختلف روز نوسان را اندازه بگیرید.

1.4 بررسی مسیر برق‎رسانی

• سیم‎کشی‌های ورودی ترانس را از نظر ضعیف بودن اتصالات یا شل بودن آن‌ها بررسی کنید،
• هر اتصال نامناسبی به ایجاد جرقه و نوسان لحظه‌ای منجر می‎شود،
• پریز برق را هم از نظر سوختگی و لق بودن بررسی کرده و در صورت مشاهده هرگونه مشکل برای اصلاح آن اقدام کنید.

1.5 تست عملکرد ترانس با برق پایدار

• ترانس را به صورت موقت به پریز دیگری بزنید،
• عملکرد آیفون تصویری را تست کنید، در صورت تکرار مشکل، احتمالا ترانس آسیب دیده است،
• در غیر این صوت مشکل از نوسان برق محل بوده است.

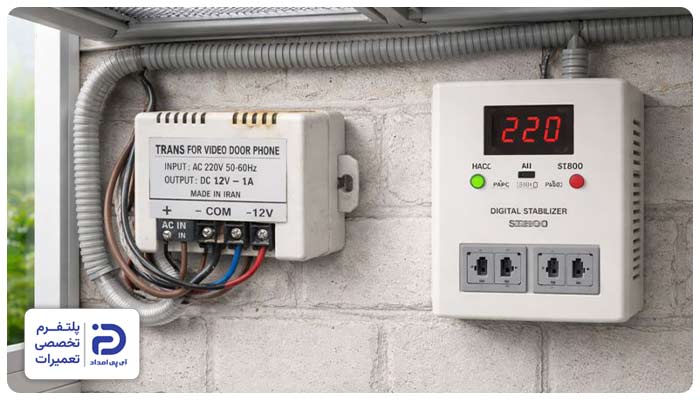

1.6 استفاده از استابلایزر

• بهتر است از یک محافظ ولتاژ استاندارد استفاده نمایید،
• محاقظ استاندارد دارای قطع‌کن در ولتاژهای غیرمجاز است و از وارد شدن شوک‌های ولتاژی جلوگیری می‌کند.

1.7 تعویض ترانس آسیب‌دیده

• اگر ترانس سوخته باشد، تعمیر آن مقرون‌به‌صرفه نیست و بهتر است آن را با یک ترانس جدید تعویض کنید،
• بدین منظور کافی است دستگاهی با مشخصات مشابه تهیه کرده و آن را به جای قبلی بگذارید،
• در نهایت عملکرد آیفون تصویری را تست کنید.

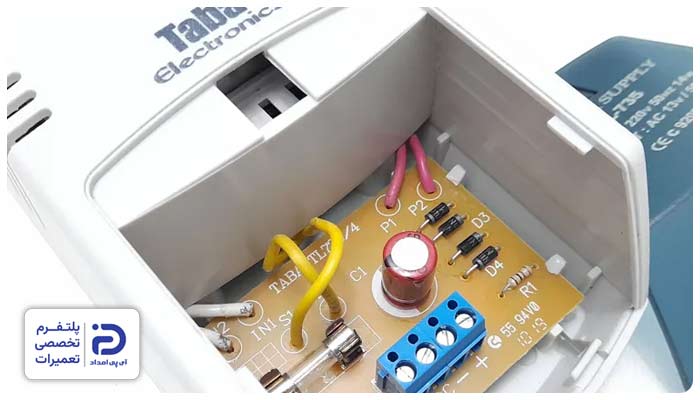

2.1 ایمنی

• فیوز اصلی را قطع کرده و دوشاخه ترانس را از پریز جدا کنید،
• چند دقیقه منتظر بمانید که جریان مدار تخلیه شود.

2.2 بررسی ظاهری سیم‌کشی مدار

• تمام سیم‌های متصل به ترانس را از نظر لخت بودن، سوختگی یا تغییر رنگ بررسی کنید،
• همچنین سیم‌هایی که با بدنه فلزی در تماس هستند را شناسایی کنید،
• محل ورود سیم‌ها به ترمینال‌ها را هم بررسی کنید.

2.3 بررسی ترمینال‌ها و محل اتصالات

• پیچ‌های ترمینال ترانس را مورد بررسی قرار دهید،
• شل بودن پیج‌ها به ایجاد جرقه و اتصال لحظه‌ای منجر می‌شوند،
• همچنین اگر سیم‌های پراکنده زیر پیچ ترمینال وجود داشته باشد، خطر اتصال کوتاه افزایش پیدا می‌کند،
• اتصالات باید تمیز، منظم و محکم باشند؛ آن‌ها را اصلاح کنید.

2.4 بررسی مدار خروجی

• سیم‌های خرابی 12 تا 15 ولت را دنبال کرده و مسیر سیم‌کشی تا مانیتور و پنل را بررسی کنید،
• اتصال مقسیم سیم مثبت و منفی خروجی به سوختن ترانس منجر می‌شوند،
• پس له‌شدگی یا پارگی روکش سیم‌ها را با نوارچسب باکیفیت ترمیم کنید.

2.5 تست اتصال کوتاه با مولتی‌متر

• مولتی‌متر را روی حالت تست اتصال بگذارید،
• دو سر سیم‌های خروجی ترانس را بدون اتصال به دستگاه تست کنید،
• شنیدن بوق نشان از اتصال کوتاه در مسیر بوده و باید مسیر سیم‌کشی را اصلاح نمایید.

2.6 بررسی قطعات داخلی آیفون

• مانیتور را از پایه آن جدا کرده، قاب دستگاه را باز و برد را چک کنید،
• وجود آثار سوختگی و قطعات ترک خورده را شناسایی کنید،
• در صورت وجود قطعه معیوب روی برد آن را با هویه از برد جدا و نمونه سالم را روی برد لحیم‌کاری کنید.

2.7 نصب ترانس جدید

• بعد از رفع اتصال کوتاه، ترانس را با نمونه مشابه و سالم جایگزین کنید،
• بدون بار دمای ترانس را بررسی کرده و پس از اتصال آیفون تصویری به آن عملکرد دستگاه را مورد بررسی قرار دهید.

3.1 قطع برق و ایمنی

• فیوز را قطع کرده و دوشاخه ترانس را از برق بکشید،
• منتظر بمانید ترانس خنک شود.

3.2 بررسی مشخصات فنی ترانس نصب‌شده

• برچسب یا نوشته روی بدنه ترانس را مورد بررسی قرار دهید،
• ولتاژ خروجی که معمولا 12 یا 15 ولت است را یادداشت کنید،
• آمپر خروجی درج شده روی ترانس را هم چک کنید،
• مشخصات ترانس را با نیاز آیفون تصویری مطابقت دهید.

3.3 بررسی نیاز آیفون تصویری

• مدل و برند آیفون تصویری را بررسی کرده، مقدار ولتاژ و آمپر مورد نیاز آن را در دفترچه راهنما پیدا کنید،
• اگر به اطلاعاتی دست نیافتید، بالاترین حالت آمپر را در نظر بگیرد.

3.4 بررسی علائم اضافه بار

• اگر ترانس بعد از چند دقیقه بیش از حد داغ شود، اضافه بار وجود دارد،
• پس بررسی کنید که ترانس به چند آیفون تصویری وصل است،
• آمپر مورد نیاز هر آیفون تصویری را چک کرده و جمع آن‌ها را محاسبه نمایید.

3.5 انتخاب ترانس و تعویض آن

• ترانسی که با ولتاژ و آمپر بالاتر از نیاز آیفون‌های تصویری تهیه نمایید،
• بهتر است برند ترانس یک برند معتبر و باکیفیت باشد،
• ترانس را در محل مناسب با تهویه خوب نصب کنید،
• مطمئن شوید که هنگام اتصال سیم‌های ورودی و خروجی به ترانس، قطبیت آن‌ها را رعایت می‌کنید.

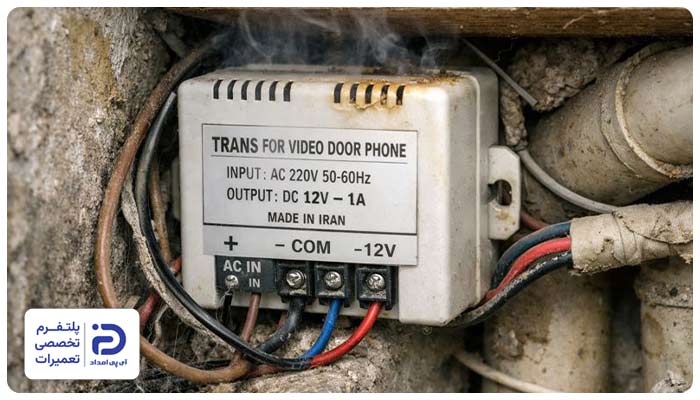

4.1 ایمنی و آماده‌سازی اولیه

• فیوز آیفون تصویری را قطع و دوشاخه آن را از پریز جدا کنید،
• منتظر بمانید که جریان موجود در دستگاه تخلیه شده و ترانس سرد شود.

4.2 بررسی محل نصب

• محل نصب ترانس را چک کنید،
• قرارگیری ترانس در فضای بسته، بدون تهویه یا نزدیک به منابع گرما موجب خرابی آن می‌شود،
• همچنین بهتر است که ترانس داخل جعبه‌های بسته قرار نگرفته باشد،
• این موارد به تجمع گرما و آسیب تدریجی به ترانس منجر می‌شود.

4.3 بررسی فاصله ترانس از رطوبت و آب

• وجود لوله آب، کف‌شور یا محیط مرطوب نزدیک به ترانس را بررسی نمایید،
• نفوذ رطوبت به اتصال داخلی و سوختن ترانس منجر می‌گردد،
• همچنین نصب ترانس در حمام، راه‌پله مرطوب یا کنار کولر آبی هم غیر اصولی است.

4.4 بررسی نصب ترانس روی سطحی مناسب

• بررسی کنید که ترانس روی سطح فلزی و قابل اشتعال نصب نشده باشد،
• همچنین تماس مستقیم با فلز هم به آسیب الکتریکی و انتقال حرارت منجر می‌شود،
• بهتر است ترانس روی سطحی خشک و عایق نصب گردد.

4.5 بررسی تهویه ترانس

• اطراف ترانس باید از فضای کافی برای گردش هوا برخوردار باشد،
• فاصله چند سانتی‌متری از دیوار و اشیاء دیگر کاملا ضروری است،
• تهویه نامناسب افزایش دمای ترانس را در پی‌ دارد.

4.6 اصلاح محل نصب

• در صورت مشاهده هریک از موارد بررسی شده، محل نصب باید تغییر کند،
• ترانس را به محیطی خشک، خنک و با تهویه مناسب منتقل نمایید،
• سیم‌کشی‌ها را مرتب و ایمن انجام دهید و از تماس ترانس با مواد قابل اشتعال جلوگیری کنید.

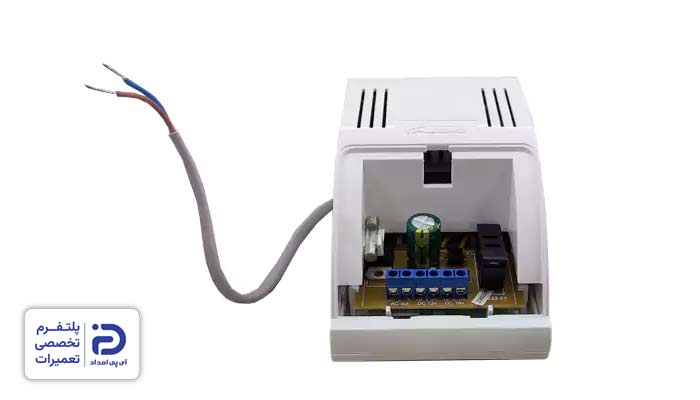

5.1 قطع برق و ایمنی

• فیوز آیفون تصویری را قطع کنید،
• دوشاخه آن را از برق بکشید و اجازه دهید خنک شود.

5.2 بررسی برند و مشخصات ترانس

• مشخصات درج شده و نوشته‌های روی ترانس را بررسی نمایید،
• اگر مشخصات دقیق ولتاژ و آمپر وجود نداشته باشد، نتیجه می‌گیریم ترانس بی‌کیفیت است،
• ترانس‌هایی که فاقد برند معتبر هستند، ظرفیت واقعی قابل قبولی نداشته و در برابر فشار کاری عملکرد ضعیفی از خود نشان می‌دهند.

5.3 بررسی کیفیت ظاهری ساخت

• بدنه ترانس را از نظر کیفیت پلاستیک و فلز مورد بررسی قرار دهید،
• وزن سبک نشان‌دهنده استفاده از سیم‌پیچ‌های ضعیف است،
• شل بودن ترمینال‌ها یا بدنه از مونتاژ نامناسب نشات می‌گیرد و خرابی زودهنگام را رقم می‌زند.

5.4 بررسی دمای کاری

• بعد از نصب و روشن کردن ترانس، آن را لمس کنید،
• اگر در زمان کوتاهی ترانس داغ شود، پس نتیجه می‌گیریم کیفیت پایینی دارد،
• ترانس استاندارد به طور معمول کمی گرم می‌شود؛ بنابراین گرمای سریع و بیش از حد نشان از بی‌کیفیت بودن ترانس است.

5.5 تعویض ترانس با نمونه استاندارد

• بعد از بررسی‌های لازم اگر متوجه شدید ترانس کیفیت بالایی ندارد، باید برای تعویض آن‌ اقدام کنید،
• ترانس‌های استاندارد و تایید شده برای برد آیفون تصویری خود را خریداری کنید،
• بهتر است که ترانس از آمپر بالایی برخوردار باشد،
• همچنین مطمئن شوید که ترانس عایق و محافظ حرارتی مناسبی دارد.

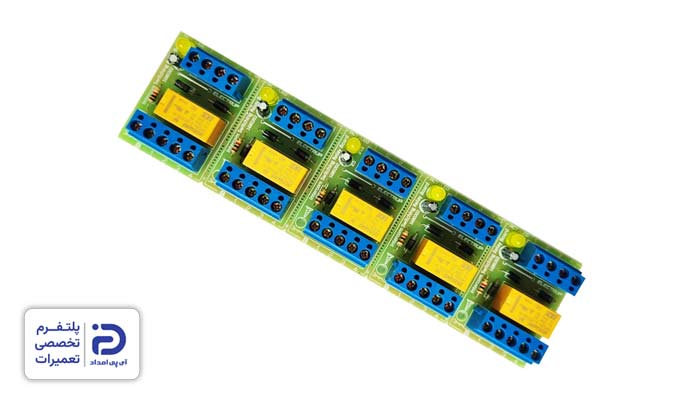

6.1 آماده‌سازی اولیه

• برق را از فیوز اصلی قطع کنید و منتظر بمانید جریان موجود در خازن‌ها تخلیه شود،
• پیچ‌های پشتی مانیتور یا پنل ورودی را باز کرده و برد تغذیه سوئیچینگ را شناسایی نمایید،
• مراقب باشید که سیم‌ها کشیده یا قطع نشوند.

6.2 بررسی ظاهری برد

• قطعات روی برد مانند خازن‌ها را از نظر پف کردگی یا نشتی بررسی کنید،
• همچنین دیود یا “IC” سوخته و سیاه شده روی برد را شناسایی نمایید،
• وریستورهای ترک خورده یا تغییر رنگ داده را هم پیدا کنید،
• هرگونه آثار سوختگی یا بوی سوختگی نشان از نیاز برد به تعویض آن قطعه را نشان می‌دهد.

6.3 تعویض قطعه خراب

• نمونه سالم قطعه خراب شده را با همان مشخصات فنی، ولتاژ، ظرفیت، نوع و جریان خریداری کنید،
• قطعه خراب را با هویه از روی برد جدا نمایید،
• قطعه جدید را طوری نصب کنید که قطب‌ها و جهت آن‌ها درست باشد و اتصال کوتاه رخ ندهد.

6.4 تمیزکاری و بررسی نهایی

• با یک دمنده دستی، برد را از گرد و خاک تمیز کنید،
• اگر اتصلات روی برد شل شده‌اند، آن‌ها را با دقت مضاعفی لحیم کنید،
• برد را متصل کرده و عملکرد دستگاه را مورد بررسی قرار دهید.

7.1 قطع برق

• برق اصلی ساختمان را قطع کرده و دوشاخه ترانس را از برق بکشید،
• منتظر بمانید که ترانس خنک شده و جریان موجود در مدار تخلیه شود.

7.2 بررسی سیم‌کشی قفل برقی

• سیم‌های قفل برقی را از نظر پوسیدگی، شل بودن اتصالات یا قطع شدگی مورد بررسی قرار دهید،
• مطمئن شوید که سیم‌های قفل برقی به ترمینال‌های درستی روی ترانس و قفل متصل شده باشند،
• درصورت وجود سیم خراب، با سیم هادی استاندارد که ضخامت مناسبی دارد، تعویض نمایید.

7.3 بررسی محل نصب قفل

• مطمئن شوید که قفل برقی بدون گیر کردن و کاملا صاف روی درب نصب شده باشد،
• نحوه نصب باید به گونه‌ای باشد که زبانه قفل راحت حرکت کرده و با قاب با چارچوب درگیر نباشد،
• اگر قفل گیر دارد، مقداری روغن مخصوص یا روان‌کننده به آن بزنید که حرکت آن بهتر شود.

7.4 تنظیم ولتاژ و قطبیت قفل برقی

• برخی قفل‌های برقی به قطب مثبت و منفی حساس هستند،
• با این اوصاف طبق مشخصات قفل یا دفترچه راهنمای آن سیم‌ها را درست به ترانس متصل نمایید،
• در نهایت برق را متصل کرده و عملکرد قفل برقی را چک کنید و مطمئن شوید که ترانس بیش از حد داغ نمی‌کند.

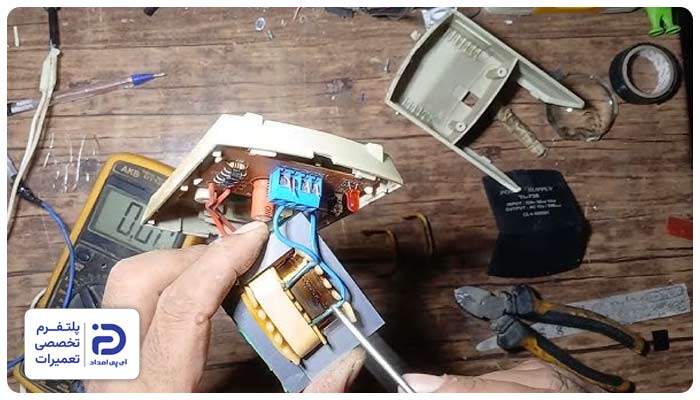

8.1 آماده‌سازی اولیه

• برق ترانس را از فیوز اصلی قطع کرده و ترانس را از پریز بکشید،
• چند لحظه منتظر بمانید که جریان در سیستم تخلیه شود،
• حال پنل داخلی و قفل برقی را باز کنید که به مسیر سیم‌ها دسترسی داشته باشید،
• از ترانس تا مانیتور، پنل و قفل سیم‌ها را مورد بررسی قرار دهید.

8.2 بررسی بصری

• سیم‌های پوسیده، بریده شده، سوخته و له شده را شناسایی کنید،
• سیم‌هایی که عایق آن‌ها آسیب دیده باید تعویض شده یا با نوارچسب باکیفیت ترمیم شوند.

8.3 تست اتصال سیم‌ها

• با استفاده از مولتی‌متری که روی وضعیف پیوستگی تنظیم شده، اتصال هر سیم را مورد بررسی قرار دهید،
• اگر مولتی‌متر بوق نزند یا مقاومت بالا نشان دهد، پس سیم قطع شده است.

8.4 تعویض سیم‌های آسیب‌دیده

• سیم‌های آسیب‌دیده و قطع شده را با سیم‌های هادی مسی که دارای ضخامت مناسبی برای آمپر مصرفی آیفون هستند، تعویض نمایید،
• مطمئن شوید که قطبیت سیم‌ها و نحوه اتصال آن‌ها به ترانس و مانیتور را درست انجام می‌دهید،
• سر سیم‌ها را با لحیم یا پیچ محکم کرده و از چسب برق یا بست‌ مناسب برای جلوگیری از شل شدن سیم‌ها کمک بگیرید.
