شیر انبساط کولر گازی چیست؟
شما می توانید با به اشتراک گذاشتن دیدگاه و تجربیات خود در انتهای مقاله شیر انبساط کولر گازی چیست؟ به گفتمان آنلاین با تعمیرکاران آی پی امداد و دیگر کاربران بپردازید.
مشاوره آنلاینخراب شدن شیر انبساط کولرگازی می‌تواند منجر به سوختن کمپرسور و صرف هزینه‌های میلیونی برای تعمیر کولرگازی شود. از همین رو در این مقاله از آی پی امداد می‌خواهیم شما را عملکرد، روش‌های عیب‌یابی و علائم خرابی شیر انبساط کولر گازی و چگونگی تعویض این قطعه آشنا سازیم. چنانچه برای رفع مشکل شیر انبساط و تعمیر کولرگازی خود نیاز به کمک متخصصین آی پی امداد دارید، می‌توانید با شماره 02191003098 و 02158941 تماس بگیرید.
اگر شما هم در این رابطه به مشکل برخورده‌اید، در قسمت پرسش و پاسخ وبسایت آی پی امداد کامنت بگذارید تا کارشناسان این مجموعه به صورت رایگان و آنلاین شما را راهنمایی کنند.

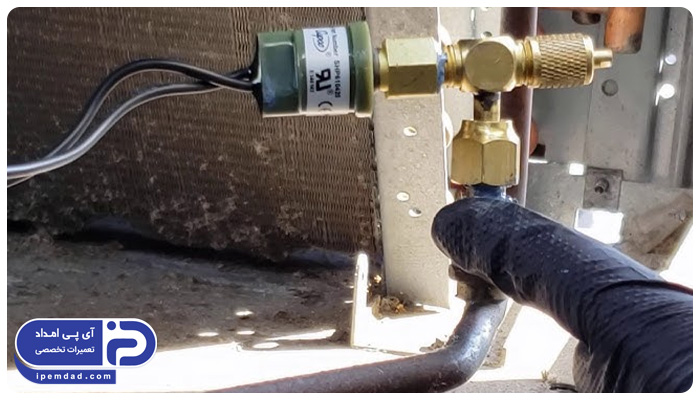

شیر انبساط کولر گازی و کاربرد آن چیست؟
شیر انبساط (Expansion Valve) در ساختار کولرگازی و دستگاه‌های تبرید قطعه‌ای بسیار مهم به‌شمار می‌رود.
- این قطعه پل ارتباطی اواپراتور و کندانسور است و در تنظیم و کنترل جریان مبرد نقش موثری ایفا میکند.
- عملکرد این قطعه می‌تواند روی کیفیت سرمایش دستگاه تاثیرات بسیاری بگذارد.
وظیفه شیر انبساط کولرگازی
شیر انبساط وظیفه دارد فشار مبرد را کاهش داده و میزان ورود آن را به اواپراتور تنظیم کند. از آنجایی که مبرد بعد از عبور از کمپرسور و کندانسور فشار و دمای بالایی دارد، عملکرد شیر انبساط در کنترل مبر می‌تواند به موارد زیر بینجامد:
- مبرد پرفشار به مایع کم‌فشار تبدیل میشود.
- مایع سرد شده به اواپراتور وارد شده و می‌تواند گرمای محیط را به‌خود جذب کند.
- در نتیجه فرآیند سرمایش به شکلی پیوسته و با بازدهی بالایی صورت می‌گیرد.
اهمیت شیر انبساط در عملکرد کولر گازی
عملکرد نادرست شیر انبساط می‌تواند مشکلات زیر را در کولرهای گازی به وجود آورد.
- عدم تنظیم مبرد ورودی به اواپراتور
- کاهش سرمایش کولر و اختلال در عملکرد آن
- افزایش فعالیت کمپرسور و خرابی بیش از حد آن
با این اوصاف میتوان گفت که عملکرد صحیح شیر انبساط عاملی کلیدی در دوام و بازده کولر گازی است و اهمیت آن به چند دلیل اصلی است:
- شیر انبساط میزان عبور مبرد به داخل اواپراتور را کنترل میکند تا همیشه فشار و دمای مناسب حفظ شود و سیستم با راندمان بالا کار کند.
- با کاهش فشار مبرد، شیر انبساط شرایط لازم برای تبخیر مبرد در اواپراتور را فراهم میکند و از آسیب به کمپرسور جلوگیری می‌نماید.
- عملکرد درست شیر انبساط باعث بهینه شدن مصرف انرژی و افزایش بازدهی کولر گازی میشود.
- خرابی یا عملکرد نامناسب شیر انبساط می‌تواند باعث کاهش سرمایش، یخ‌زدگی اواپراتور یا فشار غیرطبیعی در سیستم شود.

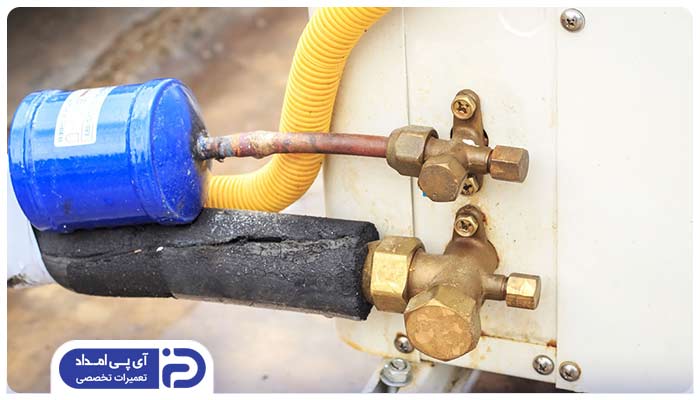

انواع شیر انبساط کولر گازی
باتوجه به سیستم سرمایشی استفاده شده در کولرهای گازی و دقت مورد نیاز، شیرهای انبساط به سه دسته زیر تقسیم میشوند:
۱. شیر انبساط لوله مویین (Capillary Tube)
- لولههای مویین معمولا در اسپلیت‌های ساده و کولرهای پنجره‌ای به‌کار می‌روند.
- این لوله‌ها قطعات مکانیکی یا الکترونیکی خاصی ندارند.
- و کنترل جریان مبرد باتوجه به طول و قطر لوله صورت می‌گیرد.
۲. شیر انبساط ترموستاتیکی (TXV)
- شیرهای ترموستاتیکی از سنسورهای حرارتی برای تنظیم میزان ورود مبرد برخوردار هستند.
- این شیرها در کنترل مبرد دقت بالایی دارند.
- معمولا شیرهای انبساط ترموستاتیکی برای سیستم‌های پیشرفته و نیمه‌صنعتی به‌کار می‌روند.
۳. شیر انبساط الکترونیکی (EEV)
- این نوع شیرها با سیگنال‌های الکترونیکی جریان مبرد را کنترل می‌کنند.
- شیرهای الکترونیکی از استپ موتور برخوردارند و در آن‌ها سنسورهای دیجیتالی به‌کار رفته است.
- در میان انواع شیرهای انبساط این نوع بیشترین دقت را داشته و از قابلیت برنامه‌ریزی هم برخوردارند.
دلایل خرابی شیر انبساط کولر گازی
شیر انبساط کولرگازی در یک شرایط خاصی دچار اختلال میشود که از جمله آن‌ها میتوان به موارد زیر اشاره داشت:
- وجود ذرات فلزی، رطوبت یا اسید در مدار مبرد می‌تواند مسیر عبور شیر انبساط را مسدود کرده یا موجب خوردگی داخلی شود.
- سفت شدن، گیر کردن یا فرسایش قطعات داخلی می‌تواند مانع عملکرد صحیح شیر شود.
- در شیرهای انبساط الکترونیکی، بروز نوسانات برقی یا اختلال در برد کنترل می‌تواند فرمان اشتباه به شیر ارسال کند.
- استفاده از شیر انبساط نامناسب برای ظرفیت دستگاه یا نصب اشتباه آن می‌تواند عملکرد کل سیستم را تحت‌تاثیر قرار دهد.
- خوردگی قطعات داخلی و زنگ‌زدگی آن‌ها در اثر رطوبت بالا یا استفاده از مبردهای بی‌کیفیت از دیگر دلایل بروز مشکل است.
- نصب نادرست و تنظیم اشتباه شیرهای ترموستاتیکی و ایجاد اختلال در عملکرد آن‌ها نیز علت دیگر این مشکل میباشد.

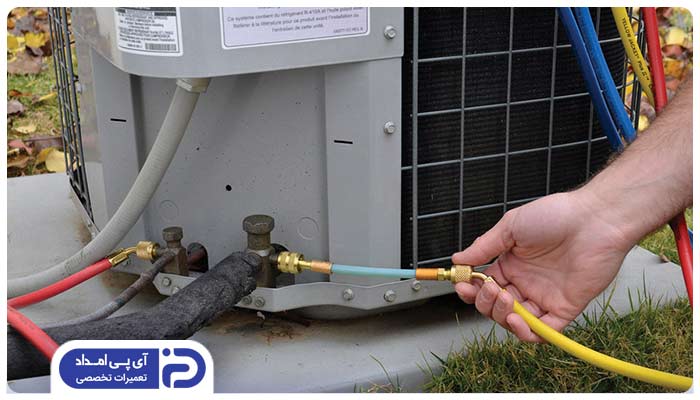

علائم خرابی شیر انبساط کولر گازی
علائم زیر می‌توانند نشان دهنده خرابی شیر انبساط کولر گازی باشند:
۱. کاهش سرمایش
- هوای خروجی از کولر کمی گرم است.
- برای خنک کردن محیط، دستگاه به زمان بیشتری نیاز دارد.
۲. یخ‌زدگی لوله یا اواپراتور
- روی کویل‌های داخلی یا لوله‌ها یخ‌زدگی مشاهده میشود.
- یخ‌زدگی لوله‌ها یا کویل‌ها به علت ورود بیش‌از حد مبرد و در برخی مواقع انسداد جریان است.
۳. نوسانات فشار
- در گیج‌ها فشار غیرعادی مشاهده میشود.
- در لوله مکش، افزایش یا کاهش ناگهانی فشار رخ میدهد.
۴. صدای غیر عادی
- صدای سوت زدن حین روشن شدن دستگاه شنیده میشود.
- گاهی ممکن است دستگاه، لرزش زیادی تولید کند.
۵. روشن و خاموش شدن مداوم کمپرسور
- کمپرسور به شکل مکرر خاموش و روشن می‌گردد.
- ممکن است مبرد مورد نیاز به اواپراتور نرسد.
نحوه عیب‌یابی شیر انبساط کولر گازی
اگر از خرابی شیرهای انبساط کولرگازی خود مطمئن نیستید، با انجام مراحل زیر می‌توانید آن را عیب‌یابی کنید:
- برق کولر گازی را قطع و چند دقیقه‌ای برای ایمنی بیشتر و تخلیه برد صبر کنید.
- اگر کولر گازی شما از نوع اسپلیت‌های دیواری است، معمولا شیر انبساط در پنل داخلی قرار گرفته است.
- برای دسترسی به شیر انبساط این کولرها باید پشت اواپراتور را بررسی کنید.
- بدین منظور نیاز است که قاب جلویی را باز کرده و فوم عایق را کنار بزنید.
- با کنار زدن فوم عایق به شیر انبساط دسترسی دارید.
- لوله ورودی، نوعی لوله مسی نازک است که از کندانسور یا واحد بیرونی به دستگاه وارد میشود.
- اما لوله خروجی کمی ضخیم‌تر است و به کویل اواپراتور متصل میشود.
- لولههای سرویس که نزدیک به کمپرسور یا پشت پنل قرار گرفته‌اند را پیدا کنید.
- گیج فشار را به این لوله‌ها متصل کنید.
- در صورت مشاهده فشار بالا یا پایین در حالت کار یا استراحت دستگاه، احتمال اختلال در عملکرد شیر انبساط وجود دارد.
- دمای خروجی و ورودی شیر انبساط را اندازه بگیرید.
- اگر اختلاف دما از ۴ کمتر و از ۱۵ درجه سانتی‌گراد بیشتر باشد، خرابی در شیر انبساط را نشان میدهد.
- در چنین حالتی ممکن است تنظیمات شیرهای انبساط به درستی انجام نشده باشد.
- همچنین امکان گرفتگی شیرهای انبساط هم وجود دارد.
- مشاهده یخ‌زدگی روی لولههای خروجی یا اطراف شیر از نشانههای وجود اختلال در شیر انبساط است.
- در چنین حالتی ممکن است که شیر انبساط دچار گرفتگی شده باشد.
- حتی در برخی مواقع هم تنظیم نامناسب شیر می‌تواند به بروز یخ‌زدگی منجر شود.
- البته علاوه بر یخ‌زدگی، مشاهده نشتی روغن یا تغییر رنگ بدنه هم می‌تواند از علائم خرابی شیر انبساط باشد.

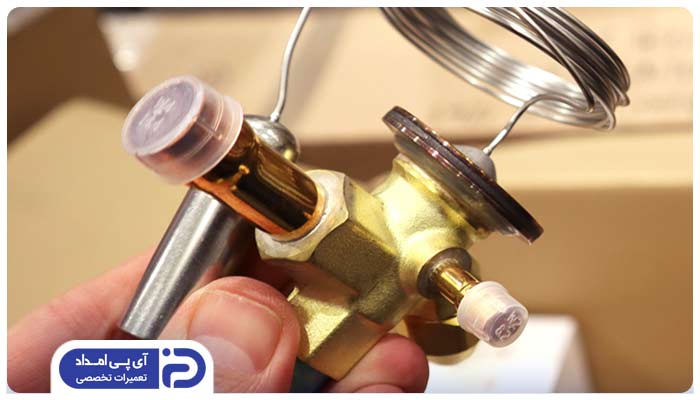

آموزش تعویض شیر انبساط کولر گازی
اگر بعد از عیب‌یابی شیر انبساط کولرگازی متوجه خرابی این قطعه شدید، بهتر است آن را به شکل زیر تعویض نمایید:
۱. جمع‌آوری گاز مبرد
- در اولین قدم باید با کمک دستگاه ریکاوری یا پمپ وکیوم گاز داخل شیر انبساط تخلیه شود.
- گاز مبرد را موقتا میتوان در سیلندر نگهداری کرد.
۲. باز کردن لولههای متصل به شیر
- از ابزارهای مخصوص کمک بگیرید تا بتوانید مهره‌هایی که شیر را به لوله‌ها متصل کرده‌اند را باز کنید.
- اگر اتصالات با جوش به یکدیگر متصل شده‌اند باید از حرارت مناسب برای جداسازی آن‌ها استفاده کنید.
۳. جایگزینی با شیر نو
- شیرهای جدید باید با مدل قبلی از نظر نوع، سایز و فشار کاری کاملا یکسان باشند.
- پس بعد از تهیه یک شیر کاملا مشابه، محل نصب را با یک دستمال مرطوب تمیز کنید.
- از نشت‌گیرهای مسی یا نوار تفلون مخصوص در محل نصب استفاده کنید و شیر را در مکان مناسب قرار دهید.
۴. وکیوم کامل سیستم
- بعد از نصب، دستگاه را وکیوم کنید.
- مدت زمان وکیوم باید حداقل ۱۵ دقیقه باشد.
- با انجام این کار می‌توانید از ورود رطوبت و هوا به سیستم جلوگیری نمایید.
۵. شارژ مجدد گاز مبرد
- ظرفیت دستگاه و نوع مبرد مورد نیاز آن را از روی برچسب کولر یا دفترچه راهنمای آن شناسایی کنید.
- سپس باتوجه به اطلاعات به‌دست آمده، گاز مبرد کولر گازی را شارژ کنید.
۶. بررسی نهایی
- دستگاه را مونتاژ کرده و آن را روشن کنید.
- سرمایش کولر گازی را مورد بررسی قرار دهید.
- میزان دما و فشار ورودی و خروجی را برای اطمینان بیشتر بررسی کنید.
نکات مهم برای جلوگیری از خرابی شیر انبساط اسپیلت
اگر می‌خواهید از شیر انبساط نهایت استفاده را ببرید، بهتر است که به نکات زیر برای نگهداری از این قطعه توجه داشته باشید.
- از فیلتر درایر مناسب و وکیوم کامل سیستم در زمان نصب یا شارژ مجدد گاز استفاده کنید.
- شارژ گاز کولرگازی باید بر اساس وزن دقیق درج شده روی پلاک دستگاه و با ابزار دقیق انجام شود.
- فقط از قطعات اورجینال و تایید‌شده توسط شرکت سازنده استفاده شود.
- سرویس سالیانه شامل شست‌وشوی کندانسور، بررسی فیلترها و فشار سیستم انجام بگیرد.
- از محافظ ولتاژ و بررسی سلامت برد کنترلی کولرگازی استفاده کنید.
- نصب دستگاه و تنظیمات باید توسط تکنسین مجرب و بر اساس دستورالعمل شرکت سازنده انجام بگیرد.
- حین تعویض کندانسور یا کمپرسور مسیر را مورد شستشو قرار دهید.
برای تعویض شیر انبساط کولرگازی با کجا تماس بگیریم؟
در این مقاله با نحوه عملکرد شیر انبساط کولر گازی و انواع آن آشنا شدید. همچنین درمورد علائم خرابی و دلایل آن هم اطلاعاتی به‌دست آورید و فهمیدید که چگونه میتوان این قطعه را عیب‌یابی و تعویض کرد. در نهایت اگر باز هم نتوانستید مشکل شیر انبساط کولر گازی خود را برطرف نمایید، پیشنهاد می‌کنیم از خدمات آی پی امداد استفاده کنید. بدین منظور تنها کافی است در سایت مجموعه درخواست آنلاین خود را ثبت نمایید و یا برای برقراری ارتباط با کارشناسان آی پی امداد با شماره‌های 02191003098 و 02158941 تماس بگیرید.
