فن کوئل سیستمی پرکاربرد در تامین سرمایش و گرمایش ساختمان‌ها به شمار می‌رود که به دلیل کارایی بالا و بهره‌وری در مصرف انرژی، جایگاه ویژه‌ای در سیستم‌های تهویه مطبوع دارد.

در این مطلب از آی پی امداد، به شما توضیح خواهیم داد که فن کویل چگونه کار میکند و نحوه تنظیم آن به چه صورت است؛ پس تا انتها همراهمان باشید و اگر سوالی برایتان پیش آمد، در بخش کامنت‌ها یا پرسش و پاسخ مطرح کنید تا پاسخگویتان باشیم!

فن کویل چیست و چگونه کار می‌کند؟

فن کویل یک دستگاه تهویه مطبوع است که برای تنظیم دما و کیفیت هوا در فضاهای مختلف بکار می‌رود.

• این دستگاه با استفاده از آب گرم یا سرد، هوای محیط را به دمای مطلوب می‌رساند.
• هوای سرد یا گرم از طریق مبدل حرارتی (کویل) که آب از آن عبور می‌کند، به هوا منتقل می‌شود.
• بخش فن داخلی دستگاه، هوای تصفیه شده را به طور یکنواخت در فضا پخش می‌کند.
• این امر باعث بهبود توزیع حرارتی و سرمایشی در محیط می‌شود.
• با استفاده از ترموستات و کنترل‌های مختلف، فن کویل می‌تواند دمای محیط را به صورت دقیق تنظیم کند.

نحوه عملکرد فن کویل

فن کویل دارای ساختاری جعبه‌ای به شکل مستطیل است که درون آن فن (دمنده)، مبدل حرارتی (کویل)، فیلتر و سایر قطعات نصب شده‌اند. فن در این سیستم جریان هوای قوی را به وجود می‌آورد و هوا را از یک سمت به داخل دستگاه مکیده و از سمت دیگر به بیرون می‌فرستد.

• برای عملکرد گرمایشی یا سرمایشی، فن کویل به منابع حرارتی و سرمایشی نظیر آب گرم یا آب سرد نیاز دارد.
• بنابراین، استفاده از فن کویل نیازمند اتصال به یک سیستم تامین حرارت و سرمایش مرکزی یا مستقل است.
• زمانی که فن کویل فعال می‌شود، هوا به سمت مبدل‌های حرارتی هدایت می‌شود.
• اگر آب جاری در کویل‌ها گرم باشد، هوا گرما را از آن‌ها دریافت کرده و هوای خروجی گرم خواهد بود.
• در حالت سرمایشی، فرآیند برعکس است، آب سرد در کویل‌ها جریان دارد و هوای خروجی خنک می‌شود.
• سیستم‌های فن کویل ممکن است از نظر طراحی و پیکربندی متفاوت باشند و مدل‌های مختلف دارای ویژگی‌های اضافی مانند فیلتر هوا، عایق صدا و کنترل سرعت متغیر فن باشند.
• با‌این‌حال، عملکرد کلی این سیستم‌ها شامل گردش هوا، تبادل حرارتی و تنظیم دما به یک شکل مشابه است.

مزایای فن کویل

آشنایی با مزایای فن کویل می‌تواند به شما در انتخاب بهتر این سیستم تهویه مطبوع کمک کند. از مهم‌ترین ویژگی‌های فن کویل می‌توان به موارد زیر اشاره کرد:

• فن کویل مجهز به ترموستات یا شیر کنترل است که امکان تنظیم خودکار دما را فراهم می‌آورد.
• این سیستم با مصرف برق بسیار کم، قادر است محیط را در مدت 5 تا 10 دقیقه به دمای مطلوب برساند، به همین دلیل مصرف انرژی آن بسیار پایین است.
• این سیستم به شما امکان می‌دهد، دمای هر واحد را به طور جداگانه تنظیم کنید.

معرفی انواع فن کویل و نحوه کارکرد آنها

فن کویل‌ها براساس محل نصب و ساختارشان به انواع مختلفی تقسیم می‌شوند. اگرچه عملکرد اصلی تمامی فن کویل‌ها مشابه است، اما تفاوت در نحوه کانال‌کشی و جهت پرتاب باد آن‌ها باعث ایجاد تمایز بین انواع مختلف می‌شود.

در ادامه به بررسی تفاوت در نحوه عملکرد فن کویل‌ها‌ می‌پردازیم:

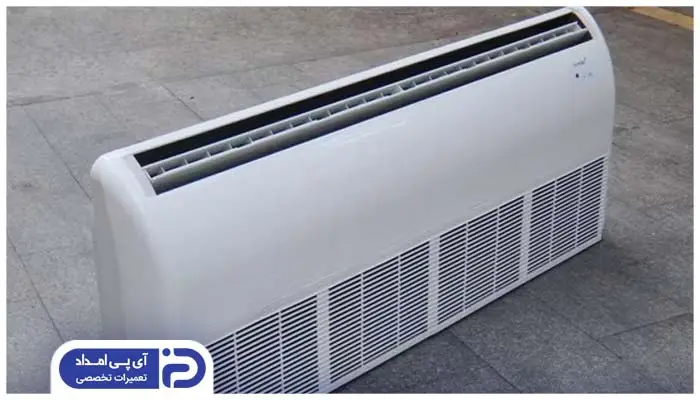

1. فن کویل زمینی

• فن کویل زمینی را می‌توان به دو صورت توکار و روکار نصب کرد.
• این فن کویل‌ها دارای دریچه‌هایی هستند که هوا را به سمت روبرو، بالا یا به صورت مایل در محیط توزیع می‌کنند.
• فن کویل زمینی دارای یک لوله ورودی و یک لوله خروجی برای تامین آب مورد نیاز است و تنظیمات ساده‌ای دارد که کاربری آن را آسان می‌کند.

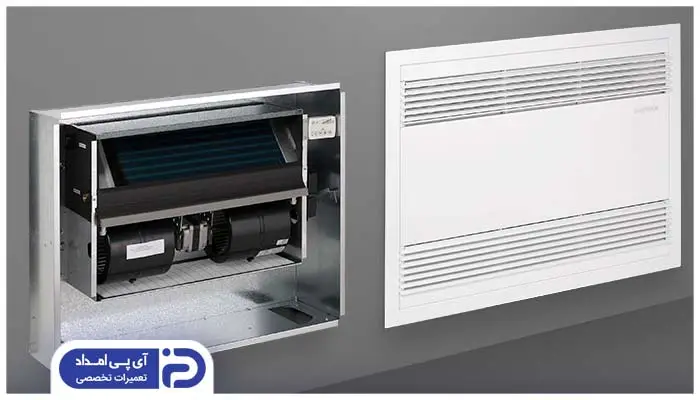

2. فن کویل دیواری

• فن کویل‌ها دیواری به‌طور معمول به‌صورت توکار و مخفی نصب می‌شوند، به گونه‌ای که کانال‌کشی آن‌ها دیده نمی‌شود.
• این فن کویل‌ها آب مورد نیاز خود را از طریق لوله‌هایی که به سیستم گرمایش مرکزی متصل هستند، تامین می‌کنند.

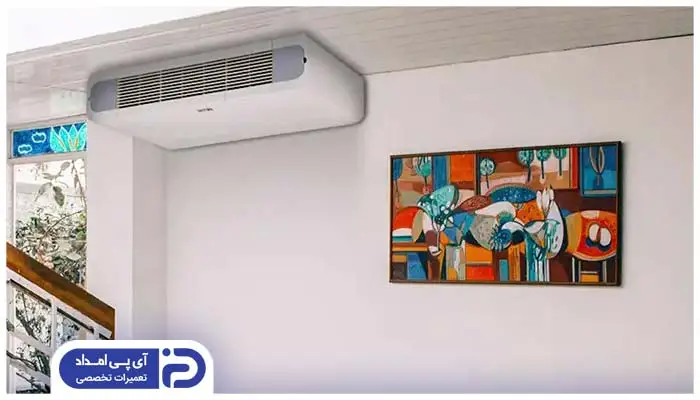

3. فن کویل سقفی

• برای نصب فن کویل‌ها سقفی، معمولا باید پیش از ساخت ساختمان، کانال‌کشی انجام شود.
• این نوع فن کویل می‌تواند در سقف کاذب نیز نصب شود.
• فن کویل‌ها سقفی دو نوع اصلی دارند: کانالی و کاستی.
• مدل کانالی به‌ صورت توکار نصب می‌شوند و کانال‌کشی آن‌ها پیچیده‌تر است، در حالی که مدل کاستی بدون نیاز به کانال‌کشی، هوا را به چهار جهت مختلف منتشر می‌کند.

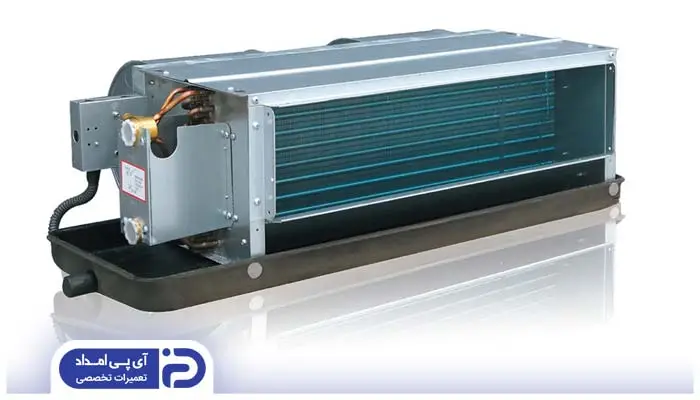

4. فن کویل دو لوله

• فن کویل‌ها دو لوله‌ای شامل یک لوله برای ورود و یک لوله برای بازگشت هستند که به چیلر یا دیگ گرمایشی متصل می‌شوند.
• این فن‌ها با استفاده از یک سنسور دما، دمای آب را تنظیم کرده و به دمای مطلوب می‌رسانند.
• در واقع، این سنسور تعیین می‌کند که هوای خروجی باید سرد یا گرم باشد.

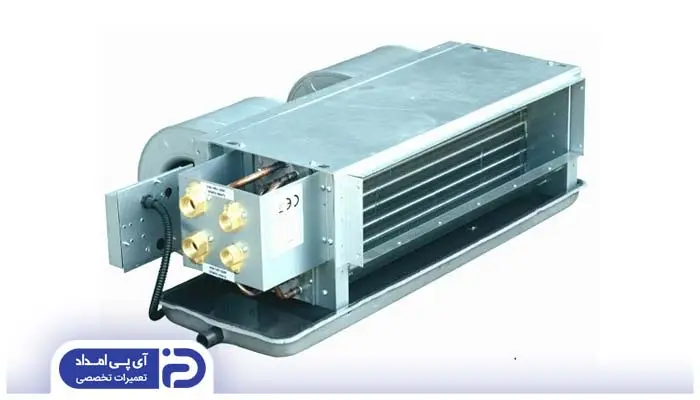

5. فن کویل چهار لوله

• فن کویل چهار لوله‌ای دارای دو لوله برای مسیر رفت و دو لوله برای مسیر برگشت است.
• این ویژگی به آن‌ها اجازه می‌دهد که به طور همزمان هوای گرم و سرد را در بخش‌های مختلف یک محیط تامین کنند.

بررسی اجزای تشکیل‌ دهنده فن کویل

سیستم فن کویل از چندین بخش اساسی تشکیل شده است که با همکاری هم گرمایش و سرمایش محیط را تامین می‌کنند. در ادامه به بررسی این اجزا می‌پردازیم.

1. محفظه (Housing)

• محفظه شامل فن، کویل و سایر قطعات داخلی سیستم است.
• این محفظه‌ها به گونه‌ای طراحی شده‌اند که بتوانند در سقف، کف یا مکان‌های مناسب دیگر داخل ساختمان نصب شوند.

2. فن یا دمنده (Fan)

• این جز، هوا را از محیط جمع‌آوری کرده و درون واحد به گردش در می‌آورد.
• فن کمک می‌کند تا هوای مطبوع، پس از عبور از کویل و گرم یا سرد شدن، به اتاق بازگردد.

3. کویل (Coil)

کویل یک دستگاه مبدل حرارتی است که وظیفه انتقال حرارت میان جریان هوای داخلی و آب را برعهده دارد. این سیستم به دو دسته اصلی تقسیم می‌شود:

• کویل گرمایشی: این نوع کویل باعث افزایش دمای هوای خروجی می‌شود و هوای گرم را به محیط منتقل می‌کند.
• کویل سرمایشی: این نوع کویل به خنک کردن هوای ورودی پرداخته و پس از خنک کردن، هوای خنک شده را به فضای بیرونی هدایت می‌کند.

4. شیر کنترل (Control Valve)

• این قطعه وظیفه تنظیم جریان آب سرد و گرم را برعهده دارد و با کمک ترموستات، دمای تنظیم‌شده توسط کاربر را حفظ می‌کند.

5. فیلتر (Filter)

• در بسیاری از سیستم‌های فن کویل، فیلترهای داخلی برای حذف گرد‌وغبار و ذرات معلق از هوای ورودی نصب می‌شوند.
• این فیلترها با به دام انداختن آلودگی‌ها و جلوگیری از انتشار آن‌ها در محیط، به بهبود کیفیت هوای داخلی کمک می‌کنند.

6. سینی تخلیه (Drain Pan)

• سینی تخلیه در زیر مبدل‌های خنک‌کننده نصب می‌شود و وظیفه جمع‌آوری میعانات ناشی از فرآیند خنک‌سازی را برعهده دارد.
• این قطعه از نشت آب به داخل اتاق جلوگیری کرده و تمام میعانات را به طور کامل تخلیه می‌کند.

7. سیستم کنترل (Control System)

• این سیستم شامل قطعاتی چون ترموستات، سنسورهای دما و پنل‌های کنترل است که برای تنظیم عملکرد کلی فن کویل به‌کار می‌روند.
• اجزای سیستم تهویه مطبوع ممکن است بسته به طراحی و تولیدکننده متفاوت باشند، اما این قطعات به‌ طور معمول در همه سیستم‌ها پیدا می‌شود.

نحوه نصب و راه‌اندازی فن کویل

نصب و راه اندازی صحیح فن کویل نه تنها روی عملکرد بهینه دستگاه تاثیرگذار است، بلکه بر عمر مفید آن و همچنین مصرف انرژی نیز تاثیرگذار است. یک نصب نادرست می تواند منجر به کاهش راندمان دستگاه، ایجاد صداهای اضافی، نشتی آب و حتی آسیب به سایر اجزای سیستم شود.

1. انتخاب محل نصب

• محل نصب فن کویل باید به گونه ای باشد که جریان هوا به طور یکنواخت در فضا پخش شده و مانعی برای عبور هوا وجود نداشته باشد.
• در صورتی که فن کویل دیواری باشد، باید محل سوراخکاری روی دیوار مشخص شده و سوراخ ها با دقت ایجاد شوند.

2. آماده سازی اتصالات

• لوله های آب گرم و سرد باید به محل نصب فن کویل هدایت شده و اتصالات لازم انجام شود.
• اتصالات ورودی و خروجی آب را بررسی و تمیز کنید تا مانعی در مسیر جریان آب نباشد.
• لوله تخلیه آب کندانس (آب جمع‌شده از رطوبت هوا) را با شیب مناسب نصب کنید تا آب به‌راحتی خارج شود و داخل دستگاه نماند.

3. نصب بدنه فن کویل

• فن کویل را از بسته‌بندی خارج کرده و تمام قطعات آن را از نظر سلامت بررسی کنید.
• پایه‌های نگهدارنده را به بدنه دستگاه متصل کنید.
• بدنه را روی دیوار (در مدل‌های دیواری) یا روی پایه زمینی (در مدل‌های زمینی) محکم پیچ کنید.

4. اتصال لوله‌ها

• لوله های آب گرم و سرد را به شیرهای ورودی و خروجی فن کویل متصل کنید.
• دقت کنید که اتصالات محکم باشند تا از نشتی آب جلوگیری شود.
• لوله تخلیه را به خروجی آب کندانس فن کویل متصل کنید.

5. اتصال برق و ترموستات

• قبل از انجام هر اتصال، نقشه سیم‌کشی برق فن کویل را با دقت بررسی کنید (همراه دستگاه ارائه می‌شود).
• سیم‌های برق را طبق نقشه به ترموستات و جعبه تقسیم برق متصل کنید.
• پس از اتمام کار، تمام اتصالات را دوباره چک کنید تا از ایمنی آن‌ها مطمئن شوید.

6. پر کردن مدار آب و هواگیری

این مرحله بسیار مهم است، چون وجود هوا در لوله‌ها باعث کاهش عملکرد و ایجاد صدا در دستگاه می‌شود.

نحوه هواگیری فن کویل به صورت زیر است:

• ابتدا شیر ورودی آب سیستم را باز کنید تا مدار از آب پر شود.
• روی بدنه فن کویل یا در نزدیکی اتصالات آن، پیچ هواگیری وجود دارد.
• با استفاده از یک پیچ‌گوشتی یا آچار مخصوص، پیچ را به‌آرامی باز کنید تا هوا از دستگاه خارج شود.
• وقتی آب بدون حباب از پیچ خارج شد، آن را ببندید.
• در صورت نیاز، این کار را برای تمام فن کویل‌های متصل به سیستم تکرار کنید.

7. روشن کردن و تنظیم عملکرد

• پس از اطمینان از صحت تمام اتصالات، دستگاه را روشن کنید.
• بررسی کنید که صدا، لرزش یا نشتی آب وجود نداشته باشد.
• در پایان، دمای دلخواه را از طریق ترموستات تنظیم کنید تا فن کویل شروع به کار کند.

آموزش تنظیمات فن کویل

فن کویل یکی از تجهیزات مهم سیستم‌های تهویه مطبوع است که برای ایجاد آسایش حرارتی در فضاهای مختلف مورد استفاده قرار می‌گیرد. تنظیم صحیح فن کویل، به منظور دستیابی به دمای مطلوب و مصرف بهینه انرژی، بسیار حائز اهمیت است. در ادامه به صورت گام به گام نحوه تنظیم فن کویل را بررسی خواهیم کرد.

1. تنظیم دمای فن کویل

با تنظیم صحیح دمای فن کویل، به عملکرد بهتر سیستم تهویه هوا کمک می‌کند و کیفیت هوای محیط را بهبود می‌بخشد.

• ابتدا باید ترموستات فن کویل را پیدا کنید. ترموستات معمولاً به صورت یک پنل کوچک روی دیوار یا در نزدیکی فن کویل قرار دارد.
• ترموستات‌ها به دو نوع آنالوگ و دیجیتال تقسیم می‌شوند. نحوه تنظیم هر کدام کمی متفاوت است.
• روی ترموستات آنالوگ یک درجه‌ بندی وجود دارد که معمولاً از 1 تا 5 یا بالاتر است.
• عدد پایین‌تر نشان‌دهنده دمای کمتر و عدد بالاتر نشان‌دهنده دمای بیشتر است.
• با چرخاندن دکمه ترموستات، دمای مورد نظر خود را تنظیم کنید.
• ترموستات‌های دیجیتال دارای دکمه‌ها یا صفحه لمسی هستند.
• با استفاده از دکمه‌ها، دمای مورد نظر را به صورت عددی وارد کنید.
• برخی از ترموستات‌های دیجیتال دارای قابلیت تنظیم برنامه‌ریزی هستند که می‌توانید برای ساعات مختلف روز، دمای متفاوتی تنظیم کنید.
• دقت کنید که واحد دمای ترموستات بر روی سانتی‌گراد یا فارنهایت تنظیم شده باشد.

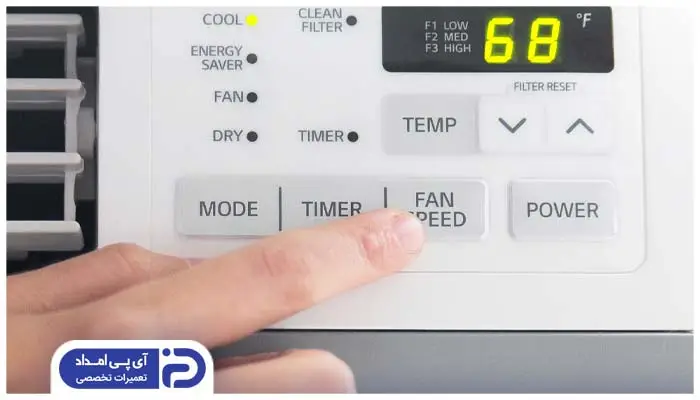

2. تنظیم سرعت فن فن کویل

تنظیم صحیح سرعت فن کویل تأثیر مستقیمی بر آسایش حرارتی، مصرف انرژی و طول عمر دستگاه دارد.

• اکثر فن کویل‌ها دارای چندین سرعت فن هستند. با توجه به نیاز خود، سرعت فن را تنظیم کنید.
• ترموستات معمولاً روی دیوار و در نزدیکی فن کویل قرار دارد.
• این دکمه ممکن است به شکل یک فن با چند خط موازی یا یک عدد نشان‌ دهنده سرعت باشد.
• سرعت فن را با توجه به نیاز خود و دمای محیط تنظیم کنید.
• معمولاً سرعت‌های کم برای محیط‌های کوچک و یا زمانی که اختلاف دمای محیط و دمای تنظیم شده کم است، مناسب است.
• برخی از ترموستات‌ها دارای حالت اتوماتیک هستند که در این حالت سرعت فن به صورت خودکار تنظیم می‌شود.
• در حالت دستی، شما می‌توانید سرعت فن را به صورت دلخواه انتخاب کنید.
• در فصول گرم یا سرد سال، ممکن است به سرعت فن بالاتری نیاز باشد.
• همیشه با کمترین سرعت شروع کنید و به تدریج سرعت را افزایش دهید تا به دمای دلخواه برسید.

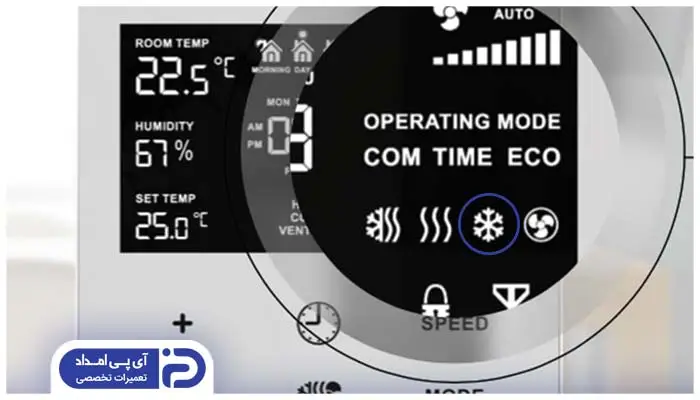

3. تغییر حالت کار (سرمایش/گرمایش) فن کویل

فن کویل ها دستگاه های بسیار کاربردی برای تامین سرمایش و گرمایش محیط هستند. توانایی تغییر حالت کار این دستگاه ها از سرمایش به گرمایش و بالعکس، باعث می‌شود که بتوان در تمام فصول سال از یک سیستم واحد برای تنظیم دمای محیط استفاده کرد.

تغییر حالت کار فن کویل معمولاً از طریق ترموستات آن انجام می‌شود. ترموستات‌ها انواع مختلفی دارند (آنالوگ، دیجیتال، هوشمند) اما اصول کار همه آن‌ها یکسان است.

• ترموستات در مکانی قابل دسترس، مانند دیوار اتاق یا کنسول فن کویل، نصب می‌شود.
• روی ترموستات، دکمه‌ها یا کلیدهایی وجود دارد که برای انتخاب حالت سرمایش، گرمایش یا خاموش استفاده می‌شود.
• این دکمه‌ها ممکن است با نمادهای مشخصی مانند برف (سرمایش) و خورشید (گرمایش) مشخص شده باشند.
• با فشار دادن دکمه مربوطه، حالت کار فن کویل را به سرمایش یا گرمایش تغییر دهید.
• پس از انتخاب حالت، دمای مورد نظر خود را روی ترموستات تنظیم کنید.
• برخی از ترموستات‌ها نیاز به تایید تغییرات دارند. پس از تنظیم دما، تغییرات را تایید کنید.

راهنمای استفاده از ریموت کنترل فن کویل

فن کویل‌ها به عنوان یکی از پرکاربردترین سیستم‌های گرمایشی و سرمایشی در ساختمان‌ها، نقش مهمی در ایجاد آسایش حرارتی دارند. ریموت کنترل این دستگاه‌ها، امکان تنظیم دقیق دما، سرعت فن و سایر پارامترها را فراهم می‌کند.

نحوه نگهداری و تمیز کردن فن کویل

با گذشت زمان و استفاده مداوم، فن کویل‌ها مستعد تجمع گرد و غبار، آلودگی و رسوبات می‌شوند که می‌تواند به کاهش کارایی، افزایش مصرف انرژی و حتی بروز مشکلات جدی‌تر منجر شود.

بنابراین، نگهداری و تمیز کردن منظم فن کویل‌ها از اهمیت بسیار بالایی برخوردار است. مراحل نگهداری و تمیز کردن فن کویل به شرح زیر است:

1. قبل از شروع هرگونه کاری، حتماً برق دستگاه را قطع کنید تا از بروز حادثه جلوگیری شود.
2. پنل جلویی فن کویل را باز کنید تا به قطعات داخلی دسترسی پیدا کنید.
3. فیلتر را از جای خود خارج کرده و با جاروبرقی یا شستشو با آب ولرم و مایع ظرفشویی تمیز کنید. در صورت نیاز، فیلتر را تعویض کنید.
4. پره‌های فن را با یک پارچه نرم و مرطوب یا جاروبرقی تمیز کنید. از استفاده از آب زیاد خودداری کنید تا به موتور آسیبی وارد نشود.
5. کویل‌ها را با استفاده از یک برس نرم و جاروبرقی تمیز کنید. برای تمیز کردن عمیق‌تر، می‌توانید از محلول‌های مخصوص تمیزکاری کویل استفاده کنید.
6. سینی درین را از آب و رسوبات تخلیه کرده و با آب و مواد شوینده تمیز کنید.
7. بدنه خارجی فن کویل را با یک پارچه مرطوب تمیز کنید.
8. تمام اتصالات را بررسی کنید تا از محکم بودن آن‌ها اطمینان حاصل کنید.
9. پس از اتمام کار، پنل را در جای خود قرار داده و پیچ‌ها را محکم کنید.

نکات مهم برای افزایش طول عمر فن کویل

فن کویل‌ها به عنوان یکی از مهم‌ترین اجزای سیستم‌های تهویه مطبوع، نقش بسیار مهمی در ایجاد آسایش حرارتی در محیط‌های مختلف ایفا می‌کنند. با توجه به اهمیت این دستگاه‌ها، نگهداری صحیح و به موقع از آن‌ها می‌تواند به طور قابل توجهی طول عمر و کارایی آن‌ها را افزایش دهد.

در ادامه به برخی از مهم‌ترین نکات برای استفاده و افزایش طول عمر فن کویل‌ها به صورت گام به گام پرداخته می‌شود:

• به صورت دوره‌ای لوله‌های آب را بررسی کرده و در صورت مشاهده هرگونه نشتی، آن را برطرف کنید.
• استفاده از محافظ برق برای جلوگیری از آسیب‌های ناشی از نوسانات برق توصیه می‌شود.
• حداقل سالی یکبار، و در صورت نیاز بیشتر، سرویس دوره‌ای انجام شود.
• با توجه به میزان گرد و غبار محیط، هر 1 تا 3 ماه یکبار فیلترها را تمیز یا تعویض کنید.
• در فصل سرد سال، دمای محیط را به زیر حداقل دمای کاری دستگاه نرسانید.
• اتصالات برقی را به صورت دوره‌ای بررسی کنید تا از محکم بودن آن‌ها اطمینان حاصل شود.
