علت خاموش شدن استابلایزر

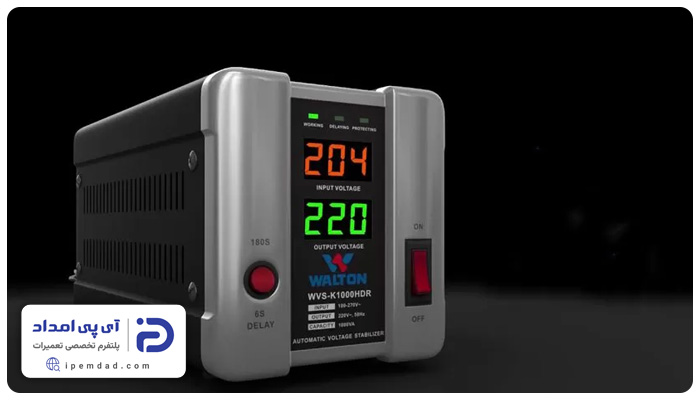

1. افزایش بیش از حد ولتاژ ورودی

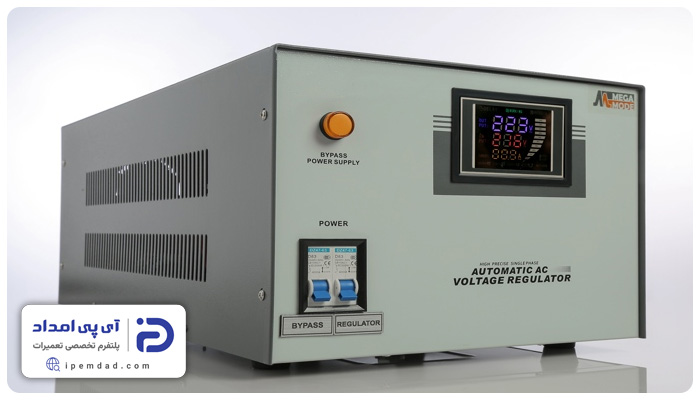

2. کاهش بیش از حد ولتاژ ورودی

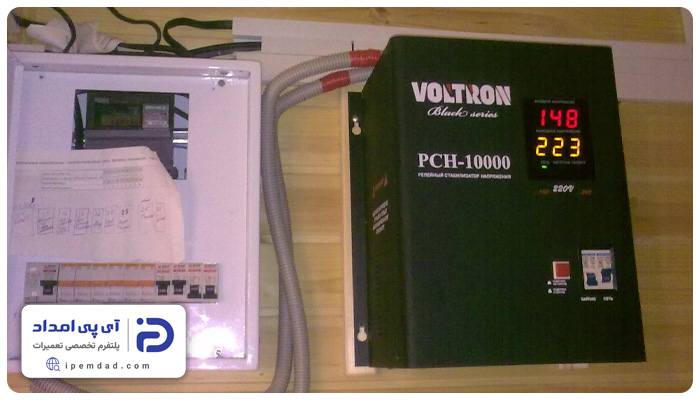

3. بار بیش از حد (Overload)

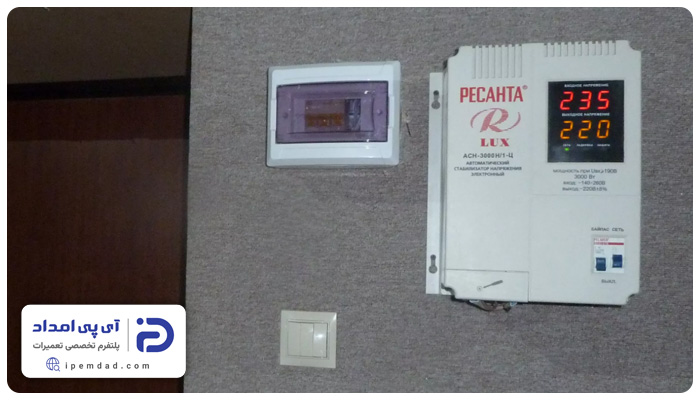

4. جریان راه‌اندازی بالا
5. گرم شدن بیش از حد دستگاه

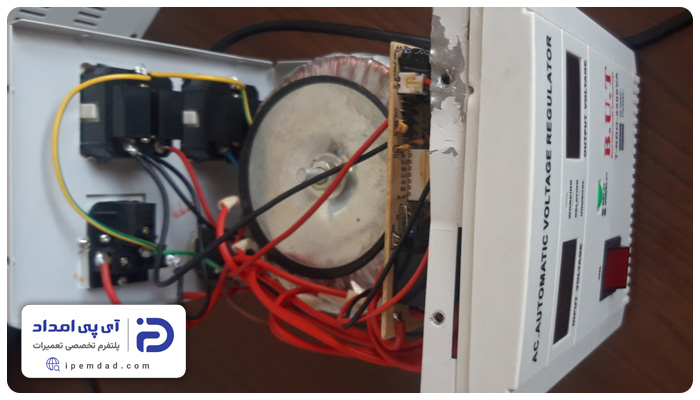

6. خرابی فن خنک‌کننده

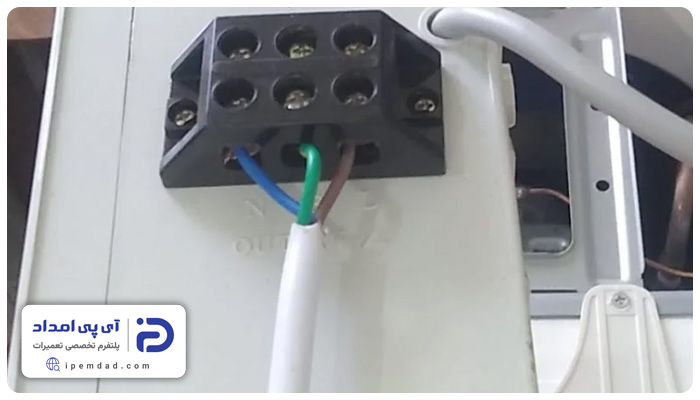

7. اتصال کوتاه در خروجی

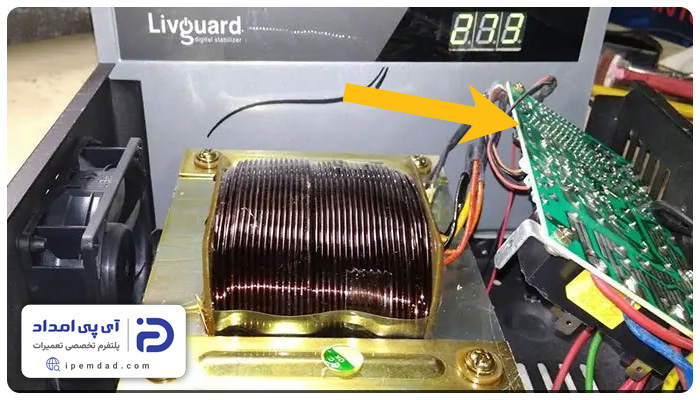

8. خرابی مدار یا برد داخلی

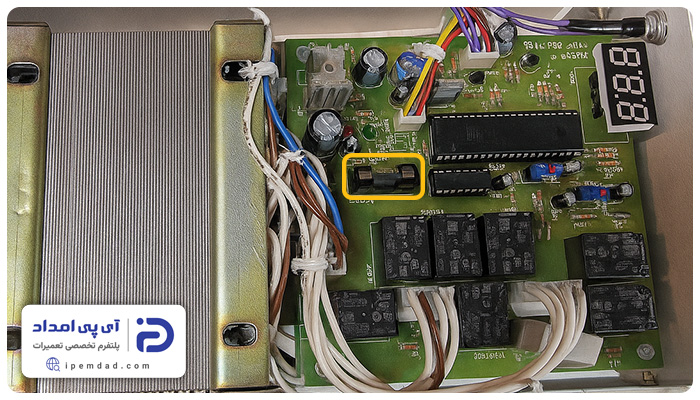

9. خرابی فیوز داخلی

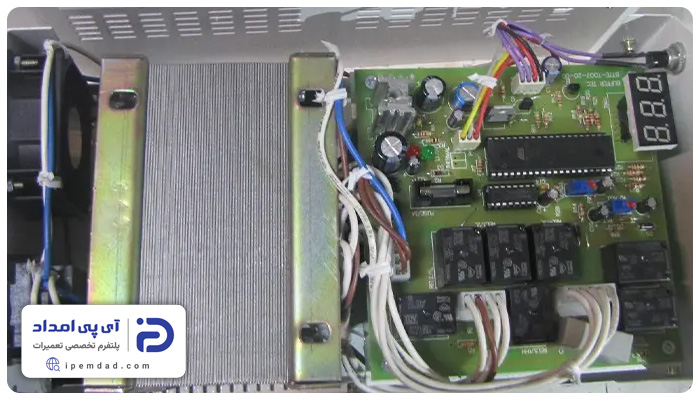

10. نقص در ترانسفورماتور یا مدار تنظیم ولتاژ

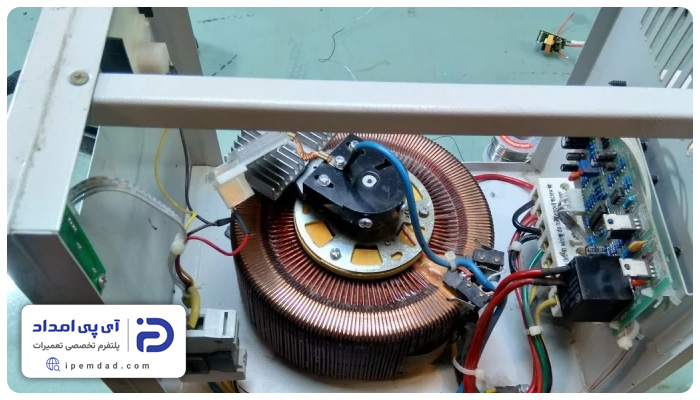

11. مشکلات مربوط به منبع تغذیه داخلی

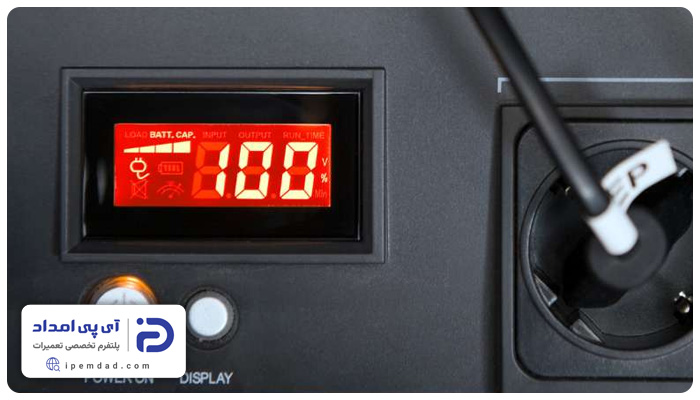

12. خطای سنسورهای داخلی
13. شل بودن اتصالات (خنثی ضعیف)

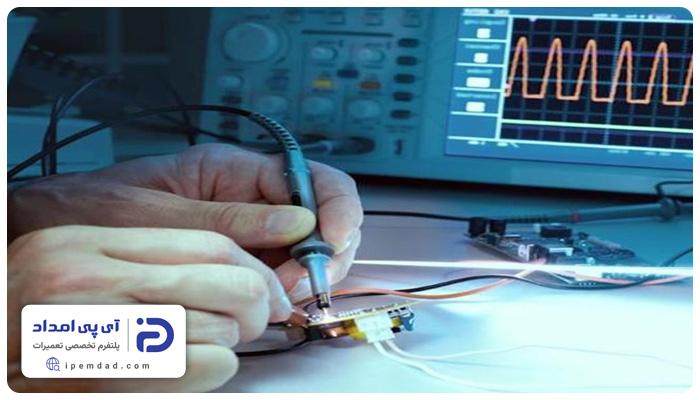

14. نوسان در فرکانس ورودی

1.1 صبر کنید

• دستگاه را خاموش کرده و 5 تا 10 دقیقه صبر کنید،
• در این مدت احتمالا برق منطقه به حالت عادی خود باز گردد.

1.2 بررسی دامنه‌کاری

• مطمئن شوید که دامنه کاری استابلایزر برای ولتاژ برق منطقه مناسب باشد،
• در غیراین صورت به استابلایزری با دامنه بالاتر نیاز خواهید داشت.

1.3 راه‌اندازی مجدد

• استابلایزر را روشن و خاموش کنید تا مشکل آن برطرف شود.

2.1 صبر کنید

• برای رفع این مشکل هم باید مدتی صبر کنید تا ولتاژ منطقه افزایش یابد.

2.2 کاهش بار

• درصورت امکان، تعدادی از دستگاه‌های متصل به استابلایزر را موقتا از برق بکشید.

2.3 تماس با اداره برق

• درصورتی‌که افت ولتاژ به‌مدت طولانی رخ می‌دهد، بهتر است این موضوع را به شرکت توزیع برق منطقه گزارش دهید.

3.1 قطع بار

• دستگاه‌های اضافی که اخیرا به استابلایزر متصل کرده و باعث افزایش بار آن شده‌اید را از استابلایزر جدا کنید.

3.2 محاسبه ظرفیت

• توان (VA) تمامی دستگاه‌های متصل به استابلایزر را با یکدیگر جمع بزنید،
• توان دستگاه‌های برقی، در لیبل مصرف انرژی که روی بدنه آن‌ها قرار گرفته، وجود دارد،
• مطمئن شوید که توان مصرفی دستگاه‌های متصل مجموعا از 80 درصد ظرفیت استابلایزر کمتر باشند.

3.3 راه‌اندازی مجدد

• استابلایزر را یکبار خاموش و روشن کنید تا مشکل آن برطرف شود.

4.1 جدا کردن دستگاه ‌شوک‌آور

• دستگاه پرمصرفی که به تازگی به استابلایزر وصل کرده و باعث ایجاد شوک جریانی شده‌اید را از آن جدا کنید.

4.2 استفاده از مدار مجزا

• دستگاه‌هایی که به جریان راه‌اندازی بالایی نیاز دارند، مانند یخچال‌های صنعتی یا دستگاه جوش را به استابلایزرهایی جداگانه وصل کنید.

4.3 رعایت فاصله زمانی

• برای آنکه دستگاه‌های پرمصرف را بعد از اتصال به استابلایزر روشن کنید، حداقل 30 ثانیه تا 1 دقیقه صبر کنید.

5.1 خاموشی و خنک‌سازی

• دستگاه را خاموش کنید،
• اجازه دهید 30 دقیقه خاموش بماند تا دمای آن کاهش پیدا کرده و خنک شود.

5.2 بررسی محیط

• محل قرارگیری استابلایزر را بررسی کنید،
• بهتر است که استابلایزر را در مکانی که از دیوارها و موانع حداقل 20 سانتی‌متر فاصله دارند، قرار دهید،
• همچنین وجود تهویه مناسب در محیط برای عملکرد صحیح استابلایزر اهمیت زیادی دارد.

5.3 کاهش بار

• در صورت امکان، حجم بار متصل به استابلایزر را به طور موقت کاهش دهید،
• این کار به کاهش دمای دستگاه کمک زیادی می‌کند.

6.1 رعایت موارد ایمنی

• ابتدا استابلایزر را خاموش کرده و کابل ورودی برق شهری را از آن جدا نمایید،
• دستگاه‌های متصل به خروجی استابلایزر را هم قطع کنید،
• 10 تا 20 دقیقه صبر کنید که جریان موجود در خازن‌ها کاملا تخلیه شوند.

6.2 دسترسی به فن

• برای دسترسی به فن باید پیچ‌های بدنه استابلایزر که در کناره‌ها و قسمت پشتی آن قرار گرفته‌اند را باز کنید،
• فن خنک‌کننده که یک فن مربعی کوچک در قسمت پشتی پنل یا کنار دستگاه است آن را پیدا کنید.

6.3 تمیز کردن فن

• اگر متوجه کثیفی فن شدید، بهتر است که آن را تمیز کنید،
• بدین منظور به اسپری هوای فشرده یا مکنده برای تمیز کردن گرد و غبار انباشته شده روی پره‌های فن و شبکه‌های خروجی نیاز دارید،
• به هیچ عنوان نباید در این مرحله از آب یا مایعات دیگر برای تمیز کردن فن استفاده کنید،
• همچنین بهتر است بعد از تمیزکاری، فن را با دست بچرخانید و مطمئن شوید که به شکلی آزادانه حرکت می‌کند.

6.4 تعویض فن

• اگر فن معیوب باشد باید پیچ‌های نگهدارنده آن به بدنه دستگاه را باز کنید،
• اتصال سیم‌های فن به برد اصلی که به شکل یک کانکتور یا لحیم‌شده هستند را پیدا کنید،
• اگر فن لحیم شده باشد، با قلع و هویه اتصال آن را جدا کنید؛ اما جدا کردن کانکتور زحمت چندانی نداشته و تنها کافی است که اتصال را به آرامی باز نمایید،
• فن جدید را با ولتاژ، اندازه، جریان و نوع بلبرینگ مشابه با فن قبلی تهیه کنید،
• فن را در جای خود قرار دهید و پیچ‌های آن را محکم کنید،
• هنگام وصل کردن اتصالات به فن جدید و برد، قطبیت آن‌ها را رعایت کنید،
• معمولا سیم قرمز نشان‌دهنده قطب مثبت فن است که باید به پین مثبت برد لحیم شود،
• و سیم سیاه نشان از قطب منفی است و باید آن را به پین منفی لحیم کنید.

7.1 قطع کامل بار

• تمام دستگاه‌های متصل به خروجی استابلایزر را جدا کنید.

7.2 بررسی سیم‌کشی

• سیم‌کشی‌ها و پریزهای خروجی باید از نظر آسیب فیزیکی مورد بررسی قرار بگیرند.

7.3 تست مجدد

• این بار استابلایزر را بدون بار یا اتصال دستگاه‌های مختلف روشن کنید،
• اگر دستگاه روشن ماند و عملکرد پایداری داشت،
• دستگاه‌های مورد نظر را به نوبت به آن وصل کنید،
• بدین ترتیب قادر خواهید بود دستگاه معیوب را شناسایی نمایید.

8.1 ریست نرم‌افزاری

• دستگاه را خاموش کنید،
• حدود 10 دقیقه صبر کرده و سپس آن را روشن کنید،
• ریست نرم‌افزاری تا حدودی می‌تواند خطاهای موقت را از بین ببرد.

8.2 بررسی ظاهری برد

• بدنه دستگاه را باز کنید،
• برد را درون دستگاه پیدا نمایید،
• ظاهر آن را از نظر سوختگی و تورم قطعات مورد بررسی قرار دهید.

8.3 بررسی با مولتی‌متر

• اگر برخی از قطعات روی برد مشکوک به خرابی بودند، بهتر است برای اطمینان از خرابی آن‌ها از مولتی‌متر کمک بگیرید،
• مولتی‌متر را برای تست دیودها روی حالت تست دیودی قرار داده و پراب‌های آن را به نوبت به پایه‌های دیود وصل کنید،
• در این صورت اگر مولتی‌متر در هر دو جهت بوق بزند، دیودها خراب شده و به تعویض نیاز دارند،
• اما برای تست خازن‌ها باید مولتی‌متر را روی مقاومت قرار داده و پراب‌های آن را به خازن وصل کنید،
• اگر عددی که روی مولتی‌متر نشان داده شده از عدد مقاومت خازن که روی آن درج شده کمتر باشد؛ پس نتیجه میگیریم خازن هم به تعویض نیاز دارد.

8.4 تعویض قطعات روی برد

• درصورتی که قطعات روی برد دچار آسیب فیزیکی شده بودند، باید با نمونه مشابه عوض شوند،
• بدین منظور به قلع و هویه نیاز دارید تا بتوانید قطعات آسیب دیده را جدا کنید،
• پیش از جدا کردن قطعات از برد عکس بگیرید که جای قطعات را فراموش نکنید و به درستی قطعات جدید را وصل نمایید،
• سپس هر قطعه را با قطعه مشابه تعویض کرده و لحیم‌کاری کنید.

9.1 دسترسی به فیوز

• معمولا در مدل‌های خانگی، فیوز در پنل پشتی و نزدیک به کابل برق شهری قرار گرفته است،
• این فیوزها داخل یک محفظه با درپوش پلاستیکی کوچک به صورت پیچی یا فشاری وجود دارند که محل آن‌ها با “ Fuse” مشخص شده است،
• اما در مدل‌های صنعتی، فیوز روی برد مدار چاپی و نزدیک به ترانسفورماتور قرار گرفته است و برای مشاهده آن باید بدنه دستگاه را باز کنید.

9.2 تست فیوز

• درپوش فیوز را باز کرده و آن را خارج کنید،
• مولتی‌متر را روی حالت پیوستگی بگذارید و پراب‌های آن را به دو سر فیوز بزنید،
• اگر فیوز سالم باشد، صدای بوق شنیده می‌شود، اما درصورت مشاهده “OL” روی مولتی‌متر، فیوز سوخته و باید تعویض گردد.

9.3 تعویض فیوز

• اگر علت سوختن فیوز اضافه بار یا اتصال کوتاه در مدار باشد، باید ابتدا این علت‌ها را برطرف نمایید،
• برای رفع اتصال کوتاه در مدار یا اضافه بار، مطالعه روش‌های قبلی به شما کمک خواهند کرد،
• حال باید یک فیوز با مشخصات ولتاژ و آمپراژ مشابه تهیه کرده و در محفظه قرار دهید یا روی برد نصب کنید،
• دستگاه را ببندید و کابل برق را به آن وصل کنید،
• پس از این اقدامات باید دستگاه عملکرد درستی از خود نشان دهد.

• مطمئن شوید که صدای کلیک رله یا حرکت موتور را هنگام کارکردن استابلایزر از آن می‌شنوید،
• درصورت عدم شنیدن صدا، بهتر است برای تعمیر این قطعه به دلیل تخصصی بودن مراحل تعمیر، استابلایزر خود را به تعمیرکاران آی پی امداد ارجاع دهید.

11.1 بررسی نمایشگر

• اگر استابلایزر خاموش است، چراغ آن روشن نمی‌شود و نمایشگر چیزی نشان نمی‌دهد، اما برق ورودی برقرار است، منبع تغذیه به احتمال بالا دچار سوختگی شده است،
• در این حالت باید دستگاه را از برق بکشید، چند دقیقه منتظر بمانید، سپس مجددا دستگاه را وصل کنید.
• اگر مشکل برطرف نشد، موارد زیر را انجام دهید.

11.2 تست قطعات کلیدی

• بدنه دستگاه را باز کرده، منبع تغذیه را که یک مدار مجزا یا بخشی از برد است را شناسایی کنید،
• هرگونه سوختگی یا تورم روی برد منبع تغذیه را مورد بررسی قرار دهید،
• با استفاده از مولتی‌متری که روی حالت پیوستگی تنظیم شده، ولتاژ ورودی را بررسی کنید، اگر مولتی‌متر بوق بزند، پس مشکلی در ولتاژ ورودی وجود ندارد.
• حال با استفاده از مولتی‌متری که روی مقاومت بالا تنظیم شده، خازن‌های الکترولیتی ورودی و خروجی را تست کنید،
• اگر مقاومت نمایش داده با آنچه که روی خازن درج شده، یکی نباشد، خازن ایراد دارد،
• حال باید دیودها را با تست دیودی چک کنید، اگر هر دو پراب مولتی‌متر بوق بزنند، دیود باید تعویض شود.

11.3. تعویض قطعات روی برد

• هر قطعه خراب شده را قلع و هویه از روی برد جدا کرده است،
• نمونه مشابه را روی برد با دقت لحیم کنید،
• درصورتی که خرابی روی مدار زیاد است، باید برد را با نمونه مشابه تعویض نمایید،
• بدین منظور قبل از جدا کردن اتصالات، از آن‌ها عکس بگیرید که برای مونتاژ با مشکل مواجه نشوید.

12.1 بررسی کدهای خطا

• اگر روی استابلایزر شما نمایشگر “LCD” وجود دارد، کدهای خطای مربوط به سنسور را مورد بررسی قرار دهید.

12.2 ریست کردن

• معمولا با خاموش و روشن کردن دستگاه در بیشتر مواقع مشکل برطرف می‌شود،
• اما اگر برطرف نشد، موارد زیر را انجام دهید.

12.3 بررسی ولتاژ خروجی سنسور

• بدنه دستگاه را باز کرده و با استفاده از مولتی‌متر، ولتاژ خروجی سنسور را مستقیما از روی برد اندازه‌گیری نمایید،
• اگر ولتاژی که مولتی‌متر به شما نشان می‌دهد از محدوده نرمال خارج باشد، در مسیر ارتباطی یا خود سنسور مشکل وجود دارد.

12.4 تعمیر یا تعویض

• در این مرحله باید تمامی کابل‌ها و نقاط لحیم شده سنسور به برد را از نظر شل بودن یا خوردگی مورد بررسی قرار دهید،
• اگر اتصالات شل شده‌اند مجددا با لحیم‌کاری آن‎ها را محکم کنید،
• در غیر این صورت، سنسور را با یک نمونه مشابه جایگزین کنید،
• اما پیش از جایگزینی سنسور، از اتصالات آن عکس بگیرید که برای مونتاژ به مشکل برنخورید.

13.1 قطع برق

• برای ایمنی، برق اصلی ورودی به استابلایزر را قطع کنید.

13.2 برسی ترمینال‌ها

• اتصال سیم‌های فاز، نول و ارت در ترمینال‌های ورودی و خروجی استابلایزر و پریز متصل به آن را مورد بررسی قرار دهید.

13.3 بررسی مدار ساختمان

• بهتر است به دلیل فنی‌ بودن مشکلات مربوط به سیم‌کشی ساختمان، این کار را به یک تکنسین برق مجرب بسپارید.

14.1 بررسی فرکانس

• با استفاده مولتی‌متری که روی حالت فرکانس (Hz) تنظیم شده، فرکانس ورودی را اندازه بگیرید،
• البته در استابلایزرهایی که نمایشگر دارند، فرکانس به شما نشان داده می‌شود،
• در ایران فرکانس نرمال، 50 هرتز است.

14.2 تماس با اداره برق

• اگر فرکانس دستگاه شما مدام در حال تغییر بوده و یک فرکانس نرمال ندارد،
• باید با اداره برق منطقه تماس گرفته و موضوع را به آن‌ها گزارش کنید.

14.3 استفاده از “UPS“

• اگر درمنطقه‌ای با نوسان شدید فرکانس زندگی می‌کنید،
• به جای استابلایزر می‌توانید از دستگاه یو پی اس آنلاین که می‌تواند فرکانس خروجی را بازتولید کند، استفاده نمایید.
