چرا آیفون تصویری زنگ نمیخورد؟ 8 علت + راه‌حل
زنگ نخوردن آیفون تصویری دلایل متعددی دارد که در ادامه آن‌ها را بررسی کرده و راهکارهای رفع هرکدام را در اختیار شما قرار دهیم.
- خرابی شاسی زنگ در پنل بیرونی
- خرابی سوئیچر یا قطعی در مدار سوئیچینگ
- خرابی برد صدا یا اسپیکر زنگ در مانیتور داخلی
- مشکلات در سیمکشی ورودی به واحد
- مشکل منبع تغذیه یا نوسانات ولتاژ
- مشکلات قطعات مکانیکی داخل گوشی
- نویزهای الکترومغناطیسی و تداخل سیگنال‌ها
- مشکل سیم دهنی و سوکت اتصال

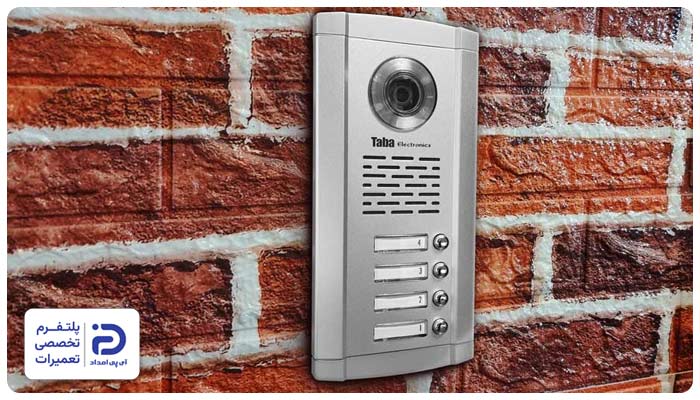

1. خرابی شاسی زنگ در پنل بیرونی
شاسی زنگ که روی پنل دم در قرار دارد به عنوان اولین نقطه تماس سیستم زنگ شناخته میشود. اتصال کوتاه یا سیگنال منفی از طریق فشردن شانسی زنگ به سیم زنگ واحد مربوطه در مانیتور یا سوئیچر ارسال میگردد. خرابی شاسی زنگ به علت آب‌خوردگی، قطعی داخلی یا استهلاک مکانیکی یکی از رایج‌ترین دلایل زنگ نخوردن آیفون تصویری است که از ارسال سیگنال ممانعت می‌کند.
- دکمه شاسی را فشار دهید، اگر آیفون زنگ نمیخورد اما تصویر به شما نشان داده میشود، شاسی دچار مشکل شده است.
- برای تست دقیق‌تر از یک اهم‌متر یا مولتی‌متر کمک بگیرید.
- پنل را باز کرده و سیم‌های متصل به شاسی زنگ را پیدا کنید.
- دو سر سیم‌های شاسی را به پراپ‌های اهم‌متر وصل کنید.
- حال شاسی را فشار دهید، در این صورت باید اهم‌متر روی عدد نزدیک به صفر قرار بگیرد.
- اگر اهم‌متر روی عددی نزدیک به صفر قرار گرفته باشد و اتصال کوتاه را نمایش دهد، شاسی مشکلی ندارد.
- در غیراین صورت مقاومت بالای اهم‌متر نشان از خراب بودن شاسی است.
با خراب بودن شاسی، می‌توانید از طریق مراحل زیر مشکل را برطرف نمایید.
- شاسی معیوب را با یک نمونه مشابه تعویض نمایید.
- شاسی معمولا روی برد قرار می‌گیرد؛ بنابراین اگر قادر به خارج کردن شاسی نبودید، باید کل برد آیفون تصویری عوض شود.
2. خرابی سوئیچر یا قطعی در مدار سوئیچینگ
وظیفه تفکیک و هدایت سیگنال زنگ، صدا و تصویر از پنل‌های مشترک به واحد برعهده سوئیچر است؛ از همین‌رو خرابی سوئیچر به دلیل خرابی رله‌ها یا آی‌سی‌های سوئیچینگ به عدم ارسال سیگنال زنگ به مانیتور واحد منجر میگردد. معمولا علت زنگ نخوردن آیفون تصویری در سیستمهای چندواحدی سوئیچرها هستند.
- درصورتی‌که شاسی زنگ سالم باشد، ولی همچنان آیفون زنگ نخورد، باید سراغ تست سوئیچر بروید.
- برای این منظور، سوکت‌هایی که به سیم‌های ورودی واحد معیوب متصل هستند را از سوئیچر جدا نمایید.
- سیم‌های منفی و زنگ را که به واحد مربوطه می‌روند را با اتصال کوتاه چک کنید.
- درصورتی‌که مانیتور داخلی زنگ بخورد، نتیجه می‌گیریم سیم‌کشی‌ها سالم‌اند و سوئیچر دچار مشکل شده است.
رفع اشکال سوئیچر هم باید به شکل زیر انجام شود.
- سوئیچر را باز کنید و با کمک اهم‌متر سلامت رلههای زنگ و مدار الکترونیکی مرتبط به واحد مورد نظر را مورد بررسی قرار دهید.
- معمولا خرابی ترانزیستورهای تقویت‌کننده سیگنال زنگ یا رله زنگ در مدل‌های قدیمی آیفون تصویری بسیار شایع است.
- بنابراین تعویض این قطعات با قطعات مشابه مشکل را حل می‌کند.
- اما در صورت خرابی گسترده تعداد زیادی از قطعات سوئیچر، بهتر است سوئیچر مرکزی یا سوئیچر مربوط به واحد را کاملا تعویض نمایید.

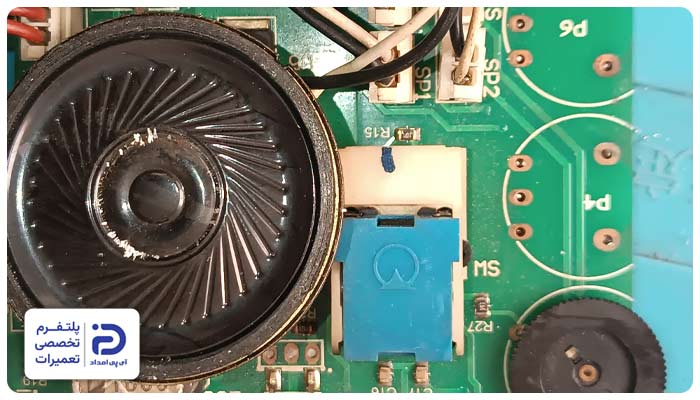

3. خرابی برد صدا یا اسپیکر زنگ در مانیتور داخلی
برد صدا در مانیتور داخلی وظیفه دارد که سیگنال ورودی زنگ را دریافت کرده، تقویت کند و صدای زنگ را بهوجود آورد؛ در واقع باید بگوییم که اسپیکر ملودی زنگ را پخش می‌کند.
با این حال خرابی اسپیکر به شکل زیر میتواند از دلایل زنگ نخوردن آیفون تصویری باشد:
- خرابی آیسی زنگ یا مدار هوک به جلوگیری از تولید ملودی زنگ منجر شود.
- خرابی بلندگو یا همان اسپیکر هم از پخش ملودی جلوگیری می‌کند.
برای آنکه بتوانید این مشکلات و خرابی‌ها را تشخیص دهید ابتدا به شکل زیر عمل کنید.
- ولوم تنظیم صدای زنگ که در کنار یا زیر مانیتور قرار گرفته است را چک کنید.
- مطمئن شوید که ولوم صدا روی حالت بی‌صدا یا حداقل قرار نگرفته باشد.
- دسته گوشی را باز کرده و بلندگوی آن را از مدار جدا کنید.
- مقاومت دو سر سیم‌های اسپیکر را اندازه بگیرید، این مقاومت باید بین 8 تا 64 اهم باشد.
- علاوه‌بر این اسپیکر زنگ داخلی را هم به این شکل باید مورد بررسی قرار دهید.
- درصورتی‌که مقاومت به‌دست آمده زیاد یا بسیار کم باشد، اسپیکر معیوب است و باید آن را تعویض نمایید.
تعویض اسپیکر و تعمیر آن هم باید طبق مراحل زیر انجام گیرد.
- مانیتور را باز کرده و خروجی سیگنال زنگ از برد اصلی به اسپیکر را در حالت فعالسازی زنگ یا همان فشردن شاسی پنل با کمک اسیلوسکوپ مورد بررسی قرار دهید.
- قطعاتی که معمولا منجر به خرابی برد صدا هستند، شامل آیسی LM386 یا همان آیسی تقویت صدا، آیسی زنگ M2800 و RT0302، مدار هوک، خازن‌های صافی که در مسیر تقویت سیگنال زنگ قرار دارند مانند C13، C11 و C14 می‌شوند.
- این قطعات را با کمک لحیم از روی برد خارج کرده و با نمونه سالم و مشابه تعویض نمایید تا مشکل برطرف شود.

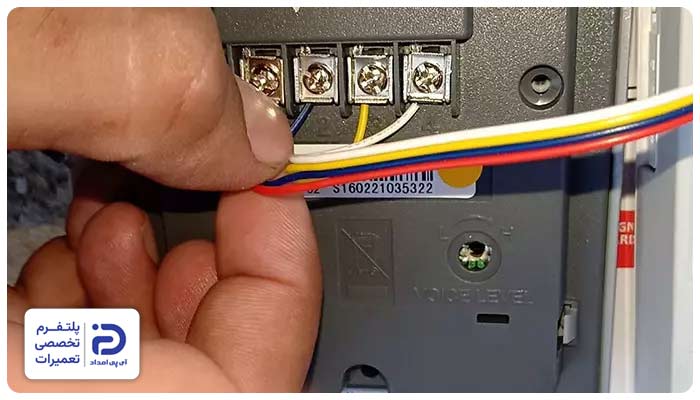

4. مشکلات در سیمکشی ورودی به واحد
انتقال تمامی سیگنال‌ها مانند صدا، تصویر، زنگ و انرژی الکترونیکی از طریق سیمکشی انجام میشود؛ بنابراین هرگونه قطعی، اتصالی نادرست، شل بودن اتصالات، آسیب فیزیکی به کابل از رسیدن سیگنال‌ها به مانیتور پیشگیری می‌کند.
این مسئله از دیگر دلایل زنگ نخوردن آیفون تصویری است که برای تست و بررسی دقیق آن باید مراحل زیر را طی نمایید.
- پوشش مانیتور را بردارید.
- سوکت 4 یا 5 پین ورودی سیم‌ها به مانیتور را مورد بررسی قرار دهید.
- مطمئن شوید که سیم زنگ که معمولا زرد یا قرمز رنگ است در پین خود محکم قرار گرفته باشد.
- از سمت بیرون سیم‌های منفی و زنگ را اتصال کوتاه دهید.
- در داخل واحد هم دو سر سیم‌های منفی و زنگ را به کمک اهم‌متر تست کنید.
- اگر نتیجه به‌دست آمده نزدیک به صفر بود، مشکلی وجود ندارد.
- در غیراین صورت بالا بودن مقاومت یا مدارباز بودن آن نشان از سیمکشی معیوب است.
- در این حالت بهتر است تست عدم اتصال به زمین هم انجام شود.
- بدین منظور سیم‌های اصلی مانند سیم زنگ را نسبت به زمین، دیوار یا فریم فلزی تست کنید.
- این سیم به‌هیچ عنوان نباید اتصال کوتاه داشته باشد.
با داشتن اتصال کوتاه در سیم‌ها یا مدارباز بودن آن‌ها برای تعمیر دستگاه به صورت زیر عمل کنید.
- اتصالات شل را محکم کنید.
- در صورت وجود قطعی در سیم‌ها یا سوکت‌های معیوب آن‌ها را با نمونه مشابه تعویض نمایید.
- سیم‌های معیوب را می‌توانید با کمک نوارچسب هم تعمیر کرده و مشکل زنگ نخوردن آیفون تصویری را برطرف کنید.

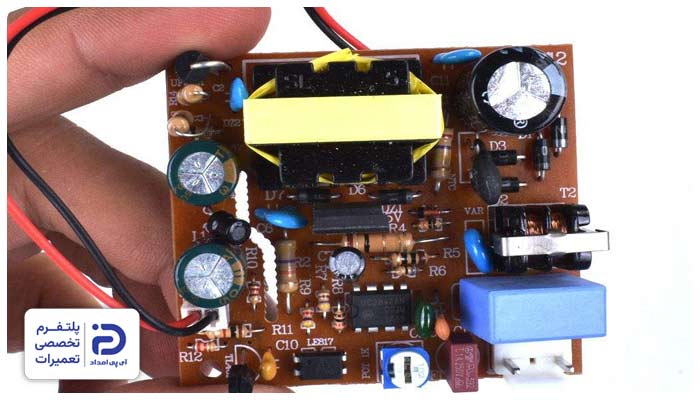

5. مشکل منبع تغذیه یا نوسانات ولتاژ
ولتاژ DC ثابت 12 ولتی برای سیستم آیفون تصویری نیاز است؛ بنابراین خرابی برد تغذیه در پنل یا مانیتور، ولتاژ پایین و نوسان برق میتواند به عملکرد نادرست بخش‌های مختلف سیستم از جمله مدار زنگ منجر شود. گاهی اوقات مانیتور با فشردن شاسی روشن میشود، اما فعالسازی کامل مدار زنگ یا رله رخ نمی‌دهد؛ چراکه ولتاژ کافی وجود ندارد و این خود علت زنگ نخوردن آیفون تصویری است.
- ولتاژ خروجی منبع تغذیه اصلی در پنل و ولتاژ ورودی به مانیتور را به کمک ولت‌متر اندازه‌گیری نمایید.
- ولتاژ DC مورد نیاز برای سیستم باید با تلرانس کم نمایش داده شود؛ پس نوسان شدید یا ولتاژ پایین نشان میدهد که منبع تغذیه مشکل دارد.
- با این اوصاف باید قطعات موجود روی برد تغذیه هم مورد بررسی قرار گیرد.
- برای این منظور برد منبع تغذیه را از نظر بصری، تورم یا ترکیدن خازن‌ها، خرابی دیودهای یکسوکننده و خرابی ترانسفورماتور بررسی نمایید.
- در نهایت قطعاتی که روی برد آسیب دیده‌اند را به کمک لحیم جدا کرده و نمونه‌های مشابه آن‌ها را جایگزین کنید.

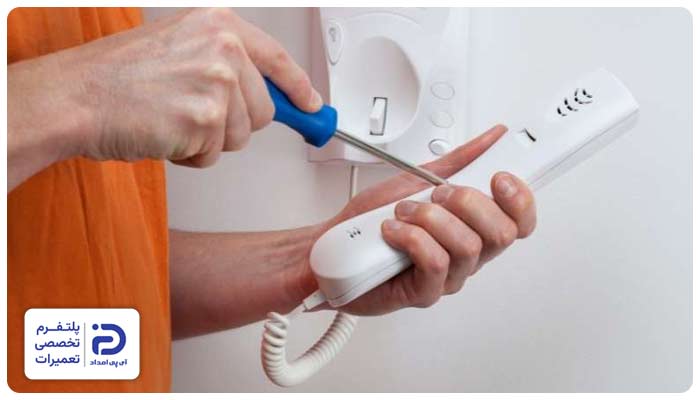

6. مشکلات قطعات مکانیکی داخل گوشی
وظیفه فعالسازی میکروفن و اسپیکر و قطع سیگنال زنگ بعد از برداشتن گوشی برعهده هوک است؛ از همین‌رو اگر این قطعه مکانیکی یا بردی که به آن متصل شده گیر کنند و گوشی در حالت برداشته شدن بماند، سیستم حالت مکالمه را تشخیص میدهد و زنگ نمیخورد.
- ابتدا گوشی را سرجای خود بگذارید و ممطئن شوید که اهرم یا دکمه هوک به درستی بالا آمده باشد.
- اهم‌متر را روی حالت بارز قرار دهید.
- سیم‌هایی که به مدار هوک متصل شده‌اند و در نزدیکی دسته گوشی قرار دارند را پیدا کنید.
- هوک در حالتی که گوشی روی مانیتور است باید در وضع مدارباز باشد و سپس با تغییر حالت گوشی هوک هم تغییر پیدا کند.
در چنین حالتی برای تعمیر هوک باید به شکل زیر عمل نمایید.
- هوک را به شکل مکانیکی آزاد کنید.
- با این حال اگر مشکل برطرف نشد، احتمالا مشکل الکترونیکی وجود داشته باشد.
- پس باید قطعه هوک یا سوئیچ‌های مکانیکی و الکترونیکی متصل شده به آن که روی برد اصلی قرار گرفته است را تعویض نمایید.
7. نویزهای الکترومغناطیسی و تداخل سیگنال‌ها
از دیگر دلایل زنگ نخوردن آیفون تصویری می‌توان به نویزهای الکترومغناطیسی اشاره کرد. نویزهای ناشی از موتور آسانسور، کابل‌های برق فشار قوی، لامپ‌های فلورسنت سیگنال‌های ضعیف را تحت تاثیر قرار میدهد و به قطع شدن یا ضعیف شدن آن منجر می‌گردند.
- اگر صدای زنگ منقطع و همراه با صدای وزوز یا ناهنجار است، احتمال وجود نویز وجود دارد.
- در این حالت باید مسیر سیمکشی برق ساختمان را مورد بررسی قرار داده و مطمئن شوید که کابل آیفون در طول مسیر به موازات کابل‌های برق فشار قوی 220 ولتی کشیده نشده است.
در صورت وجود مشکل شما باید به صورت زیر برای رفع آن اقدام نمایید.
- تا جایی که امکان دارد، کابل آیفون را از منبع نویز فاصله دهید.
- اگر امکان تغییر مسیر وجود نداشت، از کابل‌های زوج بهم تابیده شیلددار استفاده کنید.
- استفاده از فیلتر EMI در مسیر ورودی سیگنال هم میتواند نویزهایی با فرکانس بالا را حذف کند.
- در نهایت مطمئن شوید که شیلد کابل یا سیستم آیفون تصویری به درستی به زمین وصل شده است.

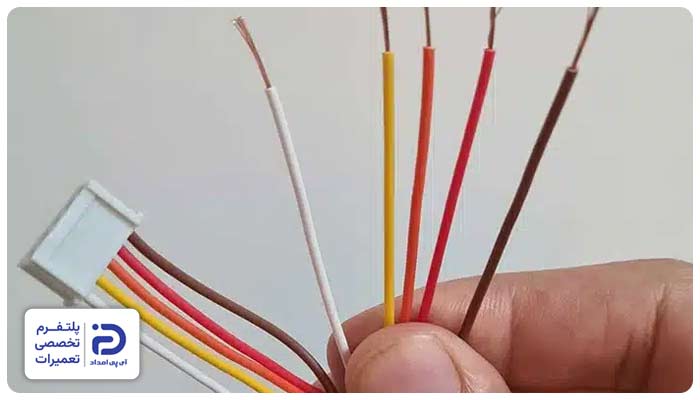

8. مشکل سیم دهنی و سوکت اتصال
کابل اتصال بین گوشی و مانیتور یا سیم فنری به علت استفاده مکرر، خم‌شدن یا کشیدگی دچار قطعی داخلی میشود. از آنجایی که این سیم وظیفه دارد صدای زنگ و صدای مکالمه را منتقل کند، خرابی آن میتواند علت زنگ نخوردن آیفون تصویری باشد.
- سیم فنری را از نظر ظاهری به دقت مورد بررسی قرار دهید.
- درصورتی‌که این سیم تغییر شکل داده یا سوکت‌های آن شل شده باشند، احتمال خرابی سیم وجود دارد.
- در این حالت سیم فنری را جدا کرده و پین ورودی را به پین خروجی متناظر در سر دیگر سیم، تست کنید.
- اگر صدای بارز شنیده نشود یا قطع و وصلی وجود داشته باشد، می‌توانید مطمئن شوید که سیم فنری خراب شده است.
- البته نباید فراموش کنید که سوکت‌های روی بدنه مانیتور را هم از نظر شل بودن یا شکستگی پین‌ها مورد بررسی قرار دهید.
- با اطمینان از وجود مشکل در سیم فنری آن را با یک نمونه با کیفیت تعویض نمایید.
